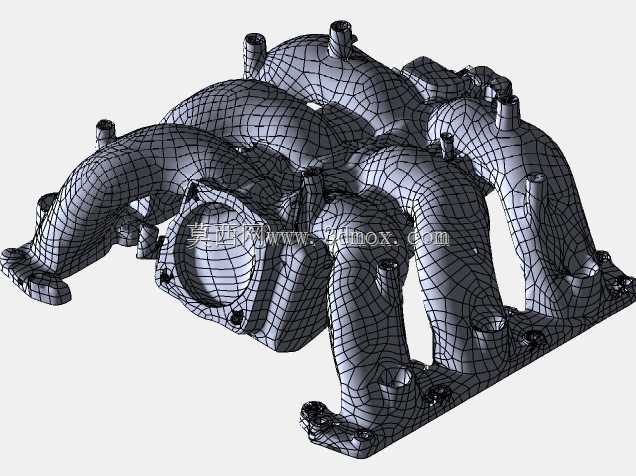

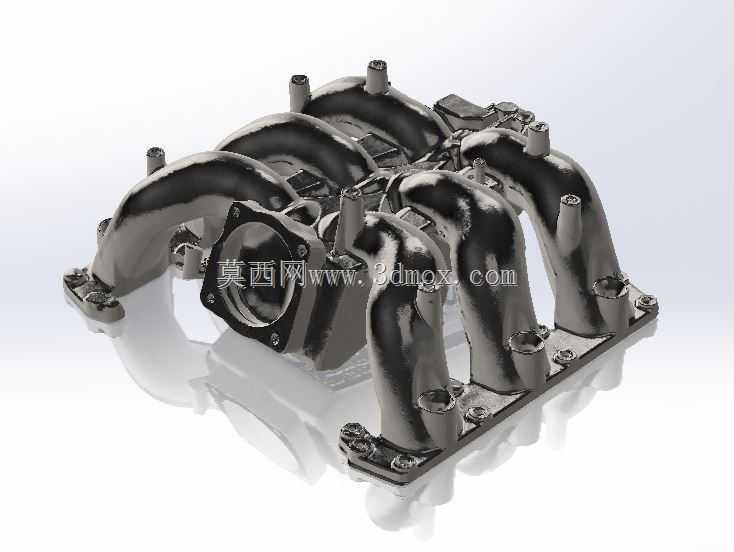

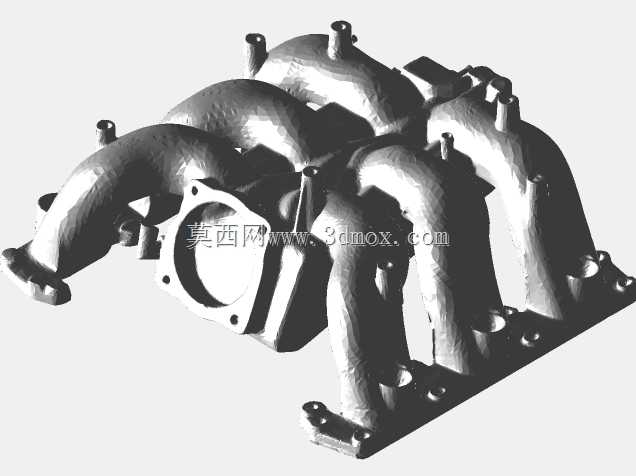

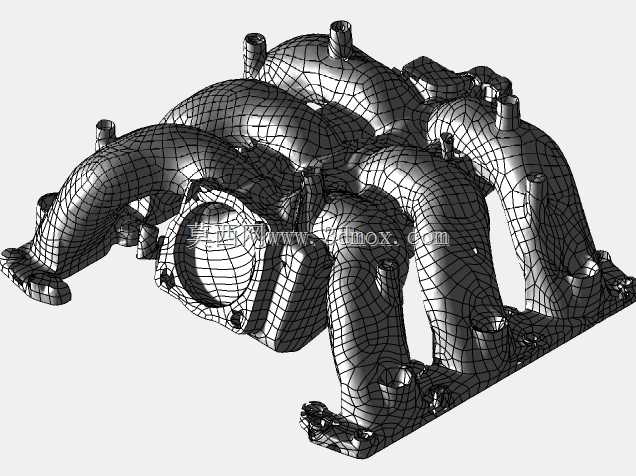

奥迪2.7T车型外置进气歧管扫描数模

该进气歧管应用于奥迪2.7T动力配置的乘用车型，作为发动机进气系统的核心构成部件，承担着将节气门稳压后的空气均匀分配至各气缸进气道的核心作用，直接决定发动机各缸进气一致性，影响动力输出平顺性、燃油燃烧效率与排放表现，是汽车动力系统研发、维修改装、逆向开发环节中不可或缺的关键参考部件。从实际装车场景来看，这类V型六缸增压发动机的进气歧管布置于发动机舱上部V型夹角区域，周边需避让发动机缸盖安装面、点火线圈、燃油管路、冷却管路以及机舱覆盖件，安装边界的匹配精度直接决定装车适配性，扫描获取的外部数模完整还原了歧管的外部轮廓、各安装凸台位置、管路走向与接口形态，可用于维修替换件的外形匹配校验、改装进气套件的干涉检查、教学演示中的部件结构展示等场景。从功能特性来看，这款进气歧管采用六支路等长优化设计，每一条进气支路的弯折角度、管路长度都经过匹配调校，能够利用进气谐振效应提升特定转速区间的充气效率，兼顾低转速扭矩输出与高转速功率响应；歧管主体采用铸铝材质成型，表面保留了铸造工艺的肌理特征，各支路交汇处设置有节气门安装法兰，法兰面预留了螺栓固定孔位与密封定位结构，能够保证与节气门体的紧密连接，避免增压工况下出现漏气问题；歧管侧面与下部预留了多个传感器安装凸台与附属管路接口，可适配进气压力传感器、曲轴箱通风管路、真空助力管路等部件的安装需求，完整还原了实车部件的所有外部安装特征。从设计还原思路来看，本次扫描仅针对部件外部结构开展，完整捕捉了歧管的外部曲面形态、各安装支耳的位置与尺寸、接口的配合边界，没有涉及内部流道的精细结构，这类外部扫描数模在汽车维修领域可用于副厂替换件的外形开模参考，帮助配件生产厂商快速匹配原车部件的安装尺寸，减少实车测绘的工作量；在汽车改装领域，可用于定制加大节气门、进气风箱等改装部件时的干涉校核，提前验证改装部件与原车歧管的匹配度，避免装车后出现空间干涉问题；在职业教学领域，可作为汽车构造课程的三维演示素材，帮助学员直观理解V型增压发动机进气歧管的布局形态与结构特征，相比二维图纸更具直观性。从安装边界来看，该歧管的六个缸盖安装接口呈两列对称排布，对应V6发动机的两列缸盖进气侧安装位，各接口的间距、安装孔位角度都与缸盖完全匹配，节气门法兰位于歧管端部居中位置，安装平面与歧管主体保持垂直，整体外形轮廓充分利用了发动机舱V型夹角的剩余空间，没有多余的突出结构，能够在有限的机舱空间内完成布置，同时保证各进气支路的长度一致性，兼顾空间利用率与进气性能要求。
