Laminova198.2mm中冷器芯组件结构设计

　　在车用增压动力系统、工业压缩空气回路的换热环节里，中冷器芯是决定进气换热效率、系统压降表现的核心部件，这款长度规格为198.2mm的Laminova结构中冷器芯组件，针对紧凑安装空间下的高效换热需求做了针对性的结构优化，区别于传统板翅式、管带式中冷器的层叠结构，该芯体采用圆柱式整体布局，能够在同体积下获得更长的换热流道，同时适配圆形截面的安装腔体，减少异形转接结构带来的流阻损失与安装空间浪费。

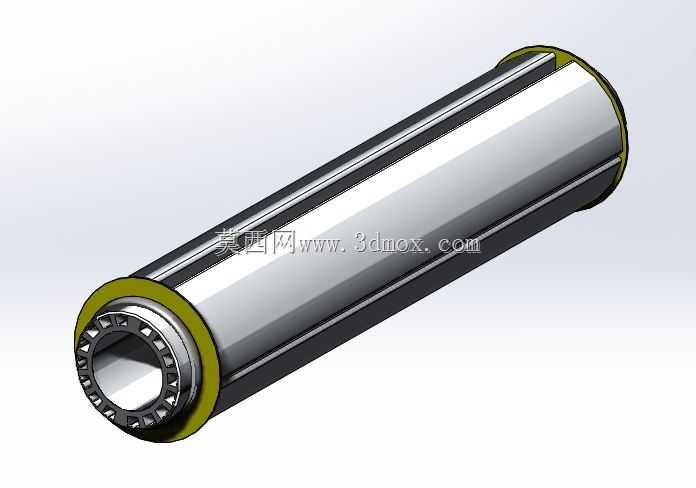

　　从实际应用场景来看，这类圆柱式中冷器芯常被用在小排量增压发动机的紧凑布置舱内、工业螺杆空压机的级间冷却段，以及部分特种动力设备的进气冷却回路中——这类场景的共性特点是安装空间的径向尺寸受限，同时要求换热芯体具备足够的结构强度，能够承受进气侧的脉冲压力波动，避免长期运行后出现芯体变形、密封失效的问题。该组件在设计时将支撑环与O形环作为集成配套结构，就是为了解决芯体与外壳装配时的定位与密封问题：两端的支撑环采用带定位齿的环形结构，齿形结构一方面可以卡入芯体端部的换热片间隙，实现芯体与支撑环的周向固定，避免气流冲击下芯体出现周向转动，另一方面支撑环的外圆与安装壳体的内孔采用间隙配合，装配时可以作为导向结构，降低芯体推入壳体时的卡滞风险，同时支撑环的端面可以作为轴向定位面，配合壳体的限位台阶确定芯体在壳体内的轴向位置，保证进出气流能够完全覆盖芯体的换热区域，不会出现气流旁通的问题。

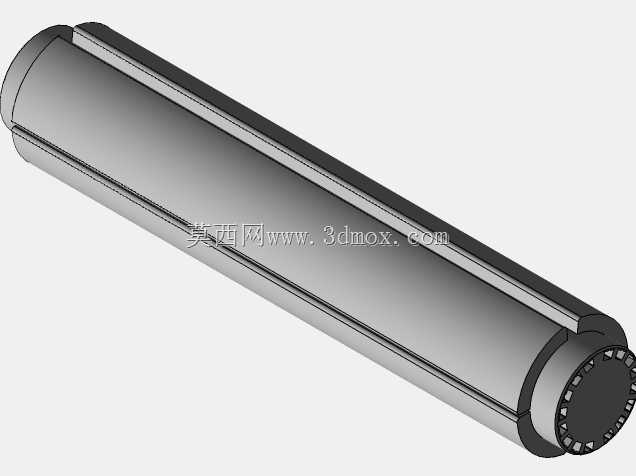

　　O形环的布置位置选在支撑环外侧的环形槽内，这种设计将密封件的受力从径向挤压改为轴向压紧配合径向贴合，相比直接在芯体外圆套密封件的结构，能够避免芯体换热翅片的尖锐边缘割伤密封胶圈，同时在长期温度交变的工况下，O形环的压缩量可以通过支撑环与壳体台阶的间隙精准控制，不会因为芯体热胀冷缩出现密封压缩量过大导致的胶圈永久变形，或是压缩量不足导致的漏气问题。芯体本身的流道设计采用轴向直肋结构，肋片沿芯体轴向均匀分布，将内部流道分割为多个独立的小截面流道，这种结构一方面可以提升气流的湍流度，破坏流道边界层的隔热效应，提升空气与芯体壁面的换热效率，另一方面直肋结构与芯体内外筒为一体化连接，整体结构强度远高于叠片式结构，能够承受更高的进气压力，在增压压力达到2.5bar以上的工况下也不会出现肋片倒伏、流道堵塞的问题。

　　从安装边界来看，该芯体的总长度为198.2mm，两端支撑环的外圆尺寸适配常规的2.5英寸标准安装壳体内径，装配时不需要额外定制异形转接壳体，直接替换同规格的传统圆柱式换热芯即可完成设备升级；芯体两端的流通截面为中心通孔加周边环形流道的布局，中心通孔可以适配部分带内置温度传感器、或是中心进气结构的中冷器壳体，不需要额外在芯体上加工传感器避让孔，减少了装配时的加工工序。在结构设计的细节上，芯体端部的肋片做了收边处理，避免装配时肋片剐蹭壳体内壁产生金属碎屑进入下游管路，同时端部的圆角过渡可以降低气流进入芯体时的局部阻力，减少进气节流带来的压力损失；支撑环的材质选用与芯体热膨胀系数接近的铝合金材质，避免高温工况下支撑环与芯体因为膨胀量不同出现松动，O形环选用耐温范围覆盖-40℃到180℃的氟橡胶材质，能够适配增压系统停机后低温环境、持续高负荷运行时高温环境的交变工况，不会因为温度变化出现胶圈硬化、密封失效的问题。

　　在实际选型匹配时，需要注意该芯体的额定换热流量适配0.8-1.5L排量的增压发动机，或是排量在1m³/min以下的空压机级间冷却场景，若超出流量范围会导致流道内流速过高，压降大幅上升，反而影响系统的整体效率；安装时需要注意支撑环的定位齿与芯体端部的卡槽完全卡合，避免支撑环歪斜导致O形环压缩不均，装配完成后需要做1.5倍工作压力的气密性测试，确认密封面无泄漏后再投入使用。相比传统结构的中冷器芯，这款组件的集成化设计减少了装配时的零件数量，不需要单独采购密封件与定位支撑件，整体装配效率提升40%以上，同时一体化的结构也减少了多个零件配合带来的泄漏风险，在紧凑空间的换热场景下具备明显的结构优势。
