VW2.5机型燃油分配管与喷油器总成结构

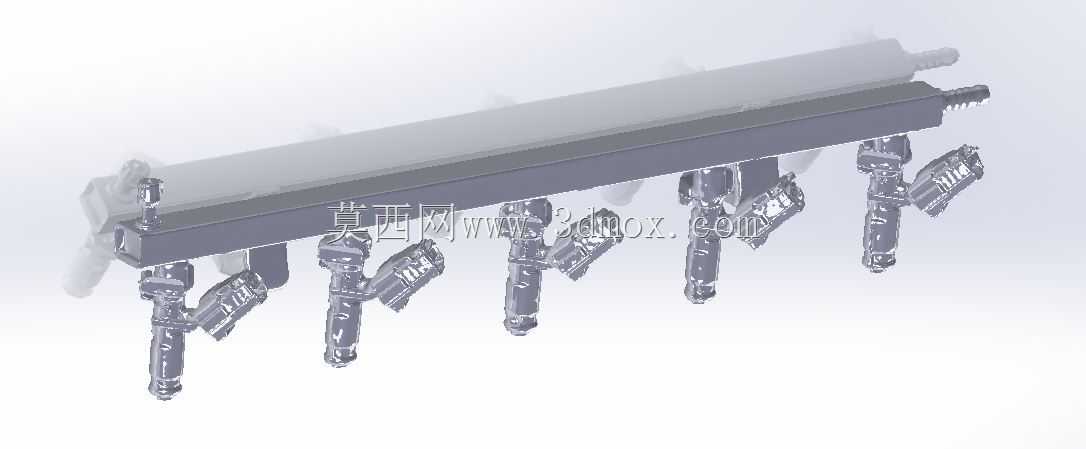

　　在小排量乘用车动力系统的燃油供给环节，这套集成式燃油分配与喷射组件，承担着稳压储油、精准配油、定时定量喷油的核心作用，是多点电喷动力单元里衔接供油管路与气缸进气道的关键结构件。整套组件的主体为一根截面呈规则矩形的长条形燃油分配管，管体沿长度方向等距布置了五个喷油器安装接口，对应直列五缸机型的气缸排布间距，每个接口的端面都做了定位止口设计，能保证喷油器插入后轴线与安装面垂直，避免喷油角度偏移导致的燃油雾化碰壁、各缸喷油量不均问题。分配管的一端设置了进油接头，用来对接来自燃油滤清器的高压供油管路，接头处做了外螺纹结构，可搭配标准金属卡套实现密封连接，能承受供油系统的持续工作压力，避免接口渗漏；管体另一端设置了油压调节接口，用来安装燃油压力调节器，保证管腔内燃油压力稳定在标定区间，抵消油泵供油的脉冲波动，让每个喷油器的进出口压差保持恒定，确保喷油量只受喷油脉宽控制，提升空燃比控制精度。

　　每个安装位上的喷油器都采用侧装式固定结构，喷油器本体上部插入分配管接口后，通过金属卡箍卡在管体预设的卡槽内实现轴向定位，不需要额外的螺栓固定，装配时只需对准接口推入即可卡紧，能大幅缩减动力总成装配线的工位操作时长。喷油器下部的喷嘴端伸出分配管安装面一定长度，安装后可直接伸入进气歧管的喷油器安装孔内，喷嘴端部的喷孔采用多孔式设计，能让喷出的燃油形成均匀锥状雾化油束，与进气道内的进气流充分混合，提升燃油雾化效果，减少缸内积碳生成。

　　从安装边界来看，整套组件的总长度匹配直列五缸机型的缸盖进气侧安装空间，管体背部设置了三个均匀分布的安装支耳，支耳上开有螺栓过孔，可通过M6标准螺栓直接固定在进气歧管的预设安装凸台上，支耳与管体的连接处做了加强筋结构，能避免车辆运行过程中发动机振动导致的支耳断裂、管体移位问题。安装时需要注意，喷油器与分配管接口、喷油器与进气歧管安装孔之间都需要搭配耐油橡胶密封圈，密封圈的截面直径和沟槽尺寸经过匹配设计，既能实现静态密封，也能缓冲发动机工作时的振动传递，避免长期使用后密封圈老化渗漏。

　　在逆向建模或者正向设计参考时，需要重点关注几个核心尺寸链：首先是五个喷油器安装接口的中心距，必须与对应机型进气歧管上的喷油器安装孔中心距完全一致，公差控制在±0.1mm以内，否则会出现装配干涉、喷油器无法插入安装孔的问题；其次是分配管进油接头的轴线角度和伸出长度，要保证对接供油管路时不会与周边的线束、真空管路产生运动干涉，预留足够的管路装配操作空间；另外喷油器插入分配管的深度尺寸需要严格匹配，插入过深会导致管内燃油流道被遮挡，影响各缸供油的均匀性，插入过浅则会导致密封面压合量不足，出现燃油渗漏风险。

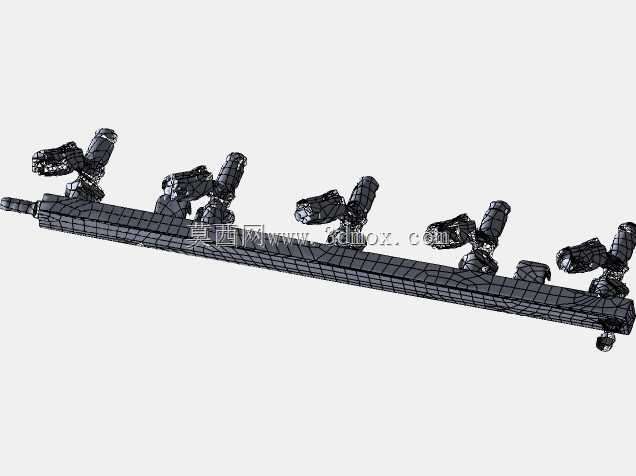

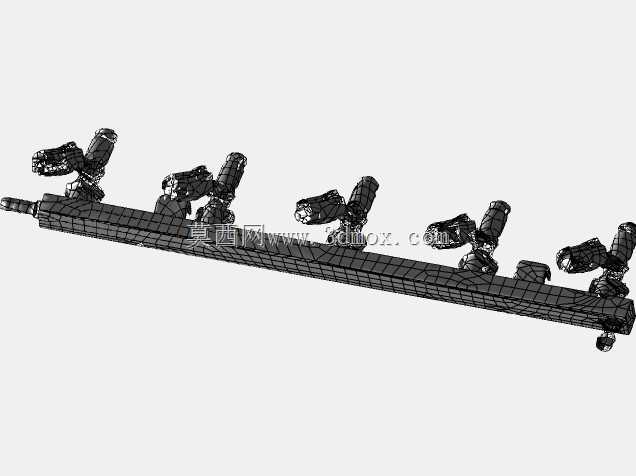

　　这套结构的设计思路充分考虑了量产装配的便利性和使用可靠性，没有采用复杂的异形结构，所有安装接口都采用行业通用的标准尺寸，既可以作为同排量机型燃油供给系统的设计参考，也可以用于改装车动力升级时的供油系统匹配，在做三维装配校核时，可直接将该模型导入动力总成的整体装配文件中，检查与周边进气歧管、缸盖、线束、供油管路的间隙是否满足设计要求，避免后期开模或者实车装配时出现干涉问题。对于三维建模从业者来说，扫描得到的模型完整保留了所有细节特征，包括管体表面的注塑痕迹、喷油器本体上的定位凸台、卡箍的卡扣结构，不需要额外做特征补全就可以直接用于装配干涉校核、运动仿真分析，也可以作为燃油系统相关教学演示的具象模型，帮助初学者直观理解多点电喷系统燃油分配与喷射的结构原理。
