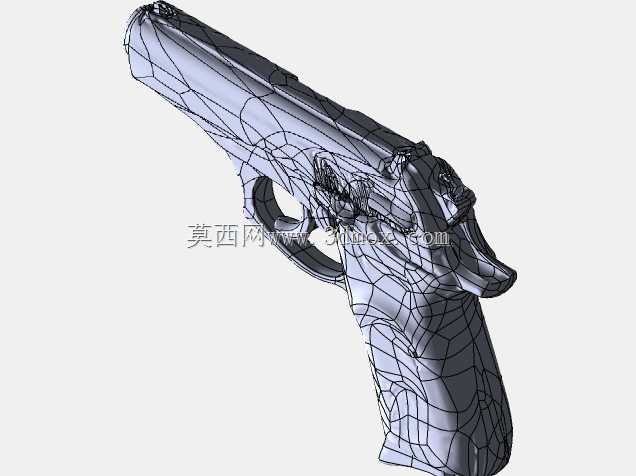

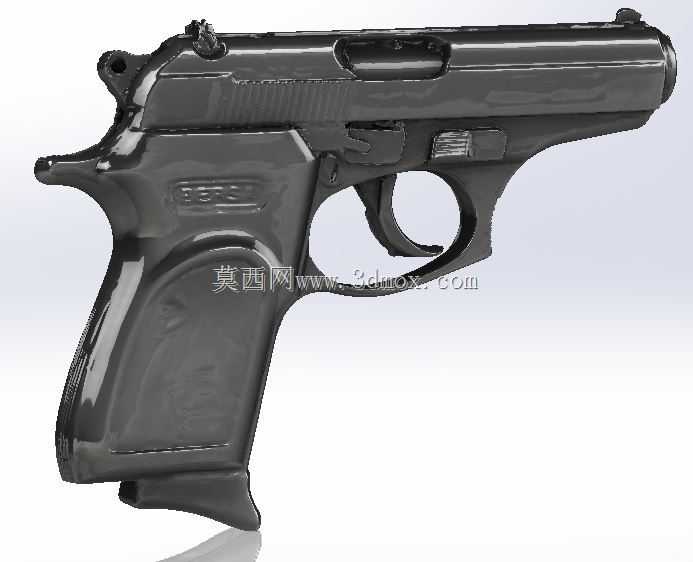

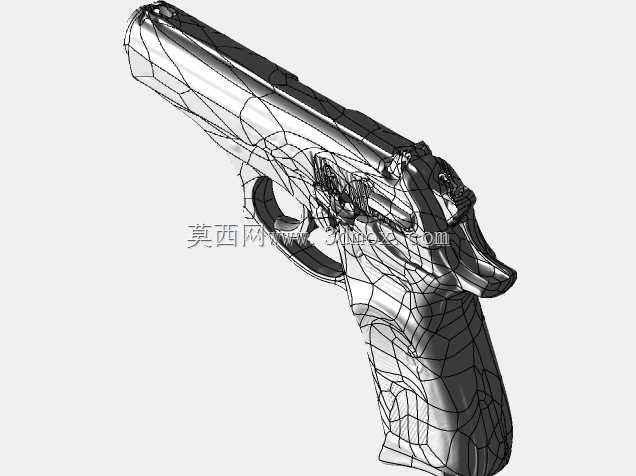

贝尔萨雷霆380手枪外形三维扫描结构

　　本次完成的扫描结构，核心服务于轻武器周边配套生产、战术装具适配开发的实际工程需求，在枪械收纳装备、训练辅助器材、外形复刻展示件的开发环节，这类基于实物逆向获取的三维结构，能大幅减少前期测绘的反复试错成本，避免传统手工测量带来的尺寸偏差，让配套产品的贴合度直接满足量产级的精度要求。从实际应用场景来看，这类扫描数据首先可用于手枪枪套的内部型腔设计，不管是K板热压成型的战术快拔套，还是EVA泡沫裁切的收纳内衬，都需要完全贴合枪身的外轮廓曲面，尤其是扳机护圈、握把防滑纹、套筒尾部保险凸起这些关键定位位置，一旦尺寸出现偏差，要么会出现装取卡顿、锁止失效的问题，要么会因为间隙过大导致携行时出现晃动异响，直接影响实际使用体验。其次在影视道具、训练模拟器材的开发中，这类扫描得到的真实外形数据，能保证复刻件的比例、曲面弧度和实物完全一致，避免出现外形失真的问题，同时也能为后续的结构轻量化修改、功能模块加装提供准确的基础外形基准。

　　从产品功能特性来看，贝尔萨雷霆380作为紧凑型自卫手枪，整体外形偏向小巧便携，扫描获取的结构完整还原了枪身的所有外轮廓特征：套筒部分的前后防滑齿槽、顶部的机械瞄具安装位、抛壳窗的凹陷轮廓、套筒座前端的限位凸起，握把部分的人体工学弧度、指托位置的曲面过渡、弹匣释放钮的凸起高度，扳机护圈的圆弧轮廓、与套筒座的衔接圆角，都在扫描数据中得到了完整保留。这里要注意的是，这类粗略扫描的成果，重点服务于外轮廓适配类的开发需求，并不涉及枪械内部的发射机构、闭锁结构等核心功能部件，所有数据仅覆盖枪身的外部可见曲面，完全满足周边配套产品的设计边界要求，不会涉及枪械核心功能的结构还原。

　　在设计思路层面，这类实物扫描的逆向建模，核心是优先保证外轮廓的形位精度，而非内部结构的完整复刻。扫描过程中会针对枪身的不同曲面做分块数据采集，比如套筒部分的规则金属曲面，可以适当降低点云密度来提升数据处理效率，而握把处的防滑纹理、手动保险的凹凸卡位、扳机的曲面轮廓这些和配套产品定位直接相关的特征，会提高扫描采样精度，保证后续做型腔匹配时不会出现卡滞。在数据处理阶段，会对扫描产生的点云噪点做平滑处理，尤其是金属枪身高光反射产生的杂点，会结合实物的实际圆角、倒角特征做曲面重构，避免因为扫描误差导致后续模具加工出现不必要的凸点，影响配套产品的装配手感。同时会对枪身的对称度做校准，因为手持扫描时难免会出现角度偏移，需要以枪管轴线为基准，修正左右两侧的曲面偏差，保证最终的三维模型和实物的对称度误差控制在0.1mm以内，满足工装夹具、成型模具的加工精度要求。

　　从外形尺寸与安装边界来看，该款手枪整体长度控制在紧凑型便携枪械的常规尺寸区间，枪管轴线到握把底部的高度、握把的前后宽度、套筒的最大外径，都在扫描数据中做了准确的边界标注。在做配套产品设计时，需要特别注意几个关键的安装避让位置：一是套筒前后往复运动的行程空间，在设计枪套、收纳内衬时，不能在套筒的运动路径上设置凸起结构，避免影响枪械的正常操作；二是扳机护圈的内部空间，所有配套的锁定结构都不能侵入扳机的活动范围，避免出现误触的安全风险；三是握把底部的弹匣插拔空间，在设计携行装具时，要预留出足够的弹匣更换操作间隙，不能因为装具的遮挡影响弹匣的正常拆装。另外，枪身表面的所有操作部件，包括手动保险、弹匣释放钮、套筒阻铁，在扫描数据中都标注了对应的凸起高度和操作行程范围，在做配套装具设计时，要保证这些部件的位置不会被装具过度按压，同时也要预留出手指操作的空间，保证携行状态下可以快速完成上膛、保险切换、弹匣更换的操作。

　　对于结构设计从业者来说，这类基于实物扫描的逆向模型，最大的价值在于跳过了从零开始测绘曲面的繁琐过程，尤其是这类包含大量自由曲面的手持类器械，手工测绘很难精准还原握把的人体工学弧度、各个部件之间的圆角过渡，很容易出现做出来的配套产品和实物贴合度差的问题。而通过扫描获取的基础模型，只需要根据具体的产品需求做局部的结构调整，比如在枪套模型上增加腰带挂扣的安装位、在泡沫内衬上增加附件的收纳槽，就可以直接导入工程软件做后续的结构细化，大幅缩短产品的开发周期，也能减少后续打样调整的次数，降低开发阶段的试错成本。在实际的项目开发中，这类扫描数据还可以用于产品的人机工程校验，比如通过模型模拟不同手型的握持姿态，调整握把片的厚度、防滑纹的位置，优化配套产品的使用手感，让最终量产的产品更符合实际使用的需求。
