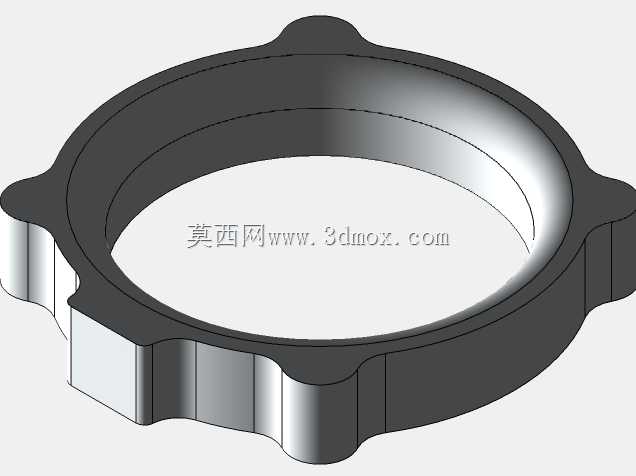

2.5英寸节气门配套连接法兰结构设计

　　在车用进气系统、小型内燃机进气改装以及工业通风管路对接场景中，法兰作为刚性连接与密封的核心承载零件，其结构合理性直接决定整套管路的气密性、连接强度与长期运行可靠性。这款适配2.5英寸通径的节气门体法兰，核心作用是实现节气门阀体与进气歧管、中冷器管路或者进气冬菇头的刚性对接，同时为附属喷嘴的安装预留加工基准，避免在薄壁节气门壳体上直接钻孔攻丝导致的壳体开裂、密封失效问题。

　　从实际使用场景出发，这类法兰常应用在小排量自然吸气发动机进气改装、涡轮增压车型的节气门端管路对接，以及部分工业小型风机的进出口管路连接场景，需要同时承受管路振动、进气压力波动以及温度交变带来的应力影响，因此结构设计上特意设置了局部加厚区域，该加厚区的厚度比法兰主体密封面厚出40%左右，专门用于预留w/m喷嘴的钻孔与攻丝余量，攻丝深度可以满足标准螺纹的有效啮合长度要求，不需要额外加装螺母固定，安装时直接从法兰外侧拧入喷嘴即可，既简化了装配工序，也避免了喷嘴突出到法兰流道内部干扰进气气流的问题。

　　法兰的密封面采用平面密封结构，适配标准O形圈安装槽，配套选用的O形圈为McMasterCarr标准件8297T271，安装槽的尺寸公差按照O形圈压缩率20%-25%的区间设计，既可以保证足够的密封比压，避免负压工况下出现漏气问题，也不会因为压缩量过大导致O形圈过早老化失效。法兰周向设置的三个带凸台的安装耳，是结合节气门本体的安装孔位匹配设计的，安装耳的位置避开了节气门本体的加强筋与传感器安装位，螺栓穿孔的间隙按照0.5mm设计，既可以补偿安装时的少量位置偏差，也不会因为间隙过大导致安装后法兰偏斜，影响密封效果。

　　从流道设计来看，法兰的内孔通径严格匹配2.5英寸节气门的全开通径，内孔边缘做了R1.5的圆角过渡，避免法兰与节气门对接处出现台阶，导致进气气流在台阶处产生涡流，影响进气效率。法兰的整体外形没有多余的突出结构，安装后最大外轮廓比节气门本体外轮廓小2mm，不会和周边的线束、水管以及发动机舱覆盖件产生干涉，安装边界可以适配绝大多数横置1.5L-2.0L排量发动机的节气门安装空间，不需要额外修改周边附属部件的位置。

　　设计过程中，特意对法兰的受力情况做了校核，当螺栓按照标准扭矩拧紧时，加厚区域的应力集中系数控制在1.2以内，长期承受振动工况下不会出现开裂问题；密封面的平面度公差控制在0.05mm以内，即使不额外涂抹密封胶，仅靠O形圈就可以实现1.5bar压力下的无泄漏，满足涡轮增压车型常规增压值下的密封要求。法兰的材质默认推荐采用6061-T6铝合金加工，重量仅为同尺寸钢质法兰的三分之一，同时具备足够的强度与耐腐蚀性能，也可以根据使用场景更换为尼龙玻纤材质用于低成本量产场景，或者不锈钢材质用于高腐蚀工业通风场景。

　　在实际装配逻辑上，这款法兰不需要额外制作专用工装，安装时先将O形圈嵌入法兰密封槽，对准节气门本体的定位销与安装孔，穿入固定螺栓按照对角顺序拧紧到规定扭矩，之后再在加厚区域加工对应规格的喷嘴安装螺纹，接入喷嘴管路即可完成装配，整个过程不需要对节气门本体做任何破坏性修改，后期如果需要更换喷嘴规格，只需要重新对加厚区域的螺纹孔做扩孔攻丝即可，不会损伤法兰主体结构，维护成本极低。
