大众车型后减震支座三维结构设计

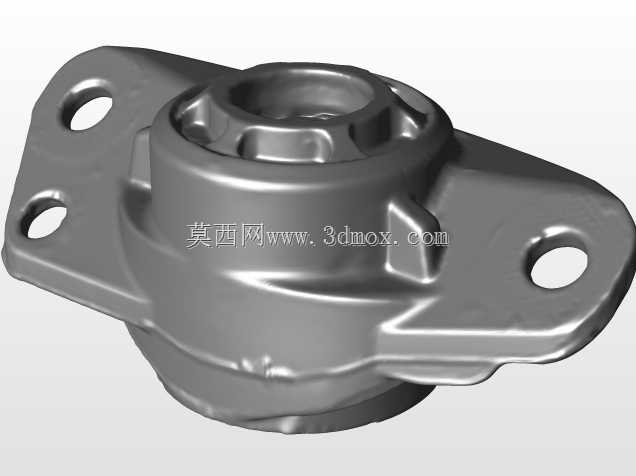

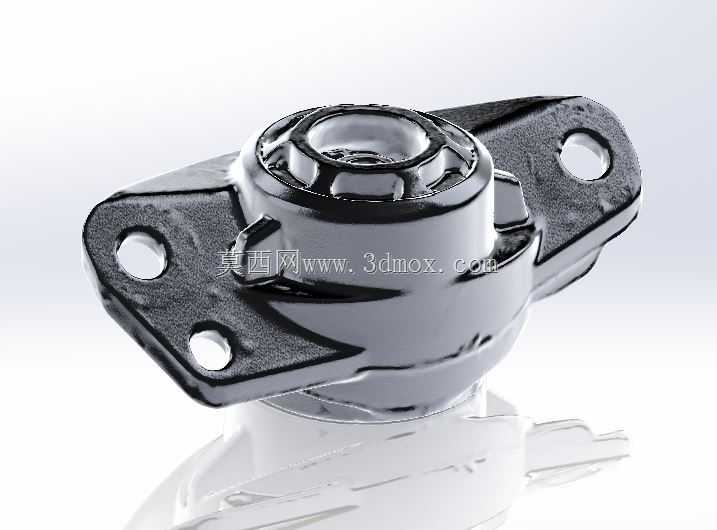

　　在乘用车底盘悬架系统的匹配设计中，后减震器上端连接支座是承担滤震、限位、载荷传递的核心连接部件，本次呈现的三维结构对应横置前驱家用车型的后悬减震上端固定结构，也就是售后与改装领域常提及的兔子款后减上座结构。从实际装车场景来看，该部件布置于后悬架轮拱内侧的车身安装点上，下端连接减震器活塞杆顶端，上端通过三个安装孔固定在车身轮罩的冲压焊接支座上，核心作用是将减震器工作过程中传递上来的纵向冲击、小幅横向摆动载荷均匀分散到车身钣金上，同时内置的橡胶缓冲结构可以过滤减震器工作时传递上来的高频振动，避免震动直接传递到乘员舱造成内饰异响与乘坐不适感。

　　从结构设计思路来看，该部件采用金属冲压骨架与橡胶减震体硫化结合的结构形式，底部的金属承托座采用深冲成型工艺，边缘做了翻边强化处理，三个安装耳呈三角形分布，每个安装耳上的通孔尺寸匹配M10规格的车身固定螺栓，安装耳的平面度公差控制在0.1mm以内，避免安装后出现附加应力导致橡胶体过早开裂。中间的活塞杆安装孔采用嵌套金属衬套的设计，衬套内孔与减震器活塞杆顶端的螺纹段配合，配合公差选H7/g6的间隙配合，既保证装配时的顺畅度，又能避免配合间隙过大导致的行驶松旷。橡胶减震体的硬度设定为邵氏60度，在保证足够支撑刚度的同时，能有效吸收20-200Hz区间的路面激励震动，匹配家用车型的舒适型调校取向。

　　从安装边界尺寸来看，三个安装孔的孔位中心距分别为72mm、68mm、75mm，整体安装面的最大外轮廓尺寸为142mm*98mm，部件总高度为63mm，安装后突出车身钣金面的高度为28mm，不会与轮拱内饰板产生运动干涉。部件的下部承托面与减震器顶端弹簧座的间隙预留为12mm，在减震器达到最大压缩行程时，该间隙可以保证橡胶缓冲块先接触承托面，避免金属部件硬接触产生冲击异响。在实际选型匹配过程中，需要注意该结构仅适配后悬为扭力梁结构的横置前驱车型，安装时三个固定螺栓的拧紧力矩要求为25N·m，拧紧后需要做角度标记，避免后期使用过程中螺栓松动导致的行驶异响。

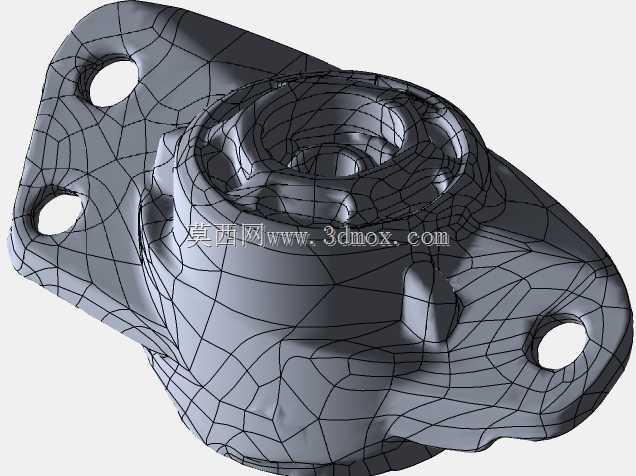

　　从结构可靠性设计角度，该部件的金属骨架表面采用电泳防锈处理，盐雾试验要求达到72小时无红锈，橡胶体与金属骨架的粘合强度要求达到7MPa以上，在整车10万公里耐久测试中，橡胶体的蠕变量不能超过1.5mm，避免出现减震器下沉、后轮定位参数偏移的问题。在三维建模过程中，所有安装孔位的位置度公差基于车身安装点的RPS基准点设定，保证与车身数据、减震器数据的装配匹配性，橡胶部分的型面采用变厚度设计，在载荷传递路径上的橡胶厚度为18mm，非主要承载区域的橡胶厚度为12mm，在控制整体重量的同时优化不同方向的减震刚度特性，兼顾纵向冲击的缓冲能力与横向摆动的约束能力。
