全地形车传动后桥总成结构设计

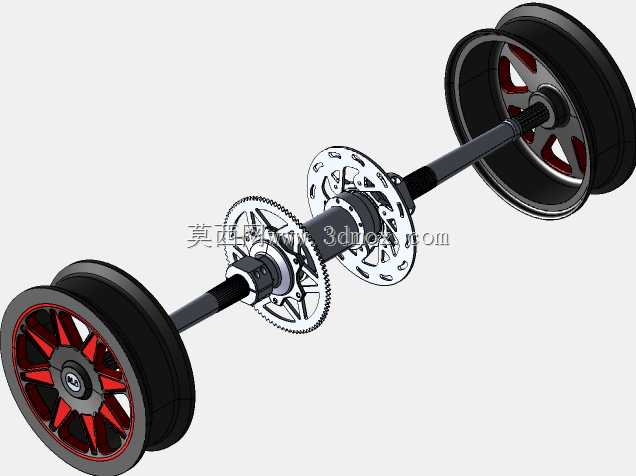

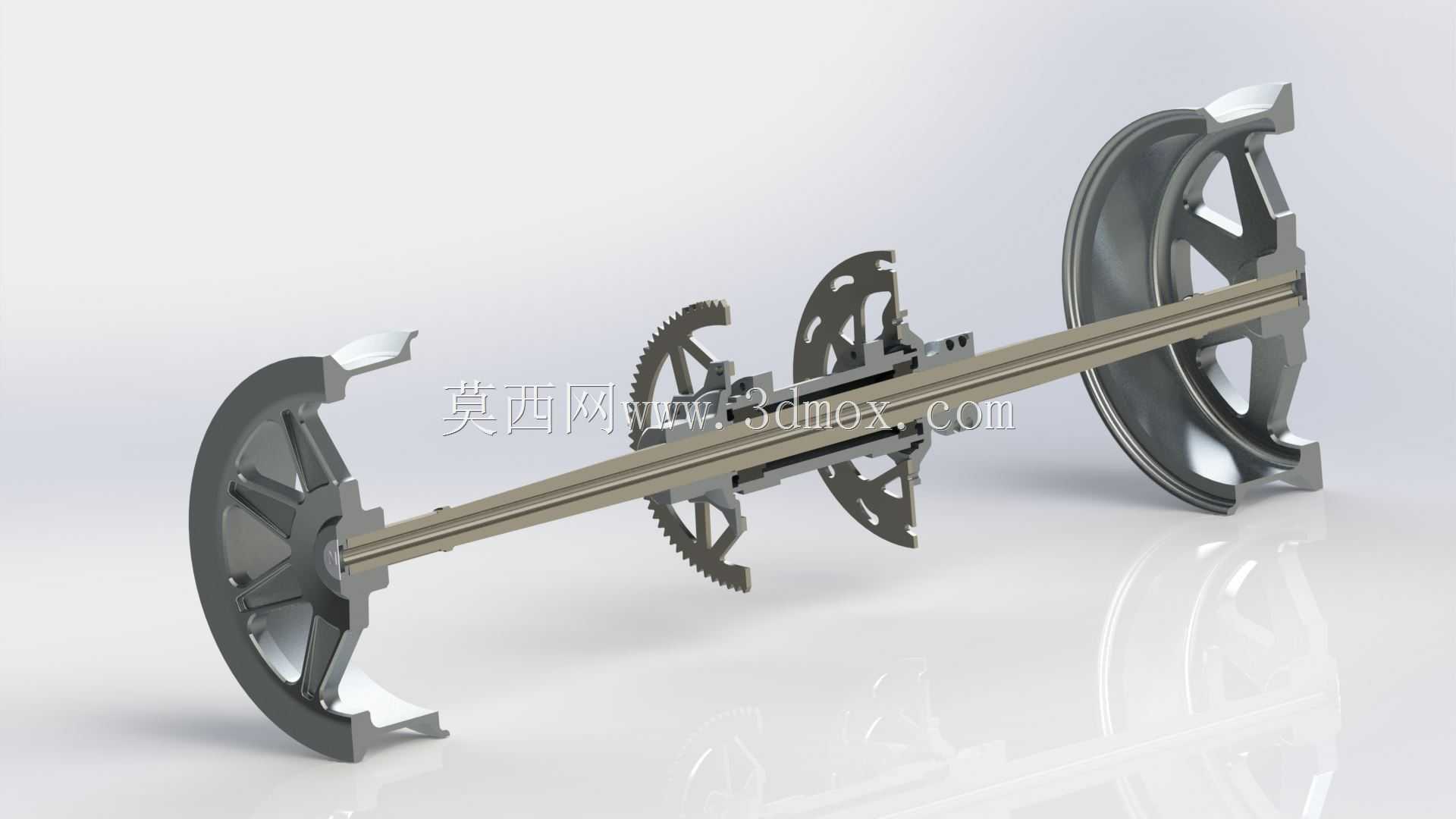

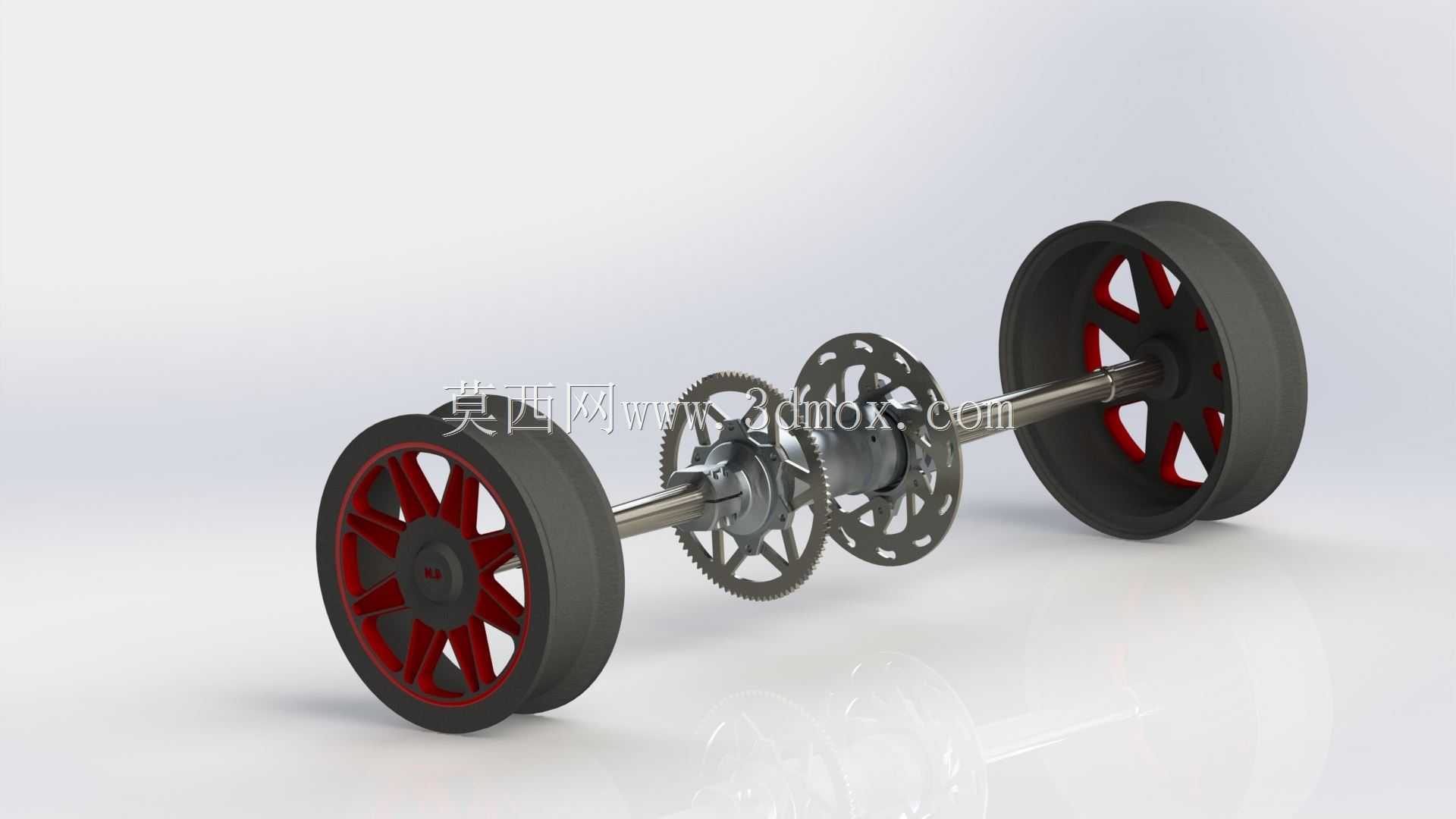

全地形车后桥作为非道路乘用全地形车辆的核心传动承载部件，主要应用于山地越野、农林作业、户外休闲、特种勤务等复杂非铺装路面场景，承担着将传动系统输出扭矩传递至两侧驱动轮、承载整车后部载荷、配合制动系统实现行车减速驻车的核心作用，是保障全地形车在泥泞、砂石、陡坡等复杂路况下稳定通行的关键结构。这款后桥总成采用整体式贯通轴布局，两侧直接集成驱动轮毂安装位，适配双胎式后轮配置，轮毂采用红黑撞色的辐条式结构设计，既保证了轮组的结构强度，也兼顾了非道路车辆的外观视觉辨识度，轮辐的镂空设计可在行驶过程中带动气流流动，辅助制动结构散热，降低长距离越野工况下制动衰减的概率。桥体中部集成多级链轮传动结构，可匹配不同规格的链条传动系统，适配不同排量动力单元的扭矩输出需求，传动链轮采用镂空辐板式设计，在保证轮齿啮合强度、满足大扭矩传递要求的前提下，尽可能降低旋转部件的自身重量，减少传动过程中的惯量损耗，提升动力响应速度。设计过程中充分考虑非道路车辆的安装边界，桥体两端的轮毂安装位预留了标准的刹车组件固定接口，可直接适配盘式制动结构，桥轴的轴向尺寸经过精准校核，可匹配多数常规轴距全地形车的车架后部安装点位，无需对车架主体进行额外切割改型即可完成装配。桥体中部的传动链轮安装位采用同轴度定位设计，保证不同齿数链轮更换时的传动中心对齐，避免链条偏磨、传动异响等问题。两侧轮毂的轴承安装位采用过盈配合的公差设计，可承受非道路行驶过程中产生的径向冲击与轴向窜动，避免轴承过早松旷失效。桥轴整体采用调质处理的材质设计，可承受大扭矩输出时的扭转载荷，在车辆重载爬坡、急加速脱困等极端工况下，也能保证传动结构的可靠性，不会出现轴体扭转变形、断裂等问题。整套结构的安装点位布局紧凑，预留了刹车管路、传动链条的避让空间，装配过程中无需额外调整周边部件位置，可大幅降低整车装配的工艺难度，同时后期维护过程中可单独拆卸链轮、轮毂、制动组件，无需整体拆解桥体，有效降低后期运维的成本与操作难度。
