剪叉式横向升降作业支撑台结构设计

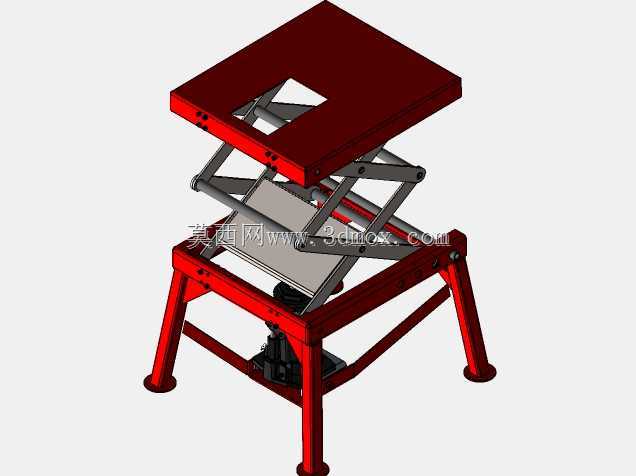

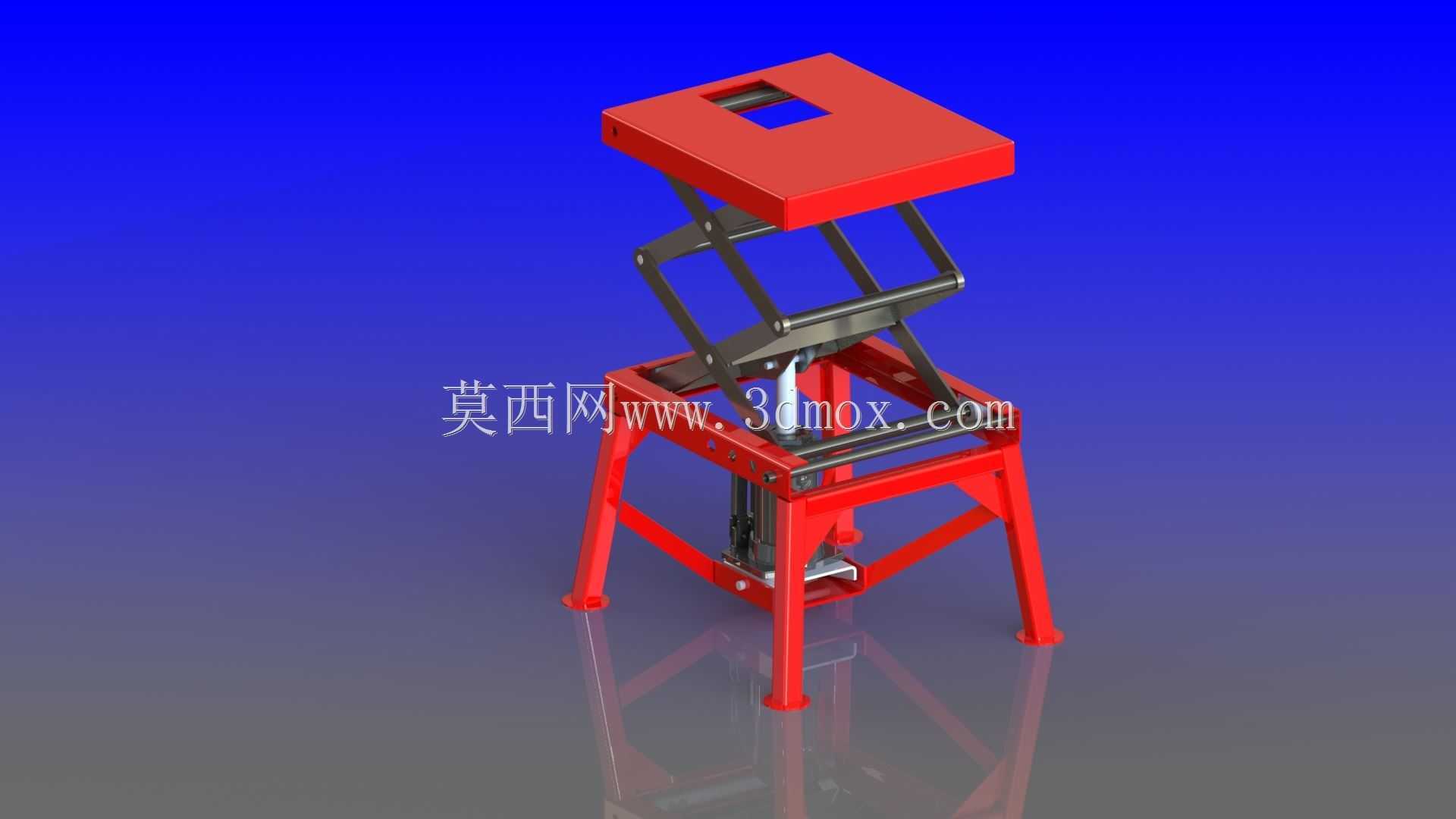

　　这款剪叉结构的升降支撑装置，常应用在小型工位物料抬升、轻型设备检修举升、生产线工位高度适配这类场景里，不少装配线旁的辅助工位、小型维修工坊的作业支撑位，都会用到同结构的设备，相比大吨位升降平台，这类轻型剪叉升降结构占用空间更小，部署灵活，不需要复杂的地基预埋，直接放置在平整硬质地面即可投入使用。从结构设计来看，整体采用四腿支撑的底架作为承载基础，底架采用型材焊接成型，四条支腿向外微张形成稳定的支撑跨度，支腿底部预留安装孔位，既可以直接放置使用，也可以通过膨胀螺栓与地面固定，提升大负载下的稳定性，底架中部预留了动力元件的安装空间，剪叉臂的下铰接点直接固定在底架的横梁上，其中一侧铰接点为固定铰，另一侧为滑动铰，

　　可沿底架上的导轨做水平方向的滑移，配合动力元件的伸缩实现剪叉臂的开合，完成台面的升降动作。中部的剪叉臂组采用双层交叉剪叉结构，每侧剪叉臂由两根等长的型材杆件通过中部铰接轴连接，臂杆之间采用销轴铰接，铰接位置加装耐磨衬套，降低反复升降过程中的铰接磨损，延长结构使用寿命，剪叉臂的上铰接点同样采用一侧固定、一侧滑动的结构，与顶部的承载台架连接，保证升降过程中台面始终保持水平状态，不会出现倾斜偏移。顶部的承载台面为整块钢板裁切成型，台面中部开设方形镂空，既可以减轻整体自重，也可以适配需要穿过台面安装的工装夹具，或者作为物料定位的卡槽使用，台面边缘做折弯处理，提升台面的整体刚性，避免大负载下出现台面变形。动力部分采用集成式的顶升元件，

　　布置在剪叉结构的中部空间，动力元件的两端分别铰接在底架和剪叉臂的受力点上，通过伸缩带动滑动铰点位移，驱动剪叉臂展开与收拢，这种布置方式可以让动力元件的受力更合理，降低动力输出的负载要求，同时避免动力元件外露，减少车间内粉尘、切削液对动力元件的侵蚀。从安装边界来看，设备收拢状态下整体高度较低，可以推入常规的工作台下方存放，不会占用过多的车间空间，展开后的最大升降高度可以满足常规站立作业的高度需求，支撑腿的跨度设计充分考虑了侧翻风险，当台面承受偏载时，四条支腿的受力分布可以保证整体稳定性，不会出现侧倾问题。在实际使用中，这类升降台可以根据工位需求调整台面高度，适配不同身高操作人员的作业高度，降低长期弯腰作业的疲劳感，

　　也可以用来抬升轻型工件到装配所需的高度，减少人工搬抬的劳动强度，相比固定高度的作业台，高度可调的特性让它可以适配更多不同的作业场景，在小批量多品种的生产车间里实用性更强。结构设计过程中，剪叉臂的长度、铰接点位置都经过受力校核，保证在额定负载下，臂杆的弯曲变形量在允许范围内，铰接点的销轴剪切强度满足安全系数要求，底架的焊接结构也做了应力释放处理，避免焊接变形导致的剪叉臂运动卡滞，滑动铰点的位置加装了润滑注油孔，可以定期加注润滑脂，降低滑动摩擦阻力，让升降动作更顺畅。
