多爪式重型齿轮轴承拉拔拆卸工具

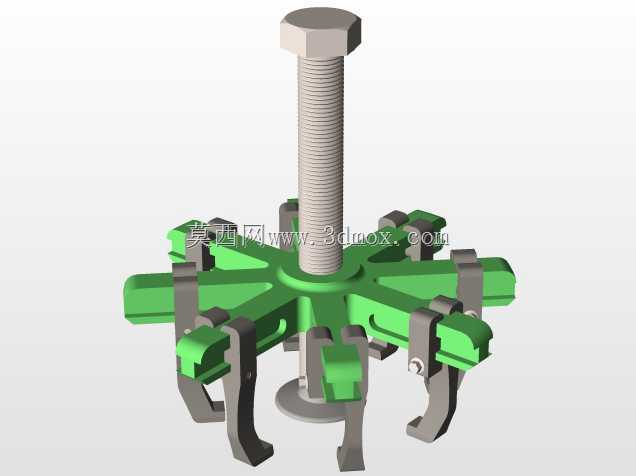

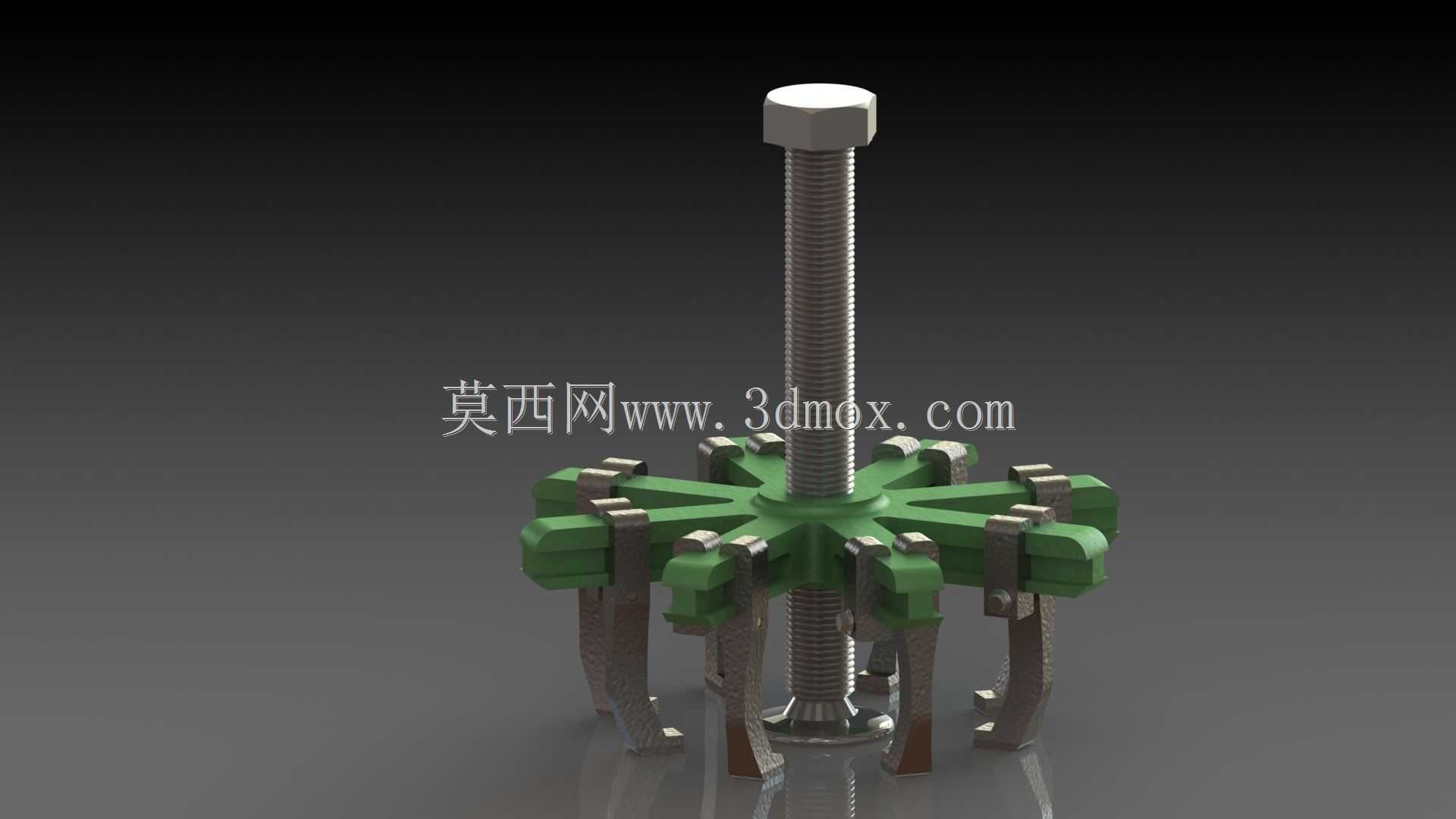

　　在工矿设备运维、机加工车间日常检修、传动系统拆装作业场景里，轴系部件的拆卸一直是影响维修效率的关键环节，过盈配合的皮带轮、滚动轴承、传动齿轮如果采用敲击、撬别等暴力方式拆卸，很容易造成轴颈拉伤、配合面变形、零件内应力集中损伤，甚至直接导致核心传动件报废，拉拔类工具就是针对这类过盈配合件拆卸需求设计的专用工装。这款多爪结构的重型拉拔工具，核心受力部件采用中心顶压螺杆配合周向均布卡爪的结构形式，中心螺杆采用大导程梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载能力更强，在施加较大顶推力的时候不会出现螺纹滑牙、变形的问题，螺杆顶端的六方头可以适配标准套筒、棘轮扳手或者加力杆，能够根据拆卸过盈量的大小灵活施加扭矩，

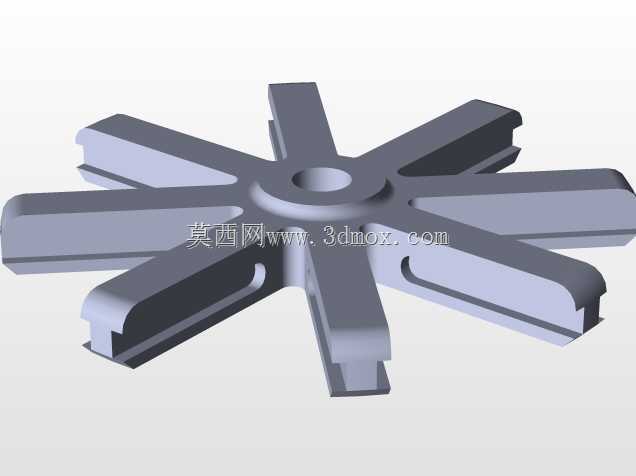

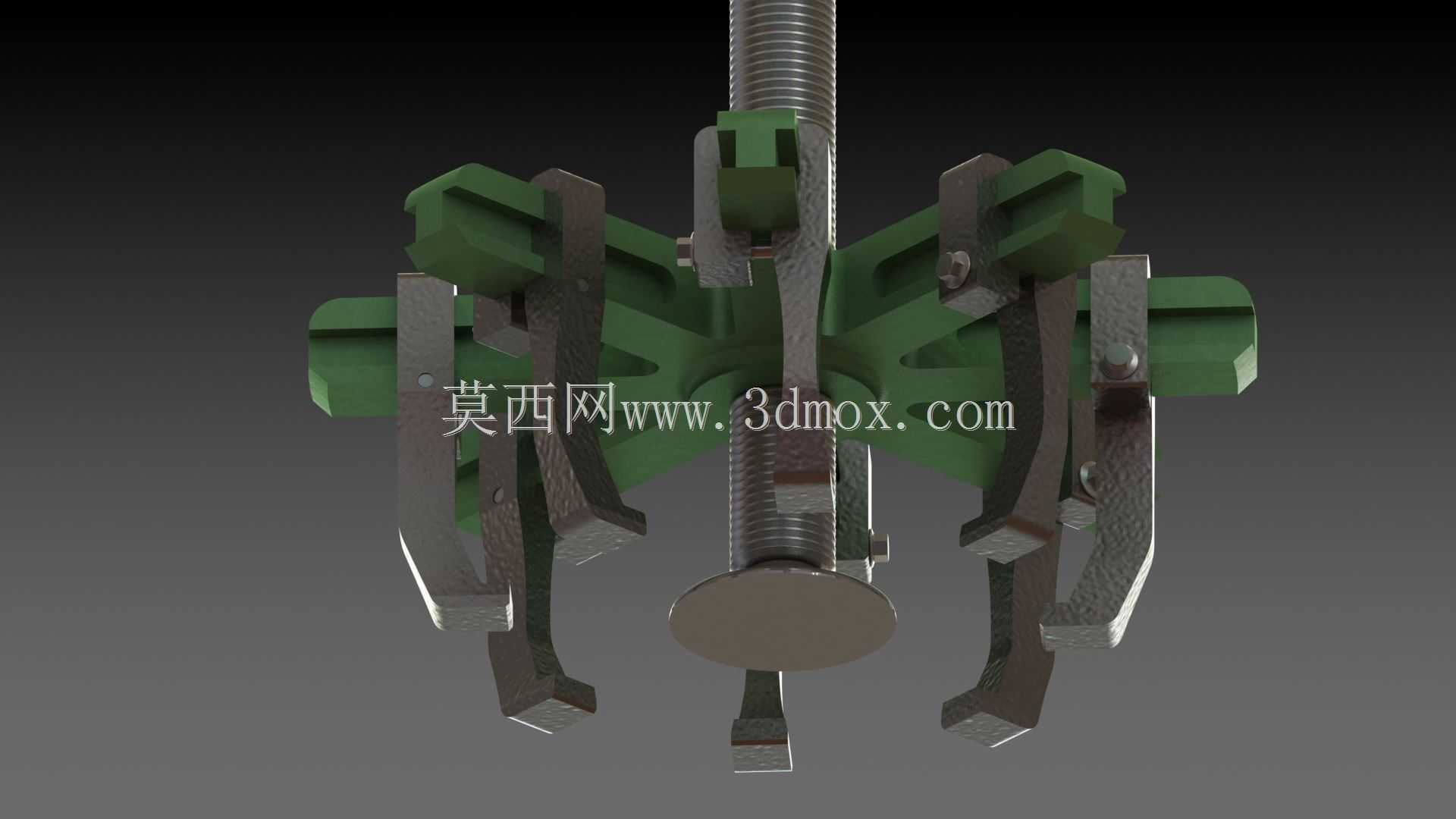

　　螺杆底端做了圆弧过渡的顶头设计，顶压轴端中心孔的时候可以自动对中，避免顶偏造成轴端中心孔损伤，也能保证顶推过程中整个拉拔器的受力始终沿轴的轴向方向，不会出现偏载掰弯卡爪的情况。周向布置的多组卡爪采用星型支架做径向导向，每个卡爪都可以沿支架的径向槽独立调整位置，能够适配不同直径的被拆卸零件，相比传统两爪、三爪拉马，多爪结构的卡爪与被拆卸件的接触点更多，每个卡爪承担的拉拔力更小，在拆卸大直径重型齿轮或者皮带轮的时候，不会因为局部受力过大造成零件外缘崩裂，也能避免卡爪滑脱弹出的安全隐患。卡爪的勾头部分做了阶梯式卡位设计，既可以勾住零件的外缘端面，也可以卡入零件背面的台阶槽，针对不同厚度的被拆卸件都能找到可靠的受力点，

　　卡爪与支架的连接位置采用可翻转铰接设计，不用的时候可以将卡爪向上翻折收纳，减少工具的存放占用空间，使用的时候翻下卡爪调整到对应直径即可快速就位。从安装边界来看，这款拉拔器的中心螺杆有效行程覆盖了常规中小型传动件的拆卸深度需求，卡爪的最大张开直径可以适配常见工业减速机、输送机、电机轴端的皮带轮、轴承、齿轮尺寸，最小收拢直径可以满足小型轴系零件的拆卸要求，使用的时候只需要先将中心螺杆的顶头对准轴端中心孔，调整各个卡爪的径向位置，让卡爪勾头牢牢卡住被拆卸零件的受力端面，然后用扳手匀速转动中心螺杆的六方头，就可以平稳地将过盈配合的零件从轴上缓慢拉出，整个过程中受力均匀，不会对轴和被拆卸零件造成额外损伤。在设计这类拉拔工具的时候，

　　首先要考虑的是受力路径的合理性，中心螺杆的顶推力通过星型支架均匀传递到每个卡爪上，再通过卡爪的勾头转化为对被拆卸零件的轴向拉力，整个受力结构形成一个自定心的受力闭环，不需要额外的扶持固定，转动螺杆的过程中整个工具会自动保持与轴的同轴度。其次要考虑材料的强度匹配，中心螺杆需要承受全程的顶压载荷，卡爪需要承受拉弯复合载荷，星型支架需要承受多个卡爪的径向分力，各个部件的截面尺寸都经过受力校核，保证在额定拉拔吨位下不会出现塑性变形。另外在细节设计上，卡爪与支架的滑动槽采用间隙配合，调整的时候顺滑无卡滞，同时不会因为间隙过大造成拉拔过程中卡爪歪斜，螺杆表面做了发黑防锈处理，适合车间多油污、多粉尘的使用环境，日常维护只需要定期在螺纹位置涂抹少量润滑脂，就可以保证长期使用的操作顺畅度。在实际检修作业中，这类多爪重型拉拔器相比传统拉马的适用范围更广，尤其是针对直径较大、壁厚较薄的皮带轮或者齿轮，多触点的受力方式可以避免零件局部受力过大出现碎裂，在电机维修、减速机保养、输送机传动辊拆装等场景下，能够大幅降低拆卸作业的劳动强度，缩短维修停机时间，也能减少因为拆卸不当造成的零件损耗，是机械维修工位必备的通用拆装工装。
