16英寸跑车五星辐条轮辋带制动盘结构

　　跑车轮辋作为车辆行走系统的核心承载部件，直接关联行驶安全性、操控响应性与整车外观表现，这款16英寸规格的五星辐条轮辋，主要适配民用运动型跑车的前轮安装场景，也可根据轮距匹配需求用于部分后驱车型的后轮位，日常使用场景覆盖城市铺装路面行驶、赛道日体验驾驶等多种工况，需要同时满足高速旋转下的结构强度要求、制动系统的散热需求以及轻量化的性能取向。

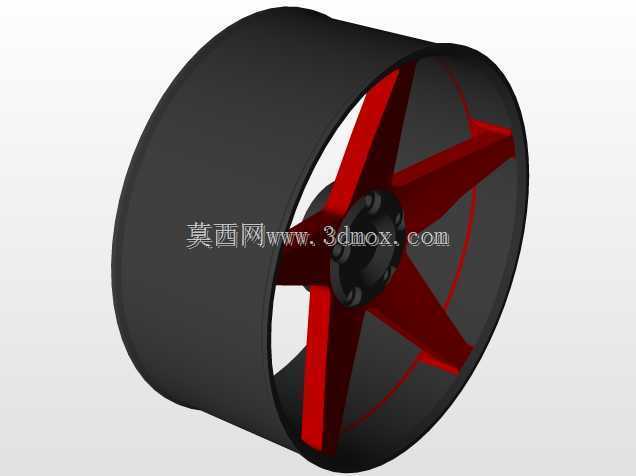

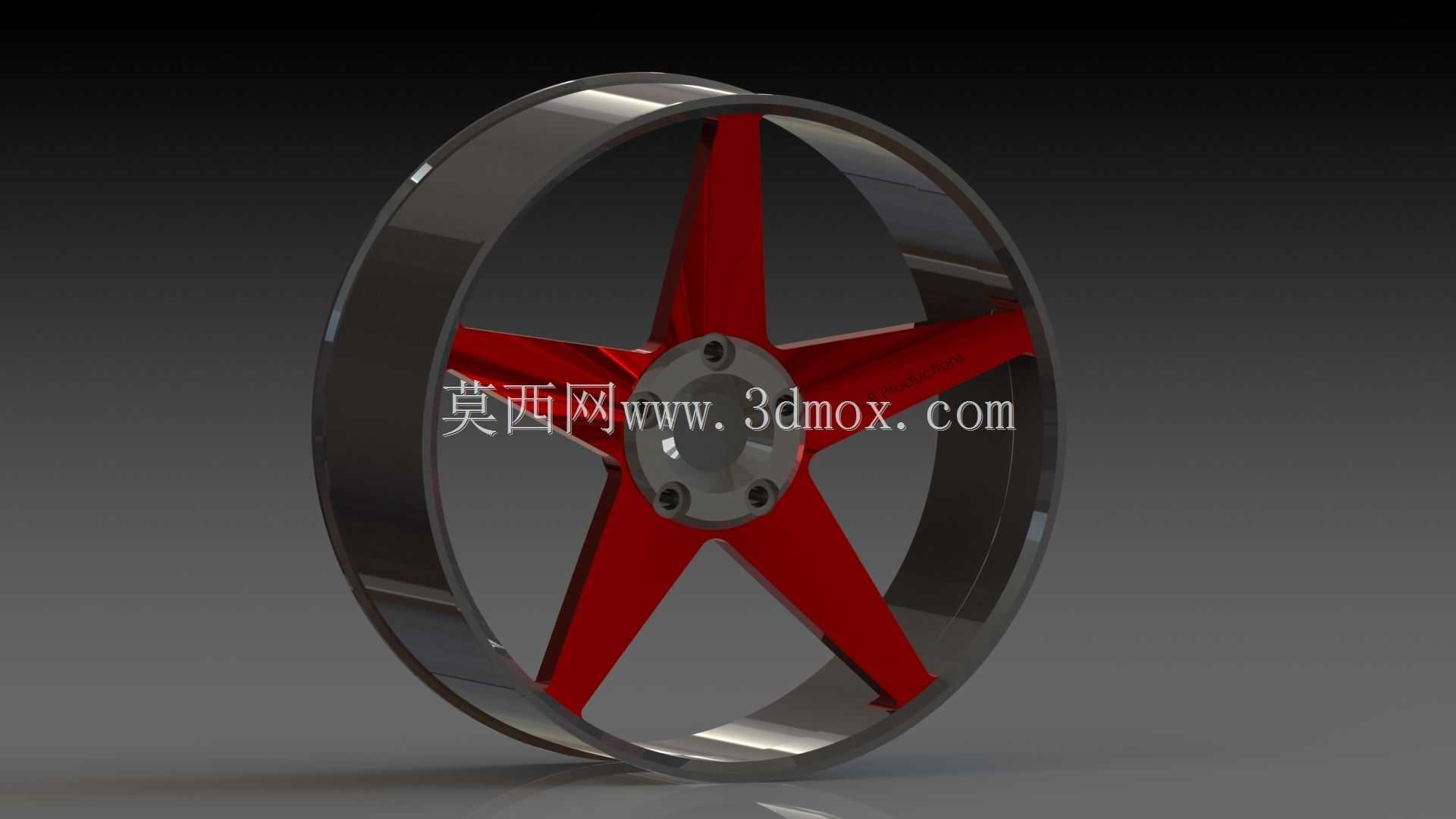

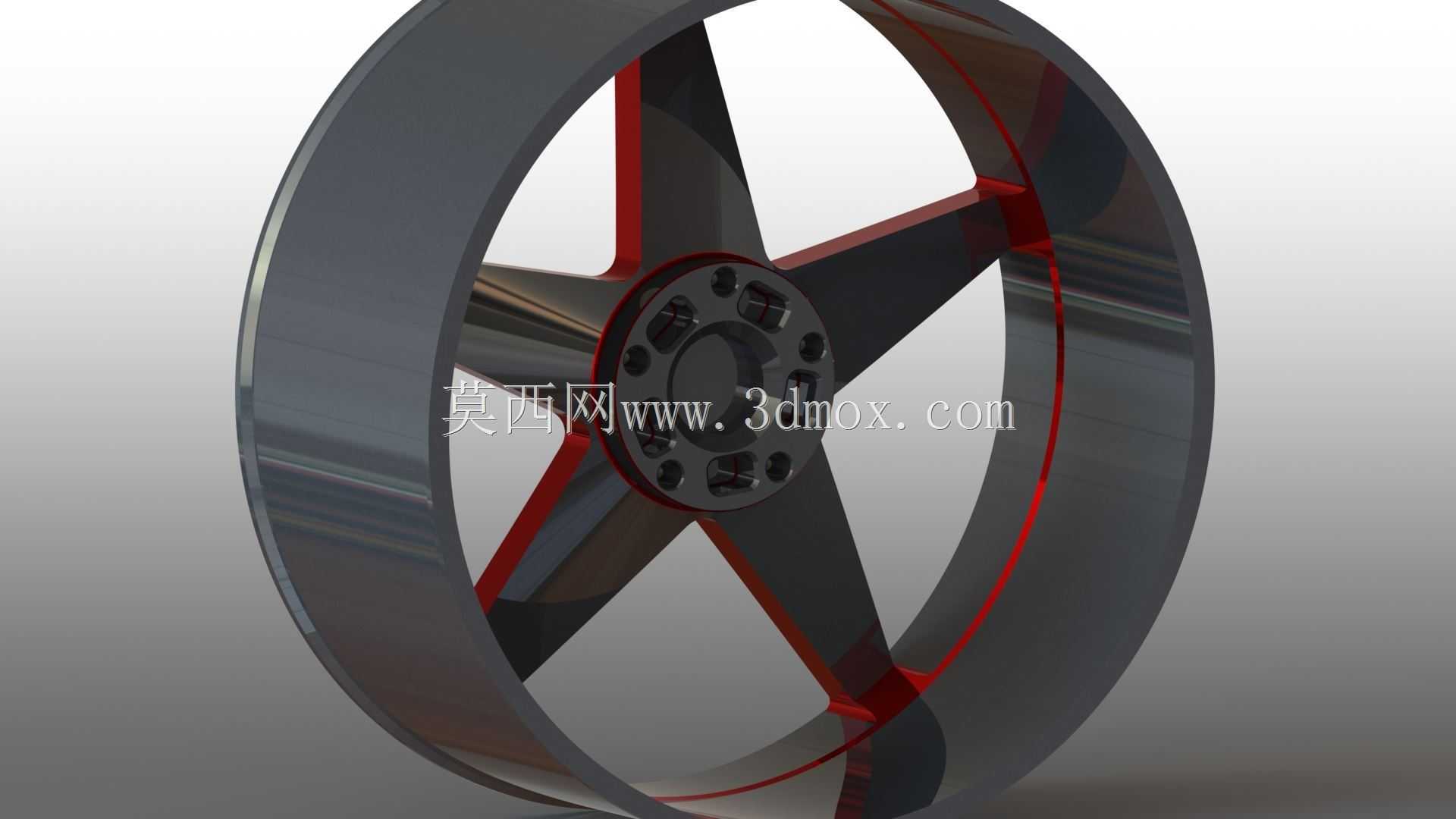

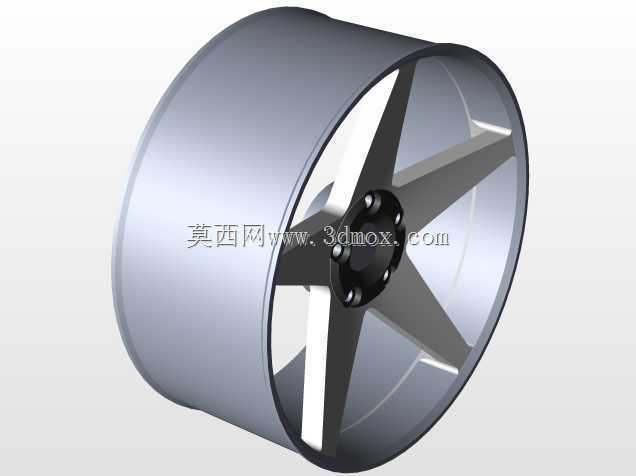

　　从结构设计逻辑来看，这款轮辋采用五辐星形对称布局，辐条截面做了变厚度处理，靠近轮毂安装座的位置辐条宽度更大、壁厚更厚，用来传递轮毂轴承到轮辋外缘的驱动力与制动力，靠近轮辋外圈的位置辐条逐渐收窄，在保证结构刚度的前提下尽可能削减非簧载质量——非簧载质量的降低对跑车操控提升的作用非常直接，能减少悬挂系统的往复惯性，让轮胎更贴附路面，提升弯道中的抓地极限。轮辋的胎圈座位置严格匹配16英寸子午线运动轮胎的安装尺寸，轮缘位置做了凸起的防脱结构，在轮胎低胎压激烈驾驶时能避免胎圈脱离轮辋引发安全风险，气门嘴安装孔预留于两辐条之间的轮辋凹陷处，避免平衡块安装与气门嘴产生位置干涉，也能减少高速行驶时气门嘴受到的气流扰动。

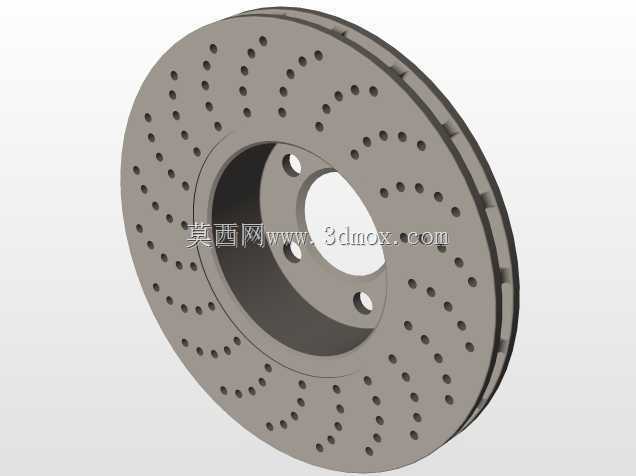

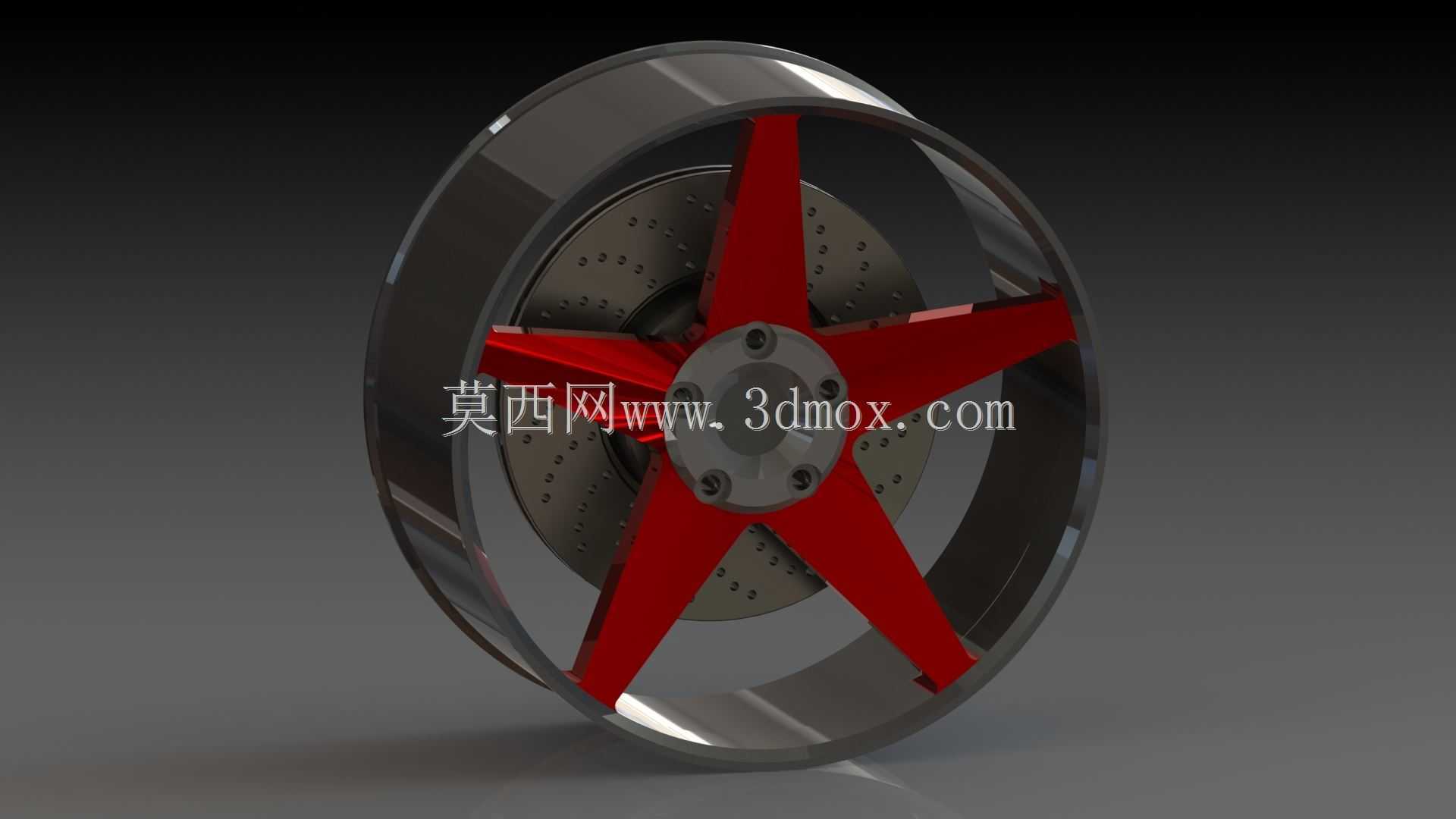

　　配套设计的制动盘采用通风式结构，盘面分布有规则的散热孔与划线槽，制动盘通过螺栓固定在轮辋的安装法兰面上，与轮辋同步旋转，制动卡钳夹紧制动盘时产生的摩擦力矩直接通过辐条传递到轮胎，相比制动盘单独固定在转向节的结构，这种集成式的安装方式能减少传动链的间隙，让制动响应更直接。设计过程中需要严格控制轮辋的偏距参数，保证制动盘与卡钳之间预留足够的安全间隙，避免转向过程中轮辋内壁与卡钳发生剐蹭，同时轮辋的中心孔尺寸严格匹配轮毂轴承的定位轴径，采用中心孔定位而非螺栓定位的方式，能保证轮辋旋转时的动平衡精度，减少高速行驶时的方向盘抖动问题。

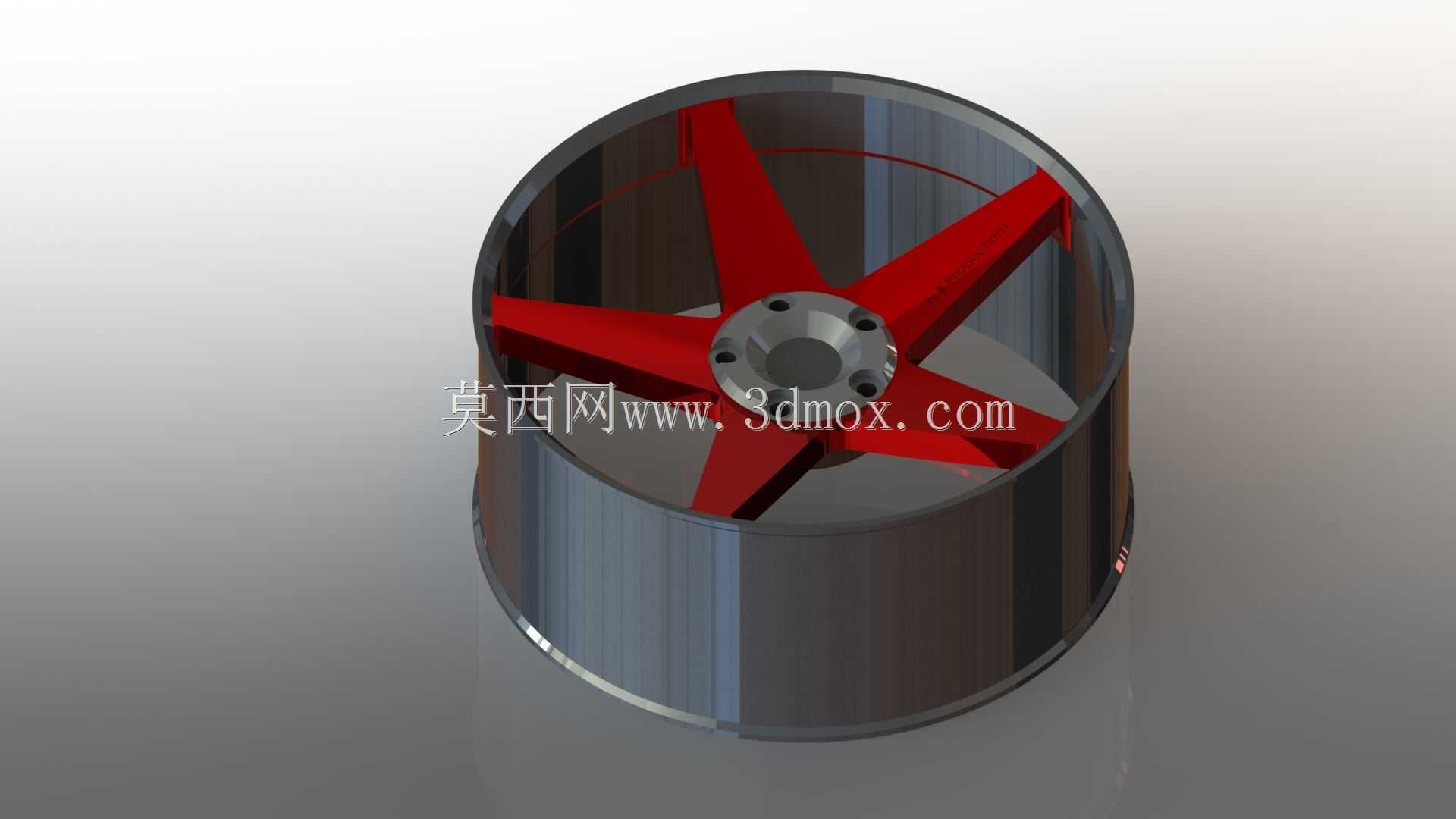

　　在实际装配场景中，这款轮辋的安装孔位采用五孔均匀分布的布局，孔位节圆直径适配主流运动车型的轮毂轴承安装规格，安装时需要按照对角线顺序分次拧紧轮毂螺栓，保证轮辋安装面与法兰面完全贴合，避免局部应力集中导致轮辋变形。辐条之间的大尺寸镂空区域，一方面能为制动系统提供充足的通风通道，车辆行驶时气流可以直接穿过辐条间隙冲刷制动盘表面，带走制动过程中产生的大量热量，避免连续制动时制动盘温度过高引发热衰减，另一方面大镂空设计也方便日常使用中检查制动片磨损情况、清理制动盘表面的粉尘与异物，不需要拆卸轮辋就能完成基础的制动系统目视检查。

　　从结构强度校核的角度，轮辋本体采用铝合金材质的设计取向，辐条与轮辋外圈的过渡位置做了大圆角处理，避免应力集中导致的疲劳裂纹，在承受过减速带的冲击载荷、弯道侧向载荷以及紧急制动的纵向载荷时，应力能均匀分散到整个辐条结构上，不会出现局部应力超过材料屈服强度的情况。轮辋的动平衡精度需要控制在合理范围内，出厂前需要在轮辋内外圈的指定位置加装平衡块，抵消轮辋与轮胎装配后的质量偏心，保证高速旋转时的稳定性。另外设计中也考虑了轮胎拆装的便利性，轮辋的凹陷槽深度足够，拆装轮胎时可以将胎圈压入凹陷槽内，轻松完成另一侧胎圈的拆装操作，不会因为轮辋结构设计不合理导致轮胎拆装困难或者损伤胎圈。
