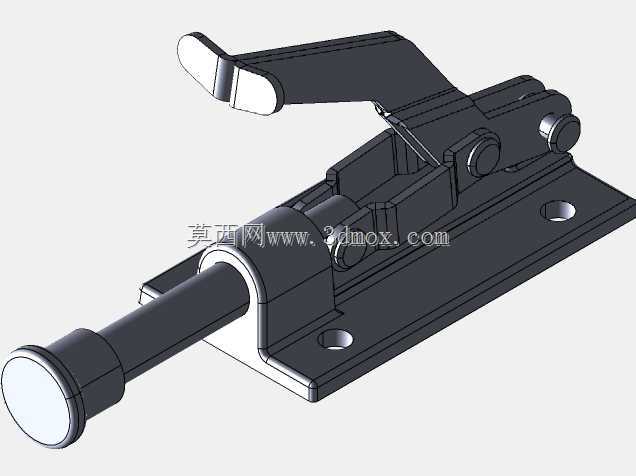

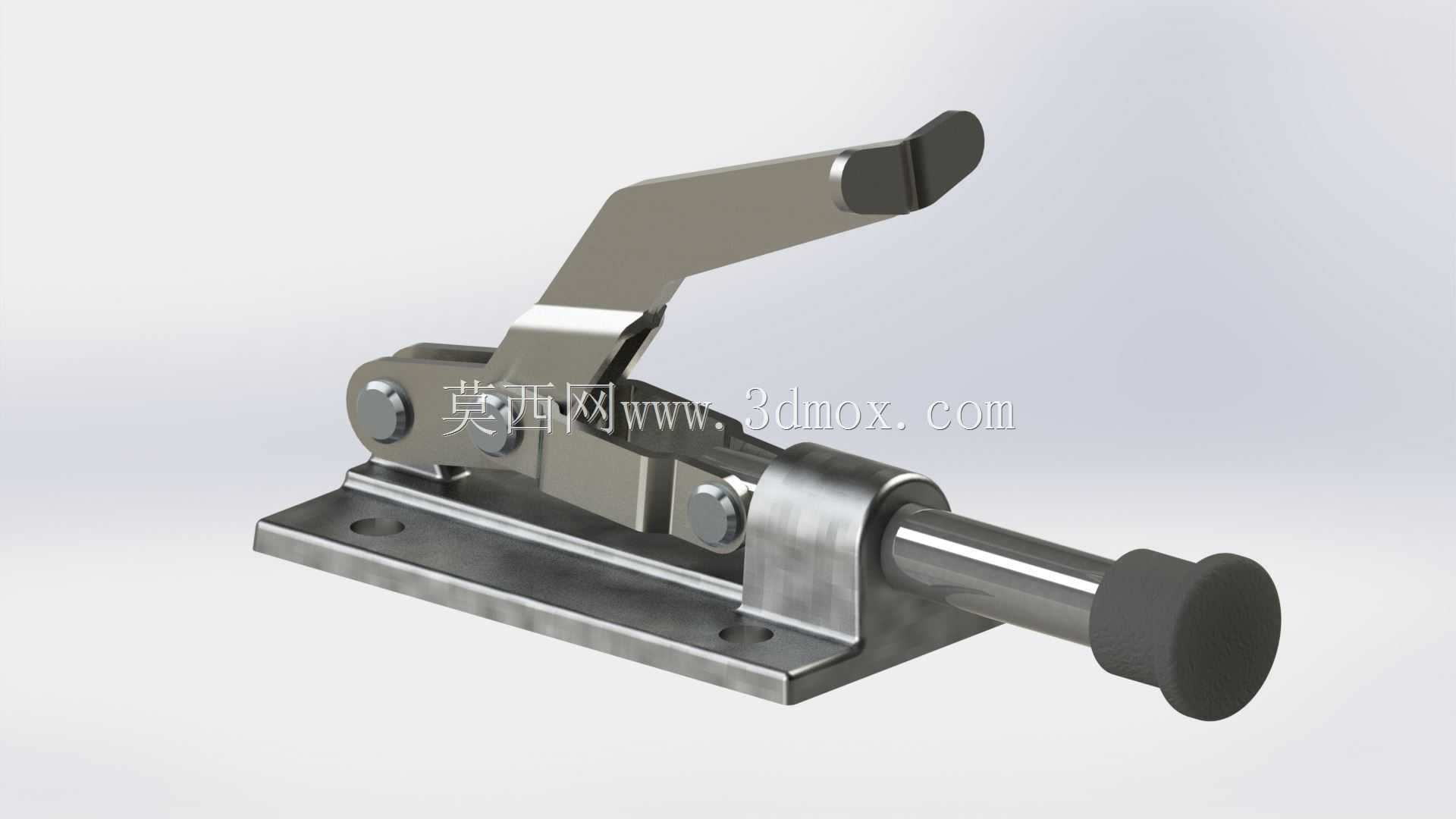

推拉式快速夹钳张紧锁紧机构

　　在工装夹具设计、生产线工位治具、输送线张紧调节、小型设备部件锁止的实际工程场景中，这类推拉式张紧锁紧构件是出现频率极高的功能部件，很多刚入行的结构设计人员容易忽略这类小构件的细节设计，导致实际投用后出现锁止失效、操作力过大、安装干涉等问题。从实际使用场景来看，这类构件常被用在焊接工装的工件快速压紧定位、皮带输送线的张紧度微调、设备检修门的快速锁闭、工装板的工位定位锁止、小型模具的快速合模锁紧等环节，相比螺纹旋紧的锁紧方式，它的操作行程短，单次扳动手柄即可完成锁止与释放动作，单步操作耗时不超过1秒，能大幅提升工位的操作效率，尤其适合高频次重复装夹的作业场景。从功能特性上看，该构件采用肘节死点锁止原理，当手柄扳动到锁止位置时，

　　内部连杆结构越过力学死点，此时即使推杆受到轴向的反向推力，机构也不会自行松脱，锁止状态的保持不需要额外施加外力，只有主动扳动手柄带动连杆脱离死点位置，才能带动推杆回缩完成解锁动作。这种锁止原理的可靠性远高于摩擦式锁紧结构，在存在振动的作业工况下也能保持稳定的锁止状态，不会因为设备运行的振动出现松脱移位的问题。从设计思路层面拆解，底座采用带安装孔的平板式结构，安装孔为沉孔设计，安装时螺栓头可以完全沉入沉孔内，不会突出底座表面，避免和运动部件产生干涉；推杆采用圆柱光轴结构，和底座上的导向套形成滑动配合，导向套的长度经过匹配设计，保证推杆伸出到最大行程时，仍有足够的配合长度，不会出现推杆偏摆、卡滞的问题；手柄的握持端套有非金属防滑套，

　　提升操作时的摩擦力，即使操作人员手上沾有油污，也能稳定扳动手柄，不会出现打滑的问题；所有铰接位置都采用销轴连接，销轴端部做铆压处理，既保证铰接处的转动灵活性，又避免销轴在长期使用过程中脱出，提升构件的整体使用寿命。从安装边界与尺寸适配角度看，底座的两个安装孔间距为标准通用尺寸，适配行业内多数工装的安装孔位设计，不需要额外做安装位的定制修改；推杆的伸出行程为固定值，选型时只需要确认所需的张紧行程、所需的锁止推力两个核心参数，即可匹配对应的型号；安装时需要保证推杆的运动方向和被张紧部件的受力方向同轴，避免推杆受到径向的偏载力，否则会加剧导向套的磨损，缩短构件的使用寿命，长期偏载使用还可能导致推杆弯曲变形，出现动作卡滞的问题。

　　在实际建模设计这类构件时，需要重点关注几个配合公差：导向套和推杆的配合采用间隙配合，间隙值控制在0.02-0.05mm之间，既要保证推杆滑动顺畅无卡滞，又要避免间隙过大导致推杆晃动，影响锁止精度；铰接销轴和连杆孔的配合同样采用小间隙配合，间隙过大会导致机构的锁止行程出现虚位，锁止后存在松动旷量，间隙过小则会导致手柄扳动阻力过大，操作手感生涩。另外，构件的所有棱角位置都做了倒角处理，避免安装和操作过程中尖锐棱角划伤操作人员，符合机械安全设计的基本要求。在表面处理上，主体金属部件采用镀锌钝化处理，具备基础的防锈能力，适合在普通车间的环境下长期使用，如果是在潮湿、有腐蚀介质的工况下使用，可以更换为不锈钢材质的同结构型号，适配不同的作业环境需求。很多设计人员在选用这类构件时，容易只关注外形尺寸，忽略额定锁止力的参数，导致实际使用时锁止力不足，被张紧部件出现回弹移位，或者选型的锁止力过大，导致操作手柄需要的扳动力超过操作人员的舒适施力范围，长期操作容易产生作业疲劳，这都是实际工程应用中需要规避的问题。
