多缸内燃机用组合式凸轮轴结构

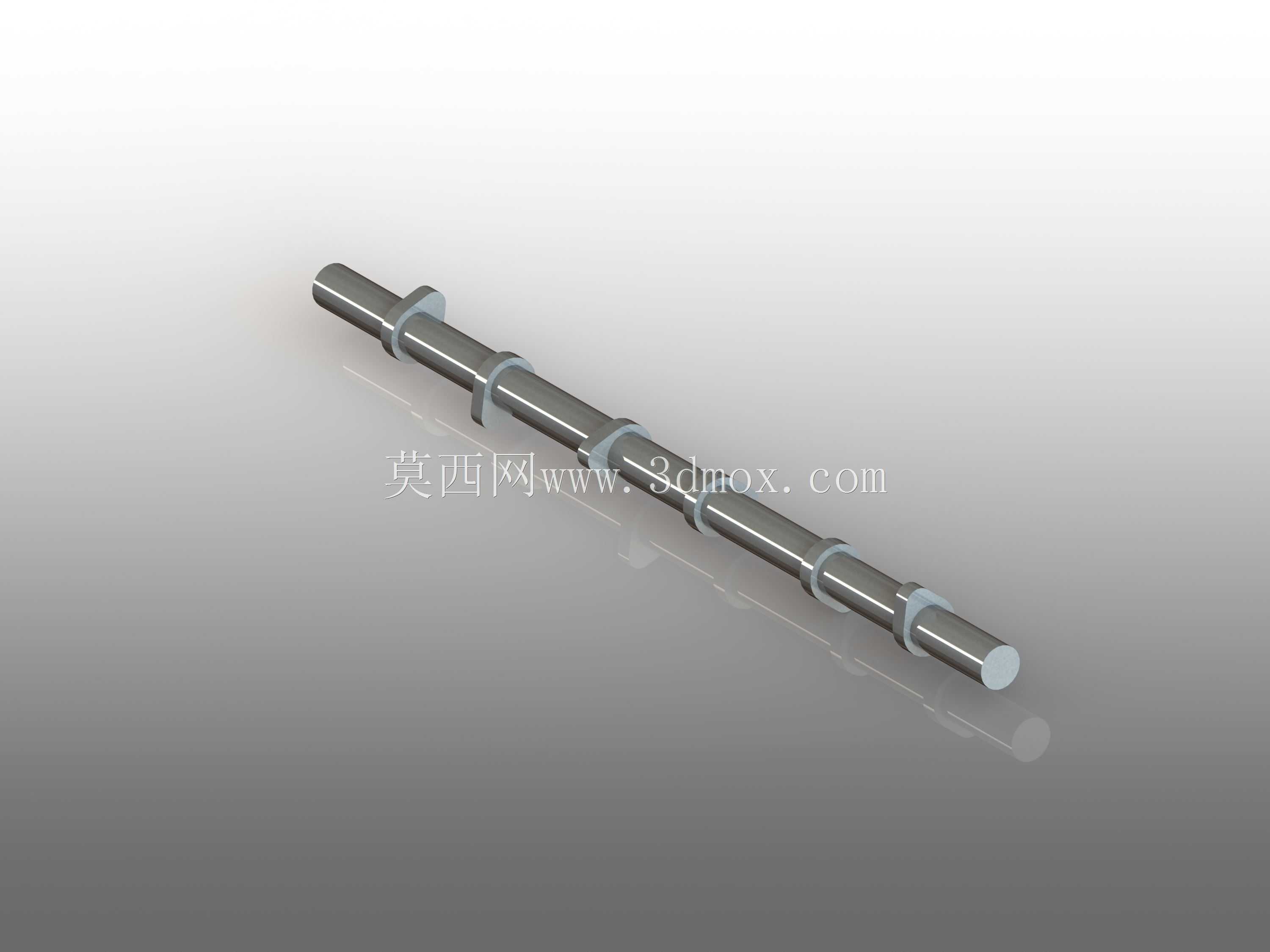

　　在往复式内燃机的配气机构中，凸轮轴是核心驱动构件，直接决定进排气门的开启时序、升程曲线与开闭持续角，其型线精度、安装同轴度、凸轮相位角偏差会直接影响发动机的充气效率、燃烧稳定性与整机NVH表现。这款组合式凸轮轴采用整体式轴身搭配多组间隔布置的凸轮结构，轴身采用等直径光轴基体设计，各凸轮片按照对应气缸的点火顺序与配气相位沿轴向等角度错位布置，相邻凸轮之间设置有环形定位轴肩，用于装配时对凸轮轴向位置进行硬限位，避免长期交变载荷下凸轮出现轴向窜动，导致配气相位偏移。从安装边界来看，轴身两端预留有轴承配合轴颈，轴颈直径略小于凸轮基圆直径，装配时可直接从气缸盖的凸轮轴轴承孔一端穿入，无需拆分凸轮片即可完成整轴安装，

　　适配顶置凸轮轴式配气机构的布置需求，轴端预留有正时驱动结构的安装位，可适配链条传动、齿形带传动或齿轮传动等不同正时驱动形式。设计过程中，凸轮型线采用等加速-等减速运动规律优化，避免气门开启与关闭瞬间出现刚性冲击，降低凸轮与挺柱之间的接触应力，减少型面磨损，同时针对不同转速区间的动力输出需求，凸轮工作段的型面曲率做了连续过渡处理，保证气门升程变化平滑，不会出现加速度突变导致的机构异响。轴身的长径比经过严格校核，在满足多缸机配气相位布置的前提下，尽可能减小轴身挠度，避免高转速下轴身弯曲变形导致的气门升程损失，各凸轮的基圆尺寸保持一致，可统一挺柱或摇臂的初始安装间隙，简化装配时的气门间隙调整工序。实际应用场景中，这类凸轮轴可适配直列四缸、

　　直列六缸等多缸往复式内燃机，覆盖乘用车汽油机、商用车柴油机、小型通用动力机械等多个领域，其结构设计兼顾了加工工艺性与装配便利性，轴身外圆与凸轮型面可采用分体加工后组装的工艺，也可采用整体锻造后数控铣削成型的工艺，生产企业可根据自身产能与精度要求灵活选择加工方案。在功能实现上，凸轮轴旋转过程中，各凸轮型面依次推动挺柱或摇臂，克服气门弹簧的预紧力驱动气门开启，当凸轮基圆段与从动件接触时，气门在弹簧力作用下保持关闭状态，整轴的相位角公差控制在±0.5°凸轮轴转角范围内，保证各缸进排气动作的一致性，避免出现各缸进气量不均、排气不彻底的问题。轴身表面设置的多道环形凹槽除了定位作用外，还可储存少量润滑油，在轴颈与轴承座之间形成稳定油膜，降低转动过程中的摩擦阻力，减少功率损耗，同时避免长期高速转动下出现干磨导致的轴颈烧蚀问题。
