超声波测距传感器模块结构设计

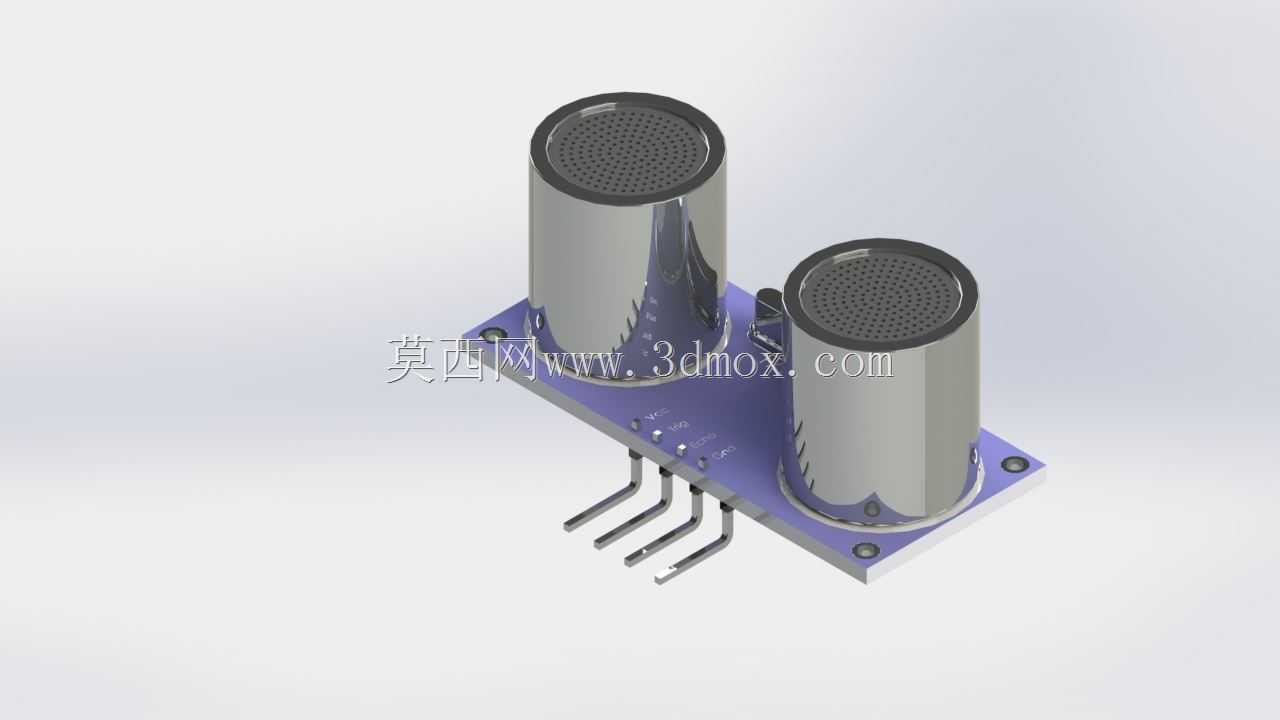

这款双探头超声波测距模块，是工业测距、避障场景中常用的感知类硬件，广泛应用在智能小车避障、自动化产线物料到位检测、泊车辅助感应、液位距离测量、安防入侵检测等多个场景中，能够在非接触状态下完成2cm到4m范围内的距离精准测算，不受光照、被测物体颜色透明度等因素干扰，相比红外测距方案环境适应性更强。从结构设计来看，模块采用双圆柱形收发探头对称布局，两个探头分别承担超声波发射与回波接收功能，探头主体采用金属外壳封装，顶面为网状透声结构，既可以保护内部的压电换能晶片，又能保证超声波信号的顺畅收发，金属外壳同时具备电磁屏蔽作用，减少周边电路杂波对信号采集的干扰。探头底部固定在紫色PCB基板上，基板采用FR-4玻纤板材制作，板载集成了信号放大、滤波、运算处理电路，无需额外外接信号调理电路即可直接输出距离检测信号。基板一侧引出四根弯角插针，分别对应电源正极、触发信号输入、回响信号输出、电源接地引脚，弯角插针采用标准2.54mm间距设计，既可以直接插装在面包板上做原型验证，也可以通过排座焊接在主控电路板上完成批量装配，插针做了镀锡处理，具备良好的导电性能与抗氧化能力。基板的对角位置预留了两个直径3mm的安装固定孔，孔位间距适配常规的传感器安装支架，既可以采用M3螺丝完成刚性固定，也可以配合尼龙柱实现绝缘安装，避免基板与金属安装面接触造成短路。整个模块的外形尺寸控制在45mm*20mm*16mm范围内，安装边界不超出基板外沿5mm，能够适配狭小空间内的安装需求，探头的轴线保持平行设计，保证发射的超声波波束角与接收范围精准匹配，减少测距盲区。在结构细节处理上，探头与PCB板的连接位置做了密封加固处理，既可以提升探头的抗振动性能，避免设备移动过程中探头移位导致的测距偏差，也能阻挡粉尘、潮气从连接缝隙进入板载电路区域，提升模块在复杂工业环境下的使用寿命。模块整体结构紧凑，所有元器件均采用工业级耐温规格，能够在-10℃到60℃的环境温度范围内稳定工作，结构设计充分考虑了量产装配的便利性，所有元器件均采用标准封装，可通过SMT回流焊加手工补焊的方式完成组装，生产效率高，一致性好，能够满足批量应用的成本控制需求。
