可旋转销钩式拖车连接联轴器结构

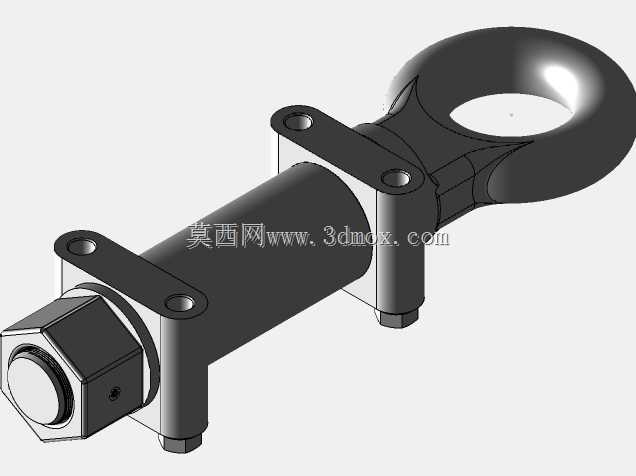

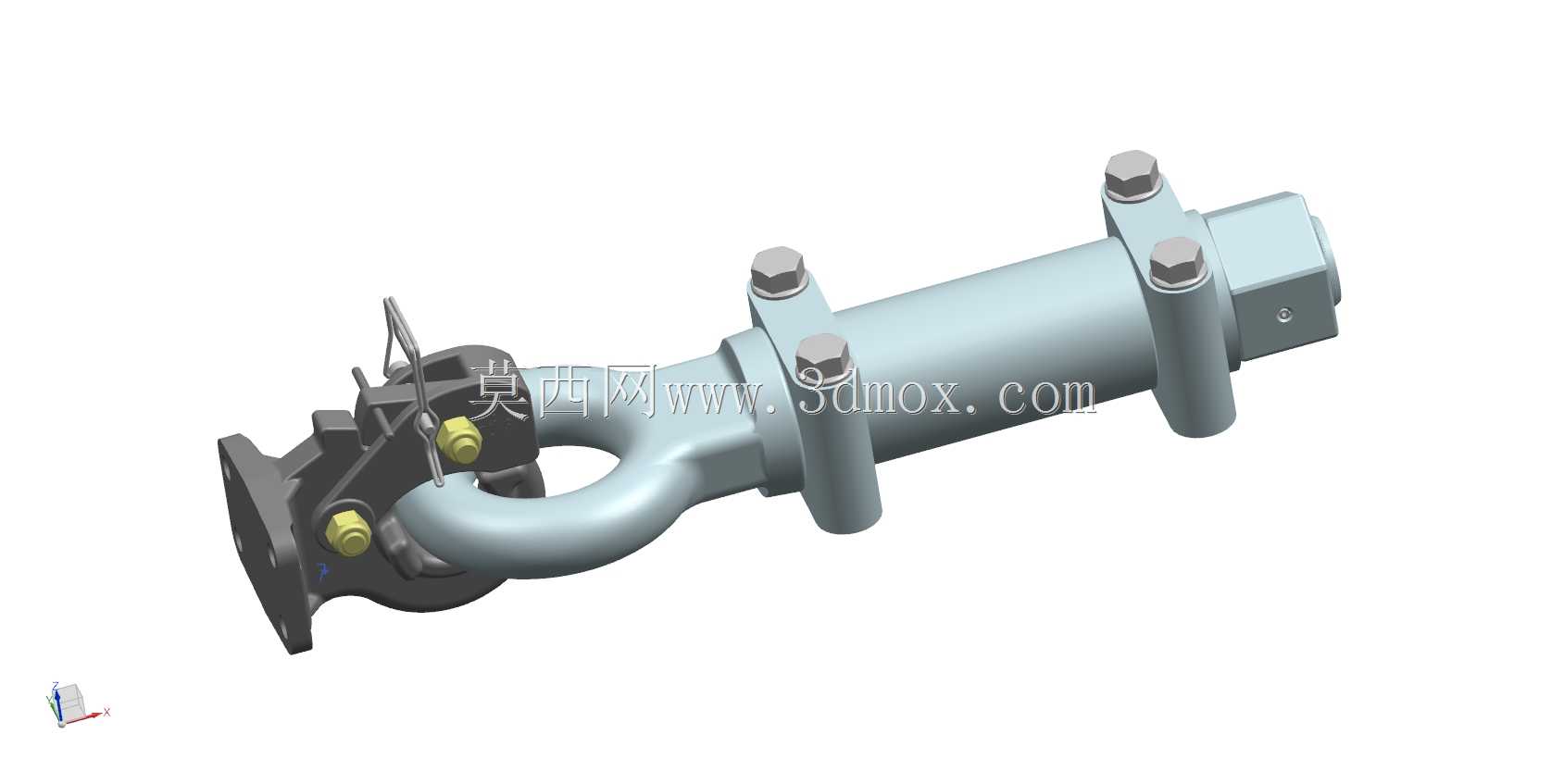

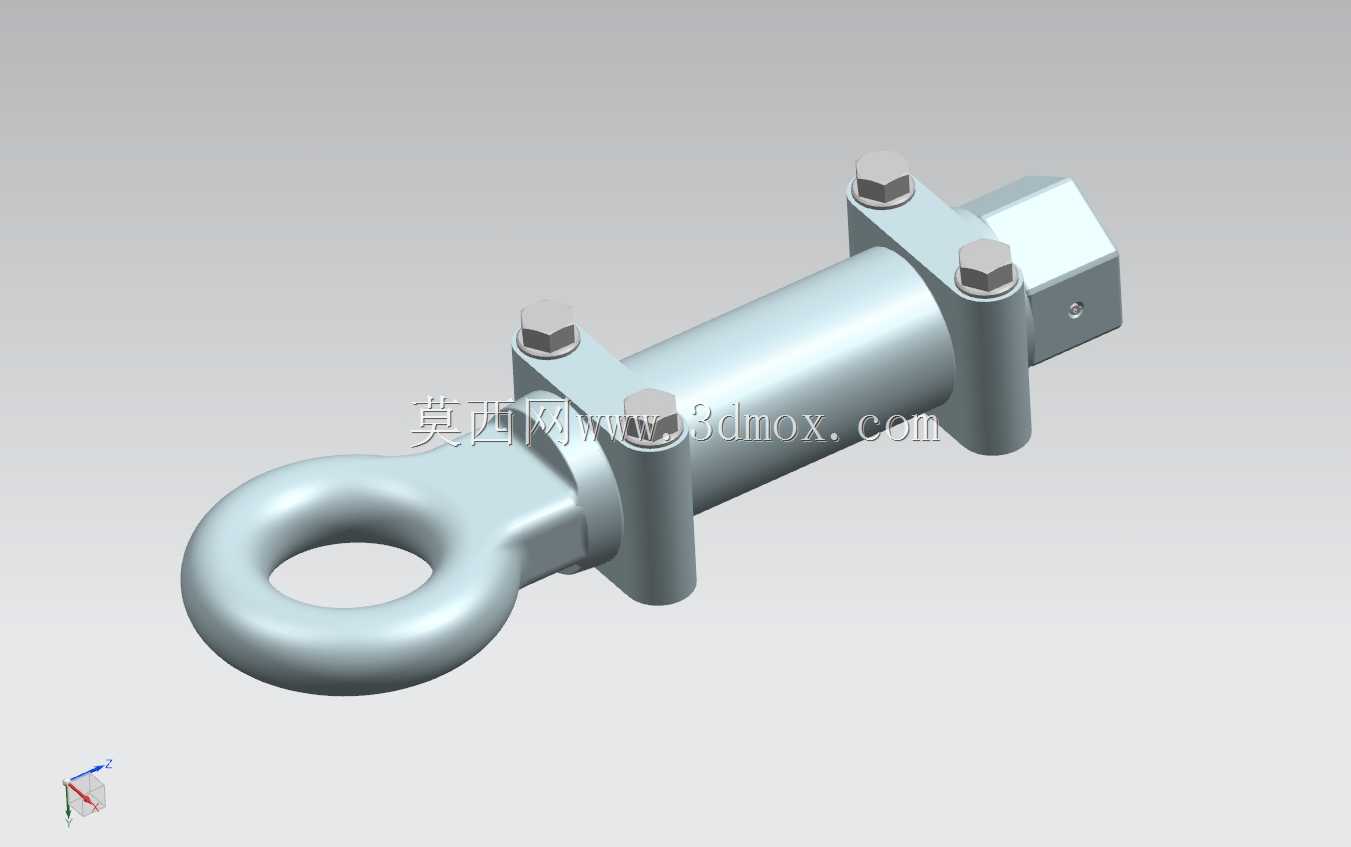

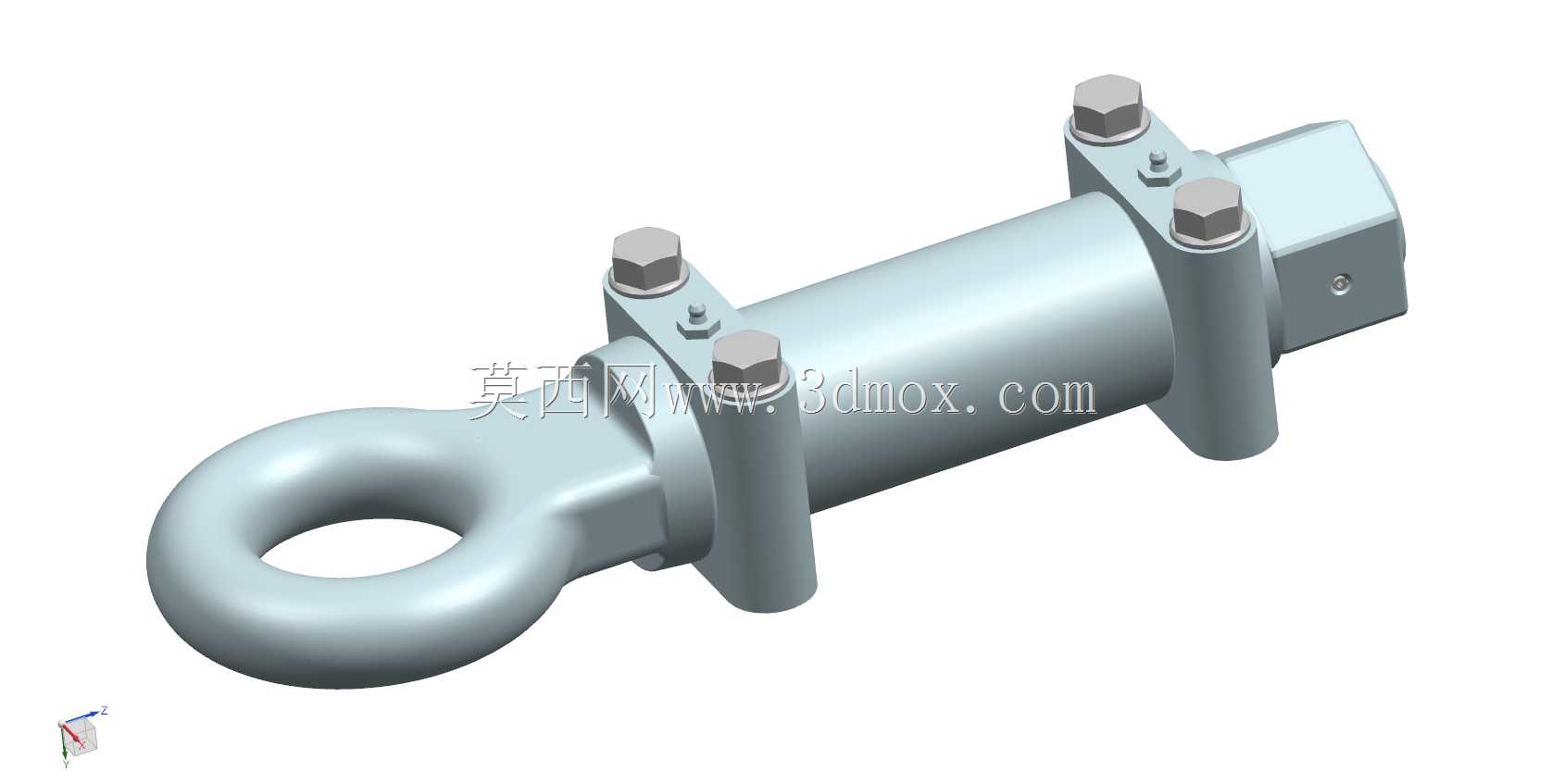

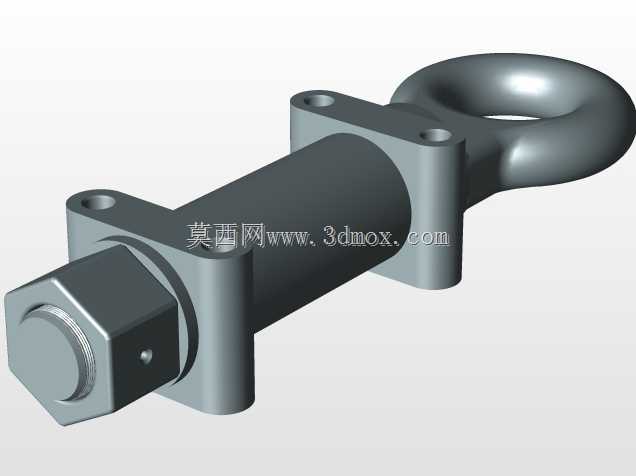

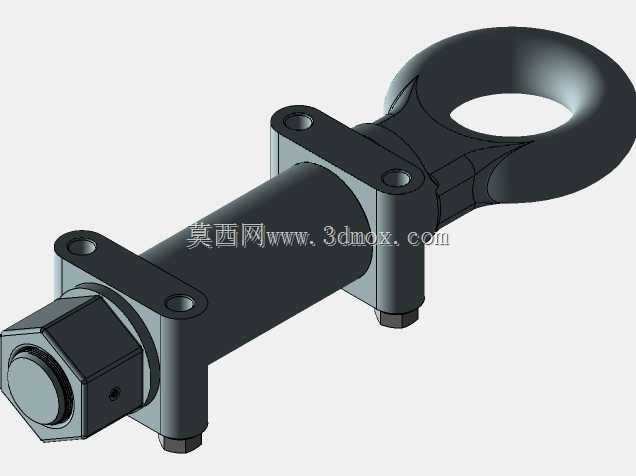

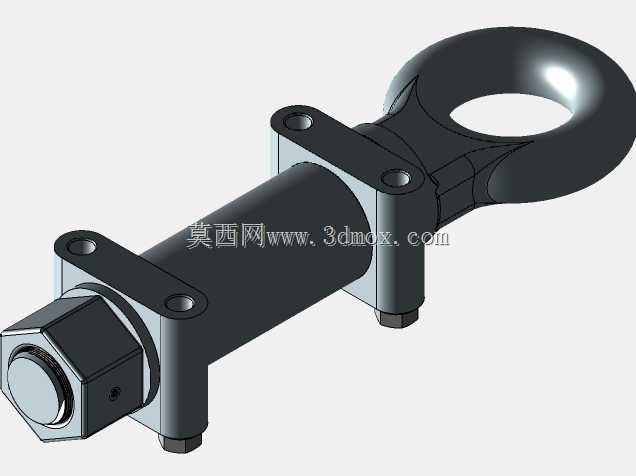

这款销钩式拖车联轴器，主要应用于货运卡车、轻型作业车辆与配套拖挂单元之间的牵引连接场景，是车辆拖挂作业环节中承担载荷传递、角度补偿的核心连接部件，能够适配非铺装路面、场地转运、短途拖运等多种复杂作业环境下的拖挂需求。在实际使用过程中，该部件一端通过环形销钩与车辆尾部的牵引基座挂接配合，另一端通过夹持式结构与拖车的牵引梁牢固固定，核心功能是在传递整车牵引拉力的同时，允许拖挂端相对于主车产生一定角度的旋转动作，以此补偿车辆行驶过程中，尤其是转向、通过起伏路面时，主车与拖车之间产生的相对铰接位移，避免刚性连接带来的结构应力集中，防止连接部位出现变形、断裂等失效问题，保障拖挂行驶过程的结构可靠性。从设计思路来看，这款联轴器采用了分体夹持式的主体结构，主体为中空圆柱式承载主体，环形牵引钩与主体采用一体化成型结构，保障牵引端的结构强度，避免焊接连接带来的强度短板；主体上配置了三组带六角锁紧螺母的紧固螺栓，通过螺栓预紧力将夹持座牢牢压合在拖车牵引梁上，既能够保证连接的紧固性，也可以适配一定尺寸范围内的不同规格牵引梁安装需求，降低安装适配的难度。在外形尺寸与安装边界上，该联轴器整体沿牵引方向呈长条形布局，环形牵引钩的内孔尺寸匹配常规卡车牵引销的直径规格，能够直接与多数标准车辆尾部牵引座配合挂接；夹持部位的开合范围覆盖常用的矩形牵引梁截面尺寸，安装时不需要对拖车原有牵引梁进行额外的打孔、焊接改造，仅通过螺栓锁紧即可完成固定，安装操作便捷；整体结构的径向尺寸经过优化，不会超出车辆尾部的常规安装边界，不会对车辆的离去角、尾部通过性造成额外影响，同时旋转铰接部位预留了足够的摆动间隙，能够满足车辆全转向角度下的拖挂动作需求，不会出现运动干涉问题。
