机加工固定式手动台钳夹持工装结构

这款手动台钳是机械加工、钳工装配、维修作业场景中极为常用的夹持类工装，核心作用是在锯切、锉削、攻丝、套丝、小型零件打磨、精密零件装配等工序中，稳定固定待加工工件，避免工件在受力过程中出现位移、晃动，保障加工精度与操作安全。从实际应用场景来看，它既可以单独固定在钳工工作台台面使用，也可作为配套夹具安装在小型钻床、铣床、砂轮机等设备的工作台上，适配多类轻小型加工场景的夹持需求，是金工实训、小型机加工车间、设备维修站点、五金加工工坊的基础必备工装。

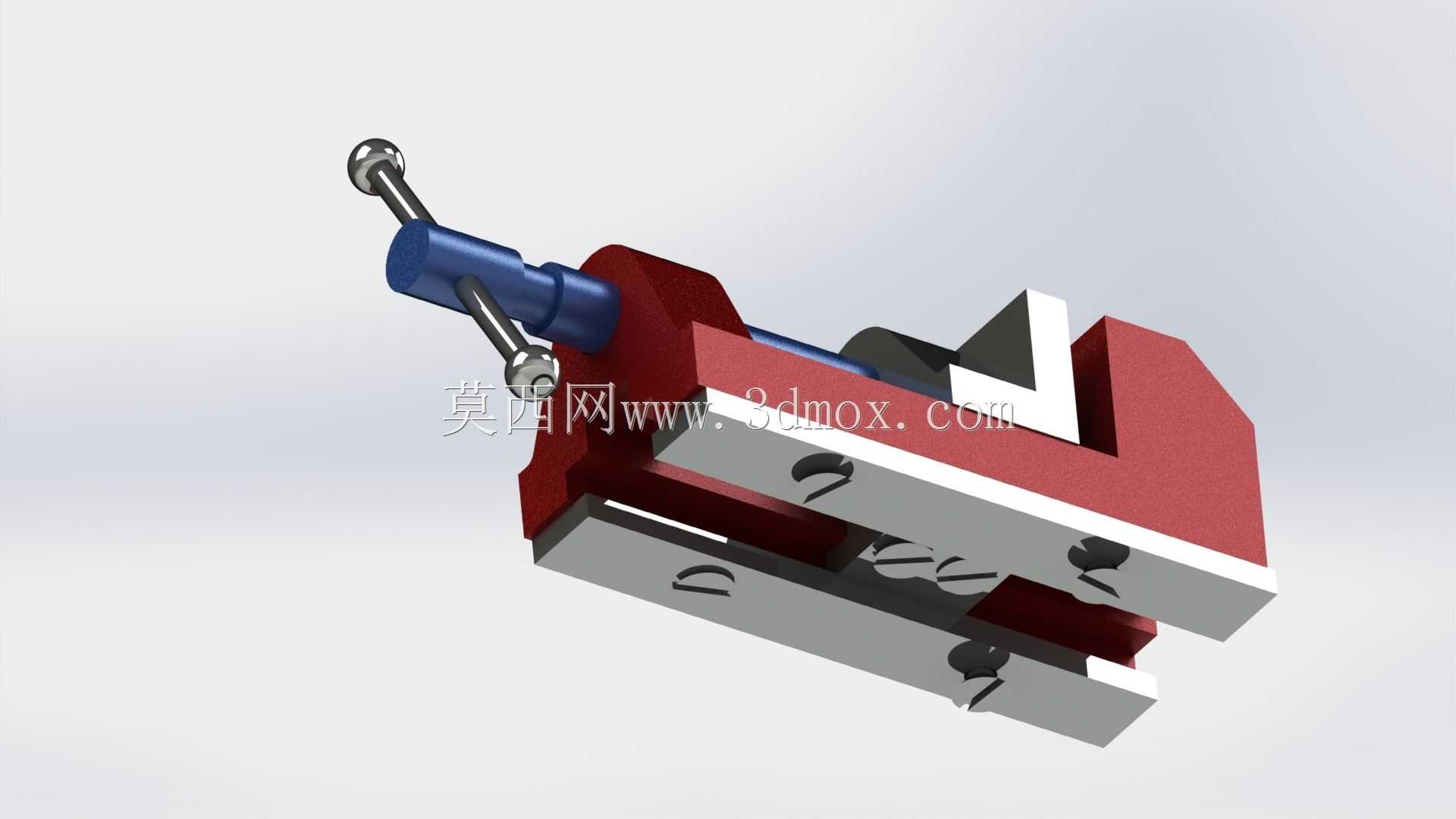

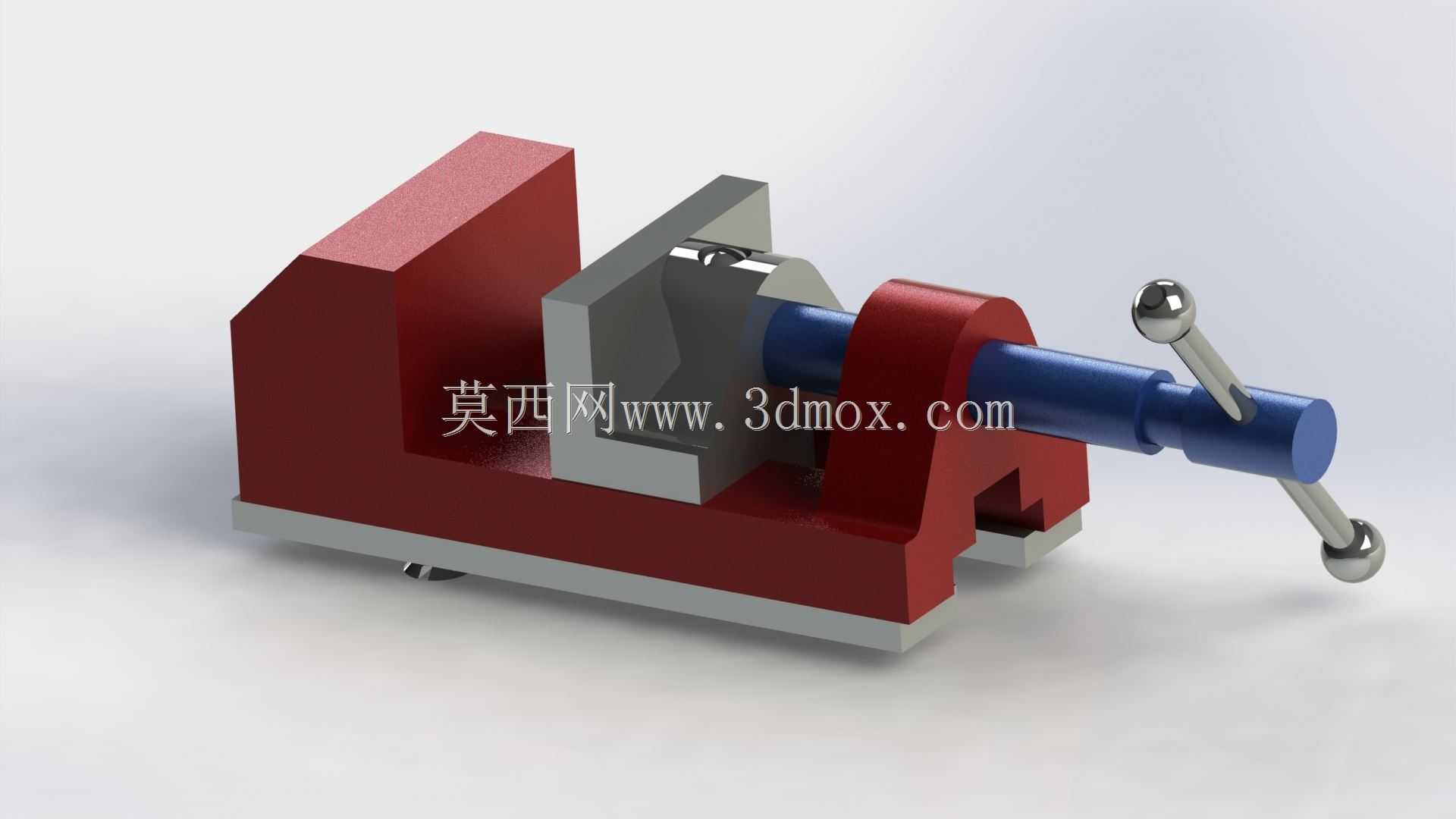

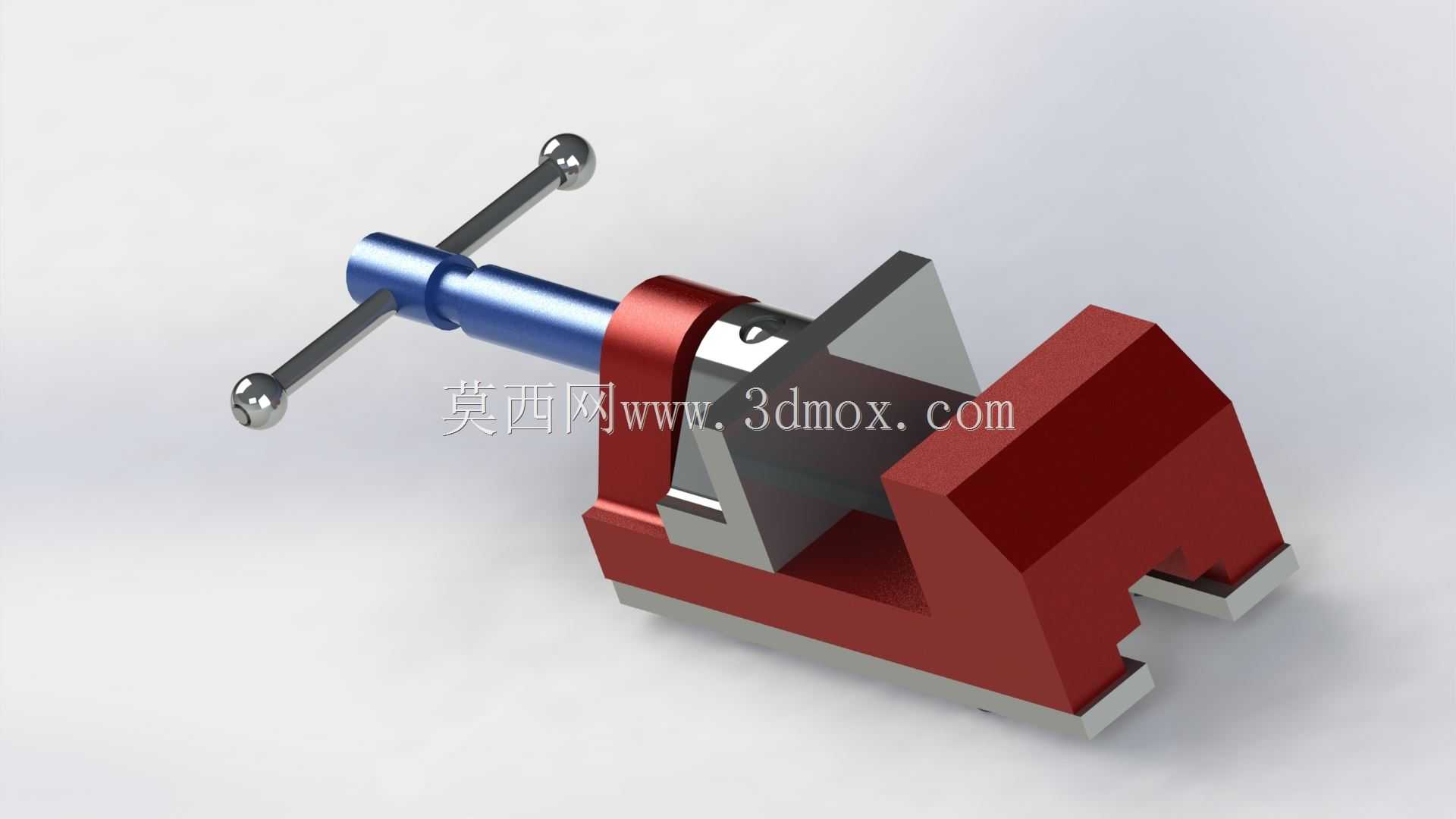

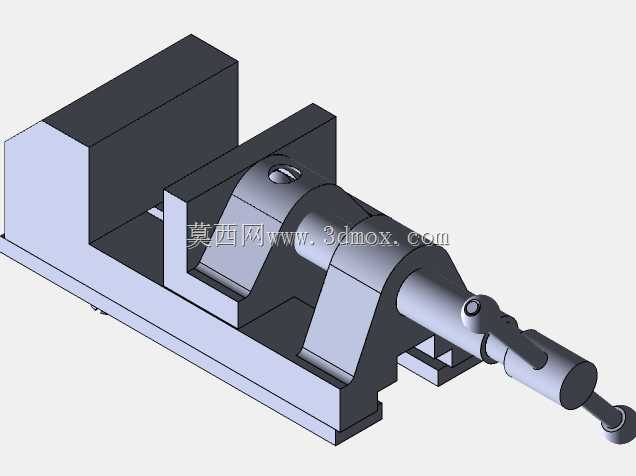

从功能特性来看，这款台钳采用丝杠副传动的手动夹紧结构，通过转动端部带金属球头的手柄带动丝杠旋转，驱动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面实现工件的夹紧与松脱，钳口部位预留了可更换的硬质钳口板安装位，可根据加工需求更换光面、齿面、软质钳口，既能满足硬质金属工件的牢固夹持需求，也可通过软质钳口避免铜、铝、塑料等软质工件表面被夹伤。钳身主体采用高强度铸铁材质打造，底座带有安装固定槽，可通过螺栓将台钳牢牢锁定在工作台面，承受加工过程中的敲击、切削作用力不会出现移位，整体结构刚性充足，夹紧力稳定，可适配不同尺寸规格的方形、圆形、异形工件夹持需求。

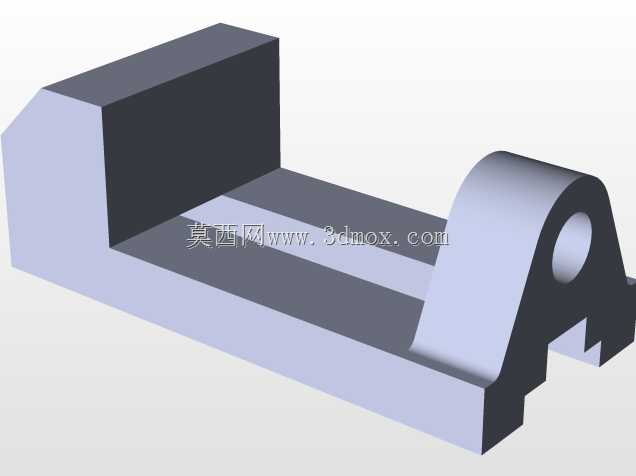

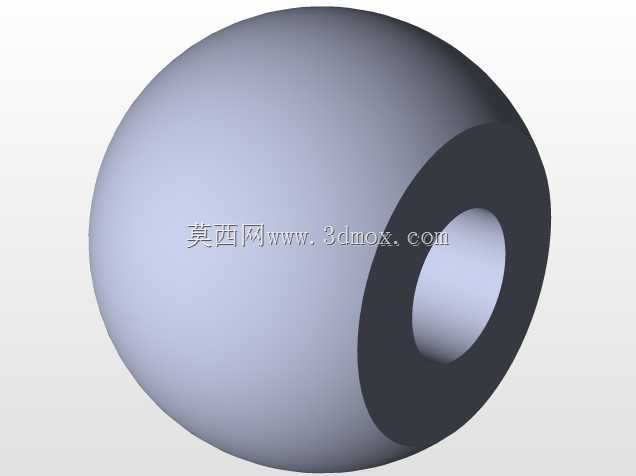

从设计思路来看，这款台钳的结构设计充分兼顾了操作便利性与结构耐用性：固定钳身与底座采用一体化铸造结构，最大化提升整体刚性，活动钳身与导轨的配合面经过精密加工，滑动顺畅无卡滞，丝杠传动副设置了防尘防护结构，避免加工过程中的金属切屑、粉尘进入传动缝隙造成磨损，延长工装使用寿命。手柄采用双球头设计，转动施力时受力均匀，操作人员可根据工件夹持需求灵活调整施力大小，避免夹紧力过大造成工件变形或夹紧力不足导致工件松动。从安装边界与外形尺寸来看，这款台钳的底座安装孔位间距符合常规钳工台的安装标准，安装时无需额外对工作台进行复杂改造，整体外形紧凑，占用工作台面空间较小，钳口张开行程可覆盖常规小型零件的夹持尺寸范围，既不会因体积过大造成工作台空间浪费，也不会因行程不足无法适配常规加工工件的夹持需求，整体结构设计完全贴合一线加工作业的实际使用需求，操作逻辑简单，新操作人员无需复杂培训即可快速上手使用。
