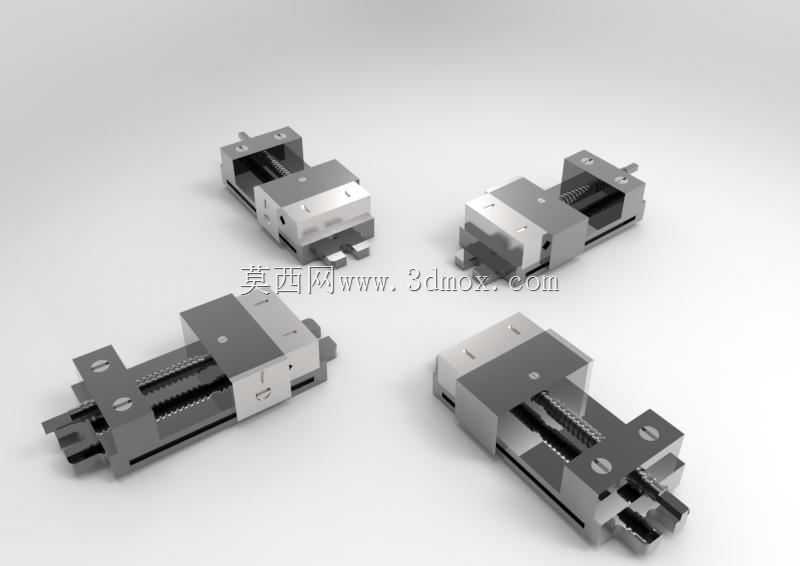

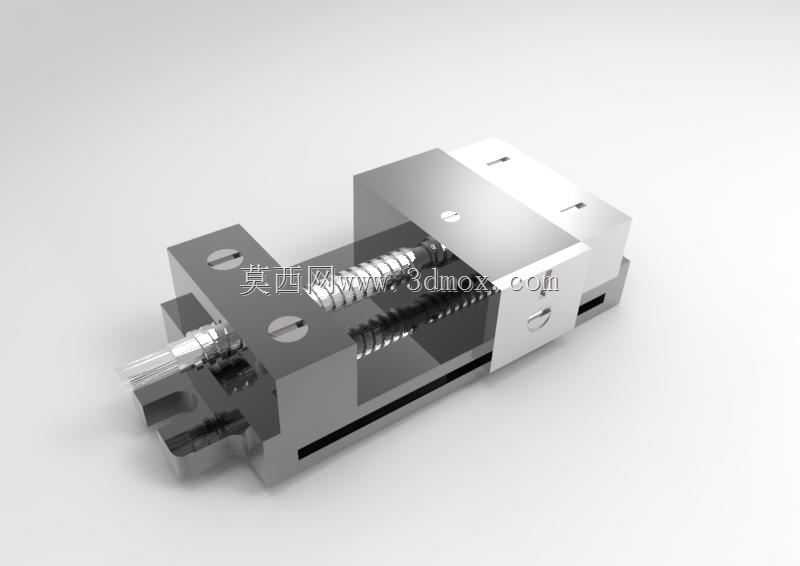

精密台钳装配结构三维设计

这款台钳是机械加工、装配检修、精密测量场景中不可或缺的基础工装夹具，广泛应用于金工实训车间、小型机加工工位、模具修配操作台、电子元器件精密组装工位等场景，核心作用是稳固夹持待加工或待装配的工件，避免作业过程中工件出现位移、晃动，保障锉削、钻孔、攻丝、零件修配、尺寸检测等工序的操作精度与作业安全。从功能特性来看，该台钳采用丝杠传动的经典夹紧结构，通过转动丝杠带动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面实现对工件的夹紧与松脱，钳身夹持面设计有防滑咬合结构，可在不损伤工件表面的前提下提供足够的夹持摩擦力，适配方形、矩形、异形等多种截面形状的工件夹持需求，夹紧行程覆盖常规小型零件的装夹尺寸范围，能够满足多数轻型加工作业的装夹要求。在设计思路上，这款台钳优先兼顾了结构刚性与操作便捷性，整体采用模块化装配设计，将固定钳身、活动钳身、传动丝杠、导向导轨、锁紧结构等部件拆分为独立可装配的单元，既保障了各部件的加工工艺性，降低零件加工的难度与成本，也便于后期的部件更换与维护保养；导向结构采用贴合式导轨设计，尽可能减小活动钳身移动过程中的配合间隙，避免夹紧工件时出现钳身上翘、偏移的问题，保障夹持精度；整体结构没有冗余的装饰性设计，所有结构都服务于夹持稳定性与操作便利性的核心需求，受力部位做了加厚处理，能够承受常规金工作业的敲击、锉削作用力，不会出现结构变形问题。从外形尺寸与安装边界来看，这款台钳属于小型精密台钳范畴，整体底座尺寸适配常规工作台的安装预留位，可通过螺栓固定在木质或金属工作台台面，也可搭配小型吸盘底座实现临时工位的快速固定，整体高度符合人体工学操作高度，作业时无需过度抬臂或俯身，钳身开口范围覆盖0至100毫米左右的常规工件尺寸，既不会因体积过大占用过多工作台操作空间，也能满足绝大多数小型零件的装夹需求，活动钳身的移动行程与钳口宽度做了匹配设计，夹持大尺寸工件时也能保证足够的咬合接触面积，避免工件受力不均出现滑脱。
