移动式起重机配套铰接式液压油缸结构

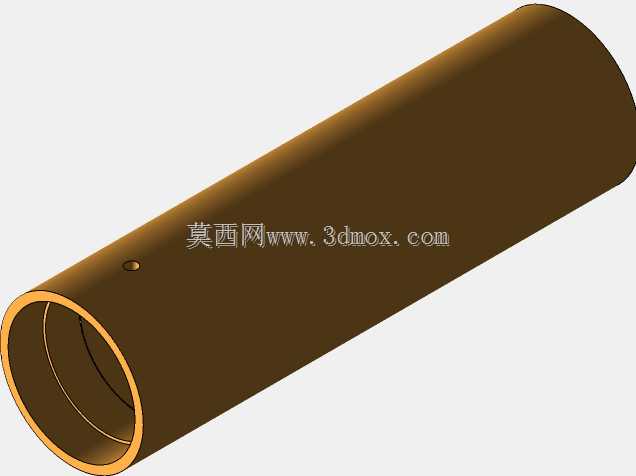

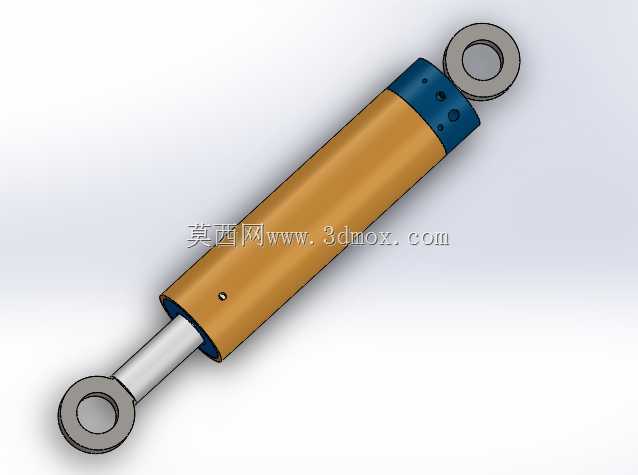

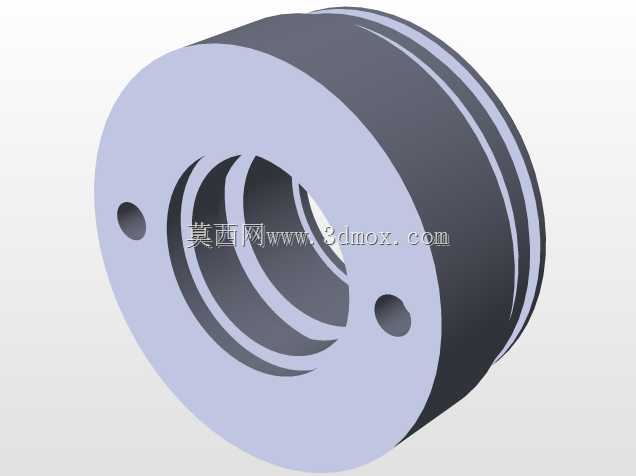

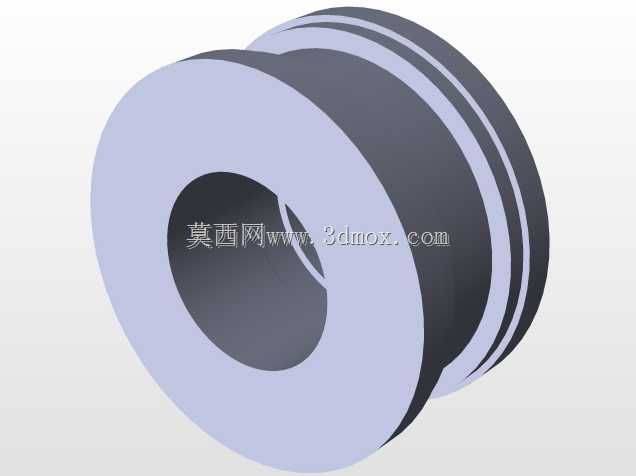

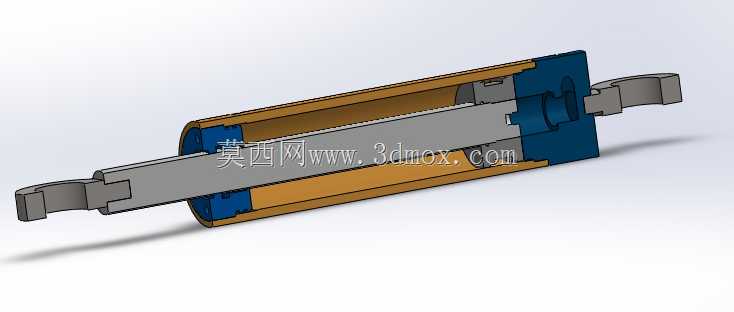

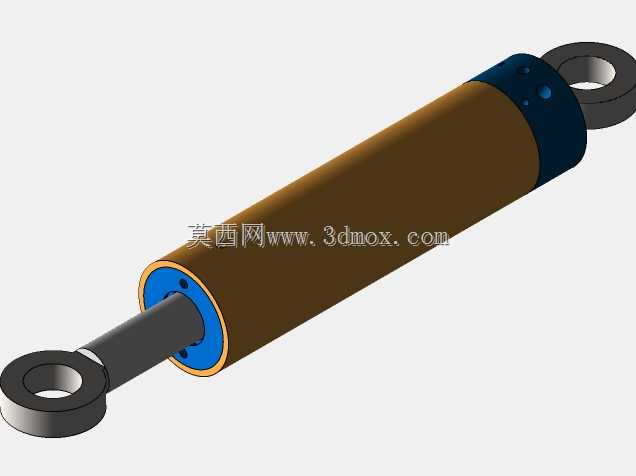

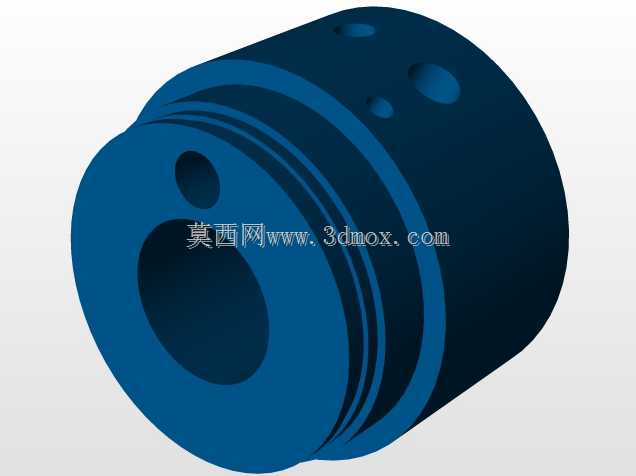

这款液压油缸主要适配移动式起重设备的变幅、伸缩支腿以及吊臂俯仰调节工况，同时也可通用在各类需要直线推拉执行动作的工程设备液压系统中，作为液压能转化为直线机械能的核心执行部件，承担着重载工况下的力传递与动作驱动作用。在移动式起重机的实际作业场景中，这类油缸需要承受频繁的交变载荷，既要在吊重作业时提供稳定的支撑推力，也要在设备转场、臂架收放时完成平顺的伸缩动作，两端带铰接吊环的结构设计，能够适配安装过程中一定角度的偏转偏差，抵消作业过程中结构形变带来的附加径向力，避免活塞杆承受偏载造成密封件磨损、杆体拉伤的问题。从功能特性来看，该油缸采用单杆双作用的结构设计，缸筒与端盖的密封结构经过优化，能够在户外多尘、温差变化大的作业环境下保持稳定的密封性能，无杆腔进油时可输出较大的推力完成重载举升动作，有杆腔进油时可带动活塞杆快速回缩，提升作业动作的响应效率。设计过程中重点考量了安装边界的适配性，两端铰接孔的同轴度、缸体外径与安装空间的预留间隙都经过匹配校核，既保证油缸在全行程伸缩过程中不会与周边的臂架结构、液压管路发生干涉，也通过合理的壁厚设计平衡了缸体强度与整体自重，避免给移动式起重设备增加不必要的负载。外形上采用了辨识度较高的防护配色，缸筒外壁做了防锈耐磨处理，活塞杆表面经过硬化处理，能够抵御作业过程中砂石、碎屑的刮擦，延长部件的使用寿命。在安装对接时，两端铰接孔可直接通过销轴与设备的安装支座连接，无需额外制作复杂的转接结构，降低现场装配的难度，同时铰接结构自带的转动余量，能够适配起重作业时臂架角度变化带来的安装位偏移，让力的传递始终保持沿活塞杆轴向的状态，减少不必要的侧向力损耗，保障油缸长期重载作业下的结构可靠性。
