剪叉式液压升降作业支撑结构设计

　　在车间工位物料转运、中小型设备检修顶升、工装夹具高度适配这类场景里，剪叉式液压升降结构的应用占比一直不低，不同于导轨式直顶结构的大安装空间需求，这类剪叉折叠结构在收拢状态下的整体高度可以控制得很低，能适配很多安装高度受限的工位，比如流水线旁的物料接驳工位，安装基面到作业面的收拢间隙往往不足200mm，直顶液压缸的安装行程根本无法满足，而剪叉结构通过臂杆的折叠收拢，刚好能填补这类场景的使用空白。

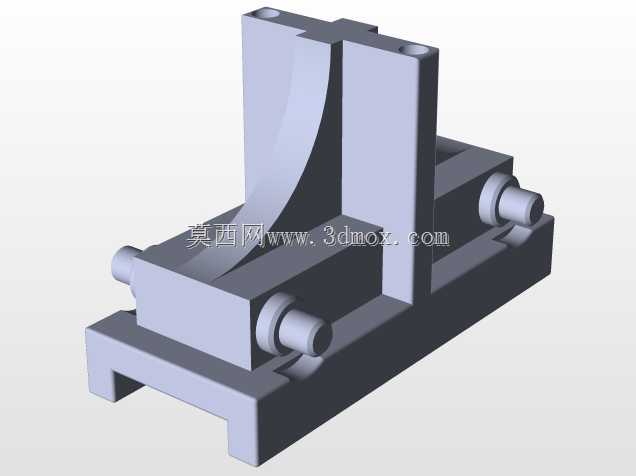

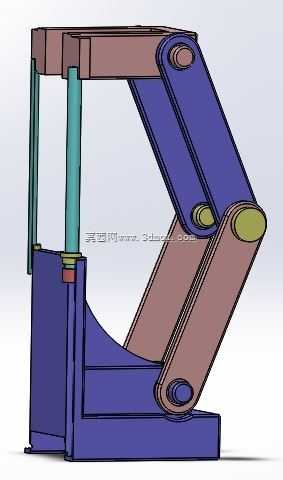

　　这套结构的核心受力路径做了针对性优化，底部基座采用整体式箱型焊接结构，安装基面预留了四个通孔用于地脚螺栓固定，安装时需要保证基座平面的平面度公差不超过0.1mm/m，避免臂杆铰接点出现偏载导致的轴销磨损加速。中间的液压驱动缸采用垂直布置方式，缸体底端铰接在基座中心的加强筋位置，活塞杆顶端直接顶推上层作业平台的中心支撑座，这种布置方式相比斜置液压缸的结构，能减少水平方向的分力损耗，液压系统的工作压力可以降低15%左右，同时也能避免臂杆在升降过程中出现侧向滑移的问题。

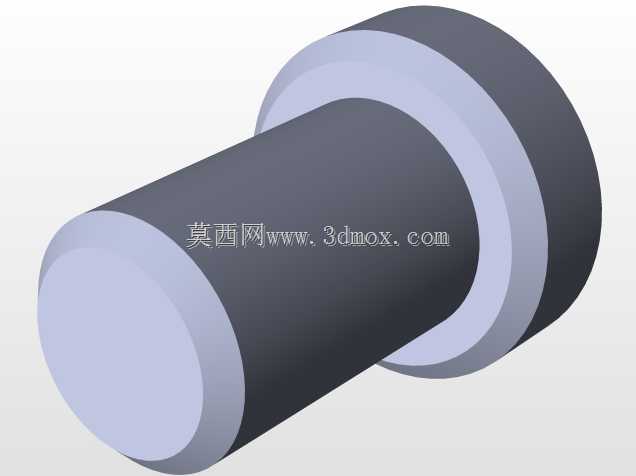

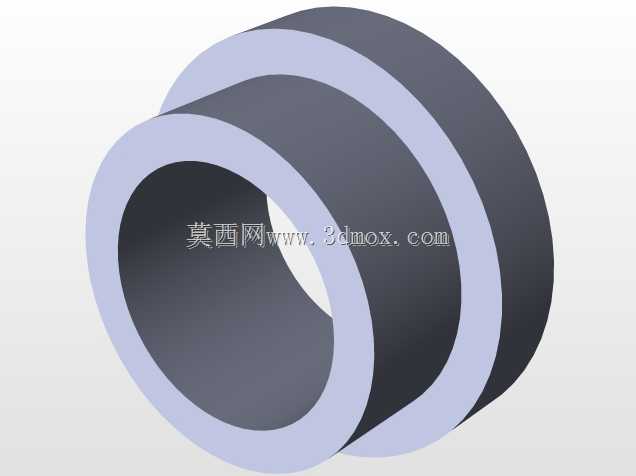

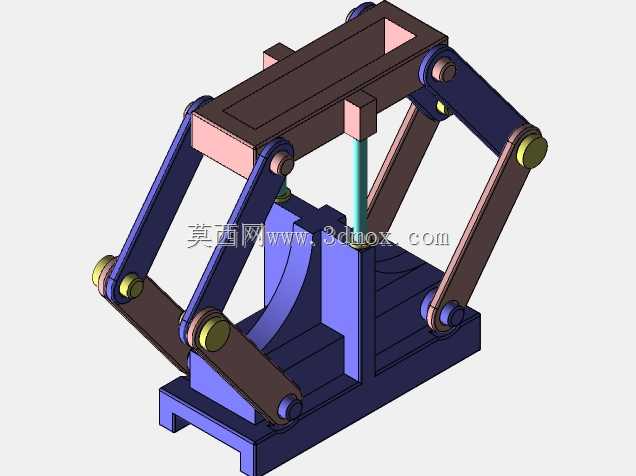

　　剪叉臂采用对称双组布置，左右两组臂杆通过中间的横向连接轴形成刚性整体，每个铰接点都采用了带自润滑衬套的铰接结构，轴销和衬套的配合间隙控制在0.02-0.05mm之间，既保证臂杆转动的灵活性，又能减少升降过程中的晃动量。臂杆的截面采用矩形钢焊接结构，在铰接点位置做了局部加厚处理，避免应力集中导致的臂杆变形，上层作业平台的台面做了防滑处理，边缘预留了工装安装的T型槽，方便根据实际使用需求固定不同的夹具或者物料托盘。

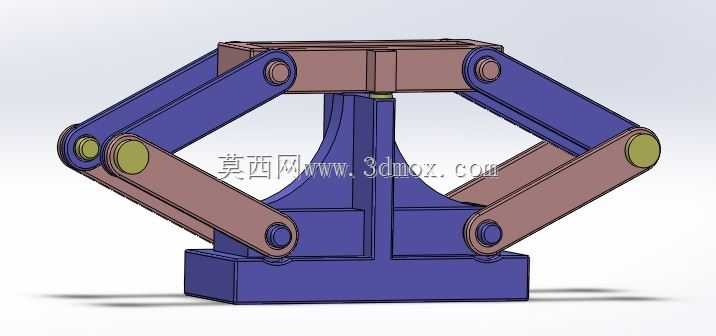

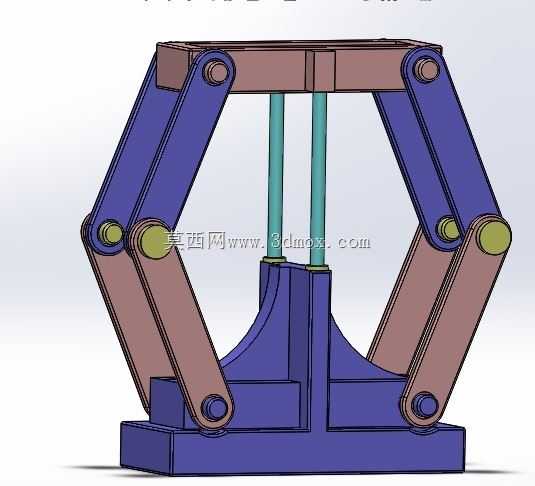

　　从安装边界来看，这套结构完全收拢时的整体外轮廓尺寸控制在长600mm、宽400mm、高180mm的范围内，完全伸出后的最大作业高度可以达到450mm，额定顶升载荷在500kg左右，能覆盖绝大多数中小型工位的升降需求。设计过程中特意做了极限位置的硬限位，在剪叉臂完全收拢和完全展开的位置都设置了聚氨酯缓冲块，避免液压缸行程走到极限时出现刚性碰撞，同时在液压回路里预留了防爆阀接口，一旦液压管路出现破裂泄漏，防爆阀能瞬间锁死液压缸的油路，避免平台突然下坠引发安全事故。

　　不同于大载荷固定式升降台的厚重设计，这套结构的整体重量控制在45kg左右，除了地脚固定的安装方式，也可以在基座底部加装脚轮做成移动式升降小车，适配车间内不同位置的临时顶升作业需求。在做运动仿真验证的时候，特意校核了整个升降行程内的臂杆受力变化，在行程中段也就是平台升到220mm左右高度的时候，臂杆的铰接点受力达到峰值，这时候的轴销剪切安全系数取到了3.5，完全满足通用工业场景的使用要求。另外，上层平台和剪叉臂的连接位置采用了可滑动的铰接槽，平台升降过程中铰接轴可以在槽内小范围滑动，补偿臂杆转动带来的水平位移，避免平台出现卡滞。

　　实际使用中，这类结构的维护点也比较集中，只需要定期给每个铰接点的衬套加注润滑脂，检查液压管路的密封件是否有老化渗漏即可，相比多节伸缩式的升降结构，维护成本能降低60%以上。很多自动化生产线的工位高度调整环节，都会选用这类结构作为高度执行终端，因为它的升降过程线性度好，配合位移传感器可以实现毫米级的高度定位，能满足精密装配工位的高度调整需求，比如小型零部件的压装工位，就可以把压装机头固定在这个升降平台上，通过调整平台高度来适配不同高度的工件压装需求，不需要额外更换工装，能大幅缩短产线的换型时间。
