弧形多立柱阵列式喷嘴喷淋装置结构

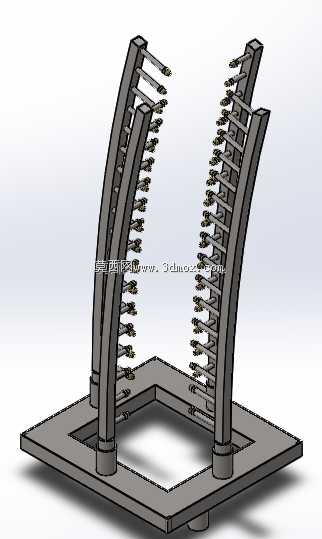

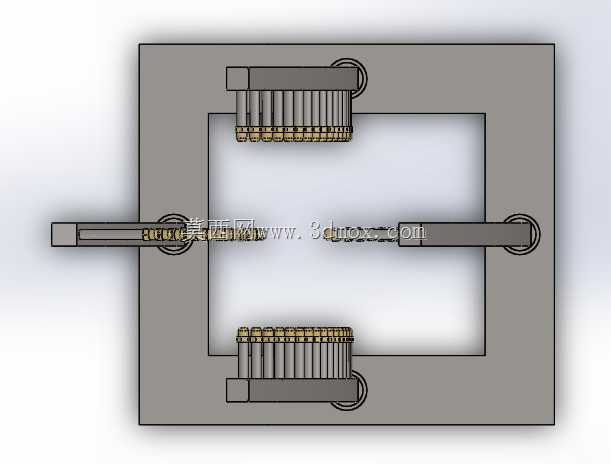

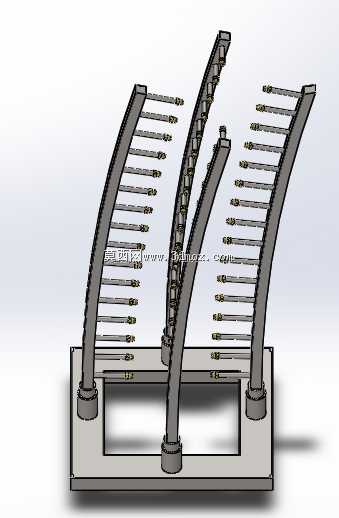

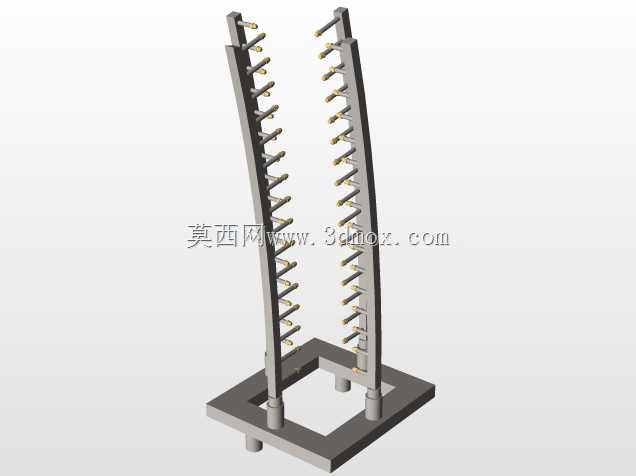

　　这套弧形多立柱阵列式喷嘴喷淋结构，主要面向需要均匀覆盖特定曲面区域的流体喷淋作业场景，常见于工业清洗、表面处理、农业喷灌、工业加湿降尘等领域，核心作用是通过多组弧形立柱上的阵列喷嘴，实现对目标区域的无死角流体覆盖，避免传统直排喷嘴在弧形作业面出现的喷淋盲区、流量分布不均问题。从结构设计来看，整套装置采用方形中空底座作为承载基础，底座上垂直固定四根向外弧形弯曲的支撑立柱，每根立柱沿弧面走向等距排布多个喷嘴接口，喷嘴的喷射角度经过预先校核，所有喷嘴的喷射范围叠加后可形成完整的扇形覆盖区域，相邻喷嘴的喷射扇面存在15%左右的重叠量，避免边缘区域出现喷淋空白。设计过程中首先确定了作业覆盖范围的边界参数，以底座中心为原点，

　　四根立柱分别对应四个象限的弧形轨迹，立柱的弯曲弧度匹配目标作业面的曲率，保证每个喷嘴到作业面的垂直距离偏差控制在5%以内，确保不同位置的喷嘴喷射压力、覆盖范围一致性。底座采用中空框型结构，一方面可以减轻整体重量，另一方面内部可集成流体输送主管道，每根立柱底部与底座的连接位置设置密封接口，立柱内部为中空流道，直接连通底座主管道与各个喷嘴，无需额外布置外露管路，减少管路接头的泄漏风险，同时让整体结构更紧凑。安装边界方面，底座的四个角预留了螺栓固定孔位，可直接通过膨胀螺栓或连接螺栓固定在混凝土基础、设备机架上，安装时需要保证底座的水平度偏差不超过千分之二，避免立柱倾斜导致喷淋覆盖区域偏移；立柱的高度根据作业覆盖半径确定，

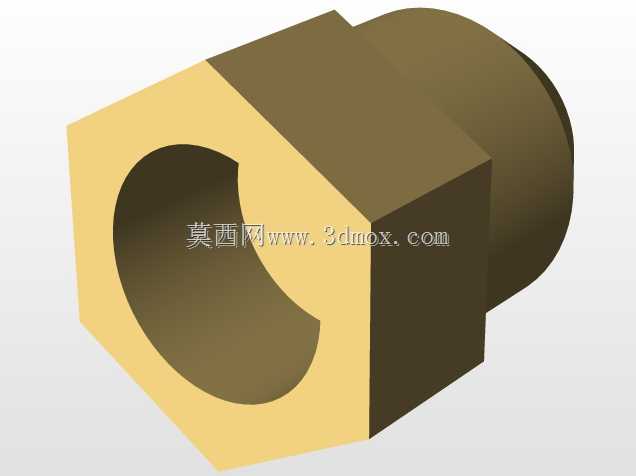

　　弧形段的曲率半径可根据实际作业需求调整，喷嘴采用标准螺纹接口，可根据流体介质类型、喷射压力需求更换不同流量、不同喷雾角度的喷嘴头，适配清水、清洗液、消毒液、加湿水雾等不同介质的喷淋需求。从功能特性来看，这种弧形阵列结构相比传统的直杆式喷淋架，在相同的安装占地面积下，覆盖范围提升40%以上，且流体分布均匀度可达到90%以上，减少了因喷淋不均导致的作业质量问题，比如在工业零部件清洗场景中，可避免部分区域清洗液覆盖不足导致的清洗残留，在农业喷灌场景中可避免局部区域浇水过多或过少的问题。结构受力方面，每根弧形立柱的根部做了加厚过渡处理，配合底座的框型加强筋结构，可承受管路内0.6MPa以内的流体压力，不会出现立柱变形、根部开裂的问题；

　　喷嘴的排布沿立柱弧面螺旋错位，避免上下层喷嘴的喷射流互相干扰，保证每个喷嘴的喷射流都能顺利到达目标作业面。实际选型应用时，可根据需要的喷淋覆盖宽度调整立柱的数量、弧度以及喷嘴的排布密度，小范围覆盖可采用双立柱结构，大范围覆盖可扩展至六根或八根立柱，底座的尺寸也可随立柱数量同步调整，保证整体结构的稳定性。这套结构的三维建模过程中，重点校核了弧形立柱的流道通畅性、喷嘴的喷射角度叠加效果、底座的安装适配性，所有连接尺寸都采用标准公制参数，可直接对接常规的流体管路配件，无需额外定制非标连接件，降低生产制造成本与后期维护难度。
