平行轴双支撑板齿轮传动机构设计

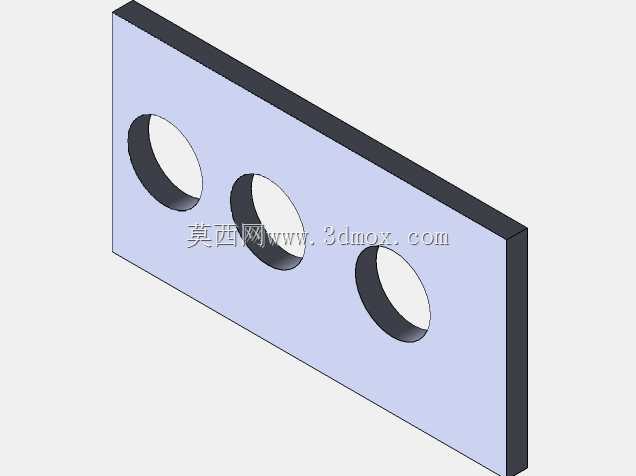

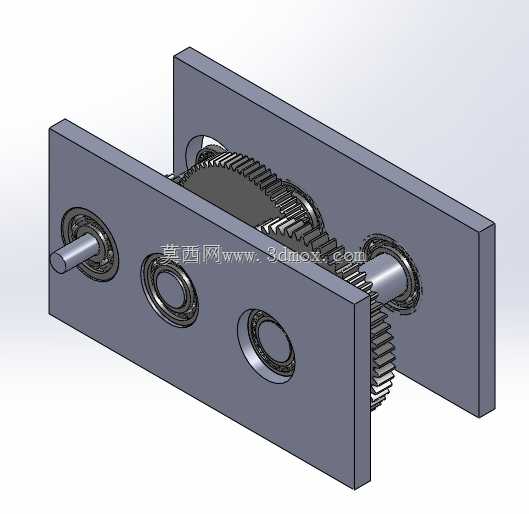

　　这套平行轴齿轮传动结构，在小型动力传输场景里适配性极强，常见于桌面级输送设备、小型实验台动力传递、轻工辅助设备的动力换向与减速环节，核心作用是在固定的安装空间内完成两根平行轴之间的扭矩传递，可根据啮合齿轮的齿数比匹配不同的减速增扭需求，适配小功率动力输入的工况。从结构布局来看，两块平行布置的立式支撑板是整个组件的安装基准，板件上预先加工了对应轴系的安装孔位，孔位的同轴度、孔间距公差直接决定后续齿轮啮合的侧隙与接触精度，设计时需要先根据传递扭矩计算轴的最小直径，再匹配对应规格的深沟球轴承，轴承直接嵌入支撑板的预制沉孔内，省去了额外的轴承座零件，既压缩了整体安装空间，也减少了装配时的零件对齐工作量。

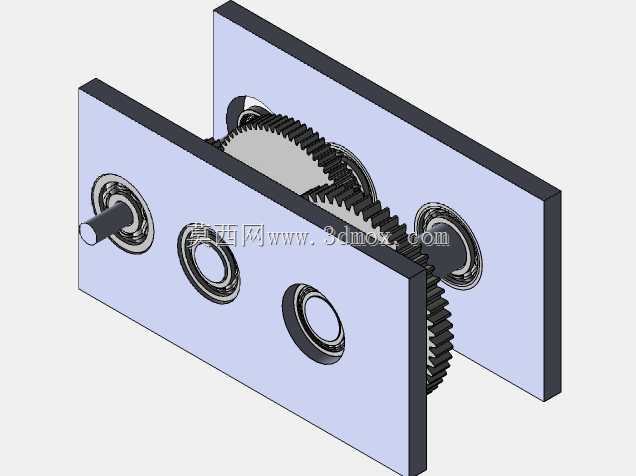

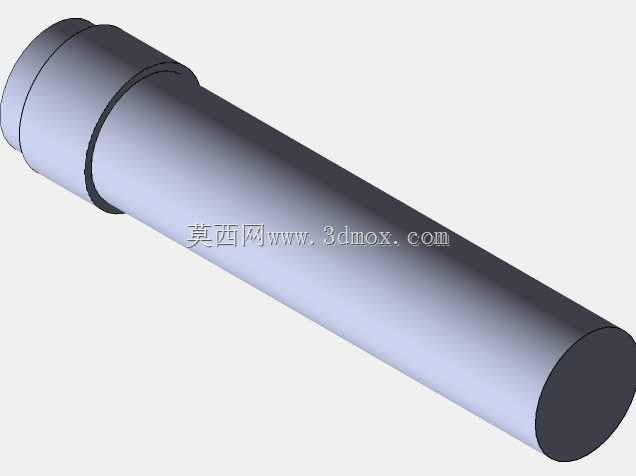

　　轴系部分采用输入轴与输出轴平行布置的方案，输入轴伸出支撑板外侧的轴段做了光轴处理，可通过联轴器直接连接驱动电机输出端，轴上的齿轮与轴采用键连接周向固定，轴肩与轴承内圈端面贴合实现轴向定位；中间啮合的齿轮组根据传动比需求匹配齿数，相邻齿轮的啮合侧隙控制在合理范围，避免负载下出现卡滞或传动噪音过大的问题，齿轮端面与支撑板内壁预留足够的间隙，防止运转过程中出现摩擦剐蹭。设计过程中需要优先确定安装边界：两块支撑板的间距要覆盖所有齿轮的齿宽，同时预留轴承安装的轴向空间，支撑板的厚度要满足轴承压装后的支撑强度，避免长期负载下板件出现形变导致孔位偏移；轴的伸出长度需要匹配外接驱动件与负载件的安装尺寸，伸出端的轴径公差按照配合要求选取，

　　保证联轴器或带轮的装配可靠性。实际装配时需要先将轴承压装到对应轴的轴颈位置，再将齿轮与轴完成周向固定，随后把整组轴系从两块支撑板的内侧对准安装孔位穿入，确认轴承完全嵌入支撑板的沉孔后，可通过孔用挡圈或者端盖完成轴承外圈的轴向固定，装配完成后需要手动转动输入轴，检查整组齿轮传动是否顺畅，有无卡滞点、异常摩擦感，同时观察齿轮啮合的接触斑点是否处于齿面中部，若出现偏载则需要微调支撑板的平行度或者轴系的轴向位置。这类结构的优势在于零件集成度高，没有冗余的外壳结构，整体重量轻，安装时只需要固定两块支撑板的底部安装孔即可完成整机固定，非常适合对安装空间、设备自重有严格限制的小型机械场景，在传动比不大的动力传递工况下，传动效率可以保持在较高水平，

　　日常维护只需要定期在齿轮啮合面补充润滑脂，检查轴承的运转异响即可，不需要复杂的拆解维护流程。设计时还需要考虑工况负载的波动，若存在瞬时冲击负载，需要适当加大轴的直径、提升齿轮的模数，避免轮齿断裂或者轴出现弯曲形变，支撑板的材质可根据使用环境选用普通碳钢或者铝合金，碳钢材质的支撑强度更高，适合负载稍大的场景，铝合金材质重量更轻，适合便携类或者对自重敏感的设备。
