集成式气动电磁阀组三维结构设计

　　这款集成式气动电磁阀组的设计，最初是针对多工位自动化装配线的气路集中控制需求展开的，在3C电子组装、小零件冲压上下料、包装线分料机构这类需要多路独立气动执行元件协同动作的场景里，分散布置的单电磁阀不仅会占用大量安装空间，气路管线排布杂乱带来的漏气风险、维护排查难度高的问题一直是现场运维的痛点，集成阀组的结构形式正是为解决这类工程问题而生。

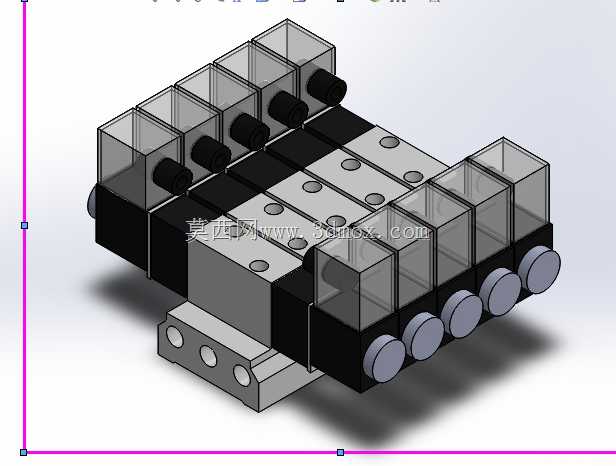

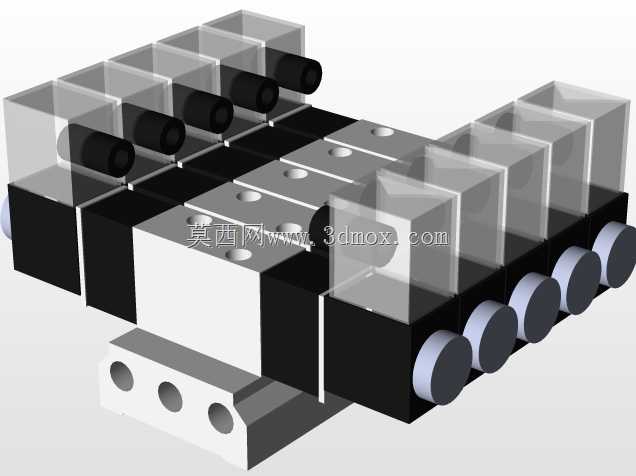

　　从实际功能层面看，该阀组将8位两位三通电磁阀集成在统一的汇流板基座上，每一路阀都可独立控制对应气缸、气爪或者真空发生器的气路通断与换向，单阀的额定工作气压覆盖0.15-0.8MPa的常规工厂气动系统压力区间，能够满足绝大多数轻工业自动化场景的执行元件驱动需求。阀体上部的透明罩壳是手动调试按钮的防护结构，在设备调试阶段无需接入控制信号，直接按压罩壳内的手动按钮即可强制切换阀位，快速排查对应气路的执行元件动作是否正常，避免了逐段拆管排查的繁琐操作。阀体侧部的圆形接口是统一的供气与排气接口，汇流板内部预制了连通的供气通道与排气通道，无需为每一片阀单独连接主供气管，仅需在汇流板端接入主气源、引出总排气管即可完成主气路连接，大幅减少了外露管线的数量。

　　设计过程中首先确定的是汇流板的流道尺寸，结合单阀最大1000L/min的通流能力，内部公共供气通道的直径设置为8mm，公共排气通道直径设置为10mm，避免多阀同时动作时出现供气压力不足、排气不畅导致的气缸动作滞后问题。每片阀与汇流板的连接面都设计了嵌入式密封圈安装槽，采用丁腈橡胶O型圈实现面间密封，相比传统的管接头密封形式，集成结构的密封点数量减少了60%以上，长期运行下的漏气概率大幅降低。电磁驱动部分采用低功耗线圈设计，单阀持续通电功耗仅1.8W，整组阀满负荷工作时的总功耗也不超过15W，无需额外配置大电流的控制输出点，常规PLC的晶体管输出点即可直接驱动，简化了电气控制回路的设计。

　　安装边界方面，整组阀的基座采用标准宽型铝型材加工而成，底部预留了两条通长的T型安装槽，既可以通过T型螺栓直接固定在设备的铝型材机架上，也可以通过加装L型安装支架固定在平板安装面上，安装孔位的间距兼容市面上主流的同规格阀岛安装尺寸，替换现有设备上的老旧阀组时无需重新加工安装孔位。整组阀的总宽度控制在180mm以内，总高度110mm，总深度75mm，相比分散布置8个单电磁阀加独立汇流板的结构，占用的安装空间减少了45%，非常适合安装空间局促的小型自动化设备内部。接线部分采用顶部统一的接插件结构，所有阀的控制信号线都汇总到一个多针接插件上，设备接线时只需将预制的线束插头插入即可完成所有阀的电气连接，避免了逐根接线的错接风险，后期更换阀片时也无需拆除全部接线，拔下对应阀的线圈插头即可单独更换故障阀片，维护时间相比分散式阀组缩短70%以上。

　　在细节结构处理上，阀体的排气端预留了消音器安装螺纹，可根据现场噪音要求加装不同消声效果的排气消音器，避免高压气体直接排出产生的尖锐噪音影响车间作业环境。手动操作按钮采用了防误触设计，透明罩壳需要掀开一定角度才能按压到按钮，避免设备运行过程中受碰撞误触发手动按钮导致的设备误动作。汇流板的两端都预留了扩展接口，后续如果需要增加控制气路数量，只需在现有阀组的端部加装同规格的阀片与密封垫即可扩展控制路数，无需更换整个阀组，降低了设备后续改造的成本。
