止动器配套活塞式液压缸结构设计

　　在重型冶金产线的物料止挡工位、大型输送设备的定点锁止机构、工程装备的负载限位单元中，这类带止动功能的活塞式液压缸是承担直线负载锁止、精准位置保持的核心执行元件。不同于常规仅做往复推拉动作的通用油缸，这款缸体的设计从一开始就瞄准了需要长时间保持负载位置、无 creeping 位移的工况，核心是在150mm缸径、100mm杆径的参数基础上，匹配2700mm的超长行程，满足大跨度工位上的止动动作需求。

　　从结构设计逻辑来看，这款油缸采用了双作用活塞式的基础架构，缸筒选用高精度冷拔无缝管加工，内壁粗糙度控制在Ra0.4以内，配合活塞上的格莱圈+斯特封组合密封，既可以保证2700mm全行程往复运动时的密封可靠性，又能将内泄量控制在行业标准允许的极低范围，避免长时间保压时出现负载滑移。活塞杆表面采用中频淬火后镀硬铬处理，镀层厚度控制在0.03-0.05mm区间，硬度达到HRC58以上，既能抵御长行程往复运动中导向套的磨损，也能适应冶金、矿山类工况下的粉尘、水汽腐蚀环境，避免活塞杆出现锈点、拉痕导致密封件过早损坏。

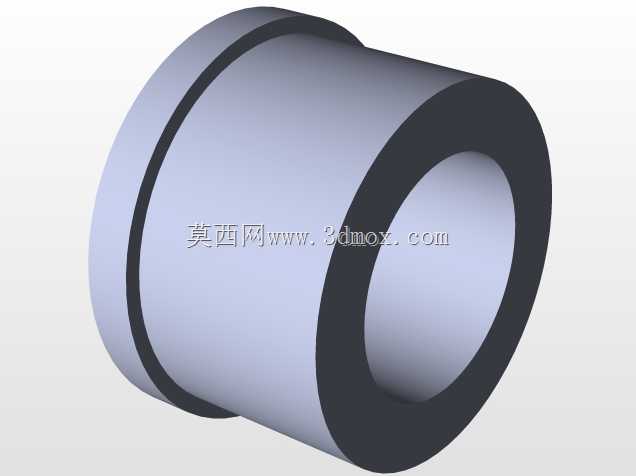

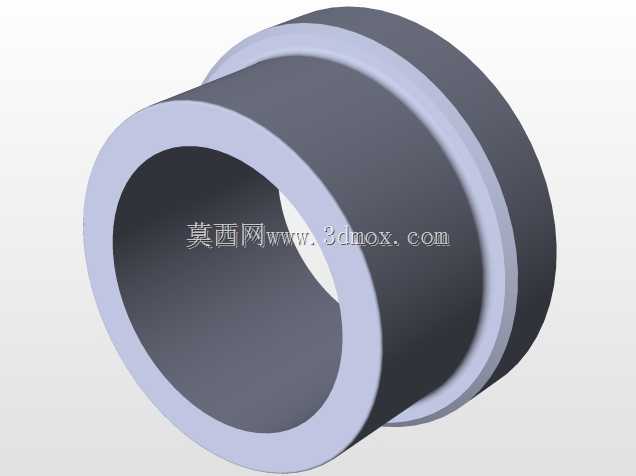

　　考虑到2700mm的长行程特性，设计时在缸筒两端都设置了缓冲结构，当活塞运行到行程末端15mm位置时，缓冲柱塞会提前切入端盖的缓冲腔，通过节流槽逐步封闭回油通路，让活塞平稳减速，避免高速运行到行程端点时出现刚性撞击，既保护了缸体自身的结构强度，也能减少止动动作时对配套止动机构的冲击载荷。导向套采用了铜基合金镶嵌聚四氟乙烯导向带的结构，相比普通铸铁导向套，它的承载能力更强，摩擦系数更低，即使活塞杆承受一定的径向偏载，也能保证运动顺畅，不会出现卡滞、拉缸的问题。

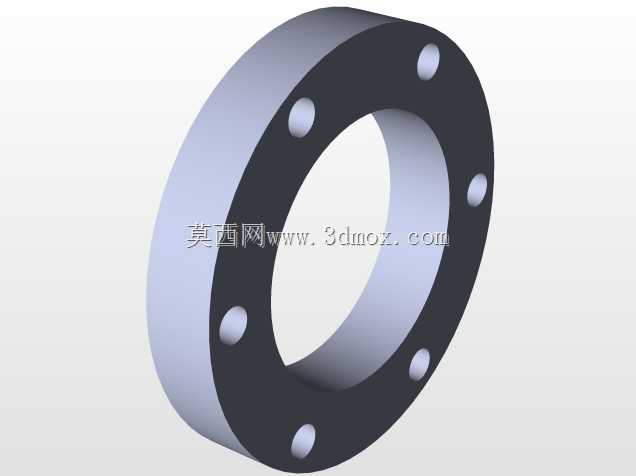

　　从安装边界来看，这款油缸采用了尾部法兰+前端耳轴的组合安装形式，尾部法兰用于和设备基座做刚性固定，前端耳轴和止动推板做铰接连接，这种安装方式可以抵消长行程油缸在加工、安装过程中产生的微小同轴度误差，避免活塞杆承受额外的径向弯矩。缸体的外部油口采用标准公制内螺纹连接，油口位置设置在缸筒两端的侧上方，既方便现场布管，也能减少管路弯折带来的压力损失。缸体外部没有多余的外置管路，所有通油道都在缸筒、端盖内部加工成型，减少了外部泄漏点，也能避免现场作业时管路被磕碰损坏。

　　在实际应用场景中，这款油缸主要配套止动器使用，当输送线上的重型工件运行到指定位置时，油缸活塞杆伸出，带动止动挡块抬升，挡住工件的运行路径，同时油缸的无杆腔接入保压回路，在液压锁的配合下保持伸出位置，承受工件的惯性冲击载荷，确保工件在后续加工、装配过程中不会出现位置偏移；当工件需要继续输送时，油缸有杆腔进油，活塞杆收回，带动止动挡块落下，放行工件。相比气缸类止动元件，这款液压缸的输出力更大，保压性能更好，即使遇到十几吨重的重型工件，也能稳定保持止动位置，不会出现缩回、退让的问题。

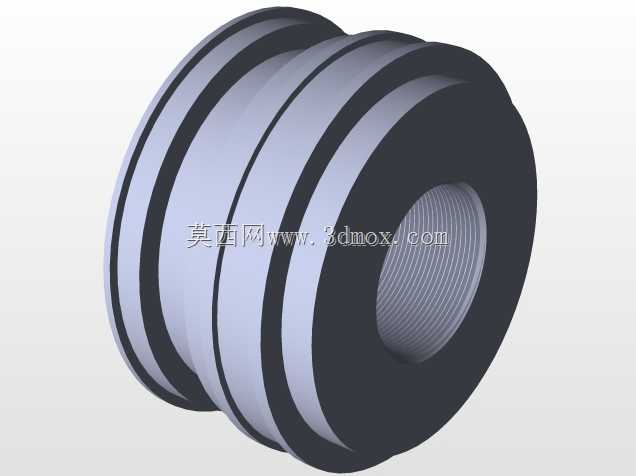

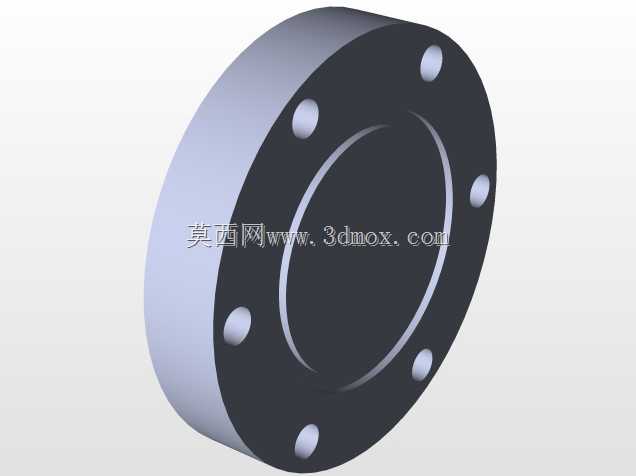

　　设计过程中还特意考虑了现场维护的便利性，端盖和缸筒之间采用螺纹+法兰的双重连接形式，密封件全部采用标准规格的通用密封件，现场出现密封磨损时，不需要将整个缸体从设备上完全拆下，只需要拆开端盖就可以更换密封件，大幅减少了设备停机维护的时间。活塞和活塞杆之间采用卡键+锁紧螺母的固定方式，相比螺纹直接连接的结构，它的连接强度更高，能承受频繁换向带来的冲击载荷，不会出现活塞松动脱落的故障。另外在缸筒的最低位置还设置了排气螺塞，设备初次安装调试时，可以拧开排气螺塞排出缸内的空气，避免油缸运行时出现爬行、抖动的问题，保证动作的平稳性。

　　从负载匹配角度计算，150mm缸径在16MPa系统压力下，无杆腔的理论输出推力可以达到28吨左右，完全能满足重型产线止动工位的负载需求，100mm杆径的设计也保证了活塞杆的刚性，在2700mm全伸状态下，活塞杆的挠曲变形量控制在允许范围内，不会因为活塞杆弯曲导致密封偏磨。整体结构没有采用复杂的集成阀组、外置传感器等附加部件，结构简单可靠，对液压油的清洁度要求也相对宽松，适合在工况相对恶劣、维护条件一般的工业现场长期使用。
