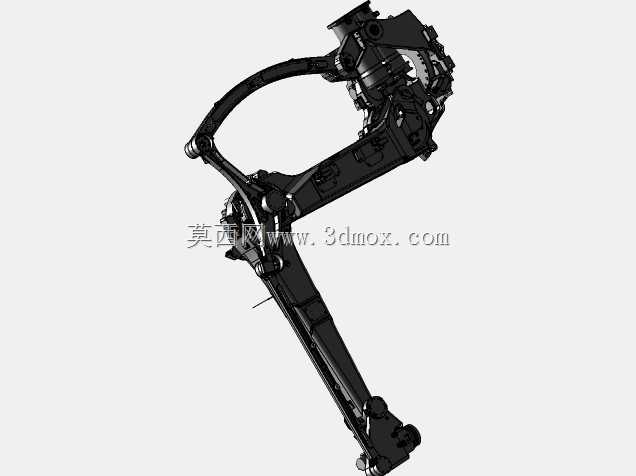

那智不二越LP系列四轴码垛机械臂结构设计

这款四轴码垛机械臂面向仓储物流、快消品生产、粮油加工、建材包装等行业的末端物料码垛场景设计，主要承担生产线末端的整箱货物、袋装物料、箱体包装件的自动码垛、拆垛作业，可替代人工完成高重复、大负重的托盘堆叠工作，适配常规标准物流托盘的作业需求，能够在紧凑的产线布局内完成多工位输送线的物料转运码放，大幅降低一线码垛岗位的劳动强度，提升产线末端的物流周转效率。

该机械臂针对码垛作业的专属需求做了结构优化，可覆盖130kg、180kg、210kg三档负载区间，能够适配不同重量规格的包装物料，垂直作业行程达3168mm，最大作业半径覆盖3210mm的水平范围，单台设备即可覆盖半径内最多6个托盘位与多台输送线的作业点位，J1轴可实现±180°的回转范围，无需额外增设外部行走轴即可完成大范围的作业覆盖，有效缩减产线的设备投入成本。机械臂采用高速伺服控制架构，在60kg负载工况下每小时可完成1800个码垛循环，130kg负载工况下每小时可完成1500个作业循环，能够匹配中高速生产线的节拍需求，避免产线末端出现物料堆积堵料的问题。

在整体设计思路上，这款机械臂采用关节式串联四轴布局，针对码垛作业仅需空间位置定位、无需复杂姿态调整的特性，优化了关节传动结构，大臂与小臂采用高刚性轻量化的铸件结构，在保证结构负载刚性的前提下降低运动部件自重，提升高速运动下的动态响应速度，减少运动过程中的抖动余量。臂身的管线采用内置拖链布局，将动力线缆、信号线缆全部整合在臂身结构内部，避免外部走线在高速往复运动中出现管线磨损、勾挂周边设备的问题，提升设备长期运行的可靠性。底座采用大直径安装法兰结构，安装时可直接通过膨胀螺栓固定在混凝土地基或钢制安装底座上，安装边界预留了足够的维护操作空间，日常维护时无需拆解臂身主体结构即可完成关节润滑、线缆检查等常规保养操作。机械臂的末端法兰采用标准接口设计，可适配夹爪、吸盘、专用夹具等多种末端执行器，能够适配纸箱、编织袋、周转箱、桶装物料等多种不同形态的货物码垛需求，可根据实际产线的物料特性快速更换末端工装，适配多品类混线生产的柔性作业需求。
