带锁止减震重载万向脚轮结构设计

这款带锁止减震功能的重载万向脚轮，主要面向工业重载转运场景设计，可适配重型仓储货架、大型工业设备移动基座、工厂重型物料周转台车、重型工装夹具平台等需要频繁移位同时要求驻停稳定的设备，在车间物料转运、设备工位调整、重型展品移动布置等场景中，能够同时满足灵活转向、行走减震、可靠锁止的多重使用需求，解决普通脚轮重载下转向卡滞、颠簸路面震动传递大、驻停易滑移的常见痛点。

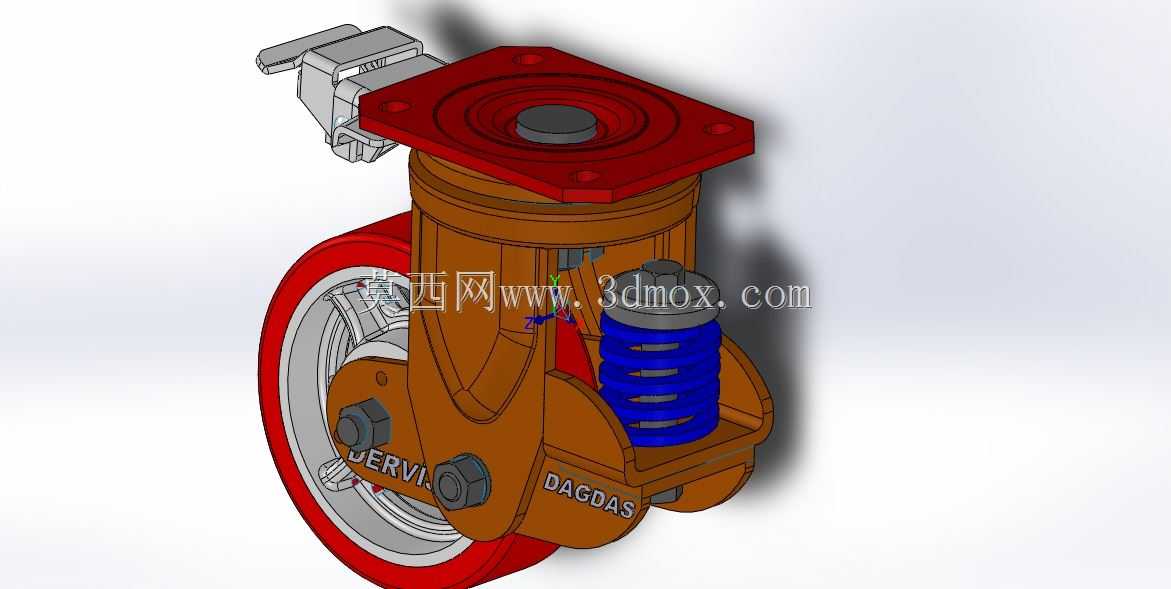

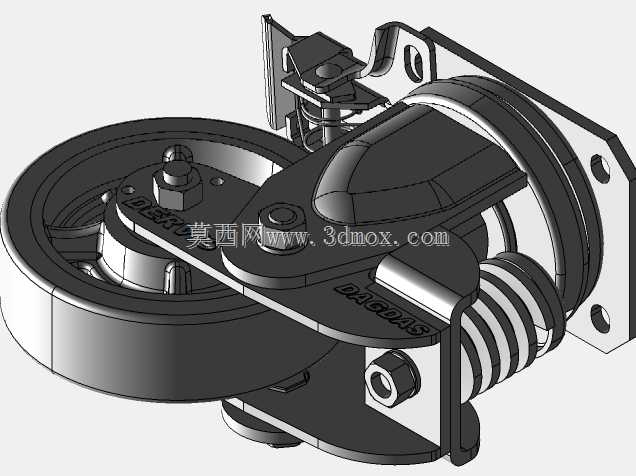

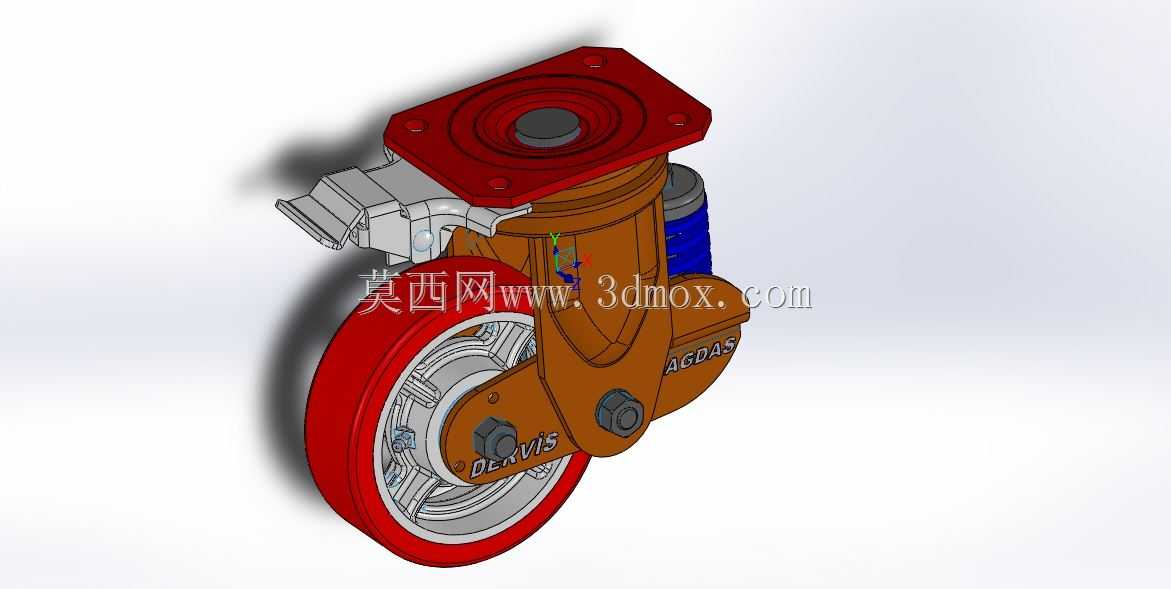

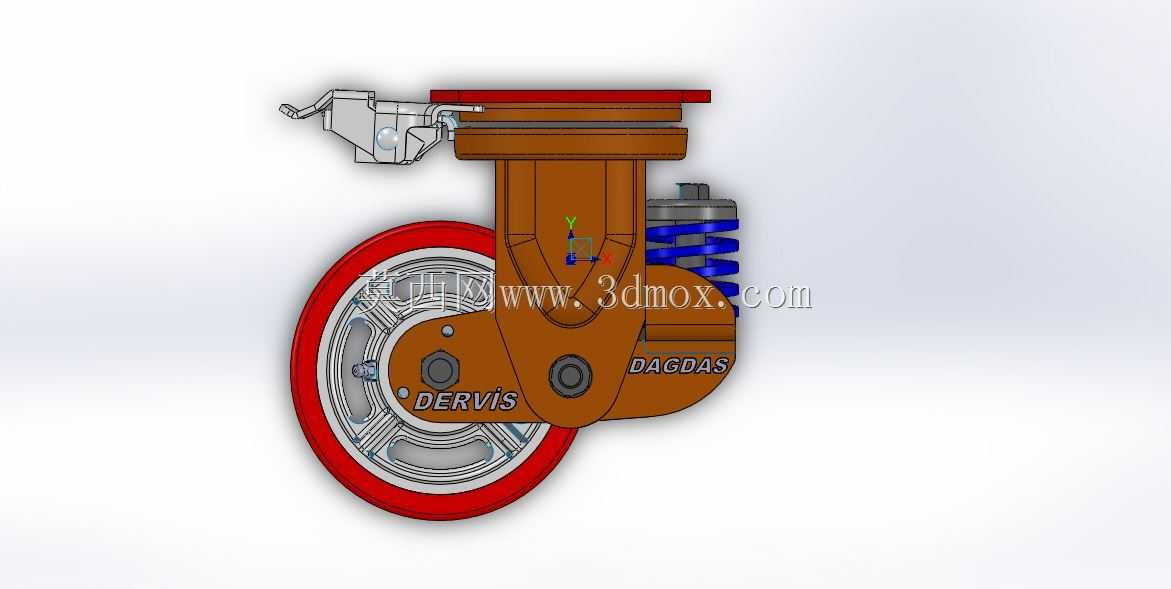

从功能特性来看，该脚轮集成了三大核心功能模块：首先是万向转向模块，顶部采用法兰式安装接盘，内置回转支撑结构，可实现360度水平方向自由旋转，转向摇臂采用加厚铸钢材质一体成型，承载受力路径经过优化，重载下转向阻力均匀，不会出现偏载卡滞的问题；其次是减震缓冲模块，转向支架与轮体安装座之间设置了螺旋弹簧减震结构，弹簧刚度经过匹配调校，能够在经过车间地面接缝、微小凸起或凹陷时，有效吸收路面冲击，避免震动直接传递到上方搭载的设备或物料，保护精密搭载部件不受震动损伤，同时降低行走过程中的噪音；第三是锁止制动模块，脚轮侧方集成了踏板式锁止机构，踩下锁止踏板后可同时锁定轮体转动与万向转向功能，实现脚轮的完全驻停，避免设备在斜面地面或受外力时出现意外滑移，解锁操作也仅需踩下解锁踏板即可完成，操作便捷无需额外工具。

在设计思路上，这款脚轮优先保障重载承载能力，轮体采用金属轮毂外包高弹性耐磨聚氨酯轮面的结构，金属轮毂保障径向承载强度，聚氨酯轮面兼顾行走静音性与地面适配性，不会划伤环氧地坪等车间常见地面；轮体与支架的连接采用大直径销轴配合耐磨衬套，降低长期转动的磨损量，延长脚轮的整体使用寿命。从安装边界来看，顶部法兰盘采用标准孔位布局，安装面平整，可直接通过螺栓与设备底部的安装板固定，不需要额外制作转接件；整体结构的垂直高度经过紧凑化设计，在预留足够减震行程的前提下尽可能降低安装总高，减少对设备底部离地间隙的占用，轮体的回转半径经过校核，转向过程中不会与设备底部的结构件发生干涉，适配绝大多数重型移动设备的安装空间要求。
