五缸星型径向发动机结构仿真设计

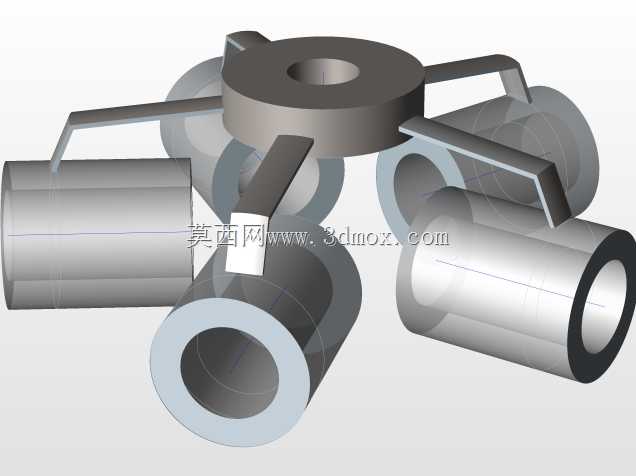

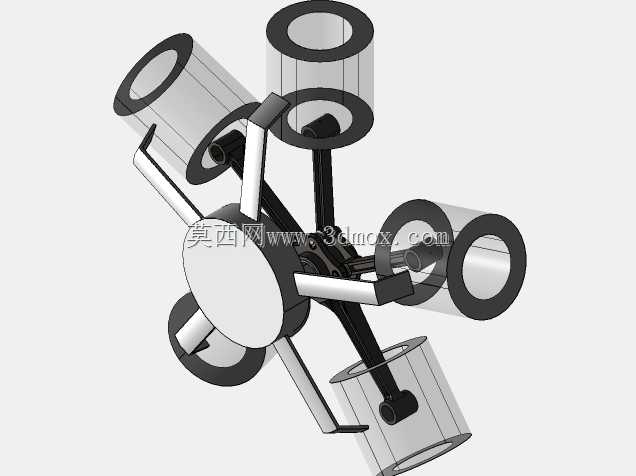

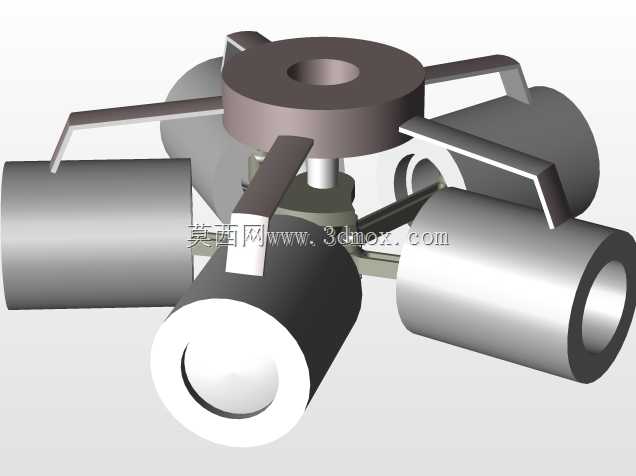

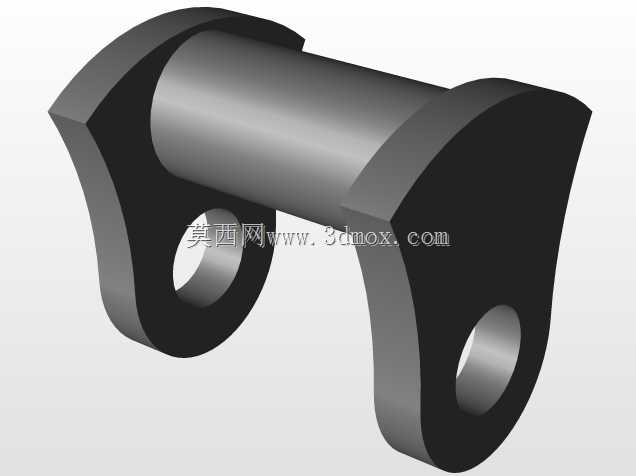

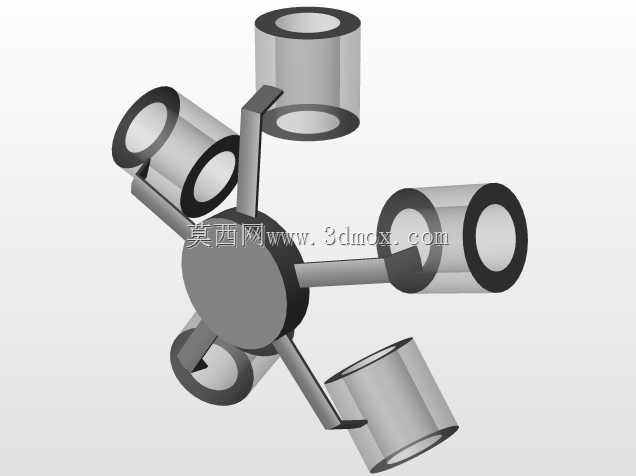

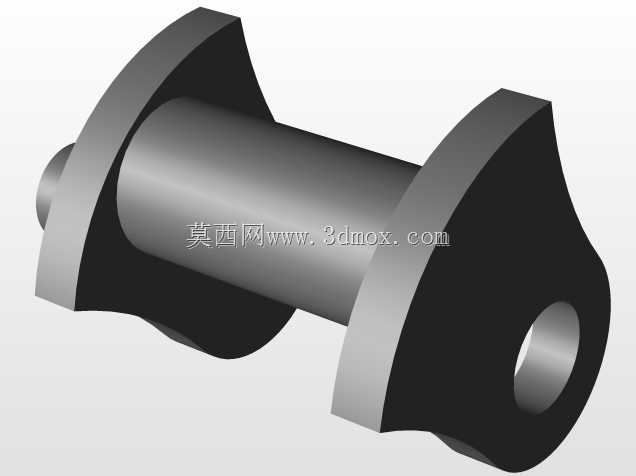

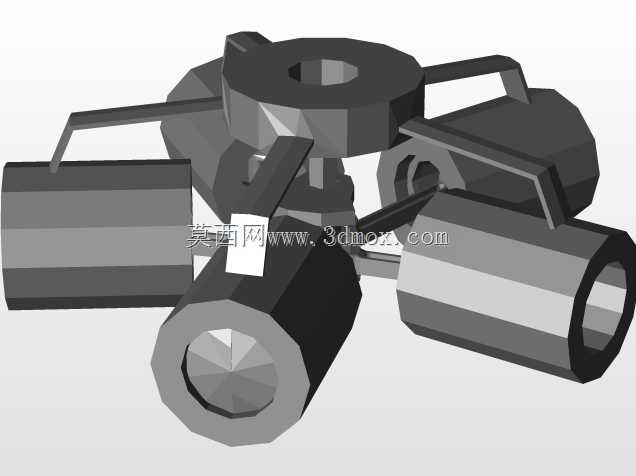

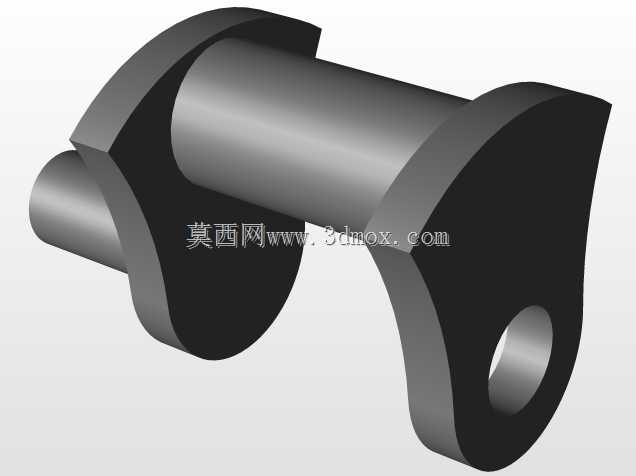

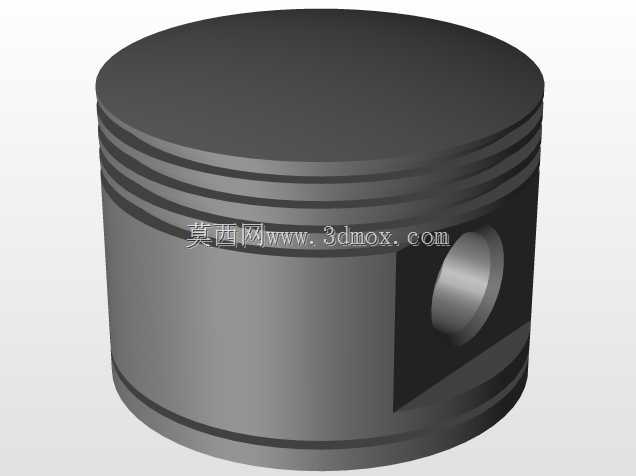

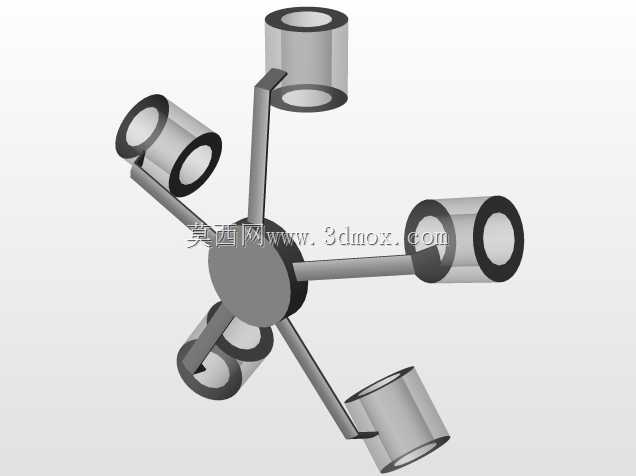

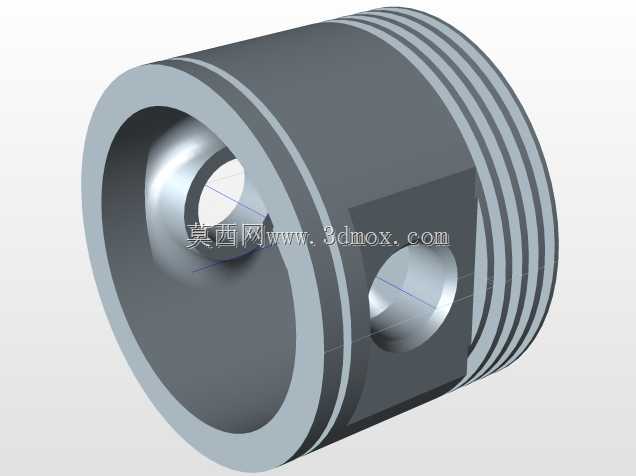

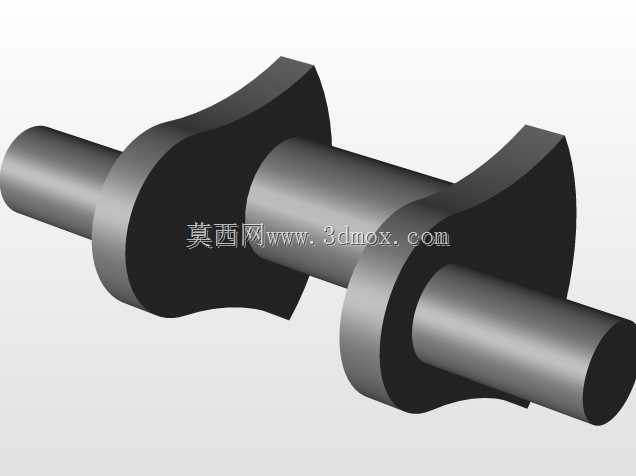

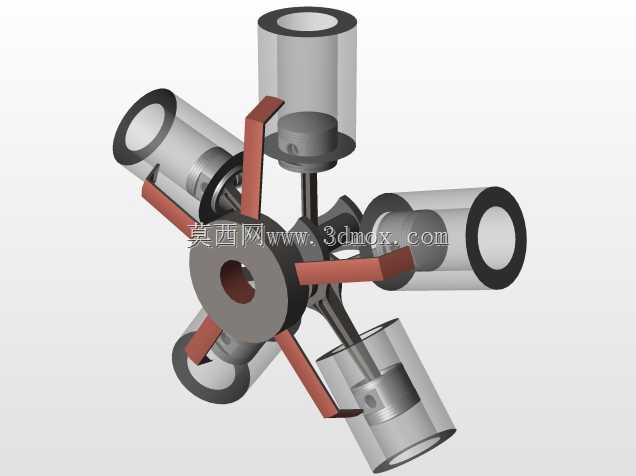

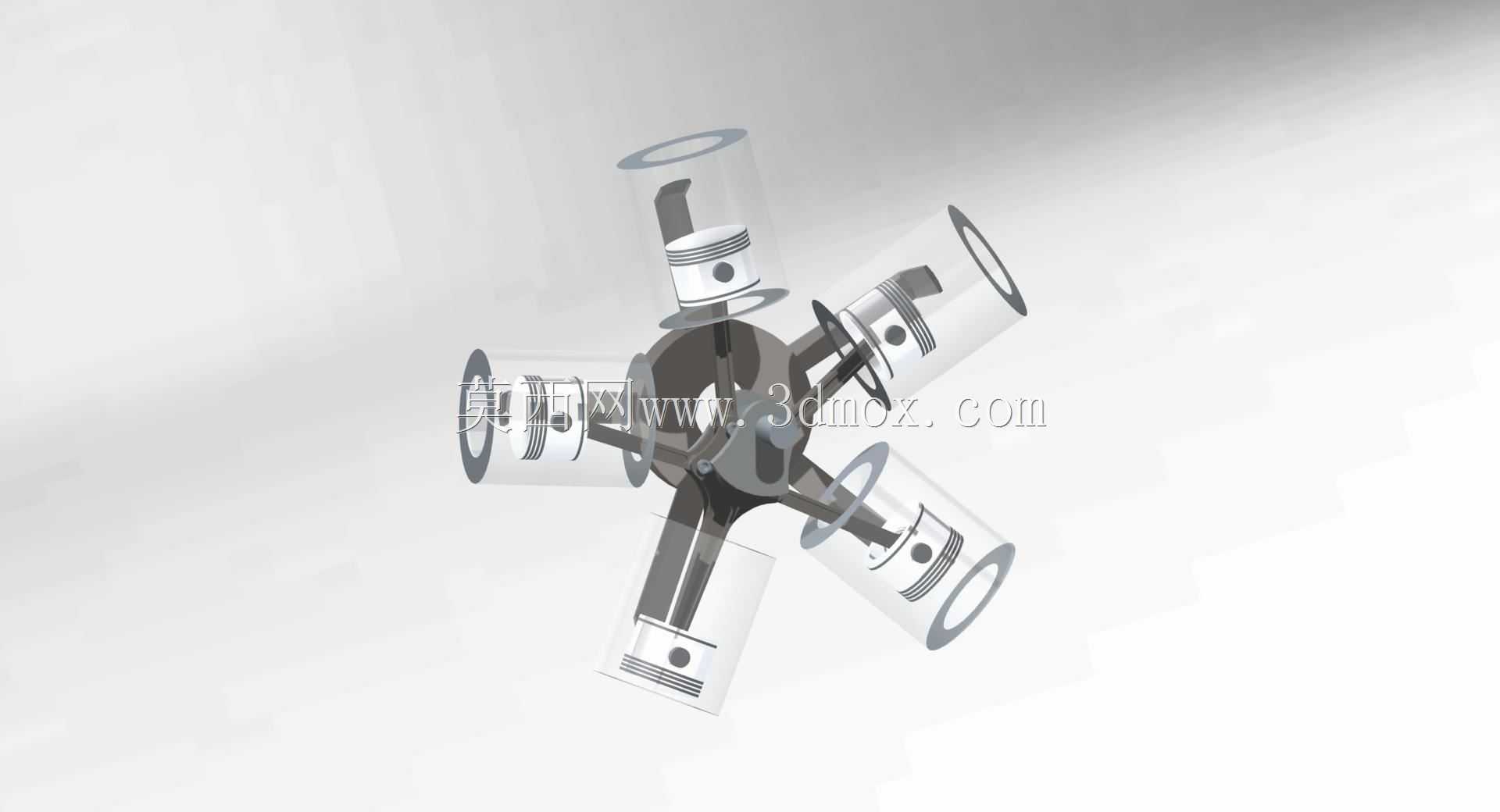

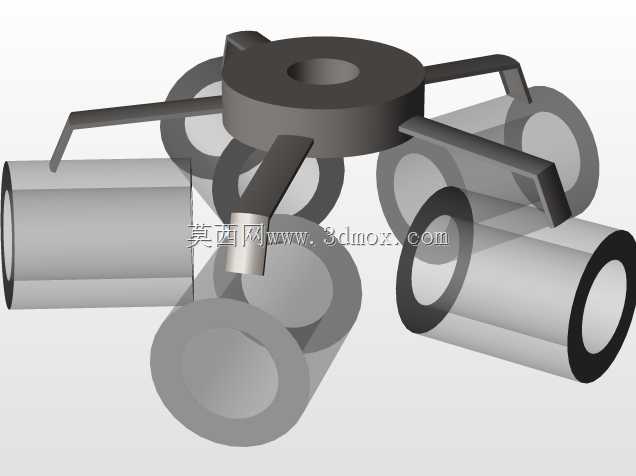

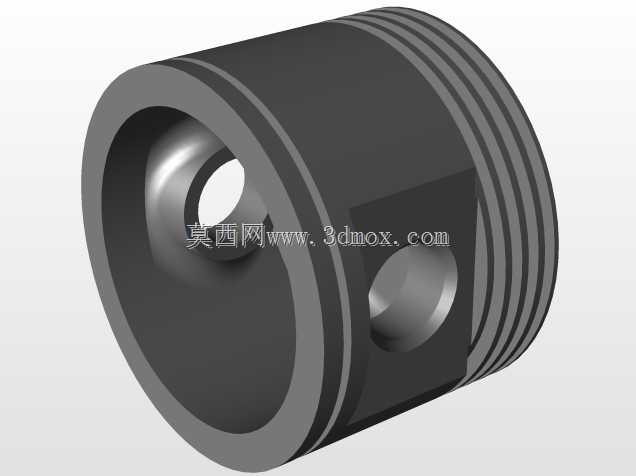

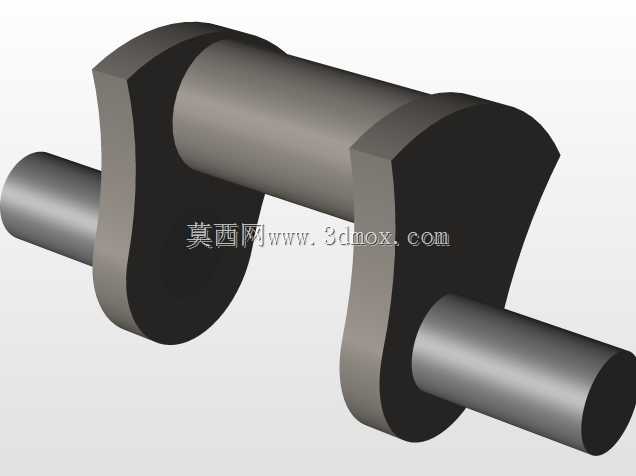

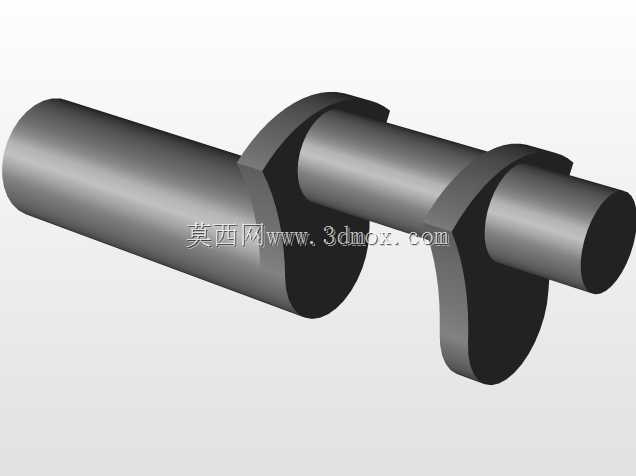

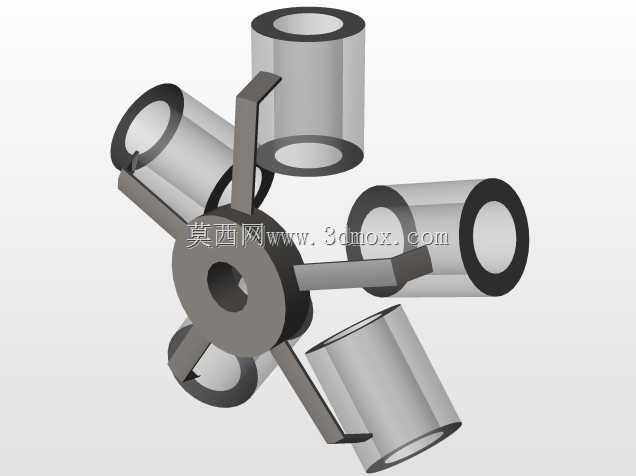

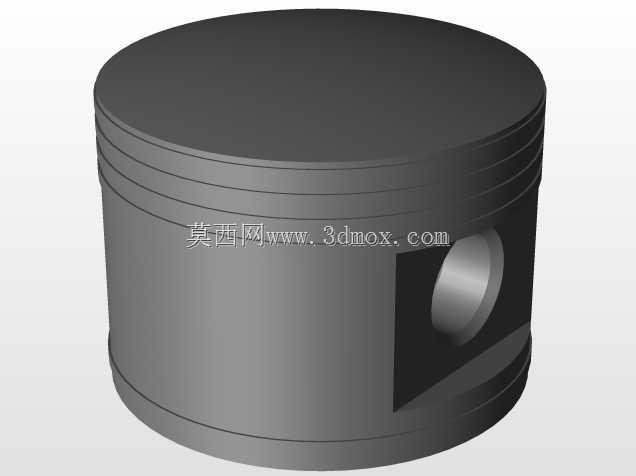

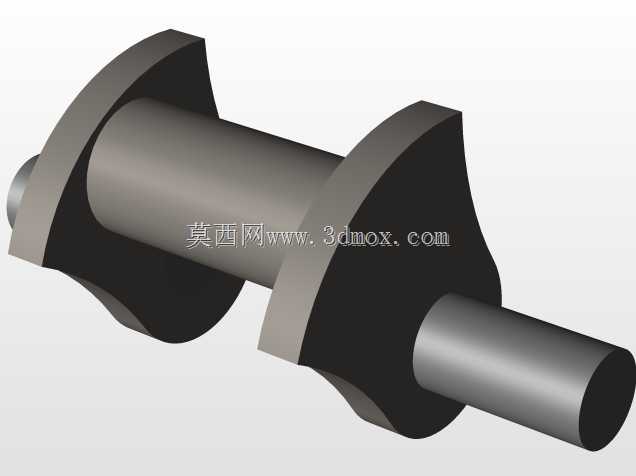

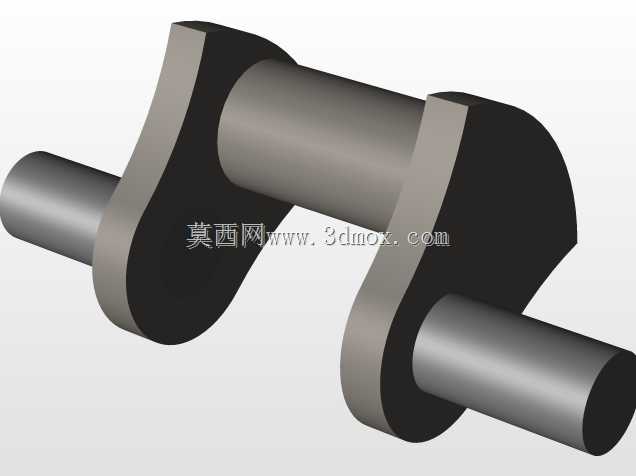

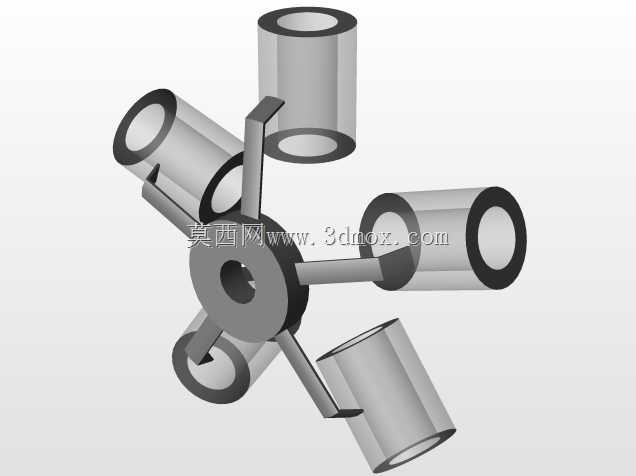

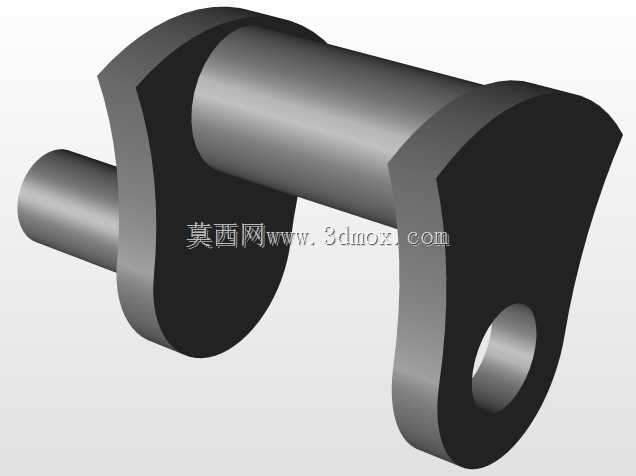

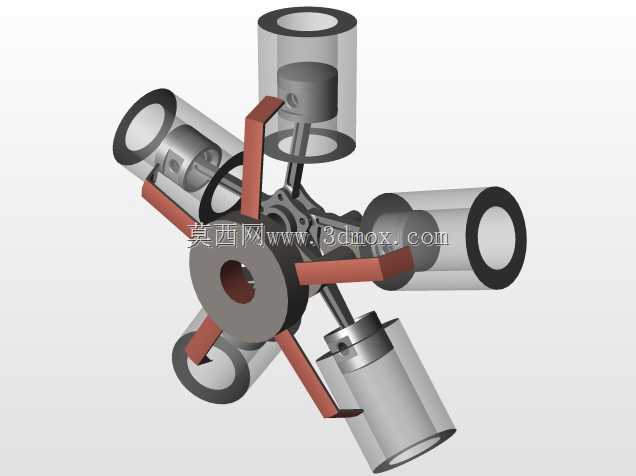

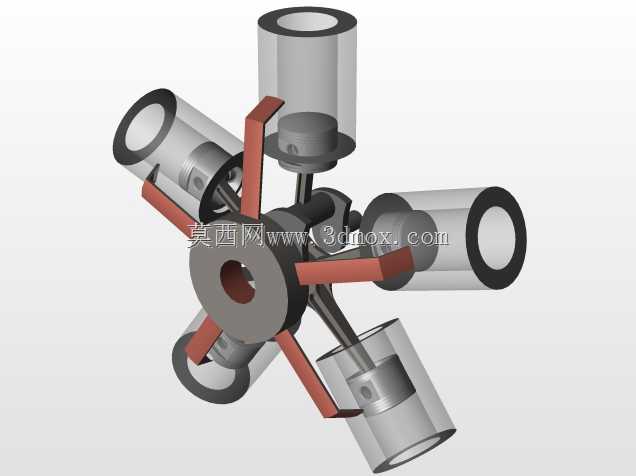

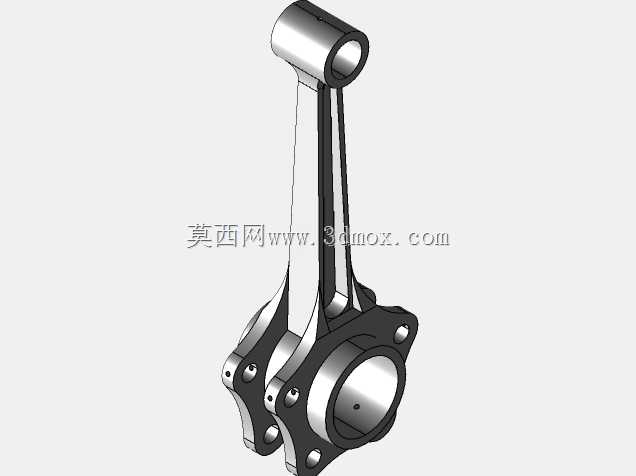

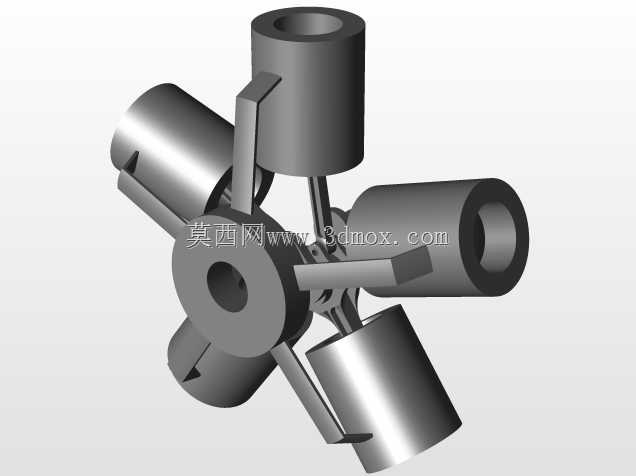

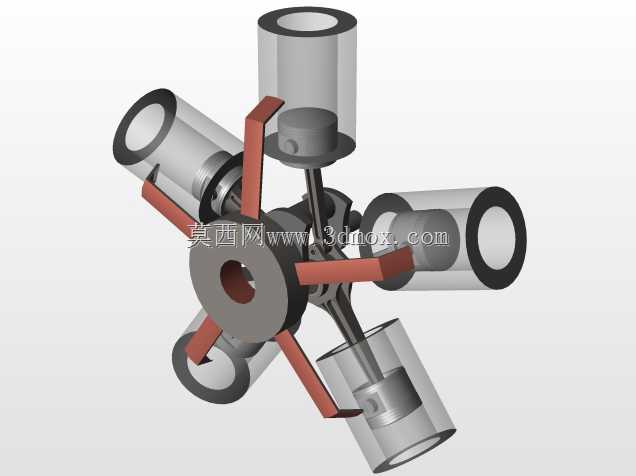

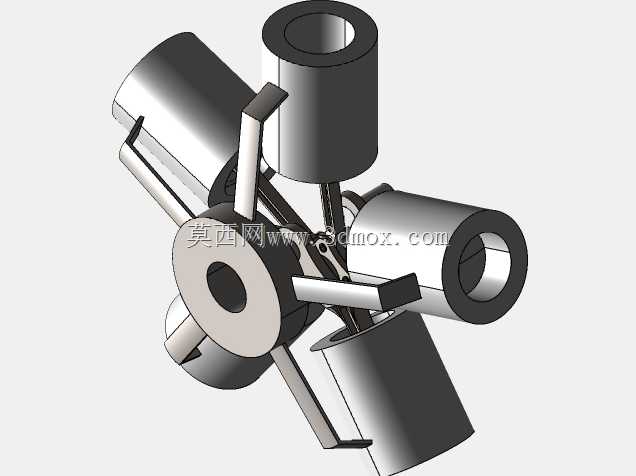

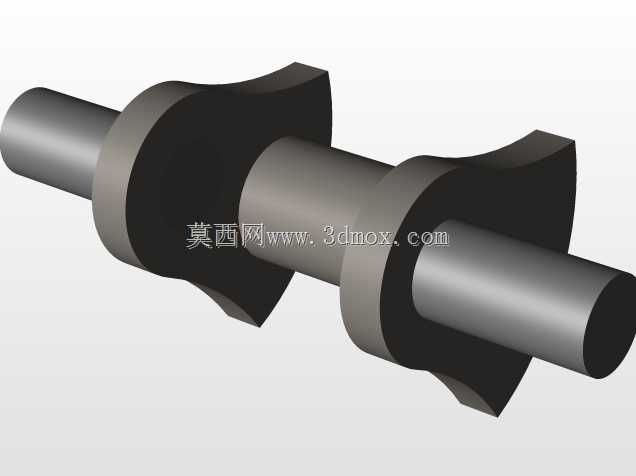

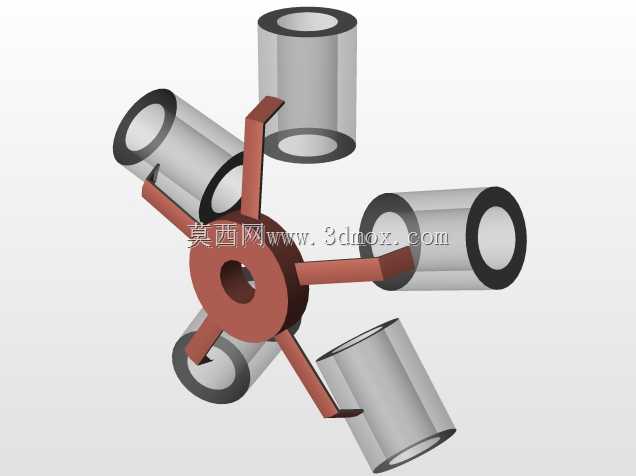

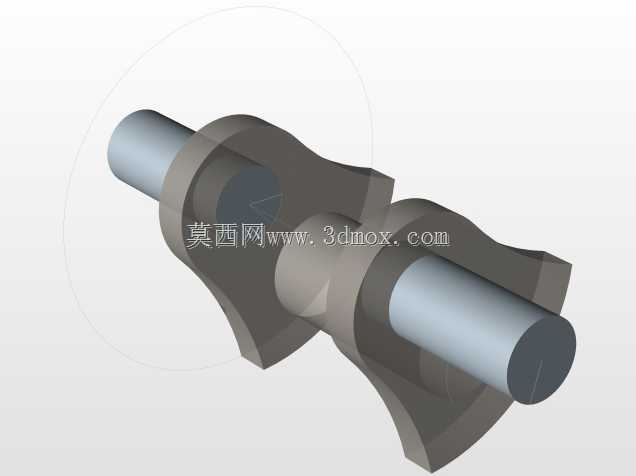

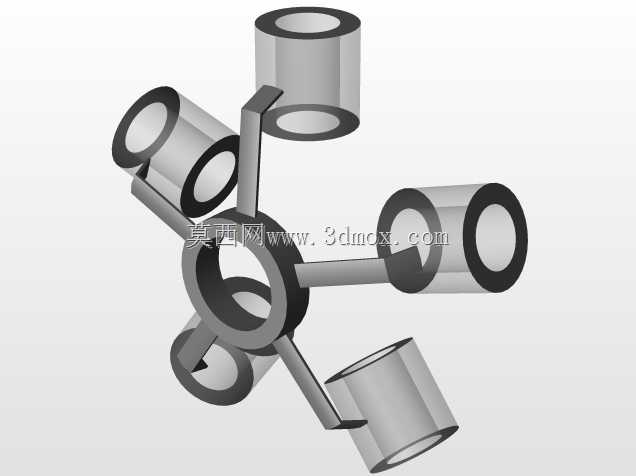

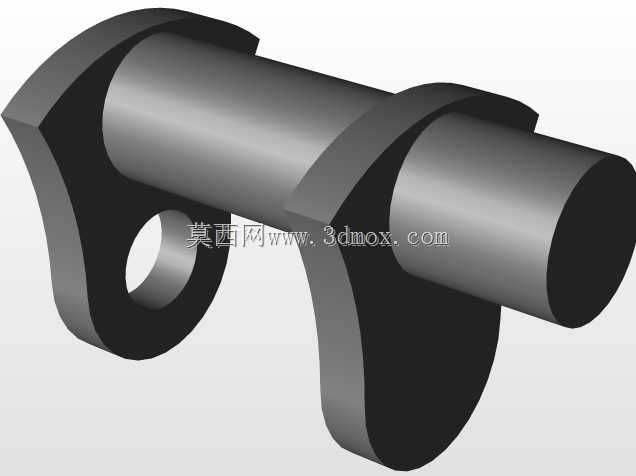

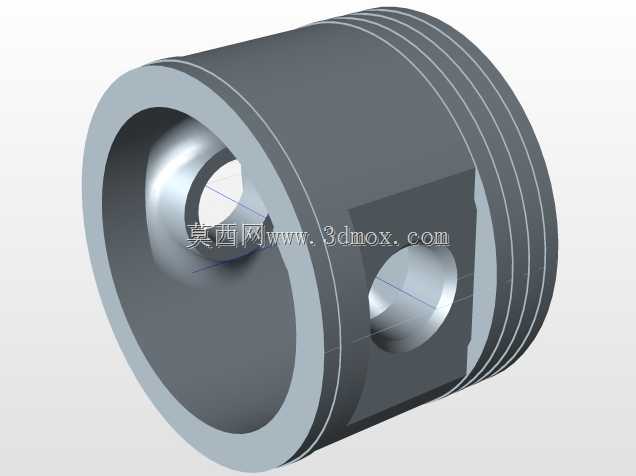

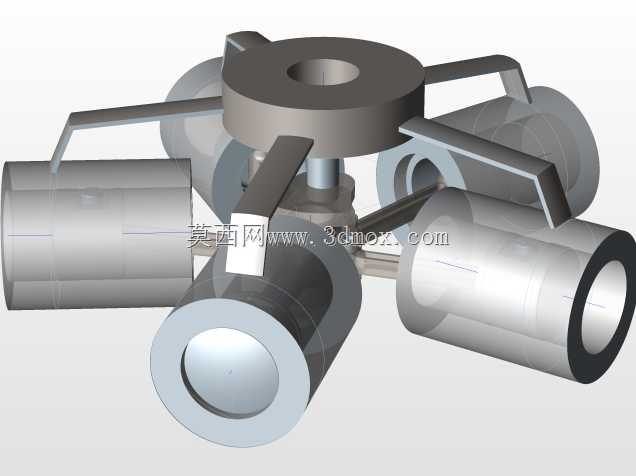

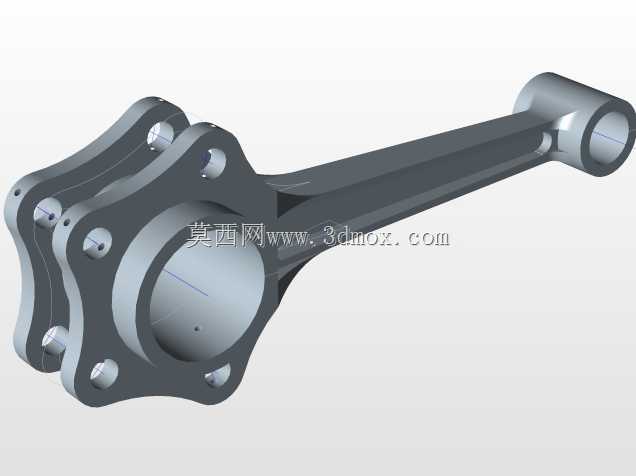

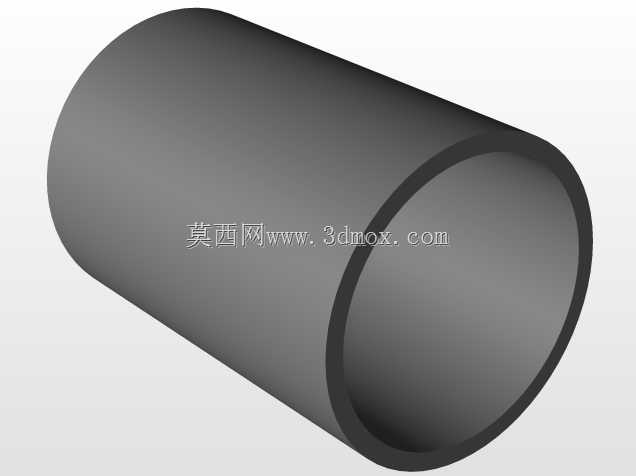

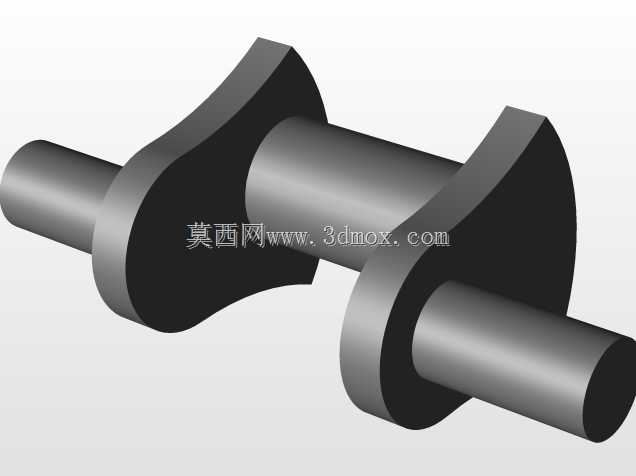

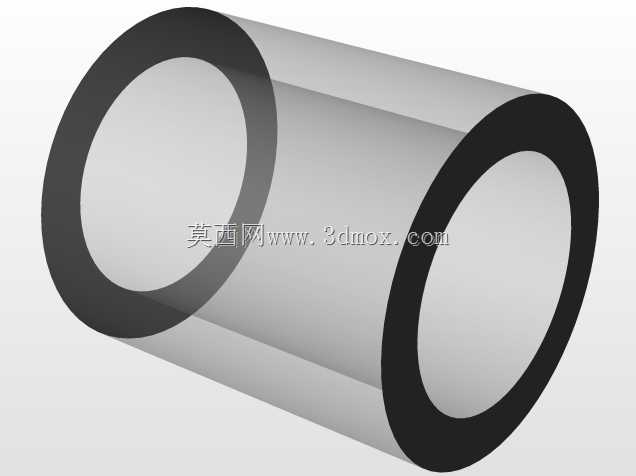

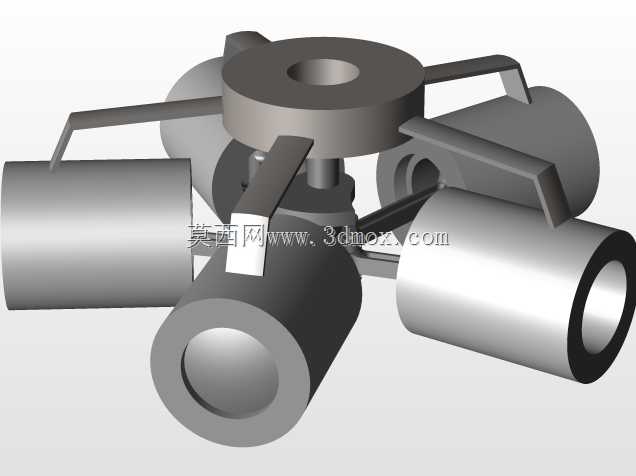

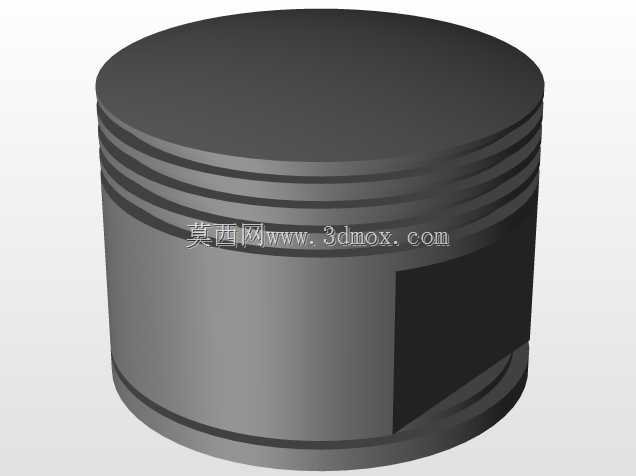

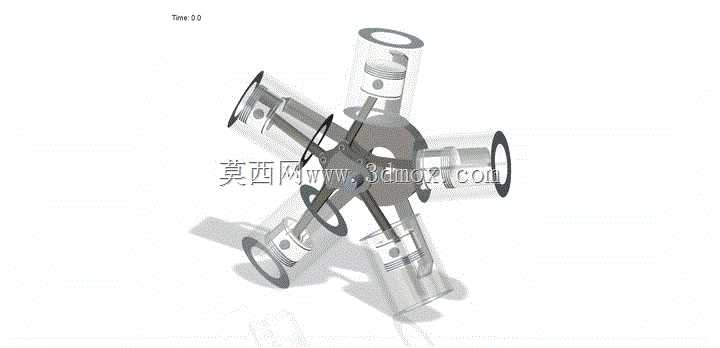

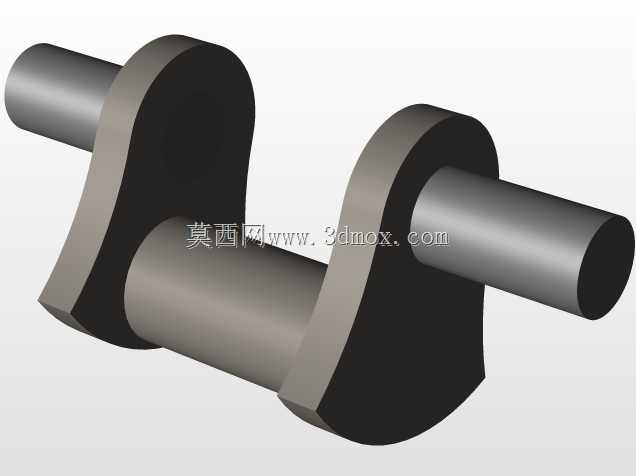

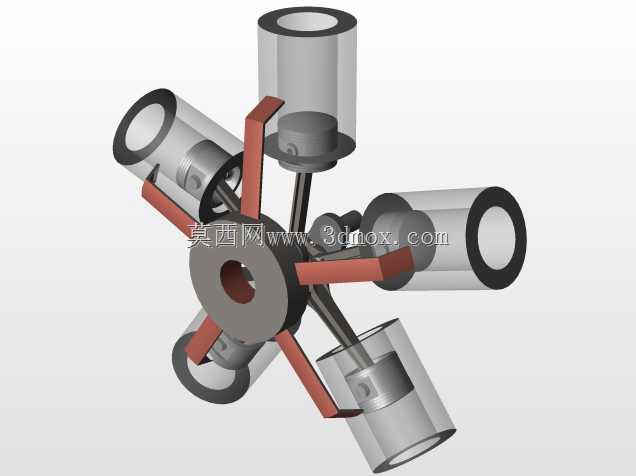

这款五缸径向排布的动力装置，最早广泛应用于轻型通航飞机、早期螺旋桨航空器及小型特种动力设备场景，凭借紧凑的周向布局、优异的风冷散热效率与稳定的动力输出特性，在航空动力发展历程中占据重要位置，如今也常作为动力原理教学、机械结构实训的典型载体，帮助从业者理解往复式内燃机的核心运作逻辑。从实际用途来看，该结构通过周向均匀布置的五个活塞单元，将燃料燃烧产生的直线往复动能，通过统一的曲柄连杆机构转化为旋转扭矩，相比直列排布的同排量动力单元，径向布局能大幅缩短整机轴向长度，让动力输出端的受力更均衡，同时外露的气缸壁可直接借助迎面气流完成散热，无需额外布置复杂的水冷管路，大幅降低了复杂工况下的冷却系统故障概率，适配高空、野外等缺乏维护条件的作业场景。在功能特性层面，五个气缸围绕中心曲轴呈72度夹角均匀分布，每个活塞通过独立的连杆与中心曲柄销连接，做功行程依次错开，曲轴每旋转两周即可完成五次做功循环，动力输出的平顺性远优于少缸直列机型，运转时的扭矩波动更小，能为螺旋桨或负载端提供持续稳定的动力输入，同时整机的重量分布完全围绕中心轴对称，转动惯量均衡，高速运转时的整机振动幅度更低，可有效延长连接部件的疲劳寿命。设计思路上，该结构优先保障动力单元的可靠性与维护便捷性，每个气缸采用独立的模块化设计，单个气缸出现故障时可单独拆解维修，无需拆解整机组装结构；中心曲轴采用短轴设计，相比长曲轴的直列发动机，曲轴自身的挠度变形更小，高转速下的形变量控制更优，可适配更高的运转转速区间；活塞与气缸壁的配合间隙经过精准匹配，兼顾密封性能与运动摩擦阻力，连杆采用等长设计，确保每个活塞的运动行程完全一致，避免各缸做功不均导致的运转抖动。从安装边界来看，整机整体呈正五边形放射状轮廓，中心曲轴的输出端位于结构几何中心，安装定位基准围绕中心轴设计，可直接对接螺旋桨法兰或传动输入轴，径向延伸的五个气缸末端预留散热鳍片安装空间，安装时需在气缸周向预留足够的通风间隙，保障气流可顺畅流经每个气缸外壁完成热交换；整机轴向尺寸紧凑，可适配狭窄的动力舱安装空间，安装固定点位围绕中心机匣周向均匀布置，固定时需保障各点位受力均衡，避免机匣受安装应力产生形变影响内部运动部件的配合精度。
