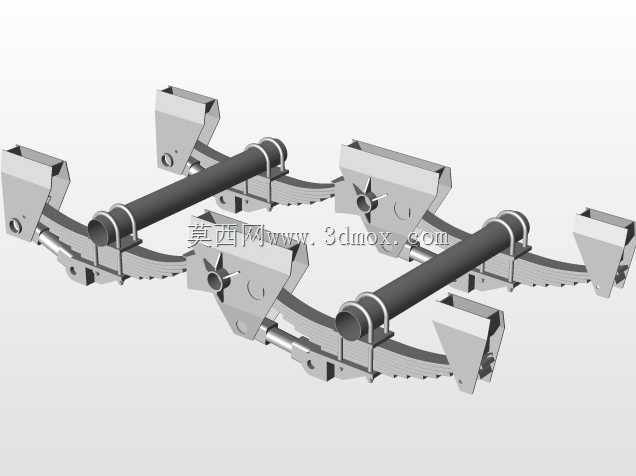

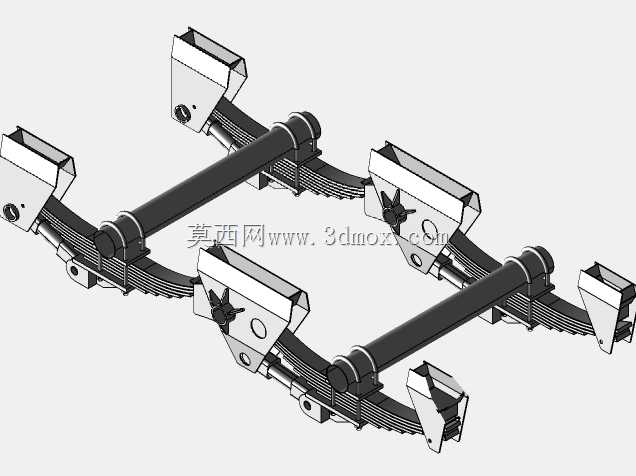

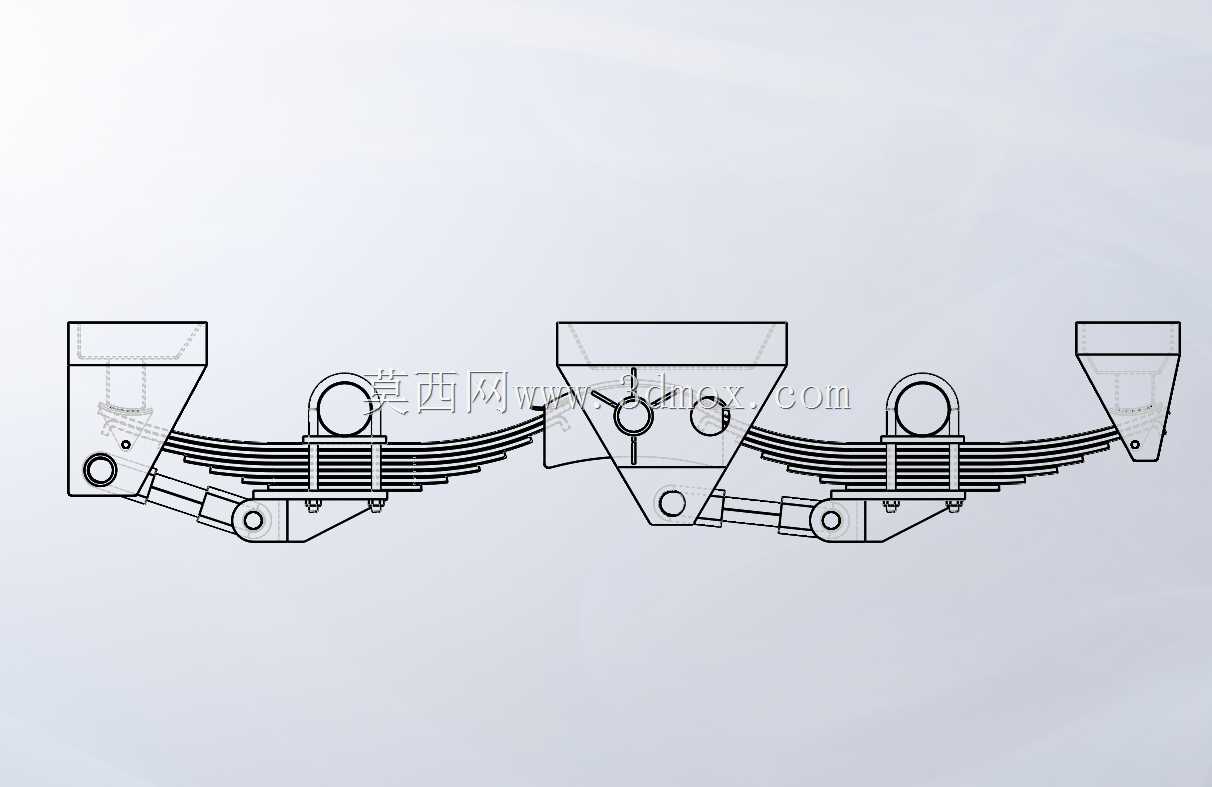

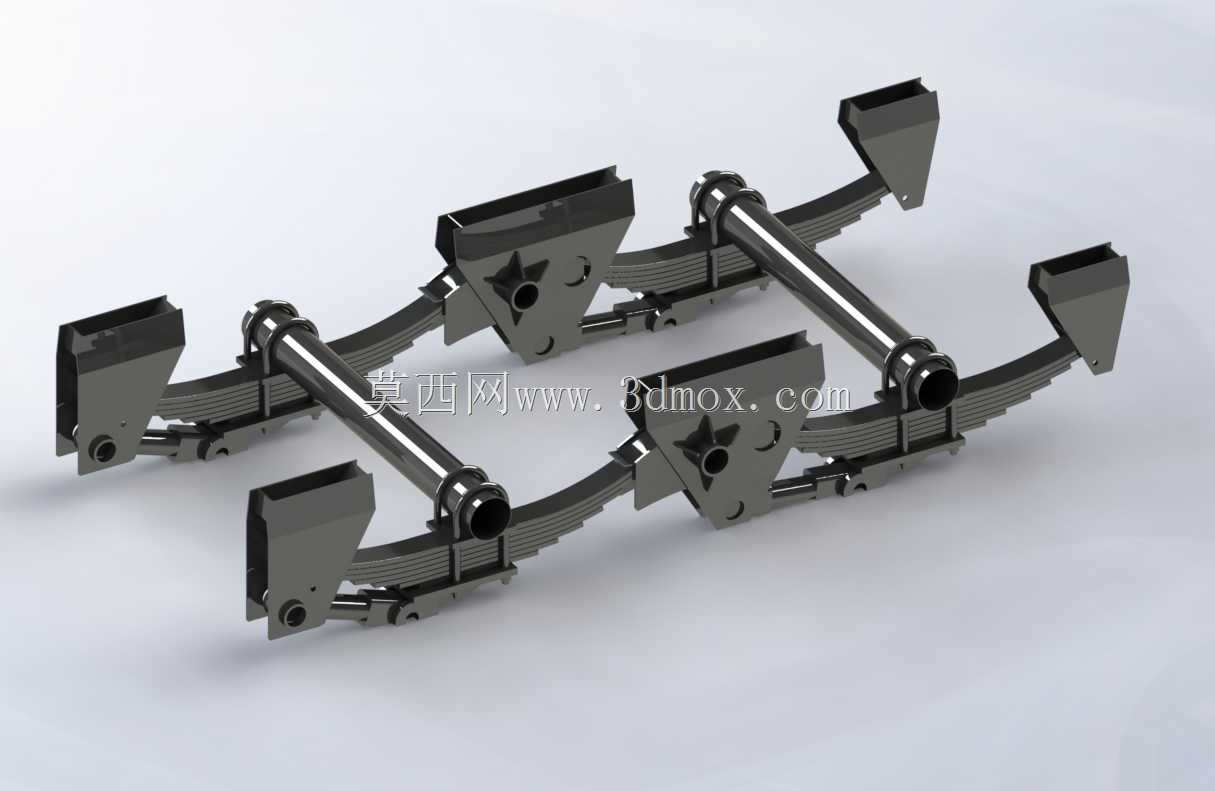

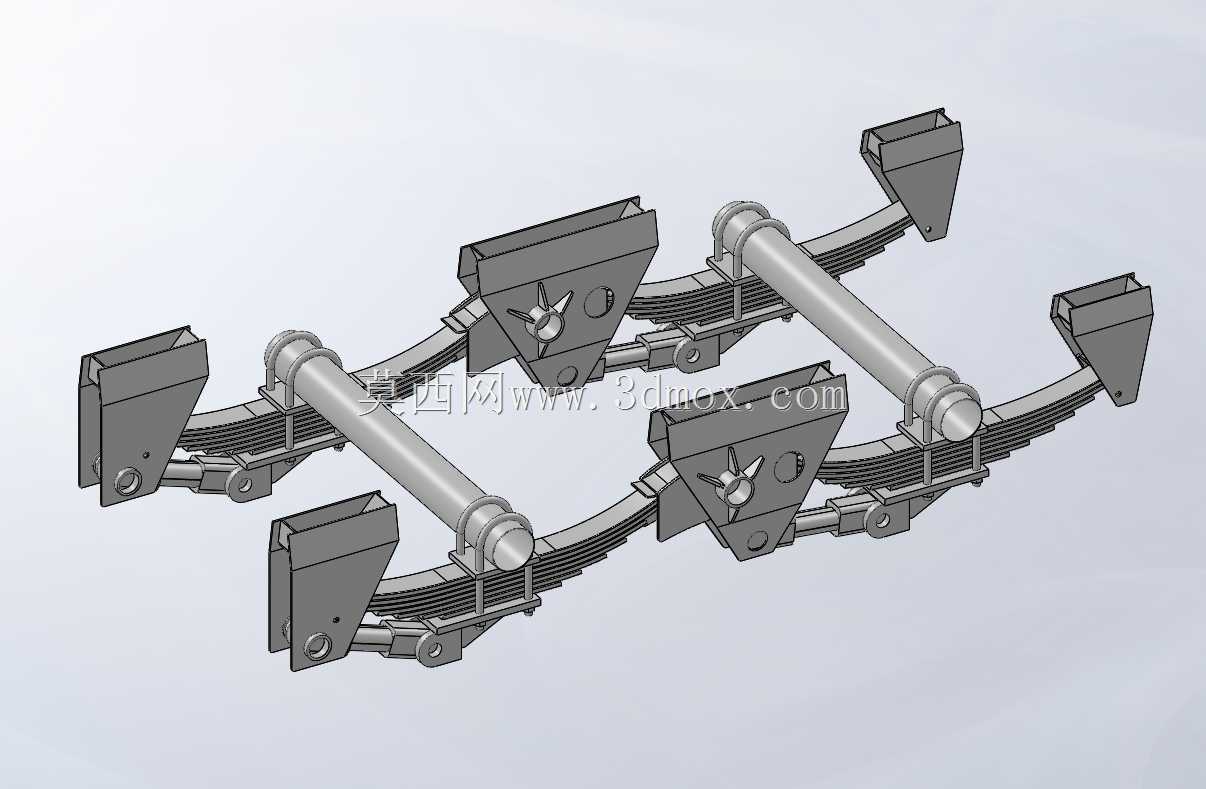

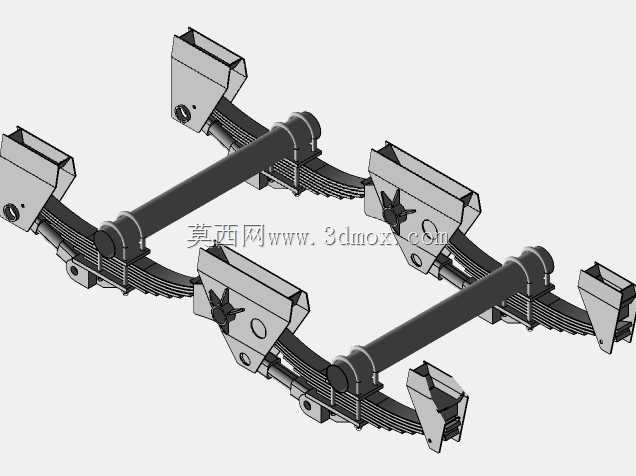

重载商用车双轴钢板弹簧悬架结构

该结构主要应用于重载货运卡车、重型挂车及多轴工程运输车辆的底盘行走系统，作为底盘与车桥之间的核心传力承载部件，承担着传递整车垂向载荷、缓冲路面冲击、约束车桥位移、保障行驶轨迹稳定性的核心作用，是重载商用车非独立悬架系统中应用最广泛的经典结构形式。在实际运输场景中，这类双轴悬架可适配大吨位载货需求，能够在非铺装路面、长距离干线运输等复杂工况下，通过板簧的弹性形变吸收路面颠簸带来的冲击力，减少颠簸对车架、货厢及所载货物的冲击，同时保证车轮与路面的有效贴合，避免重载工况下车轮跳离路面引发的制动失效、侧滑等安全风险。整套结构采用对称式双轴布局，前后两组板簧总成通过横向平衡梁实现载荷的动态分配，当单侧车轮经过凸起或凹陷路面时，平衡梁可带动对应板簧产生自适应形变，将单轮承受的局部载荷均匀分散到两组车轴上，避免单轴载荷过载引发的板簧断裂、车桥变形等故障。每组板簧采用多片变截面钢板叠合组成，片间通过中心螺栓与卡箍实现定位，既保证了足够的垂向承载刚度，又能通过片间的微小滑动提供合适的形变阻尼，搭配两端的铸造吊耳支架与车架纵梁实现铰接固定，中部通过U型螺栓与车桥刚性连接，可同时传递纵向驱动力、制动力与横向侧向力，保证车辆加减速、转向过程中的结构稳定性。设计过程中充分考虑了重载工况下的安装适配性，底盘梁中心距设定为1000mm，轴距设定为1360mm，适配直径127mm的标准商用车车轴，所有连接支架的安装孔位、板簧的弧高参数均匹配主流重载商用车的底盘安装边界，可直接适配多数常规重型货运车辆的底盘改装与替换需求。结构上所有受力部件均采用等强度设计思路，吊耳、支架等铸造部件在应力集中位置做了加厚过渡处理，板簧片的长度从最长到最短依次递减，保证受力过程中各片应力分布均匀，避免局部应力集中导致的部件疲劳损坏，同时兼顾了结构强度与整体自重的平衡，在满足40吨以上总承载能力的前提下，尽可能减少不必要的结构冗余，降低底盘自重占比，提升车辆的有效载货质量。
