车载液压钢轨夹持固定装置结构设计

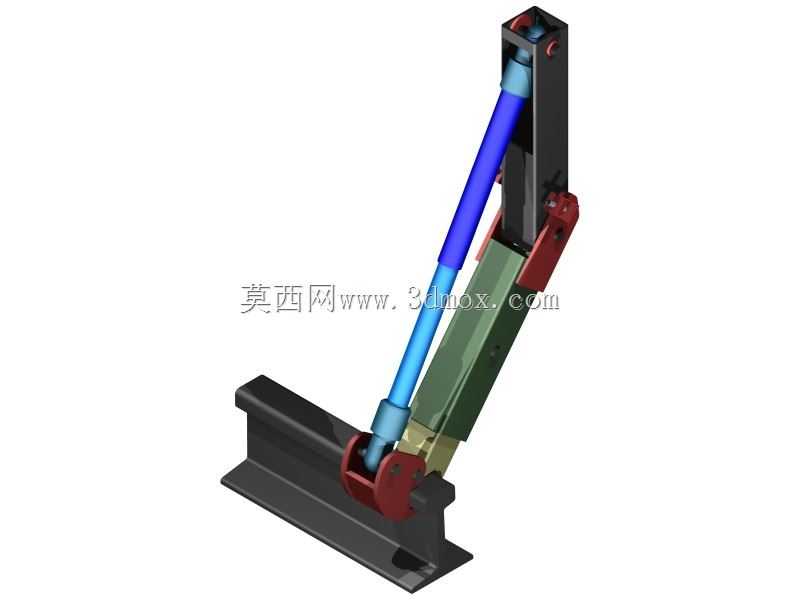

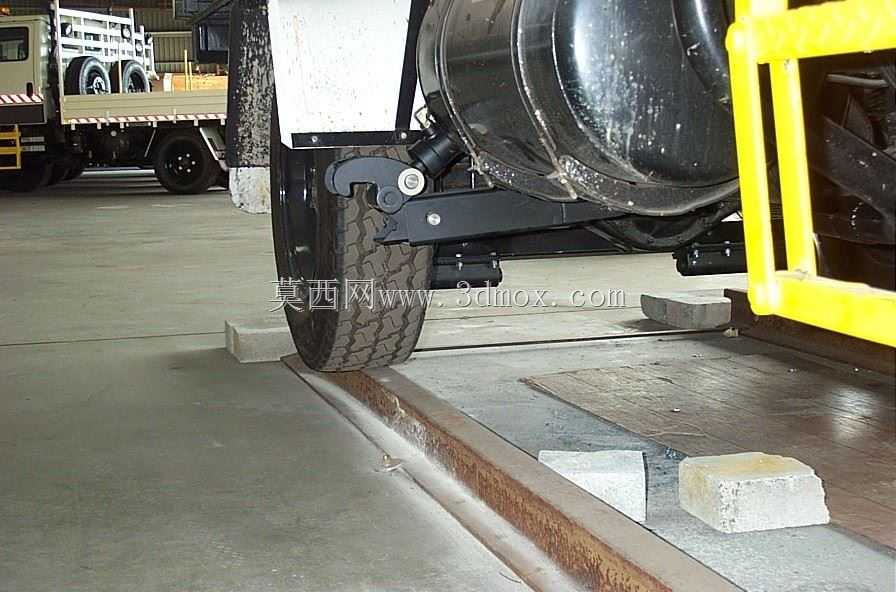

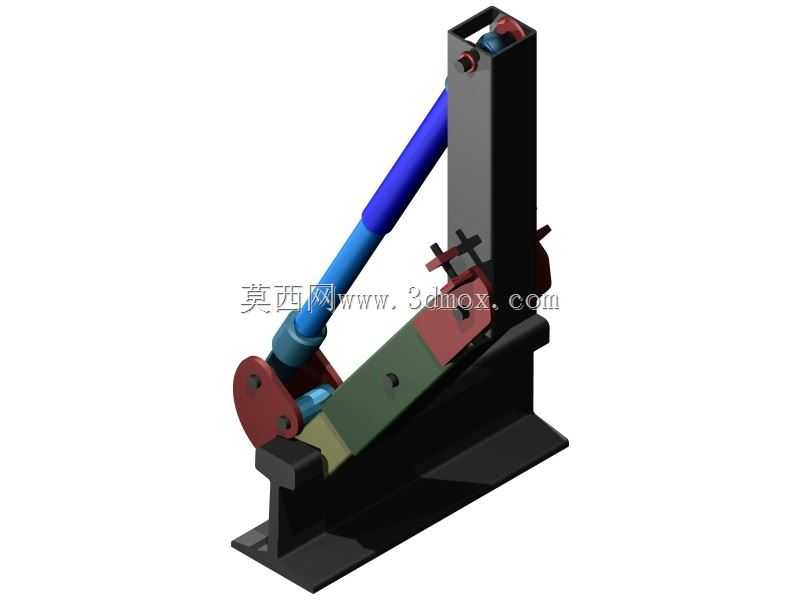

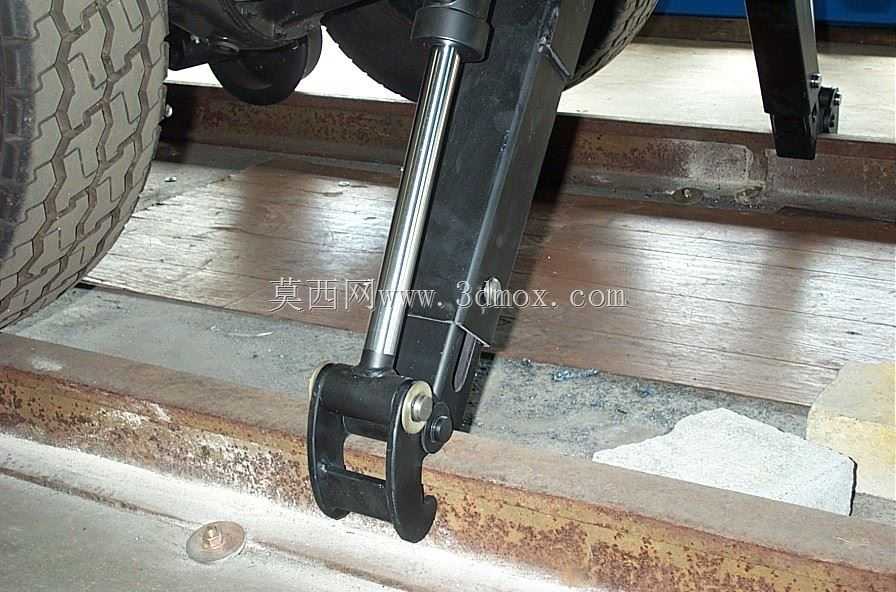

该钢轨夹持装置主要配套于铁路运维、公路铁路两用作业车辆使用，安装在作业车辆底盘的两侧位置，核心作用是在车辆开展起重、吊装、线路检修等原地作业时，牢牢夹持住下方钢轨，抵消作业过程中产生的侧倾、滑移力矩，为整车提供额外的稳定支撑，避免车辆在重载作业时出现失稳偏移的风险，尤其适配需要在轨道上开展定点作业的轨行式作业卡车、抢险救援车辆，能够大幅提升特殊作业场景下的设备安全冗余。装置采用单液压缸驱动的直推式夹持结构，整体由安装基座、多级伸缩液压油缸、铰接式夹爪、导向内管、连接销轴几部分构成，整体结构紧凑，安装时仅需通过基座上的螺栓孔将装置垂直固定在底盘侧梁的预设安装位上，无需对原有底盘结构做大规模改动，安装边界预留充足，不会与底盘原有走行机构、制动管路产生干涉。作业状态下液压油缸伸出时，会推动导向内管沿基座滑轨向外、向下同步伸展，待前端夹爪接触到钢轨轨头侧面后，持续供给的液压压力会驱动夹爪沿铰接点转动，最终让夹爪的咬合面完全贴合轨头下颚与侧面轮廓，形成抱紧式夹持，整个夹持动作仅需操作底盘上集成的单个液压阀即可完成，操作逻辑简单，作业人员无需经过复杂培训即可快速上手，夹持到位后液压系统自带的锁止阀会保持油缸压力恒定，即使在整车承受较大侧向作业载荷时，夹爪也不会出现松脱打滑的问题。非作业状态下油缸完全收回，整个夹持装置会收折到底盘侧梁下方的安全空间内，最低位置高于车辆的最小离地间隙，不会影响车辆在公路、轨道上的正常走行。夹爪的咬合面做了适配标准钢轨轨头轮廓的仿形设计，能够兼容国内主流型号的钢轨廓形，铰接位置均采用耐磨衬套设计，能够承受长期反复夹持动作带来的磨损，整体结构没有冗余的复杂传动部件，后期维护仅需定期检查铰接点润滑状态与油缸密封件即可，维护成本极低，能够满足户外复杂工况下长期高频使用的需求。
