梯架式金属承载底盘结构设计

该梯架式承载底盘是轻型输送与物料承载场景中的核心支撑构件，主要应用于小型自动化生产线的物料接驳工位、轻型巡检设备的行走承载基座、电子装配线的工装托盘承载框架等场景，能够在有限的安装空间内实现稳定的承载与走线集成功能，适配车间内狭窄通道的设备排布需求，也可作为小型AGV设备的底部承载框架使用，兼顾结构强度与轻量化的双重需求。

从实际用途来看，该构件主要承担两方面核心功能：一是作为上部搭载功能组件的承载基体，需要承受上部工装、物料或是功能模块的静载与运行过程中的动载冲击，避免运行过程中出现结构形变影响设备运行精度；二是依托自身梯架式的镂空框架结构，可将设备的供电线缆、信号传输线束内嵌于框架的镂空槽位内，实现线束的规整排布，避免设备移动过程中线束外露出现剐蹭、拉扯损坏的问题，同时镂空结构也能有效降低整体自重，减少行走驱动机构的负载损耗。

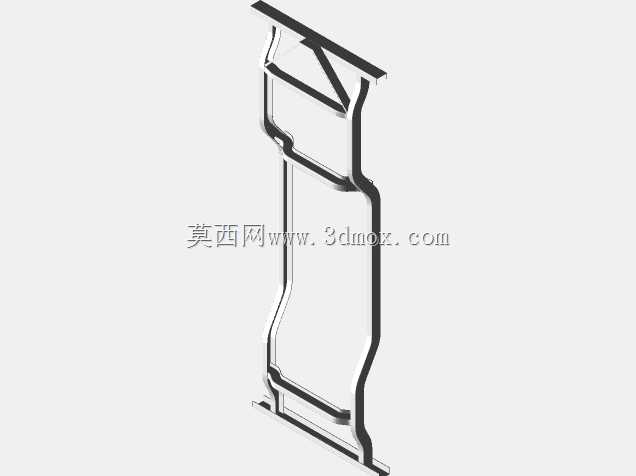

在功能特性设计上，该底盘采用一体化弯折成型的金属框架结构，整体无多余拼接焊缝，框架两侧设置连续的弯折加强筋，沿着构件长度方向形成连续的受力传导路径，能够将上部承载的载荷均匀分散到两侧的支撑边梁上，避免局部应力集中导致的结构断裂。框架内部设置两道横向加强肋，将整体长框架分隔为三个独立的承载区间，每个区间可根据搭载需求安装不同的功能模块，横向肋的高度与侧边梁保持一致，保证上部安装平面的平整度，便于功能组件的定位安装。框架两端设置延伸的安装定位边，预留的安装孔位可直接与行走轮组、端部接驳组件进行螺栓固定，无需额外加装转接构件，降低整体装配复杂度。

设计思路上，该构件优先兼顾结构刚性与轻量化需求，摒弃传统实心底盘的厚重设计，采用等强度的弯折结构设计，在受力较大的侧边梁位置采用双层弯折的截面结构，提升截面的抗弯模量，在非主要受力的中部区域采用镂空设计，在不降低整体承载能力的前提下将构件自重降低40%以上。外形尺寸方面，整体采用窄长型的轮廓设计，宽度方向控制在较小尺寸范围内，适配狭窄通道内的通行需求，长度方向根据搭载模块的排布需求设置多段承载区间，安装边界上，构件底部预留10mm的离地间隙，避免行走过程中底部与地面凸起物发生剐蹭，侧边的安装孔位采用等间距排布，可根据不同的搭载需求灵活调整安装位置，适配多种不同规格的功能组件安装需求，整体结构无需二次加工即可直接完成装配使用。
