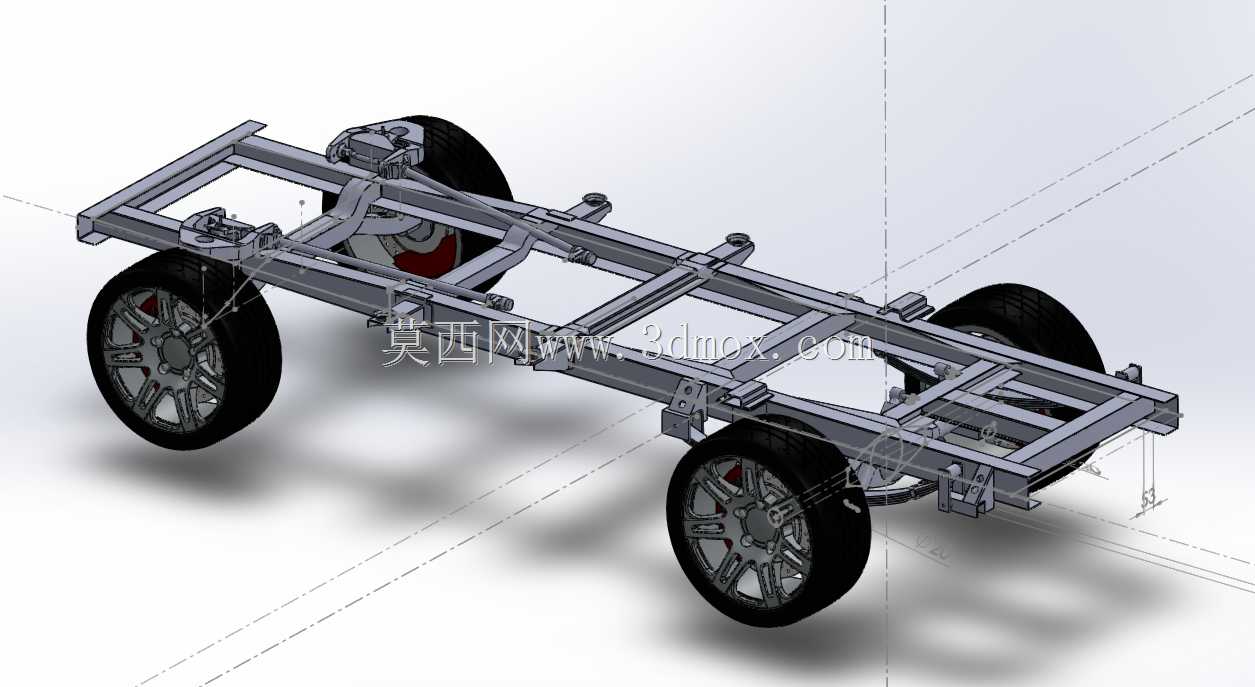

轻型商用车非承载式车架底盘结构设计

该底盘结构主要面向轻型商用车、小型多功能改装车的应用场景，可适配短途货运、城乡客运、专用作业车改装等多种使用需求，作为整车的核心承载基体，承担着动力总成、行驶系统、转向系统、制动系统以及上装车身的全部安装承载功能，是保障车辆行驶稳定性、承载可靠性的核心结构。从功能特性来看，该非承载式车架采用边梁式梯形结构设计，两根纵梁沿车辆纵向平行布置，通过多根横梁实现刚性连接，整体抗扭抗弯性能优异，能够在复杂非铺装路面行驶时有效分散路面冲击载荷，避免上装结构出现形变，同时预留了充足的动力总成安装空间，可适配前置后驱的动力布局形式，悬架安装位、转向机构固定点、车轮轮距参数均经过匹配校核，能够保证车辆转向时的阿克曼几何特性，减少轮胎异常磨损，提升行驶平顺性。在设计思路层面，该底盘优先兼顾承载能力与改装通用性，纵梁采用等截面槽型钢结构，在保证结构强度的同时降低生产加工难度，横梁根据不同位置的受力特性采用差异化截面设计，前部横梁预留发动机悬置安装点，中部横梁兼顾传动轴避让与车身固定需求，后部横梁强化承载能力以适配货厢或专用上装的安装需求；车轮与悬架的安装边界经过严格校核，轮距参数匹配轻型商用车的通用尺寸要求，轮胎跳动行程预留充足空间，避免极限工况下轮胎与车架、轮拱发生运动干涉，转向拉杆、制动管路的布置路径沿车架纵梁内侧排布，既能够避免行驶过程中被飞石击打损坏，也方便后期维护检修。从安装边界来看，车架整体宽度适配窄体轻型商用车的车身尺寸，轴距参数兼顾车辆转弯半径与货厢长度需求，各安装孔位采用标准化尺寸设计，能够通用多数轻型车的成熟零部件，降低整车的生产与维护成本，车架前部预留防撞梁安装位，后部可适配拖拽钩、后防护装置的安装，整体结构在满足基础行驶功能的前提下，为后续不同用途的上装改装预留了充足的拓展空间，可根据使用需求加装货厢、专用作业设备、客舱等不同上装结构，适配多元化的使用场景。
