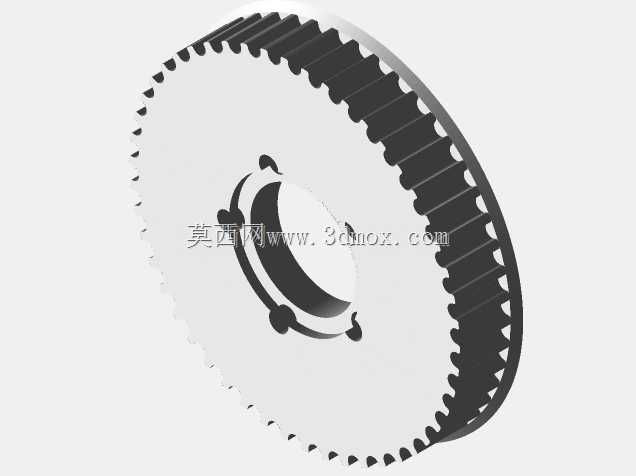

Skike五寸气动轮配套同步带轮结构

　　这款带轮的核心适配对象是5英寸Skike气动轮辋，轮缘采用HTD5M齿形，齿数设定为50，齿形轮廓按圆弧齿同步带规范生成，与9mm宽度的HTD5M同步带配合时，齿面接触应力分布更均匀，相比梯形齿带轮，在轮滑代步、轻型移动平台的启停与小幅冲击工况下，跳齿风险更低，传动背隙也能控制在较小范围。

　　从安装边界看，带轮中心孔并非简单圆孔，而是做了三处对称的卡位凸台，对应气动轮辋上的预装卡槽。装配时不需要额外加工键槽，将带轮对位压入轮辋后，三处凸台即可承担周向止转作用，既省去了键连接的装配工序，也避免了键槽对薄壁轮辋强度的削弱。带轮腹板采用大直径镂空结构，仅在中心孔周围保留环形加强筋连接外缘，整体转动惯量远低于实心轮，这对人力驱动的轮滑装置尤为重要——启动和加速时不需要额外克服多余的旋转质量，滑行过程中的惯性损耗也更小。

　　齿部参数的选取直接决定了传动可靠性。50齿的配置在5英寸轮径下，单齿啮合的包角足够大，同步带绕入轮缘后可同时有6到8个齿参与承载，即使在路面颠簸带来瞬时冲击时，载荷也能分散到多枚齿上，不会出现单齿受力过载断裂。带轮的齿顶圆、齿根圆与节圆位置严格对应9mm带宽的同步带尺寸，轮缘两侧预留了轻微挡边，可防止皮带在轮辋偏摆或侧向受力时脱出，这一点在户外非平整路面使用时非常关键。

　　设计思路上，这款零件没有沿用工业带轮的厚重结构，而是围绕气动轮滑的使用场景做了取舍。轮辋本身为充气结构，本身具备缓冲能力，带轮不需要承担额外的减震功能，因此腹板可以做大面积减材；但齿面的啮合精度不能降低，否则会加速皮带磨损。中心卡位的形状经过圆角处理，压装时不会在塑料轮辋上产生应力集中，反复拆装也不容易出现卡槽开裂。

　　实际应用中，这类带轮不仅可用于Skike气动轮滑的传动改装，也可移植到轻型电动滑板、小型巡检AGV的从动轮组上。选型时需要核对三个边界：一是中心卡位与轮辋卡槽的配合尺寸，确保周向无窜动；二是齿形与带宽必须匹配HTD5M/9mm规格，错用梯形齿或带宽不符会导致异响和早期磨损；三是带轮的轴向安装空间要容纳轮缘挡边与皮带宽度，预留少量侧向间隙即可，过大会增加皮带跑偏概率。

　　从结构建模角度，齿形生成需要先确定节距、节圆直径与齿顶修形量，再通过圆周阵列得到全部轮齿；腹板镂空要保证加强筋的厚度连续，避免在脱模或受力时出现变形；中心卡位的对称度需要约束，否则装配后带轮会出现径向跳动，直接影响皮带传动的平稳性。
