电动滑板COB灯具固定支架结构

　　该支架面向短距离代步电动滑板的前部照明加装场景，解决市售COB LED灯条在滑板立杆、板面端部无可靠安装位的问题。日常使用中，电动滑板常在夜间社区道路、园区便道通行，原厂照明不足时骑手难以辨识路面坑洼、台阶边缘与散落障碍物，外挂灯具又常因扎带老化、粘接脱落造成灯位偏移；该金属支架通过两个安装耳孔把灯具固定在滑板前部结构上，使光束方向稳定指向骑行前方，减少震动带来的照射角度漂移。

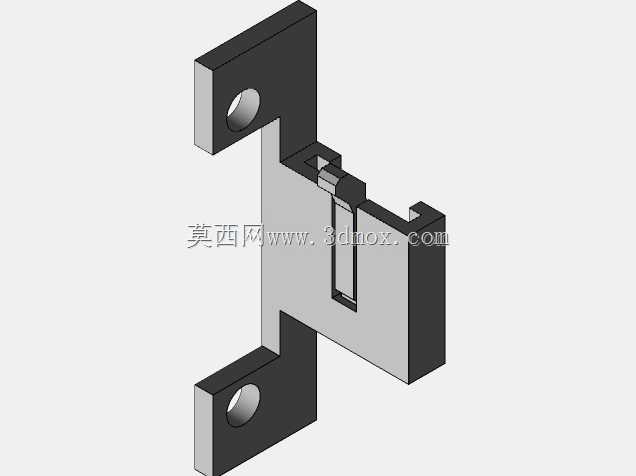

　　从结构形态看，零件主体呈折板形态，上下两端各伸出带孔安装耳，中部留出容纳COB灯体的卡槽与侧向限位边。上端耳片用于连接滑板前部既有孔位或抱箍组件，下端耳片形成第二固定点，两点约束可抑制支架绕单螺栓转动；中部凹槽宽度按常见红白COB灯条的外形边界设置，槽边挡住灯体侧面，避免灯具在横向冲击时滑出。卡槽内还预留窄长让位空间，可容纳灯板背面的接线焊点与绝缘片，防止金属件直接压伤线路。

　　设计思路上优先考虑装配可达性与受力路径。骑行时路面颠簸产生的惯性载荷先作用于灯体，再经卡槽侧壁传到支架立板，最后由上下耳片的紧固件分散到滑板基体；立板在转折处保留连续材料，没有开设多余减重孔，目的是在薄板厚度受限的情况下提高抗弯刚度。耳孔位置相对主体中心线对称布置，钻孔后仍有足够边距，避免拧紧时孔边开裂。侧向开口的卡槽便于灯具从侧面滑入，装配时不需要穿过整条灯带，维护时也可单独拆下灯体。

　　安装边界方面，上下耳孔的中心距决定了该支架能够适配的前部孔位范围，耳片外伸长度则限制其与滑板弧面、线束护套之间的最小间隙。中部灯槽的深度需要覆盖灯条背部高度，但不能过深遮挡COB发光面；槽口宽度与灯条厚度形成小间隙配合，既方便插入，又能限制灯具晃动。零件整体外轮廓较窄，安装后不会明显增加滑板前部迎风宽度，也不易在推行时触碰墙体或路桩。

　　在实际选型中，结构工程师需要把支架模型与滑板立杆、前端封头、COB灯条以及紧固件进行装配校验。重点检查耳孔与基体孔位是否同轴，螺栓头或螺母是否与立板发生干涉，灯线从槽侧引出后是否存在过小折弯半径。若用于振动更强的越野滑板，可在耳片与基体之间增加薄垫片调整角度，并在灯槽内侧贴绝缘缓冲层，吸收高频振动同时降低金属与灯板摩擦的风险。该模型把安装孔、让位槽、折边和限位面集中表达，便于后续生成工程图、展开尺寸与装配说明。
