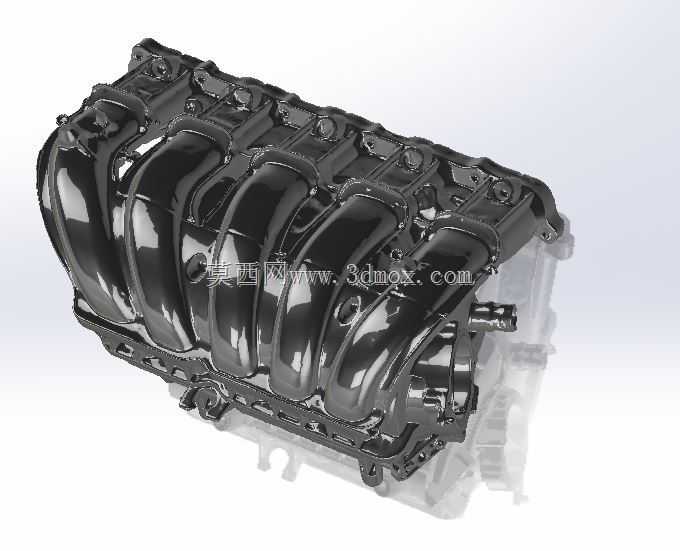

大众2.5排量五缸发动机进气歧管结构

进气歧管作为燃油发动机进气系统的核心承载部件，直接决定了各气缸进气分配的均匀性与进气响应效率，是影响发动机动力输出平顺性、燃油经济性与排放表现的关键结构。这款适配大众2.5排量五缸动力单元的进气歧管，主要应用于横置前驱布局的乘用车型，承担着将节气门体导入的新鲜空气，按照各气缸的点火顺序与工作相位精准分配到对应进气道的核心作用，同时集成了曲轴箱通风接口、真空取气接口与传感器安装位，为发动机的负荷监测、废气循环控制、真空助力系统提供稳定的通路支撑。从结构设计来看，该进气歧管采用了等长进气流道的布局思路，五个独立的弯曲流道经过曲率优化，既利用进气谐振效应提升中低转速区间的进气充量效率，增强低扭输出表现，又通过流道内壁的顺滑过渡减少进气阻力，避免气流在弯折处产生紊流影响进气效率。歧管主体采用上下壳体拼合的结构设计，上部为光滑的稳压腔壳体，能够缓冲节气门开闭带来的进气压力波动，保证各工况下进气压力的稳定性；下部为与气缸盖对接的安装法兰面，法兰上预留了均匀分布的螺栓固定孔位，安装边界严格匹配五缸发动机缸盖的进气侧接口尺寸，密封面的平面度公差控制在极小范围内，确保装配后不会出现进气泄漏的问题。歧管侧面预留的多个外接接口，分别对应进气压力温度传感器、曲轴箱通风管、碳罐电磁阀管路与刹车真空助力管路的安装需求，接口的位置与管径经过整车机舱布局的适配验证，能够避免与周边的线束、冷却管路、装饰罩产生装配干涉。在实际装车场景中，这款进气歧管位于发动机舱的上部区域，上方预留了发动机装饰罩的安装卡扣位，下部与缸盖进气面紧密贴合，侧面的流道走向避开了点火线圈与喷油器的拆装空间，能够在不拆卸歧管主体的情况下完成点火系统与燃油供给系统的日常维护作业。歧管的壁厚设计兼顾了结构强度与轻量化需求，既能够承受进气过程中的正负压力交变载荷，避免长期使用后出现壳体变形开裂的问题，又通过合理的筋条布局减少了不必要的材料冗余，降低了部件自重对发动机总成重量的影响。
