车用涡轮增压器总成结构三维设计

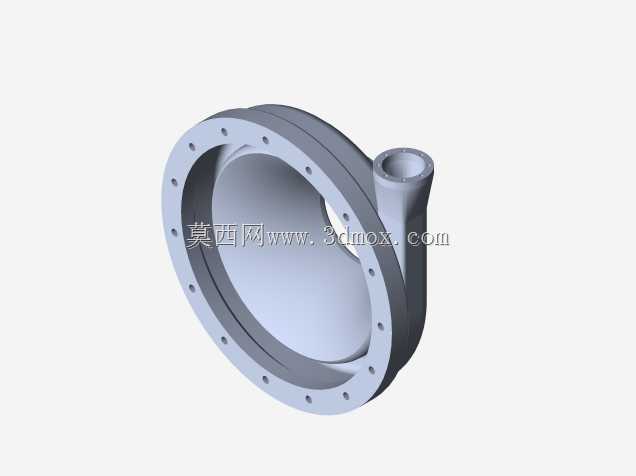

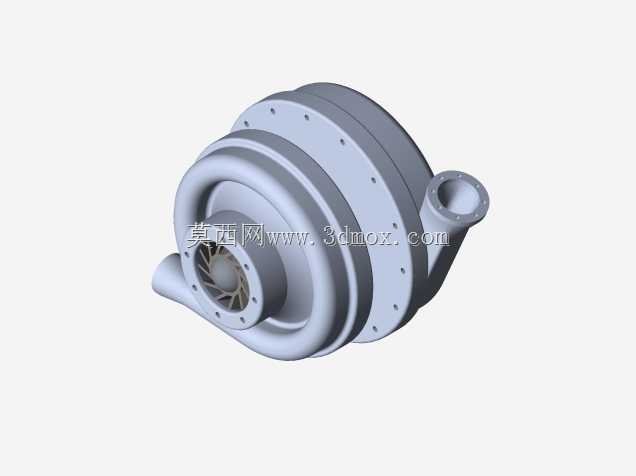

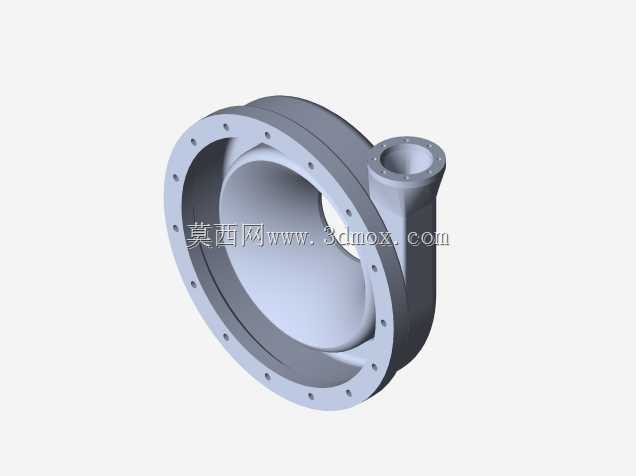

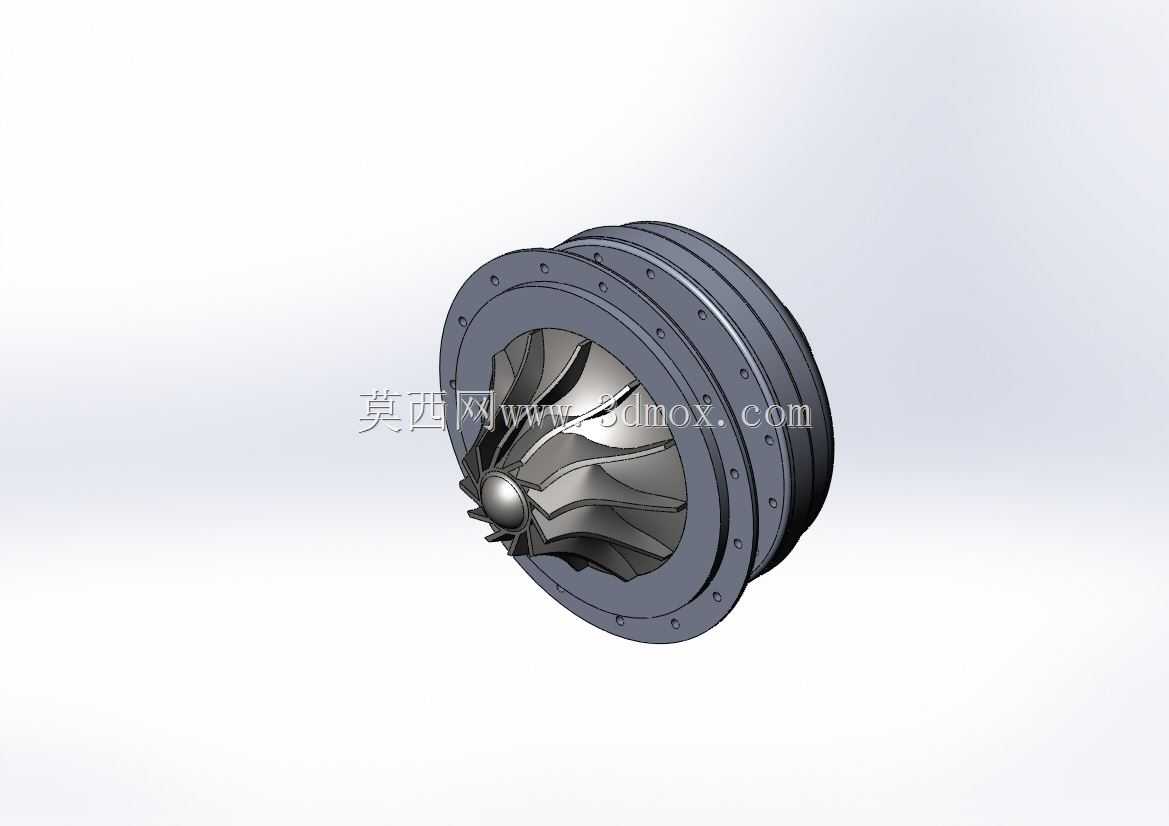

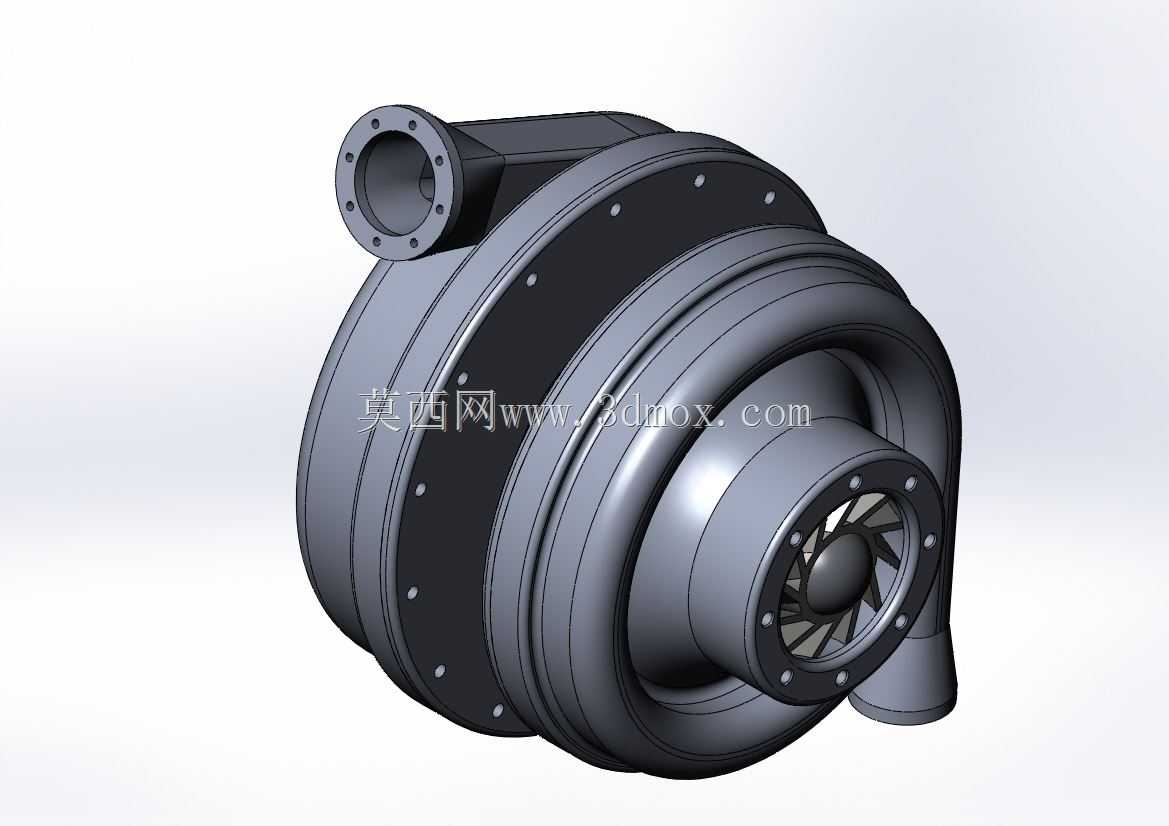

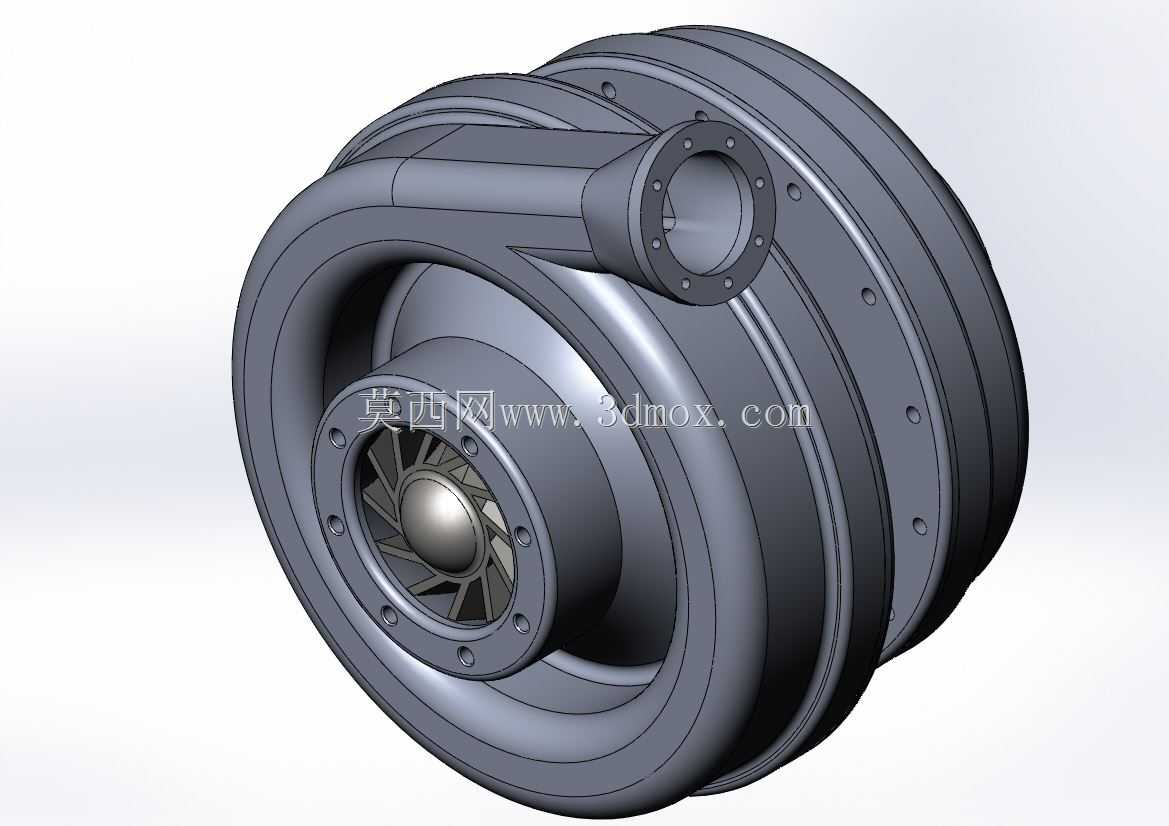

这款涡轮增压器主要适配车用内燃动力系统，是发动机进气增压环节的核心功能部件，广泛应用在乘用车辆、商用货运车辆以及非道路移动机械的动力单元中，能够在不改变发动机基础排量的前提下，通过压缩进入气缸的空气密度，有效提升动力输出上限，同时优化燃油燃烧效率，降低尾气排放中的污染物占比，帮助动力单元满足更高的动力性与经济性要求。从实际功能逻辑来看，该装置依靠发动机排出的高温高压废气驱动涡轮端叶轮高速旋转，通过同轴连接带动压气机端叶轮同步转动，将过滤后的新鲜空气压缩后送入发动机进气歧管，让气缸在进气冲程可以充入更多氧气，匹配对应量的燃油喷射即可释放更强的做功能力，解决自然吸气发动机在高转速区间进气效率不足的痛点，同时能帮助小排量动力实现接近大排量自然吸气机型的动力输出水平，兼顾低油耗与强动力的使用需求。在产品设计思路上，该结构采用双蜗壳分体式布局，将高温废气流通的涡轮腔与清洁空气流通的压气机腔通过中间隔热壳体完全分隔，避免高温废气的热量传递到压气机端影响进气密度，中间壳体预留了冷却与润滑通道的安装接口，可对接发动机的润滑油路与冷却系统，对高速旋转的轴承组进行持续润滑与散热，保证转轴在每分钟十多万转的高转速工况下依然能保持稳定运行，不会出现过热烧蚀或者磨损过量的问题。压气机端采用带导流叶片的叶轮结构，配合渐扩式的压气机蜗壳流道，能够在叶轮高速旋转时平稳提升空气压力，减少气流紊流带来的能量损失，提升增压效率；涡轮端的壳体采用耐温合金适配的结构弧度，能够顺畅承接发动机排气歧管送出的废气气流，让气流以最优角度冲击涡轮叶片，最大化利用废气的余压能量，减少排气阻力对发动机排气冲程的负面影响。从安装边界来看，该模型还原了涡轮端的法兰连接结构，可直接对接发动机排气歧管的对应安装位，法兰上的螺栓孔位按照通用车用增压部件的排布规范设计，能够保证连接密封性，避免高温废气泄漏；压气机端的进气接口预留了空气滤清器管路的对接尺寸，出气接口适配中冷器的连接管路，整体安装位的轮廓尺寸充分考虑了发动机舱的布局空间，不会与周边的冷却管路、线束、附属部件产生干涉，中间壳体的安装支脚结构可将增压器稳定固定在发动机缸体的对应支架上，抵消高转速运行时产生的振动，保证长期使用的结构可靠性。
