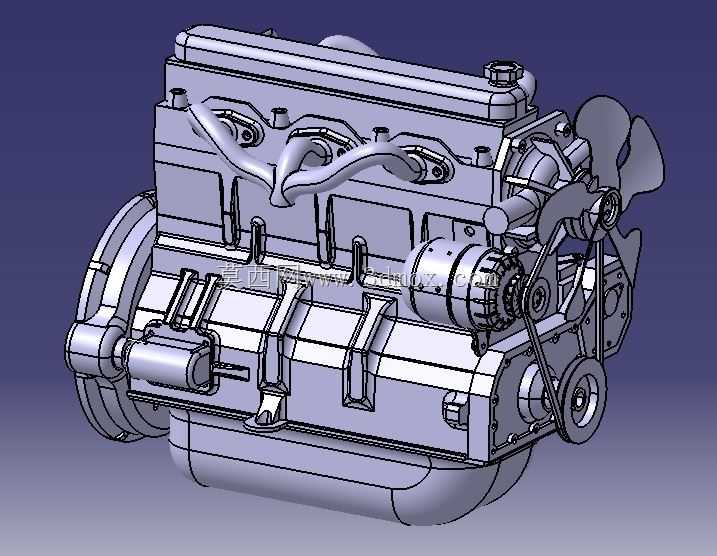

三缸柴油动力装置三维结构设计

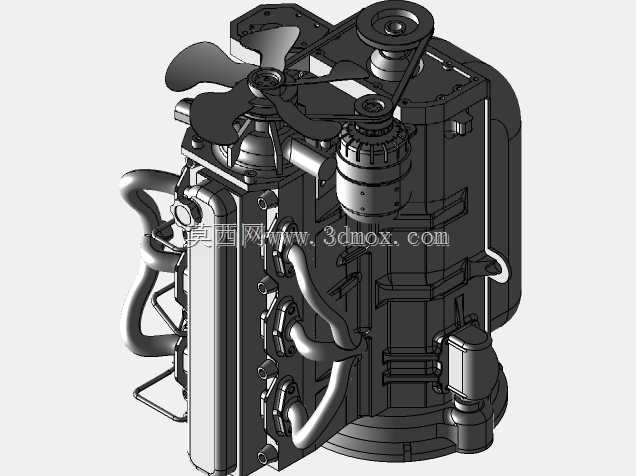

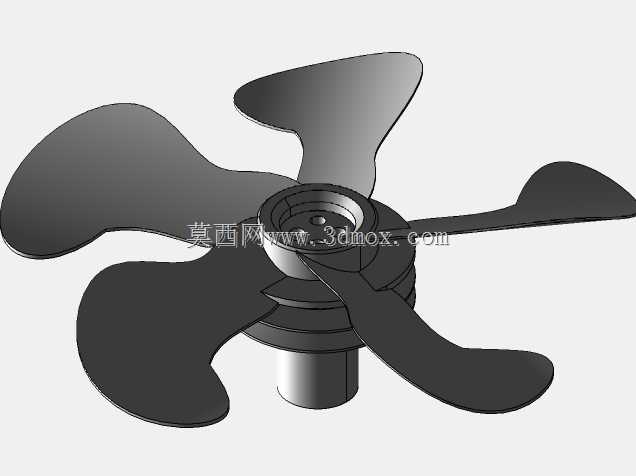

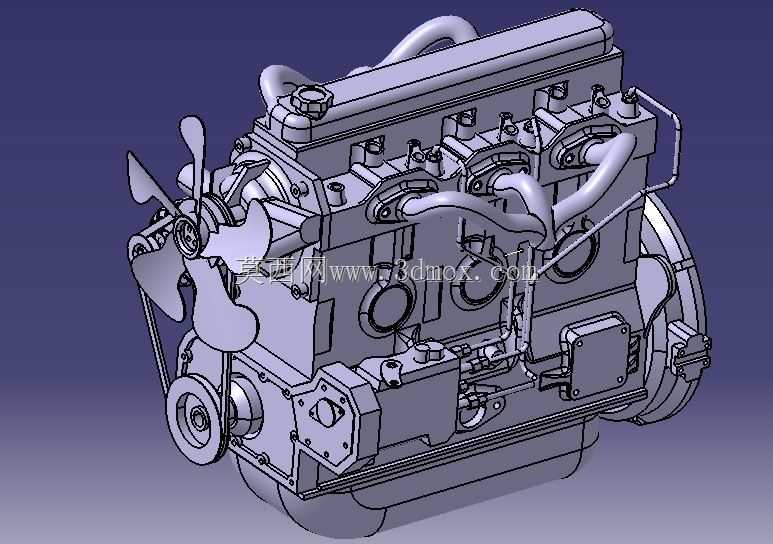

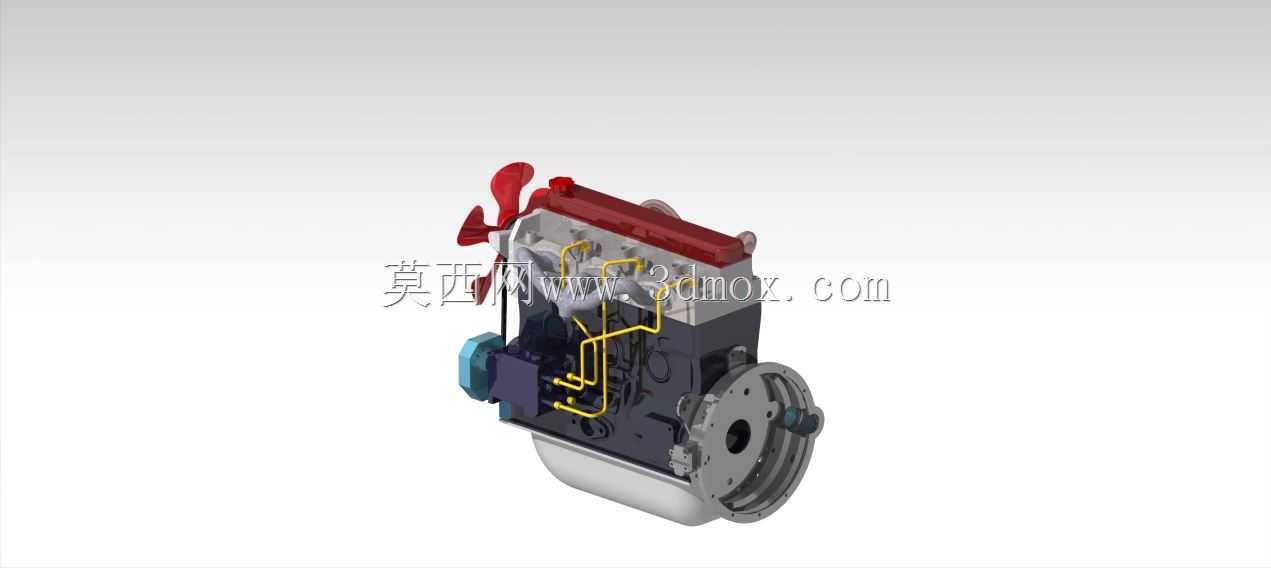

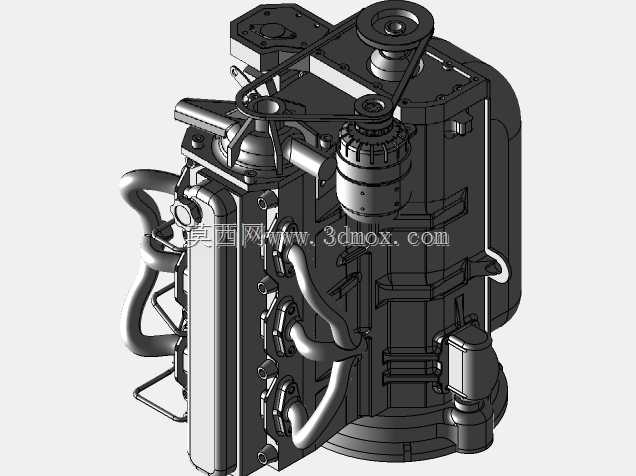

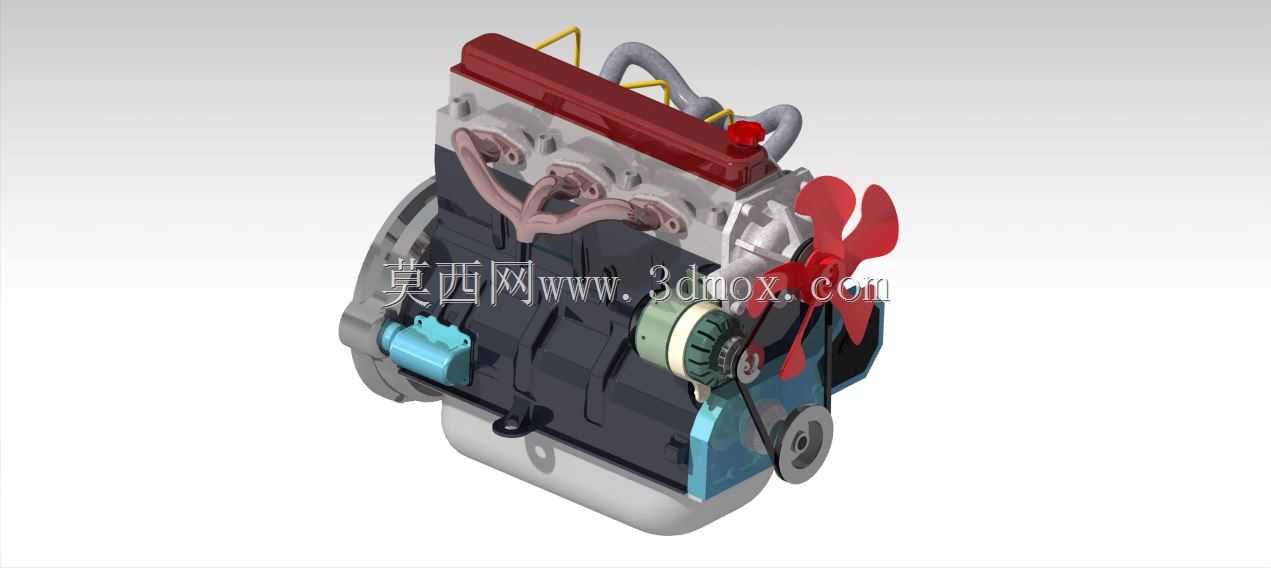

这款三缸柴油动力装置，主要面向小型农用机械、小型工程机械、轻型发电机组以及小型内河作业船舶的配套动力场景，能够在中低转速区间输出稳定充沛的扭矩，适配持续重载的作业工况，相比同功率段的汽油机具备更高的热效率与燃油经济性，也能适应品质参差的燃油供给环境，在县域农业生产、城郊小型工程作业、偏远区域应急供电等场景中有着极高的适配性。从实际用途来看，该动力单元可以直接配套小型拖拉机、微耕设备、小型装载机、30KW以内的固定式发电机组，也可经过适配后作为小型排灌设备、农副产品初加工机械的核心动力源，能够满足非道路移动机械与固定式动力设备的双重配套需求。在功能特性上，这款三缸柴油机采用直列三缸的布局结构，前端集成冷却风扇与皮带传动轮系，可直接驱动冷却系统与外接附属设备，侧置的燃油管路与进气歧管做了集成化排布，既减少了外接管路的渗漏风险，也压缩了整机的横向占用空间；缸盖部分采用集成式水道设计，能够保证三个缸体的冷却温度均匀，避免单缸过热导致的动力衰减与部件损耗，油底壳采用深腔式结构，可适应设备一定角度的倾斜作业，适配农机作业时的复杂地形工况。在设计思路上，整体结构优先考虑了运维便捷性与工况适应性，外部的易损部件如滤清器、皮带轮、加油口都布置在机身外侧便于操作的位置，不需要拆解周边附属结构就可以完成常规保养操作；机身的安装支点采用对称式布局，三个主安装脚的位置经过载荷校核，能够平衡三缸结构运转时的一阶往复惯性力，减少整机运行时的振动传递，降低配套设备的机架疲劳损耗。从外形尺寸与安装边界来看，整机长度控制在适配小型设备舱的范围内，前端风扇与后端飞轮壳的突出尺寸都做了紧凑化处理，安装脚的螺栓孔位采用行业通用的孔距标准，能够直接替换同功率段的多数同类型三缸柴油机，不需要对配套设备的机架做大规模改装；机身侧面的管路接口与上部的缸盖罩都预留了足够的操作空间，在设备舱内安装后依然可以完成常规的油液检查、线路接驳操作，排气接口的位置也预留了适配不同排气走向的调整空间，能够满足不同配套设备的布局需求。
