农用4吨双轴牵引拖挂货运车

　　这款双轴牵引拖挂设备主要面向丘陵、平原地带的农业生产物料转运场景，可配套大马力轮式拖拉机完成散粮、厩肥、秸秆、农资农具的田间与场院转运作业，也可在乡村非铺装路面承担短途散装物料运输任务，适配农村地区零散货运、农田作业的多场景使用需求。

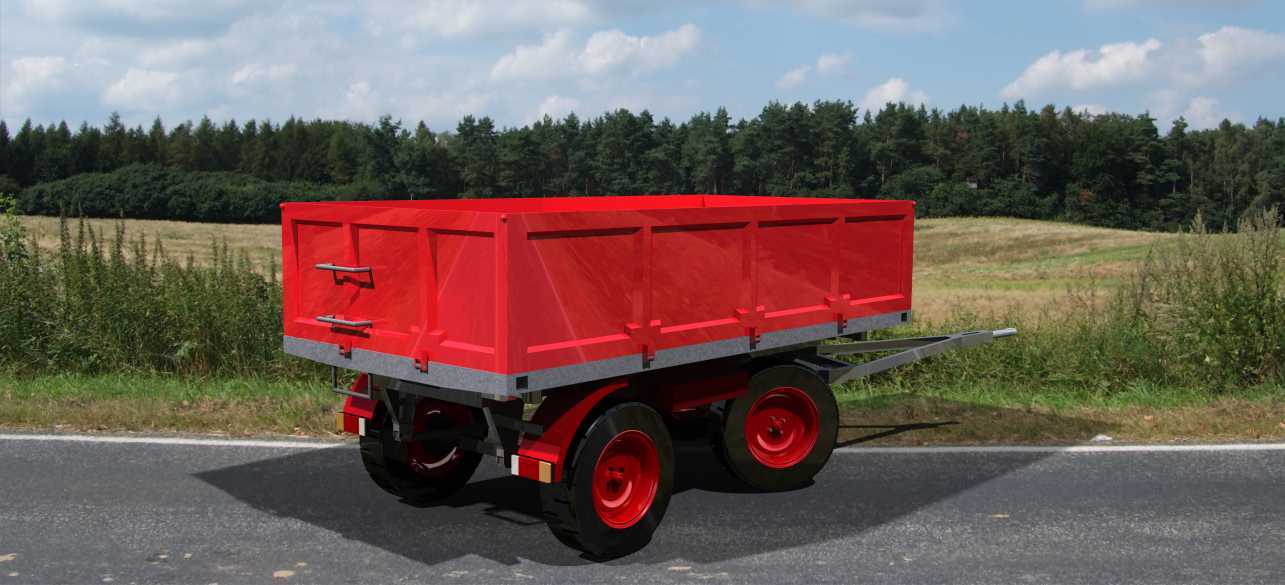

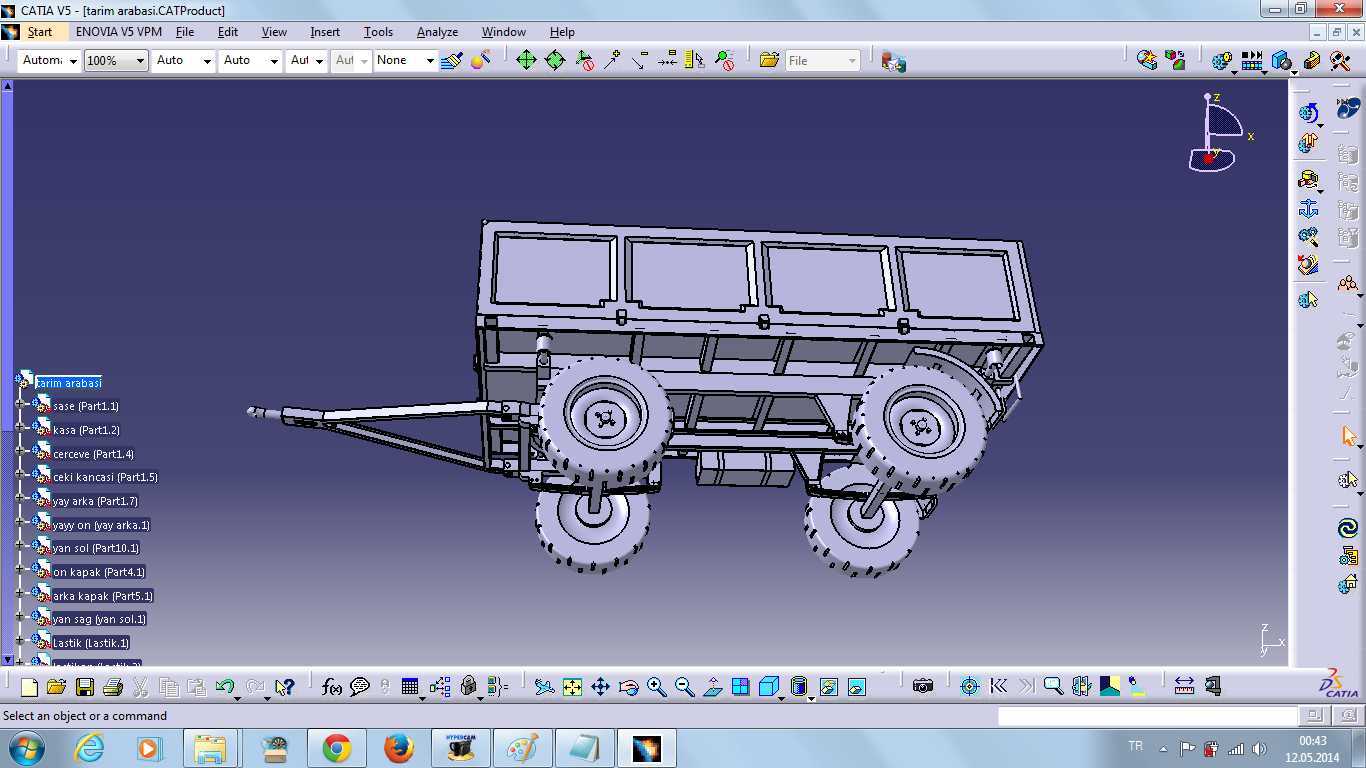

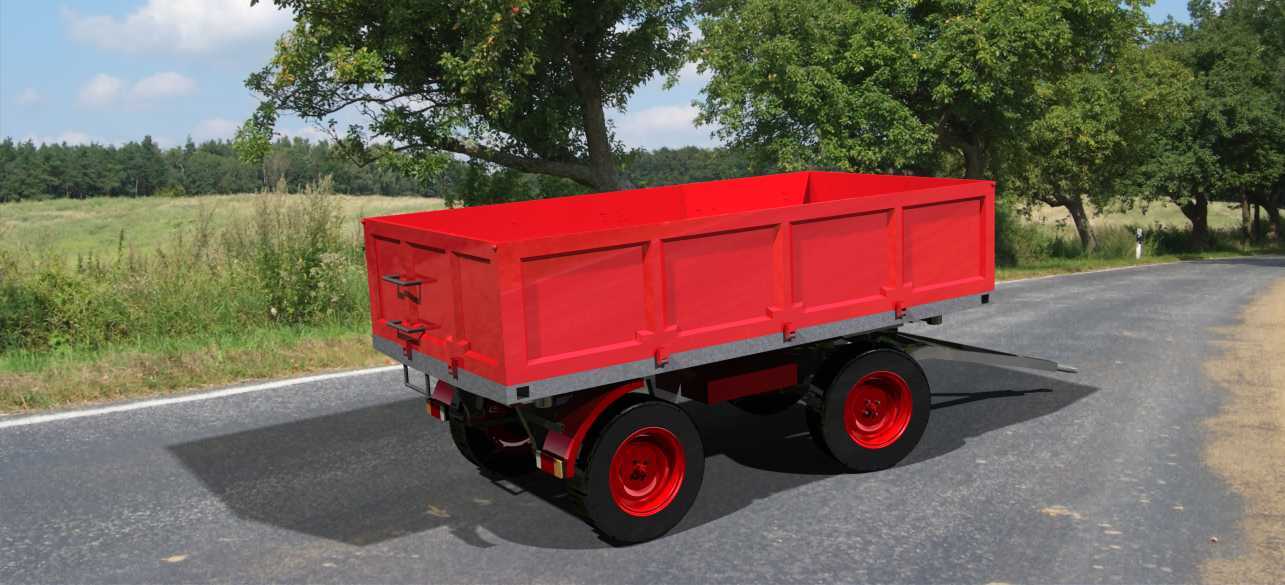

　　从结构设计逻辑来看，该拖挂车采用双轴四轮布局，额定承载4吨，车斗采用U型加强筋焊接结构，侧板与底板均采用冲压成型的加厚钢板，侧板外侧布置多道横向加强筋，避免满载散装物料时出现侧板鼓胀变形，车斗尾部设置可开合的锁止式尾门，配合牵引销结构可实现手动倾翻卸料，降低人工卸料的劳动强度。车斗与行走机构之间采用高强度槽钢焊接的副车架连接，副车架与车斗底板之间预留缓冲间隙，可抵消非铺装路面行驶时的颠簸冲击，避免焊缝长期受交变载荷出现开裂。

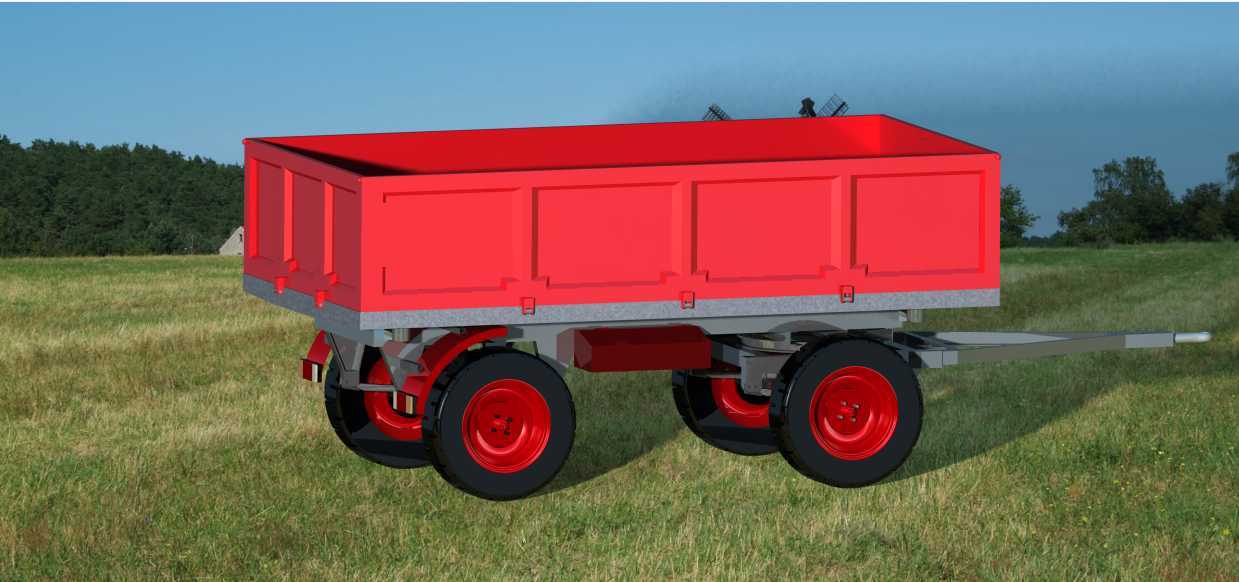

　　行走系统采用大直径农用深花纹轮胎，轮辋与车桥之间采用螺栓刚性连接，双轴布局将满载载荷均匀分配到四个轮胎上，降低单轮接地比压，避免在松软农田、泥泞路面出现陷车问题，轮胎外侧设置金属挡泥板，挡泥板尾部集成反光标识，满足道路行驶的安全警示要求。牵引架采用变截面矩形钢管焊接成型，牵引端设置标准尺寸的牵引环，可匹配多数农用拖拉机的后牵引销尺寸，牵引架与副车架之间采用铰接连接，允许一定角度的上下、左右摆动，适配田间起伏路面的转向与俯仰工况，避免牵引架受刚性冲击出现弯折。

　　设计过程中重点考虑了农村使用场景的维护便利性，所有铰接点均设置黄油嘴，可定期加注润滑脂降低磨损，车桥轴承采用常用型号的圆锥滚子轴承，配件通用性强，便于乡村维修点更换维护。外形尺寸方面，车斗内部有效容积约5立方，整车宽度控制在2米以内，满足乡村狭窄道路的会车通行要求，牵引架长度预留足够的转向间隙，满载转向时不会与牵引主机发生干涉，车斗倾翻角度可达45度，可保证散装物料一次性卸净，无残留堆积。

　　车斗前部设置有登车扶手与锁扣机构，侧板上的锁止手柄采用杠杆式结构，无需额外工具即可手动开合尾门与侧板，方便人工装卸袋装物料。整车喷涂高饱和度红色防锈漆，底层做喷砂除锈处理，可适应田间高湿度、有机肥腐蚀的使用环境，延长设备使用寿命。行走系统的制动采用惯性制动结构，牵引架上设置惯性制动触发机构，当牵引主机减速时，拖挂车的惯性力会触发制动蹄片抱紧轮毂，实现同步减速，避免下坡路段出现推头、甩尾风险，提升非铺装路面行驶的安全性。

　　在安装匹配层面，该拖挂车无需对牵引主机做任何改装，仅需将牵引环与拖拉机后牵引销连接，挂接安全链、接上反光标识的接线即可投入使用，牵引环高度可根据不同型号拖拉机的牵引点高度做小幅调整，适配不同马力段的轮式拖拉机使用。副车架上预留了加装篷布架、副挡板的安装孔位，用户可根据运输物料的类型自行加装附件，运输轻质秸秆类物料时可加装高挡板提升装载容积，运输易受潮物料时可加装篷布架遮盖篷布，拓展设备的使用场景。
