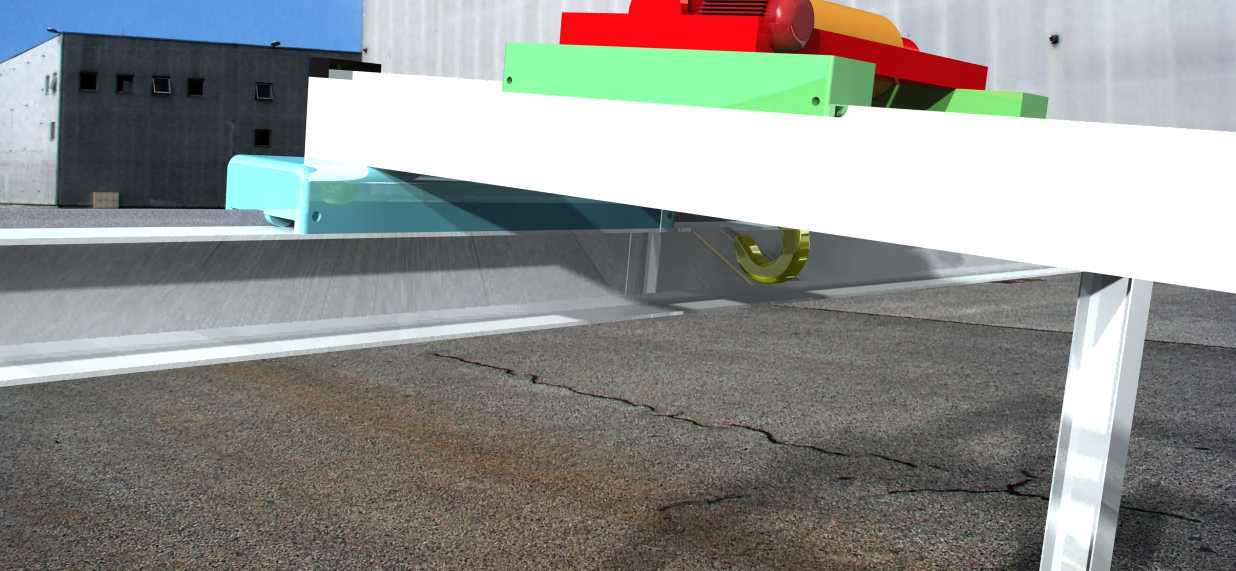

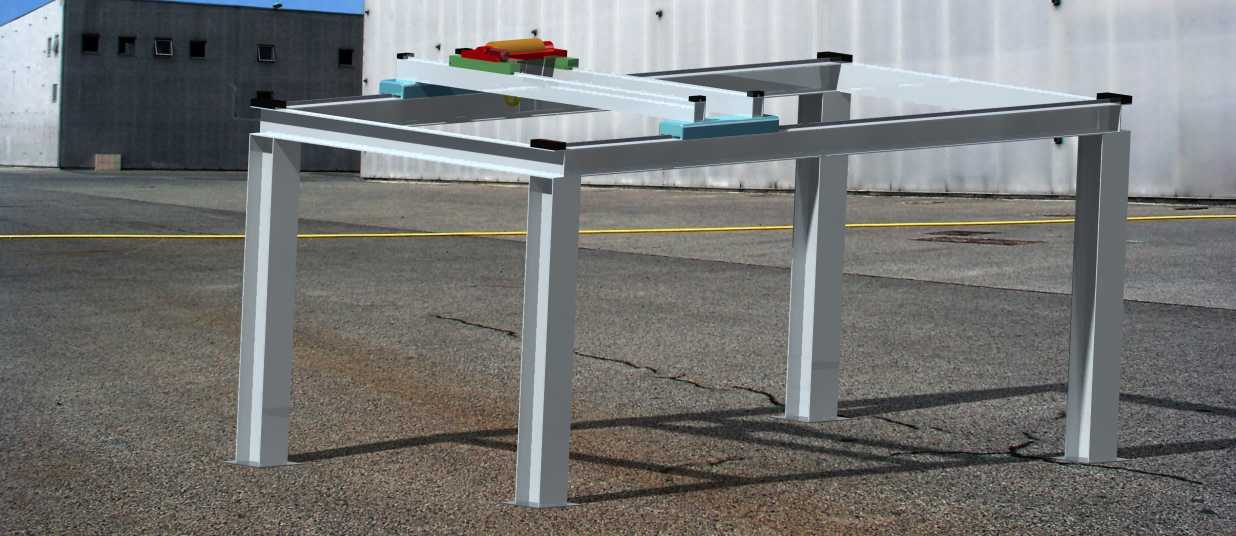

在常规机械加工、重型工件装配、原材料仓储转运的车间场景里,这类架设在两侧高架轨道上的起重设备,是跨工位完成重型载荷转移的核心装备,区别于地面运行的叉车、移动式吊机,它完全依托厂房上部的承重梁轨道布设,不会占用地面作业通道空间,能在固定跨度范围内覆盖整个作业面的物料调运需求。从结构组成来看,这套设备的核心承载部分是横跨两侧轨道的主梁结构,主梁上方布设的卷筒组件通过钢丝绳收放实现吊钩的垂直升降动作,卷筒一侧配套的驱动单元为起升动作提供动力输出,主梁两端的端梁结构卡装在轨道上方,配套的行走轮组带动整台设备沿轨道方向做纵向移动,而吊钩配套的行走小车则能沿主梁长度方向做横向移动,两个方向的移动配合吊钩的垂直升降,就能覆盖跨度范围内任意点位的重物吊装作业,不管是机加工工位的重型毛坯上下料、装配区域的大型部件对位吊装,还是仓储区的重型物料堆垛转运,都能通过三个维度的动作配合完成作业,避免了地面转运设备需要预留转弯通道、大载荷下地面承重不足的问题。做这套结构的三维建模时,首先要匹配厂房预设的轨道安装边界,两侧轨道的中心距直接决定主梁的跨度尺寸,端梁上的行走轮组轮距要和轨道的轨距精准适配,轮缘和轨道侧面的预留间隙要控制在合理范围,既要避免运行时卡滞,也要防止间隙过大出现脱轨风险;主梁的截面选型要结合额定起升载荷、跨度大小做刚度校核,确保满载起升时主梁的下挠量在允许范围内,不会因为主梁变形导致运行卡滞或者起升精度不足。

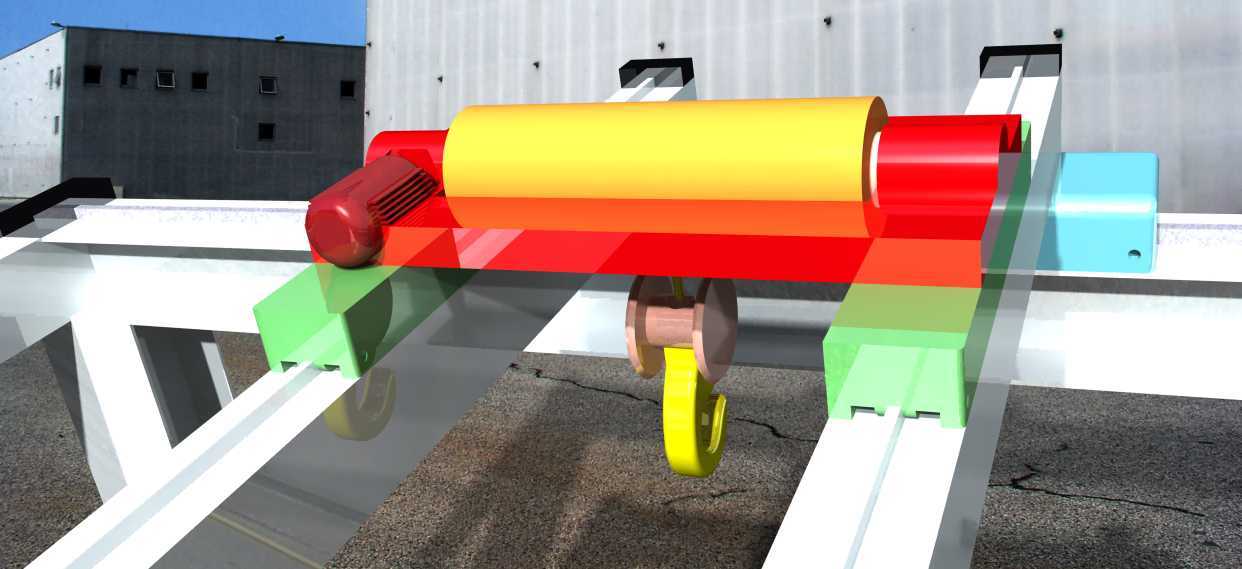

卷筒部分的建模要匹配钢丝绳的缠绕倍率,绳槽的螺距、深度要和选用的钢丝绳直径适配,确保多层缠绕时不会出现乱绳、咬绳的问题,卷筒和驱动单元的连接轴要做同轴度校核,避免运行时出现额外的径向载荷影响传动部件寿命。吊钩组件的建模要考虑滑轮组的布设,滑轮的直径、绳槽规格要和钢丝绳匹配,吊钩的防脱结构要完整还原,避免吊装作业时索具意外滑脱。端梁部分的行走轮组要配套缓冲结构,在设备运行到轨道端部时能通过缓冲件吸收冲击动能,避免硬碰撞对结构造成损伤,同时端梁上要预留限位触发部件的安装位,和轨道端部的限位装置配合实现极限位置的自动停机。从安装边界来看,这套设备的整体高度要匹配厂房的下部净空,确保吊钩上升到上极限位置时,和厂房顶部的承重结构、
管线布设保持足够的安全距离,主梁下方的净空高度要满足最高吊装工件的通行需求,避免工件吊运过程中和地面设备、工装发生碰撞。在实际应用中,这类设备的运行速度要匹配车间的作业节拍,起升机构的调速范围要兼顾空载快速升降、满载对位时的低速微调需求,行走机构的启动和制动要做平缓的加速度控制,避免吊装的重物出现大幅摆动,影响对位精度和作业安全。建模过程中还要考虑各部件的检修维护空间,比如驱动单元的安装位置要预留足够的拆装操作空间,润滑点的布设要方便日常维保作业时的注油操作,钢丝绳的固定端要方便定期检查绳卡的紧固状态,吊钩的转动部位要预留润滑加注的通道。很多车间在布设这类设备时,还会在主梁下方配套滑触线或者电缆拖链,为整台设备的运行提供电力传输,
建模时也要同步考虑这些附属部件的布设路径,避免和主梁上的其他运动部件发生干涉。对于大跨度的桥式起重设备,主梁通常会设计一定的上拱度,抵消满载时的下挠变形,确保小车沿主梁运行时不会出现爬坡、溜车的问题,这部分结构特征在三维建模时也要准确还原,不能直接做成平直的主梁结构,否则和实际的工程设计要求存在偏差。端梁和主梁的连接部位要做加强结构处理,因为这个位置是整机载荷传递的关键节点,既要传递主梁的垂直载荷,还要承受行走制动时的纵向冲击力,连接部位的螺栓排布、加强筋的布设都要符合受力传递的逻辑,避免出现应力集中的问题。吊钩部分的滑轮组防护罩也要完整建模,避免作业过程中杂物卷入滑轮组,也能防止钢丝绳脱出绳槽引发安全事故。在实际的设备选型阶段,通过精准的三维模型可以提前校验设备和厂房结构、地面设备的干涉情况,提前发现安装边界的冲突问题,减少现场安装时的整改工作量,也能为后续的电气布线、维保通道预留提供直观的参考依据。
