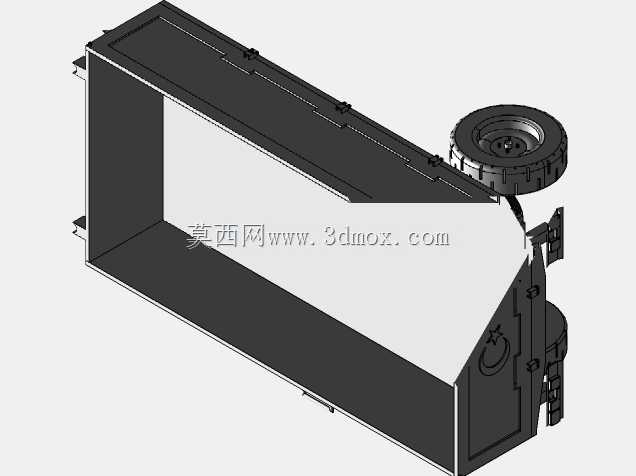

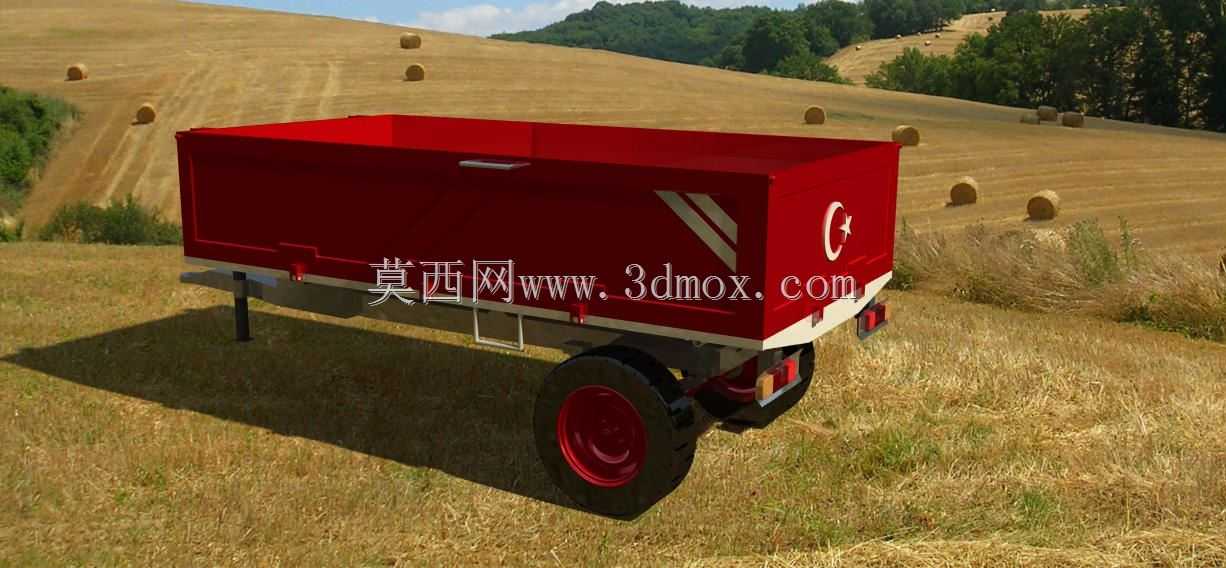

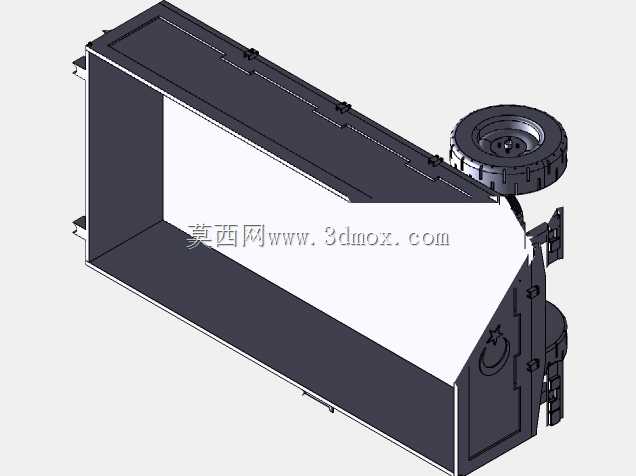

农用三吨级单轴牵引拖斗结构设计

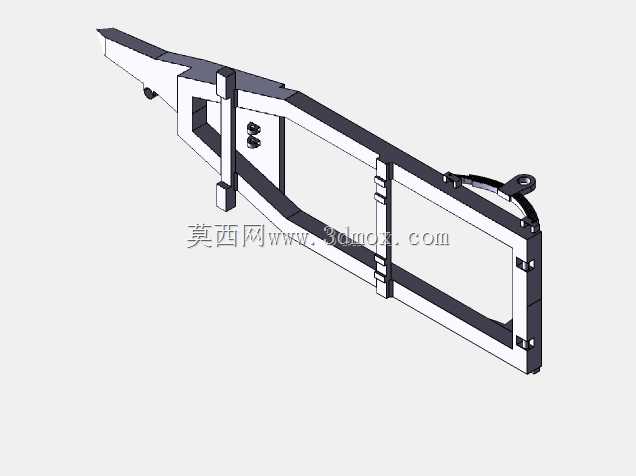

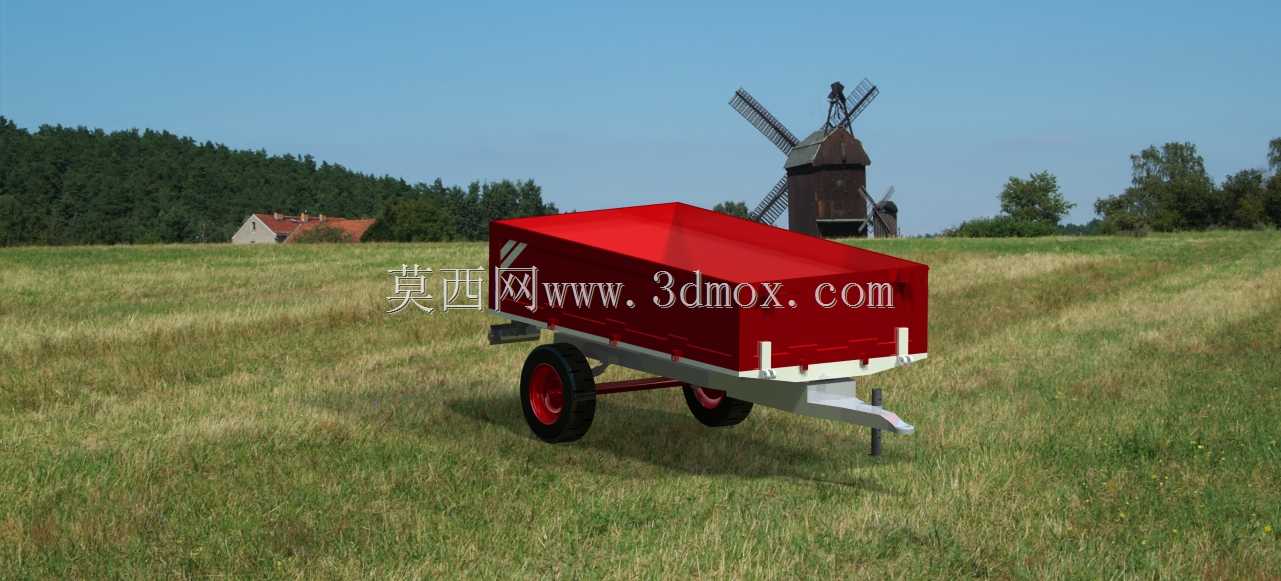

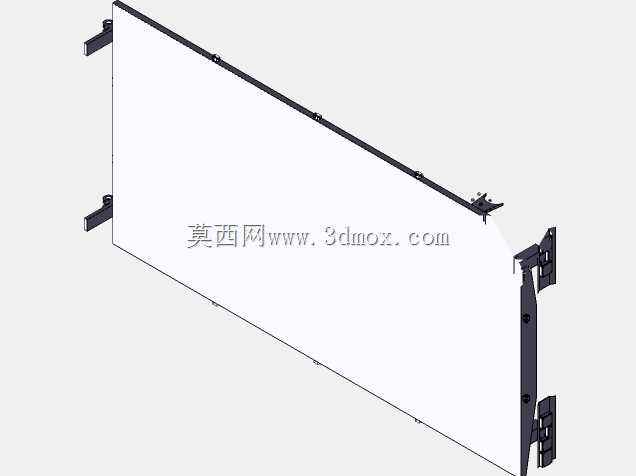

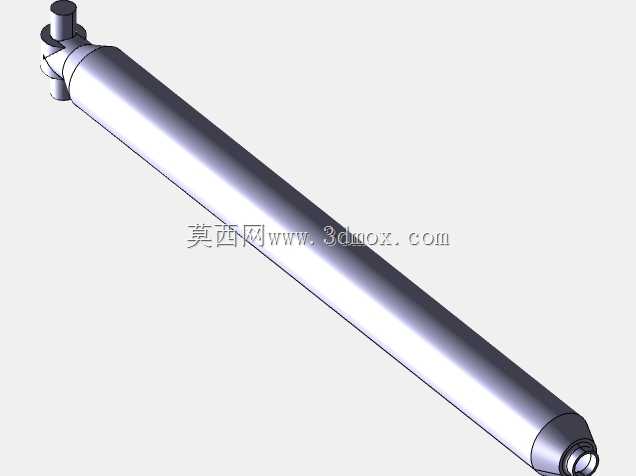

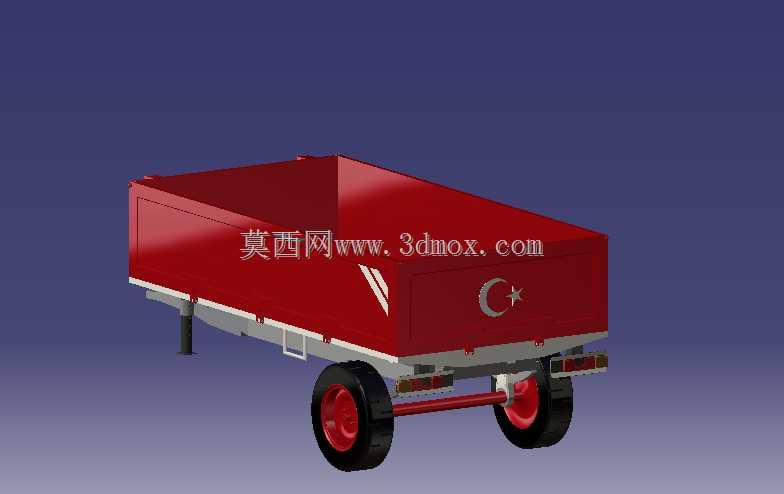

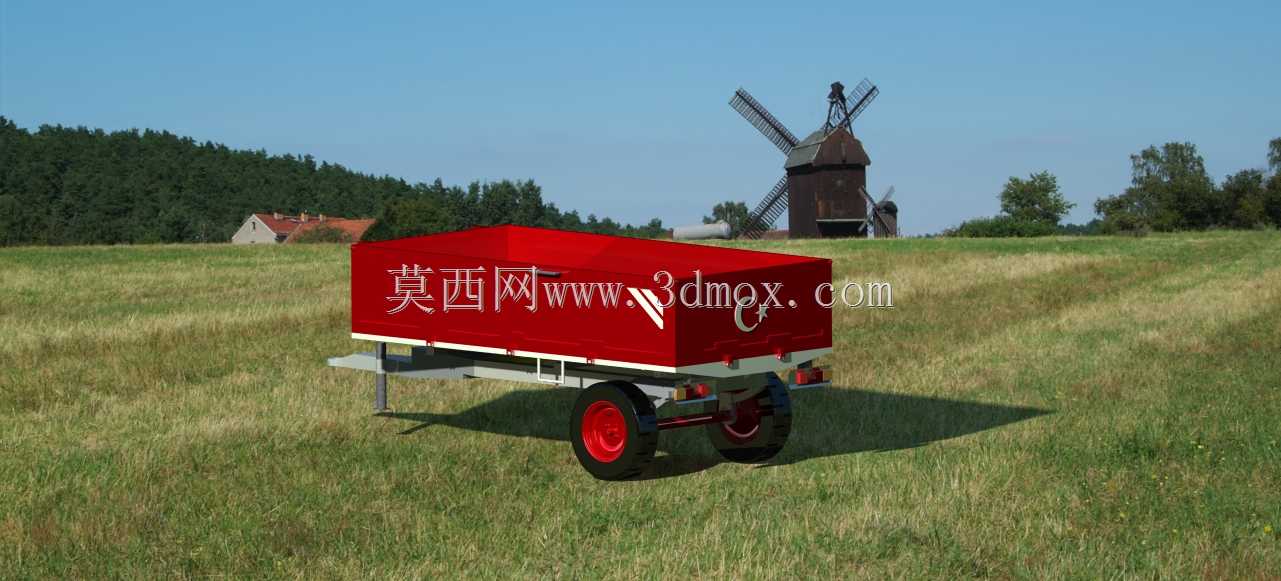

这款单轴牵引拖载设备主要适配中小型农用拖拉机，在丘陵、平原区域的零散农田作业场景中承担农资、农产品转运功能，额定承载上限为三吨，可满足散户种植、中小型农场日常短距离运输需求，无需专用货运车辆即可完成田块到仓储点、乡间集散点的物料转运，适配非硬化田间土路的通行条件。整体采用单轴布局，牵引架直接对接拖拉机后部牵引销，转向完全依托拖拉机牵引端带动，无独立转向机构，结构简单可靠，日常维护仅需定期检查轮轴轴承润滑、牵引销磨损情况即可，适配农村地区维修条件有限的使用场景。货厢采用U型截面边板加整体冲压底板的结构，边板高度适配散装粮食、秸秆包、袋装化肥等常见农用物资的装载需求，后部设置可翻转尾门，装卸散装物料时可通过拖拉机液压输出接口驱动货厢倾翻完成卸料，也可人工打开尾门完成袋装货物的装卸作业。轮组匹配大直径农用低压轮胎，胎面花纹深度适配松软耕地、泥泞土路的抓地需求，轮距设置参考国内常用中小型拖拉机后轮距参数，牵引行驶时不会出现轮迹错位增大行驶阻力的问题，同时轮拱位置预留足够跳动空间，避免满载颠簸时轮胎摩擦货厢底板。设计阶段优先考虑乡村使用场景的耐用性需求，货厢边板外侧设置加强筋，对应轮轴支撑位置的货厢底部做了双层槽钢加固，牵引架采用矩形钢管焊接结构，牵引销位置加装可更换的耐磨衬套，避免长期使用后牵引孔磨损变形导致行驶晃动。支撑装置采用单侧可折叠机械式支腿，拖挂状态下支腿向上翻折固定在货厢底部，脱离拖拉机时可放下支腿保持货厢水平放置，支腿高度可通过销孔调节，适配不同牵引高度的拖拉机对接需求。货厢尾部设置反光标识安装位，满足乡间道路低速行驶的安全标识要求，侧面预留绑带挂钩位置，装载较高货物时可通过绑带固定，避免运输过程中货物掉落。整体外形尺寸控制在适配乡村狭窄道路通行的范围内，长度不超过四米，宽度与匹配拖拉机宽度保持一致，转弯半径小，可在田埂间的狭窄机耕道顺利通行，不会因为尺寸过大无法进入零散小块农田作业。
