欧宝汽车品牌标识立体结构设计

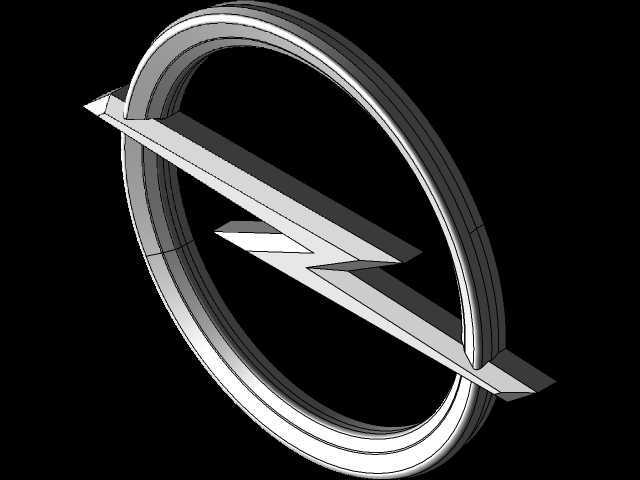

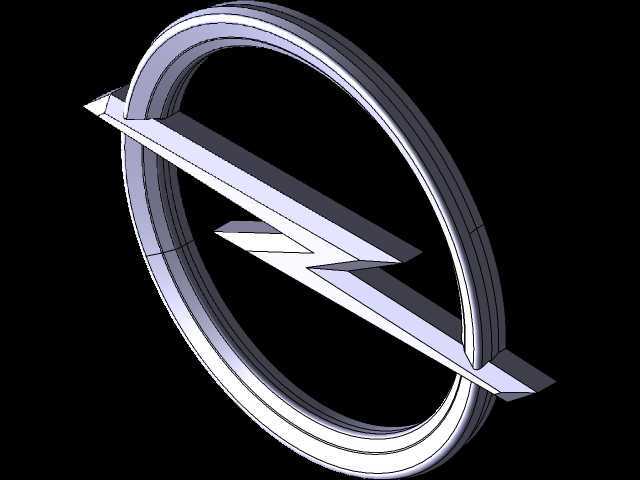

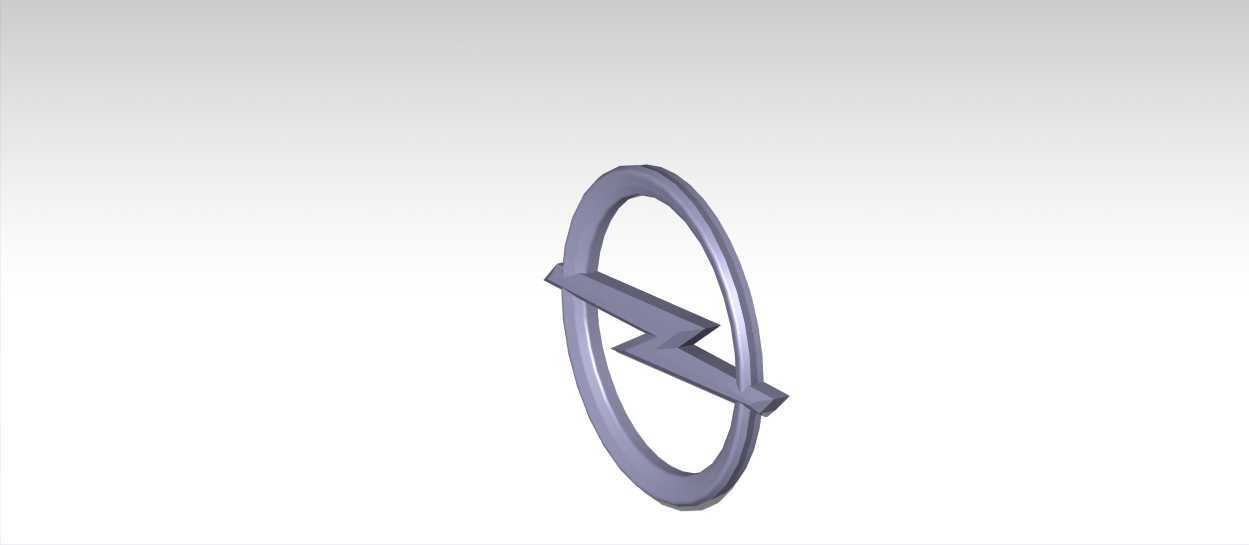

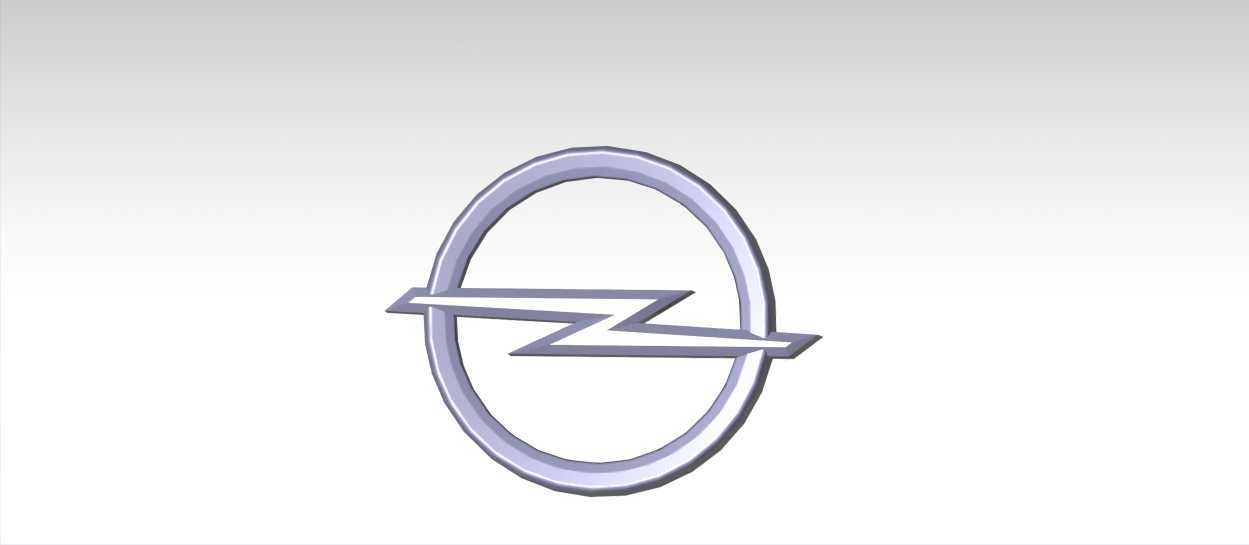

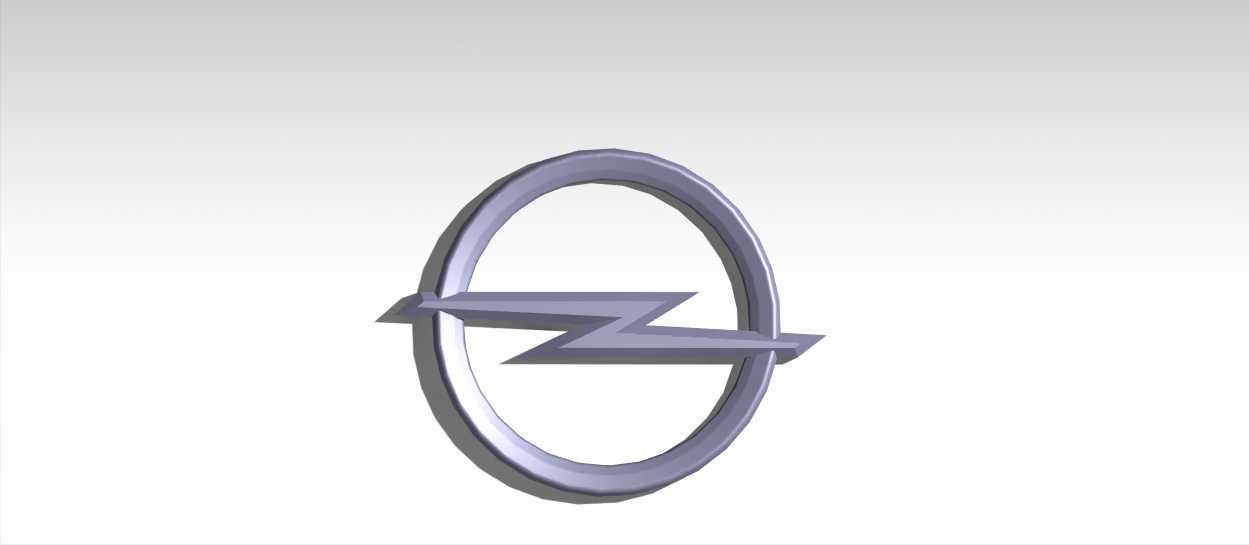

　　在汽车品牌视觉识别体系的落地环节，车标作为最具辨识度的视觉符号，其三维结构设计需要兼顾造型还原度、安装适配性与量产工艺可行性，本次完成的欧宝品牌标识三维结构，围绕整车外饰安装的实际需求展开全流程结构梳理。不同于平面矢量LOGO的视觉表达，立体车标需要匹配不同安装位置的曲面边界，常见的安装场景包括前进气格栅中央位置、尾门牌照框上方区域、方向盘中央安全气囊盖板区域、轮毂中心盖位置，不同位置的安装基底曲率存在明显差异，比如前进气格栅位置的安装面多随格栅造型存在小幅内凹弧度，尾门位置的安装面多随车身钣金存在平缓外凸曲率，方向盘位置的安装面受安全气囊盖板造型限制，整体厚度有严格的尺寸约束，轮毂中心盖位置的标识则需要考虑高速旋转下的动平衡要求，不能出现单侧质量偏差过大的问题。从造型结构来看，欧宝标识的核心结构由环形外框与横向贯穿的闪电造型两部分组成，环形外框并非等截面的正圆环形结构，其截面轮廓随视觉重心做了渐变处理，在环形上下顶点位置截面宽度略窄，左右两侧与闪电造型衔接的位置截面宽度适当加宽，既保证了视觉上的匀称感，也为内部安装卡扣的布置预留了足够的结构空间。贯穿环形的闪电造型采用了立体倒角处理，所有棱边位置都做了R角过渡，避免锐边在后续电镀、喷涂工艺中出现流漆、积屑的问题，同时也能避免安装与日常使用过程中锐边划伤人员或损伤周边漆面。设计过程中首先对平面LOGO的线条比例做了三维适配校准，因为平面视觉下的等宽线条在立体视角下会因透视关系出现视觉粗细偏差，

　　所以建模阶段对环形外框的不同角度截面做了0.2-0.5mm的尺寸微调，保证从车辆正前方30度到60度的常用观察视角下，标识的线条视觉宽度保持一致，不会出现局部线条过粗或过细的视觉偏差。安装结构的设计上，针对外饰安装场景，在标识背部设置了三处定位柱与两处卡扣安装位，定位柱的位置避开了环形与闪电造型的薄壁区域，全部布置在结构实体厚度足够的位置，定位柱直径设置为3mm，与安装基座上的定位孔采用间隙配合，装配时可以快速定位，避免标识粘贴或卡接后出现偏移。卡扣结构采用了常用的楔形卡接结构，卡接量设置为1.2mm，既可以保证安装后的卡接牢固性，也不会因为卡接过紧导致拆卸维修时损伤基座漆面。针对需要粘贴安装的场景，标识背部预留了0.

　　8mm深度的背胶粘贴槽，粘贴槽的轮廓与标识外轮廓保持3mm的均匀边距，背胶粘贴后不会从标识边缘溢出，保证外观整洁度。尺寸边界方面，常规乘用车前格栅使用的标识整体外圆直径控制在120mm，整体突出安装面的高度控制在8mm，这个突出高度既可以保证立体光影效果，也不会因为突出过高增加车辆行驶过程中的风阻，同时也能避免洗车、日常剐蹭时对标识造成磕碰损伤。尾门使用的标识整体尺寸略小，外圆直径控制在90mm，突出高度控制在6mm，匹配尾门的视觉比例。方向盘与轮毂盖使用的标识尺寸进一步缩小，外圆直径分别控制在45mm与55mm，突出高度控制在3mm以内，避免影响方向盘安全气囊的正常弹出，也避免轮毂旋转时标识突出过高造成的气流扰动。材质适配方面，

　　模型结构预留了不同工艺的壁厚余量，采用ABS注塑工艺生产时，整体壁厚控制在2.5mm，所有壁厚保持均匀，避免注塑过程中出现缩痕、翘曲的问题；如果采用金属材质做精致化车标，比如锌合金压铸工艺，模型结构调整了拔模角度，所有外表面拔模角度设置为1.5度，满足压铸生产的脱模要求，同时标识表面预留了0.1mm的抛光余量，方便后续做电镀、抛光等表面处理。结构验证阶段，对标识的安装受力做了模拟分析，当车辆高速行驶时，标识正面承受的风压会传递到背部的卡扣与定位柱上，结构上在卡扣与标识主体衔接的位置做了加强筋处理，加强筋厚度控制在1.5mm，既不会在标识表面产生缩痕，也能提升衔接位置的结构强度，保证120km/h行驶时速下标识不会出现松动、脱落的问题。针对低温、高温等极端使用环境，结构上避免了不同材质衔接的硬接触，在卡扣与安装基座接触的位置预留了0.3mm的弹性变形余量，避免温度变化导致的热胀冷缩使卡扣出现断裂或者松动的问题。细节处理上，闪电造型与环形外框的衔接位置做了圆弧过渡，没有出现结构尖角，既提升了整体结构的强度，也让表面光影过渡更加自然，不会出现局部反光过强或者阴影过重的问题。标识的正面所有曲面都做了G2连续处理，保证表面光滑度，后续做亮面电镀或者哑光喷涂工艺时，表面不会出现曲面褶皱、光影不顺的瑕疵。
