立式手动液压起重顶升工具结构设计

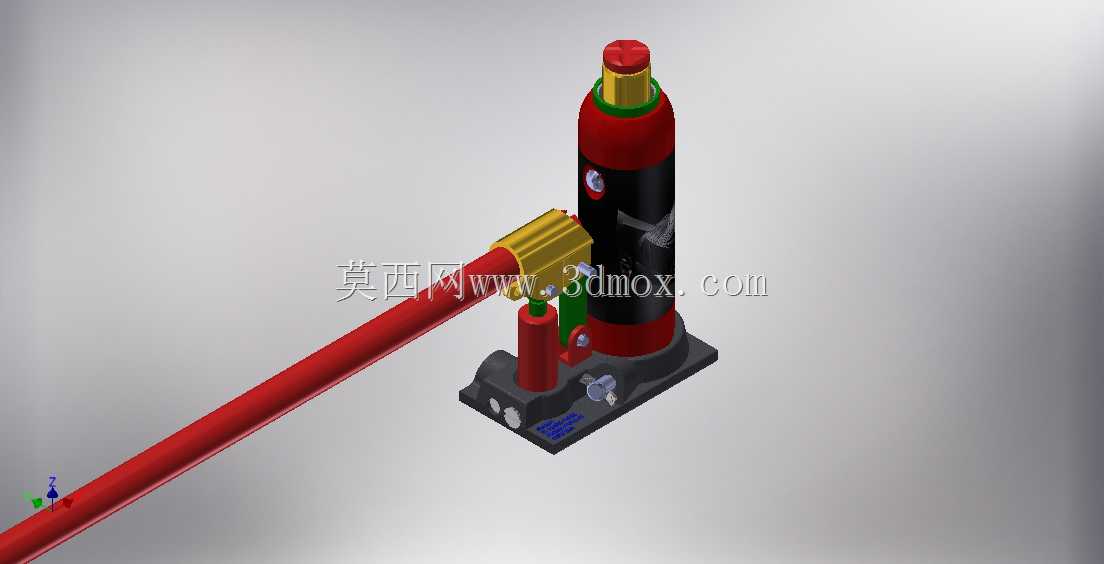

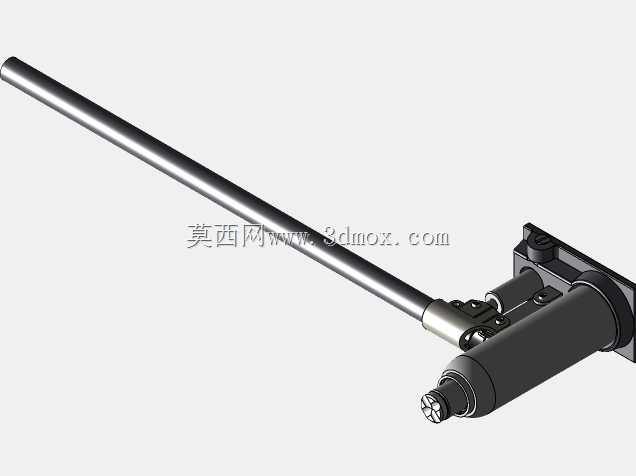

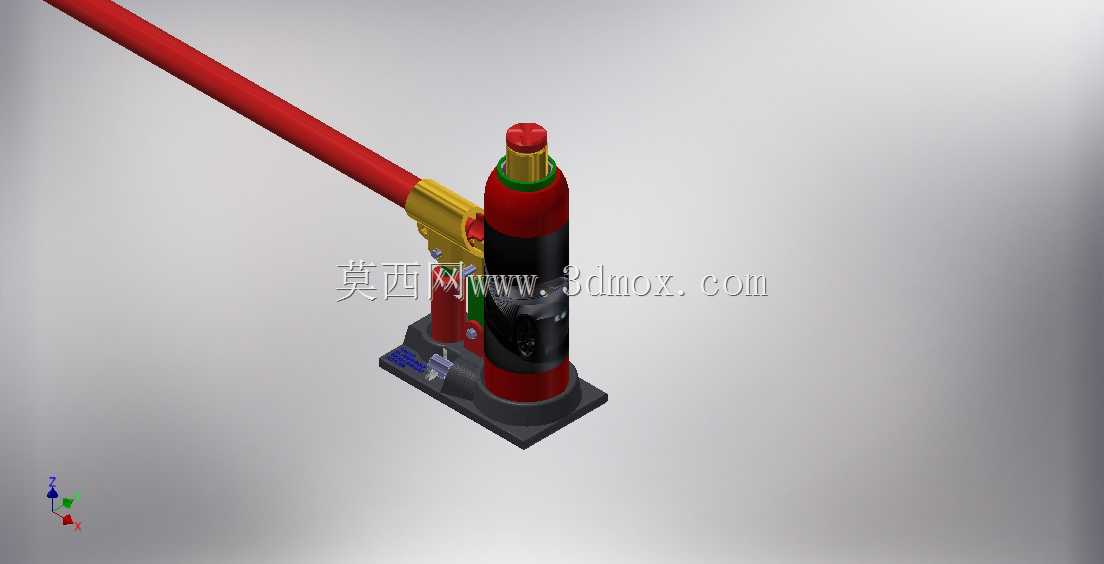

这款手动液压顶升工具，广泛应用于机动车维修、设备安装就位、重型构件临时支撑、仓储重物移位等场景，是汽修门店、设备安装班组、小型工程现场常备的手动起重作业工具，能够在无外接动力的作业环境下，完成小吨位重物的垂直顶升作业，为设备检修、部件更换、位置调整提供稳定的支撑力。工具核心采用单柱塞液压驱动结构，依靠手动压杆的往复动作驱动柱塞泵做功，将液压油压入主缸筒推动活塞杆上升，实现重物的平稳顶升，缸体侧面集成了可控泄压阀结构，通过微调泄压开度可以控制活塞杆的下降速度，避免重物快速下坠引发的作业风险，主缸外侧附带的小型储油筒体能够存储足够的液压工作介质，保证全行程顶升过程中的油压稳定，无需中途补油。整体结构采用立式紧凑布局，主顶升缸垂直固定在厚重的铸铁底座上，底座底部做了加宽防滑处理，能够在平整的硬质地面上提供足够的支撑稳定性，避免顶升过程中出现侧翻偏移；手动压杆采用长力臂设计，操作时能够通过杠杆原理降低手动按压力度，单人即可轻松完成额定载荷的顶升操作，压杆与泵体的连接部位采用铰接式结构，可根据作业空间调整压杆的操作角度，适配狭窄空间内的作业需求。设计过程中充分考虑了手动工具的使用强度要求，主缸筒采用高强度无缝钢管加工成型，内壁做高精度珩磨处理，降低活塞密封圈的磨损速率，延长密封件的使用寿命；活塞杆表面做镀硬铬处理，提升表面硬度与防锈能力，避免长期使用后出现表面锈蚀、拉缸等问题；顶部的承托头采用弧形防滑结构，能够与车辆底盘、设备底部的支撑点位更好贴合，防止顶升过程中重物滑脱。整体安装边界紧凑，底座占地面积小，作业时仅需在重物下方预留很小的放置空间即可完成布设，顶升行程覆盖日常汽修、小型设备安装的常规顶升高度需求，泄压旋钮设置在缸体侧面便于操作的位置，作业人员无需俯身到重物下方即可完成泄压操作，提升作业过程的安全性。各连接部位的密封件采用耐油橡胶材质，能够长期适配液压油的工作环境，避免出现渗漏油问题，整体结构没有复杂的电子元件，依靠纯机械液压结构实现功能，故障率低，日常仅需定期检查液压油液位、更换老化密封件即可维持正常工作状态，能够适应户外、车间、车库等多种复杂作业环境的使用需求。
