鼓式车辆后制动蹄结构设计

项目分类:3D模型 发布时间:2021-05-15 ID:173964
  • 鼓式车辆后制动蹄结构设计
  • 鼓式车辆后制动蹄结构设计
  • 鼓式车辆后制动蹄结构设计
  • 鼓式车辆后制动蹄结构设计
  • 鼓式车辆后制动蹄结构设计

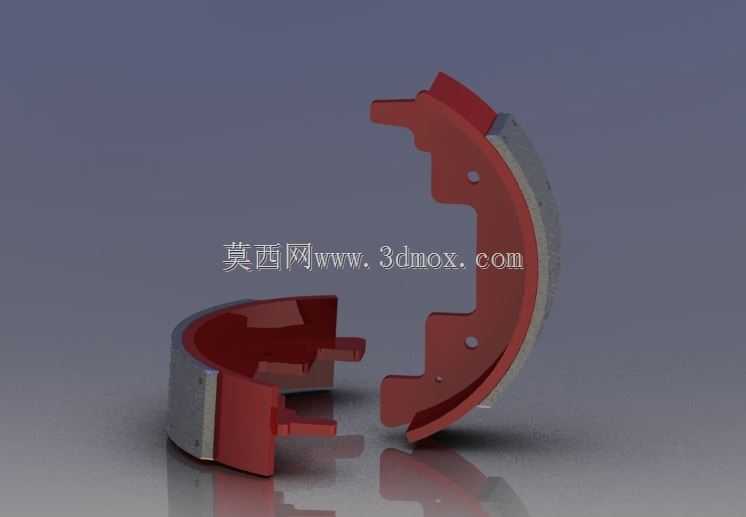

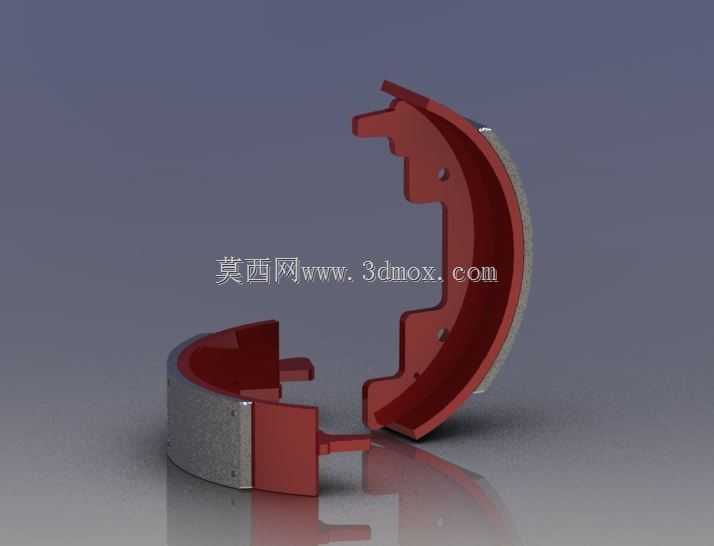

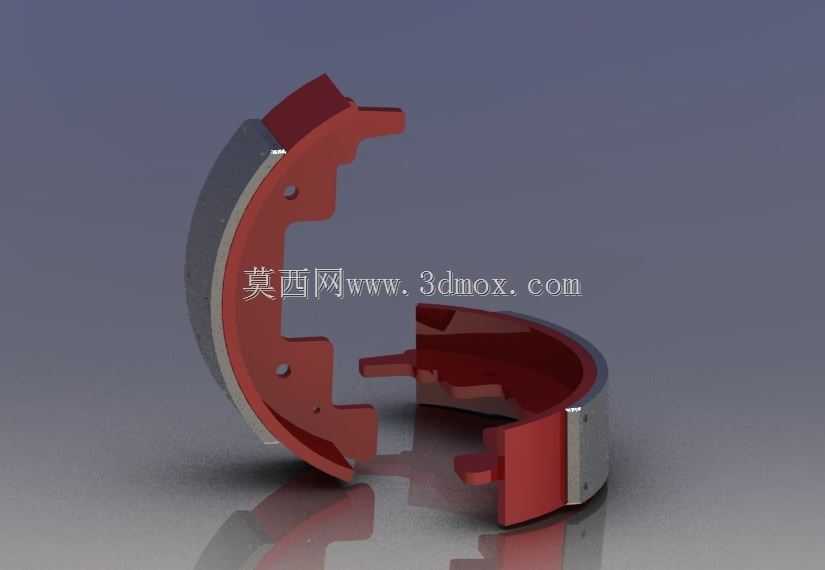

该制动蹄是鼓式制动系统的核心受力部件,主要应用于乘用车辆、轻型商用车辆的后轮制动回路中,配套安装于车轮内侧的制动鼓腔体内部,是车辆行车制动、驻车制动功能实现的关键承载构件。在车辆实际行驶过程中,当驾驶员踩下制动踏板时,制动轮缸在液压推力作用下向两侧撑开,将作用力传递至制动蹄的端部,推动蹄片绕支撑销向外转动,使蹄片外侧的摩擦衬片紧密压靠在制动鼓的内圆柱工作面上,通过接触面间的摩擦阻力将车轮的转动动能转化为热能耗散,从而实现车辆减速、停车的动作;在驻车制动场景下,驻车拉索的拉力同样会作用于该制动蹄,使蹄片保持张开压紧状态,实现车辆静止时的位置锁止,避免溜车风险。从功能特性来看,该制动蹄采用半开式弧形蹄身结构,蹄体主体为弧形承载骨架,外侧预留了摩擦衬片的安装贴合面,骨架上设置有多处定位孔与连接卡槽,分别用于支撑销铰接、轮缸推力端对接、回位弹簧挂接、摩擦衬片铆接固定,结构设计充分考虑了制动过程中的受力分布:蹄身靠近支撑端的位置做了加厚处理,能够承受制动时产生的巨大径向挤压力与切向摩擦力,避免长期交变载荷下出现蹄身变形、开裂的问题;蹄片的弧形轮廓完全匹配对应规格制动鼓的内圆曲率,保证摩擦衬片与制动鼓能够实现全工作面贴合,避免局部接触导致的制动跑偏、衬片偏磨、制动效能衰减等问题。在设计思路上,该结构充分平衡了制动效能与结构可靠性,采用领从蹄式的布局适配逻辑,蹄身的受力角度经过反复校核,能够在制动时借助摩擦力的增势作用放大制动推力,在较低的轮缸输出压力下即可获得足够的制动力矩,同时兼顾了倒车制动时的效能稳定性,不会出现正向、反向制动力差距过大的问题。从安装边界来看,该制动蹄的弧形半径、支撑销孔位间距、轮缸对接端的开口尺寸、回位弹簧挂点位置均严格匹配对应车型的后桥制动底板安装尺寸,整体装配后不会与制动鼓内腔、轮缸、支撑销等周边部件发生运动干涉,蹄片的最大张开行程预留了足够的摩擦衬片磨损余量,能够保证衬片在全磨损周期内都可以正常实现制动动作,无需频繁调整制动间隙。蹄身的轻量化设计也在结构强度达标的前提下尽可能降低了自身重量,减少了制动系统的非簧载质量,对于提升车辆行驶平顺性、降低底盘振动传递也有一定的辅助作用。
