全自动卧式圆瓶贴标设备结构设计

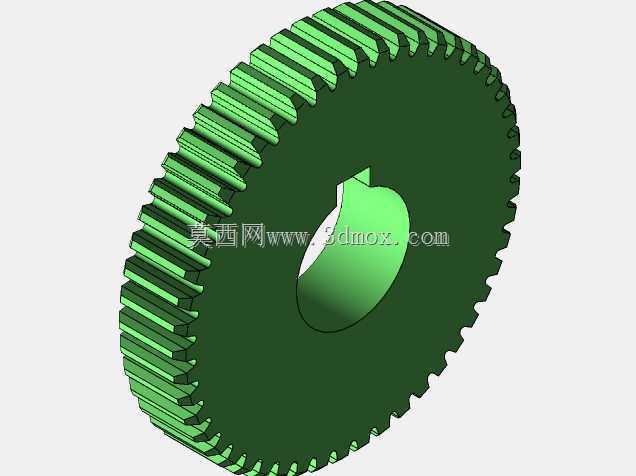

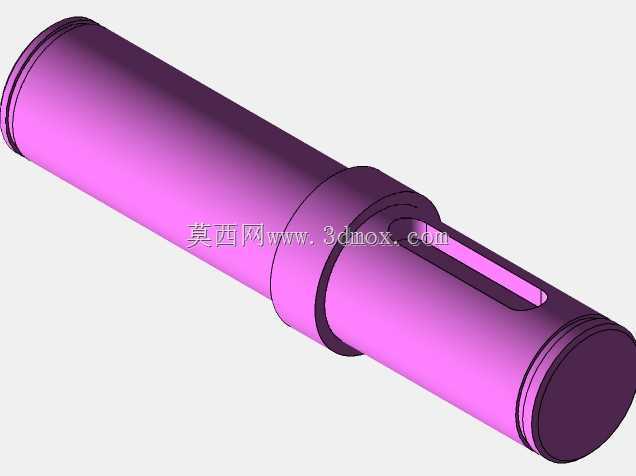

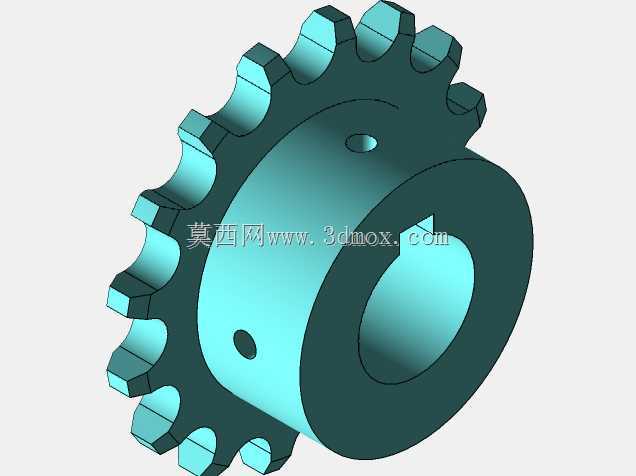

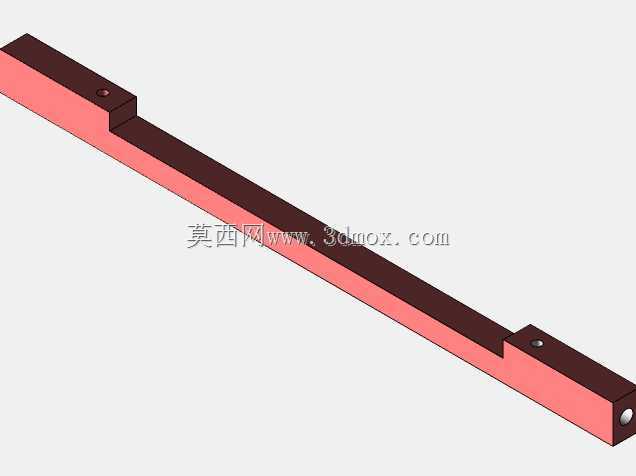

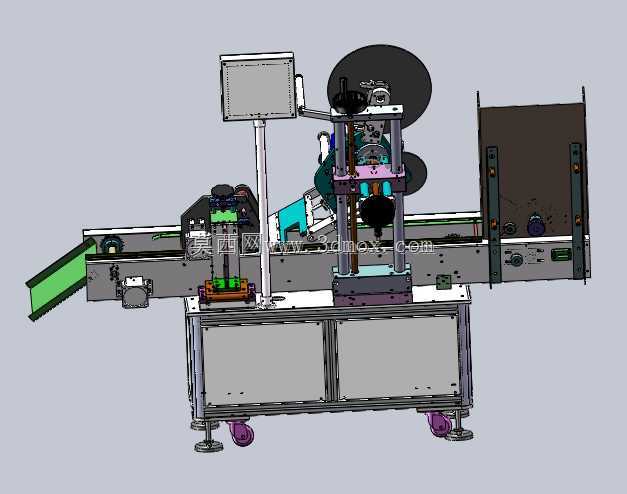

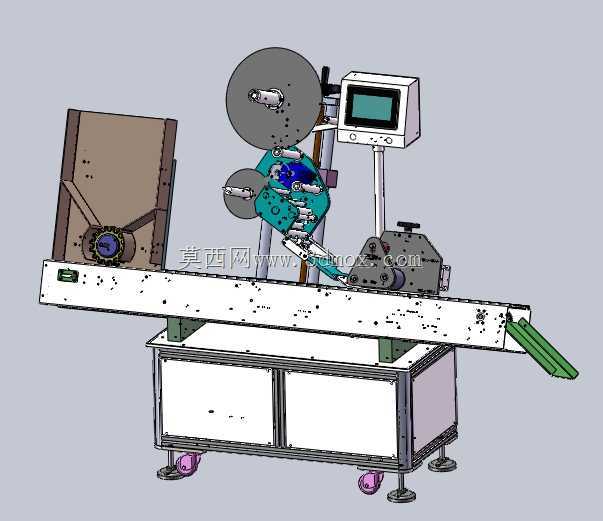

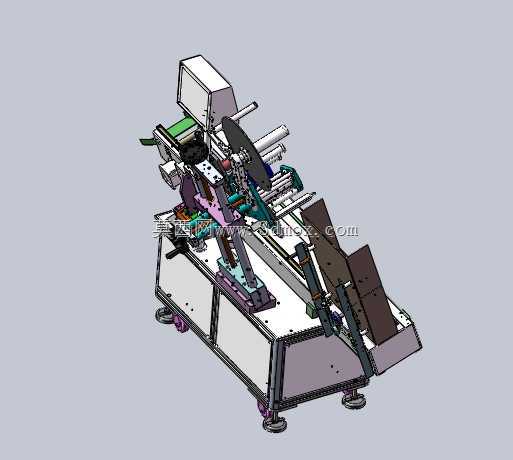

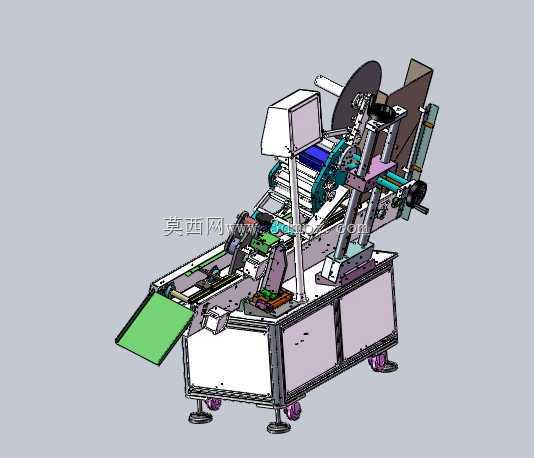

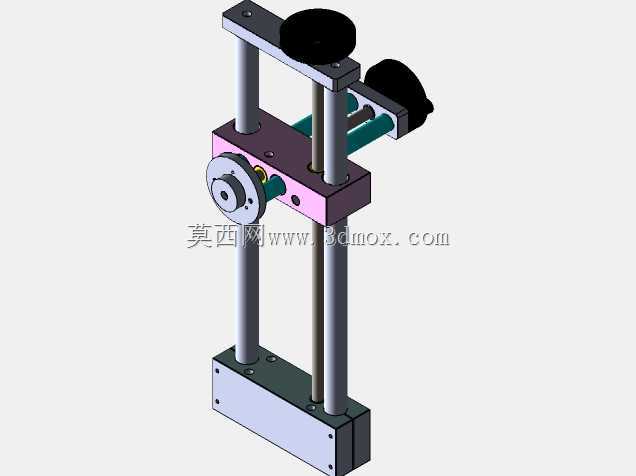

这款全自动卧式圆瓶贴标设备，主要面向食品、医药、日化等行业的圆柱类、半圆柱类不稳定工件的贴标作业场景，解决了传统立式贴标设备难以适配细长圆瓶、易倾倒小直径圆柱件贴标的痛点，可直接接入现有包装生产线完成连续化贴标工序，也可作为独立工位完成单机批量贴标作业。设备采用水平输送搭配水平贴标的核心结构思路，从根源上降低了细长圆瓶在输送过程中倾倒、偏移的概率，输送轨道采用耐磨防滑的窄幅皮带设计，可根据待贴标工件的直径快速调整导条间距，适配直径范围覆盖常规口服液瓶、西林瓶、针剂管、电池、胶水瓶等多种圆柱类产品，无需更换复杂工装即可完成多规格产品的快速切换生产。设备的贴标头模组采用可多维度调节的安装支架，可根据贴标位置需求完成前后、俯仰、偏转角度的微调，保证标签贴附位置精度控制在±0.5mm以内，贴标头自带标签张紧机构、底纸回收机构与标签检测电眼，可自动识别标签间隙完成出标长度的精准控制，避免标签浪费与贴标错位问题。设备上方预留了喷码机安装位，可根据生产需求选配热打码机或喷墨喷码机，在标签贴附前或贴附后完成生产日期、生产批号、条形码、二维码等信息的打印作业，无需额外配置单独的喷码工位，缩减生产线的占地长度。设备整体采用柜式机架结构，底部配置可调节支撑脚轮与固定脚杯，既方便设备在车间内的移位转场，也可在固定安装时调平设备保证运行稳定性，机架下部预留电气元件安装腔体，可将PLC控制模块、气路元件、驱动电源等规整收纳在柜体内，避免生产过程中粉尘、水汽对电气元件的侵蚀，设备上部的操作触控屏采用悬臂式安装，操作人员可根据自身站位调整屏幕角度与高度，方便完成参数设置、生产计数、故障排查等操作。出料端配置倾斜导料槽，完成贴标的工件可顺着导料槽顺滑进入下一工序的输送线或收料容器，避免工件出料时磕碰划伤。整机的安装边界充分考虑了车间生产线的布局需求，宽度控制在常规生产线的适配范围内，无需对现有生产线进行大规模改造即可完成对接，输送线高度可根据上下游设备的输送高度在一定范围内调节，适配不同产能、不同布局的包装生产场景。设备运行过程中可实现连续自动送料、自动测物、自动出标、自动贴附、自动喷码、自动收料的全流程自动化作业，仅需操作人员完成上料补标与参数设置即可持续运行，大幅降低贴标工序的人工劳动强度，提升贴标一致性与生产效率。
