机器人用直流行星减速齿轮电机结构

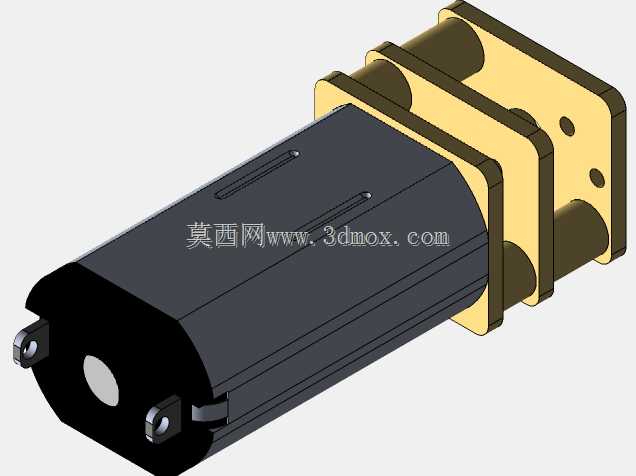

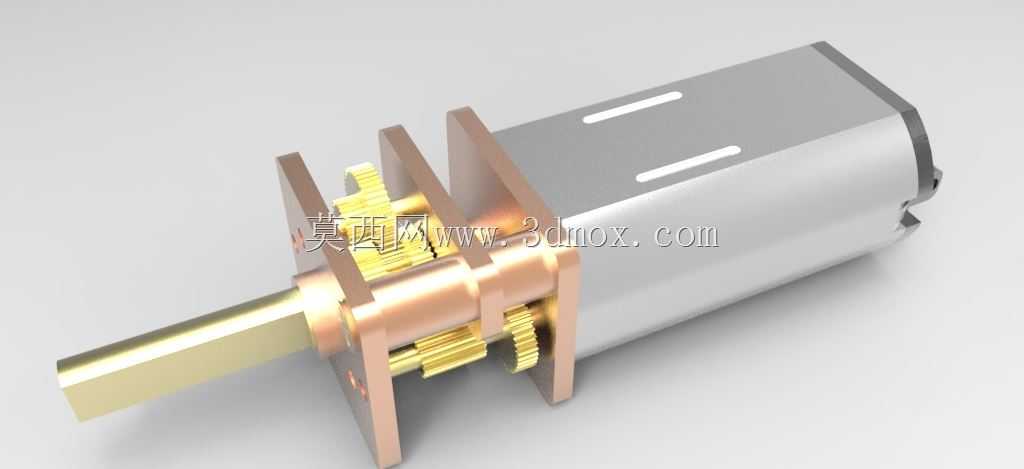

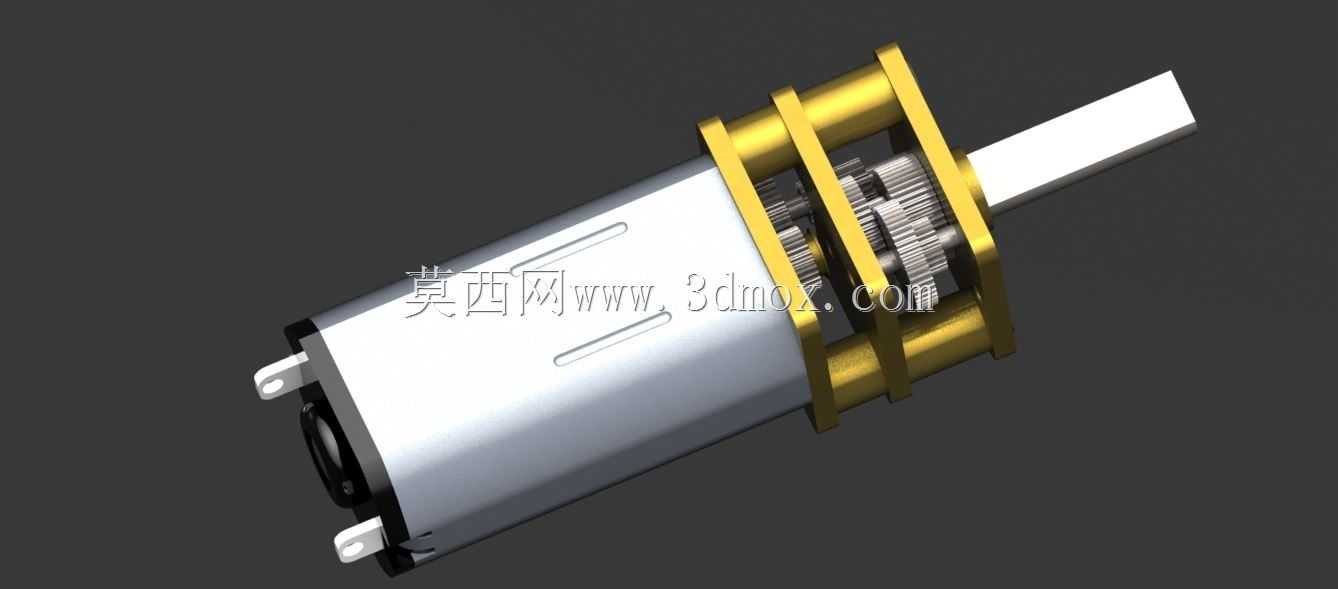

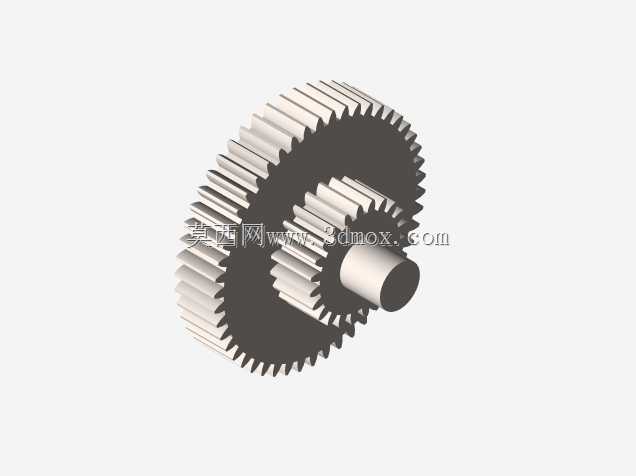

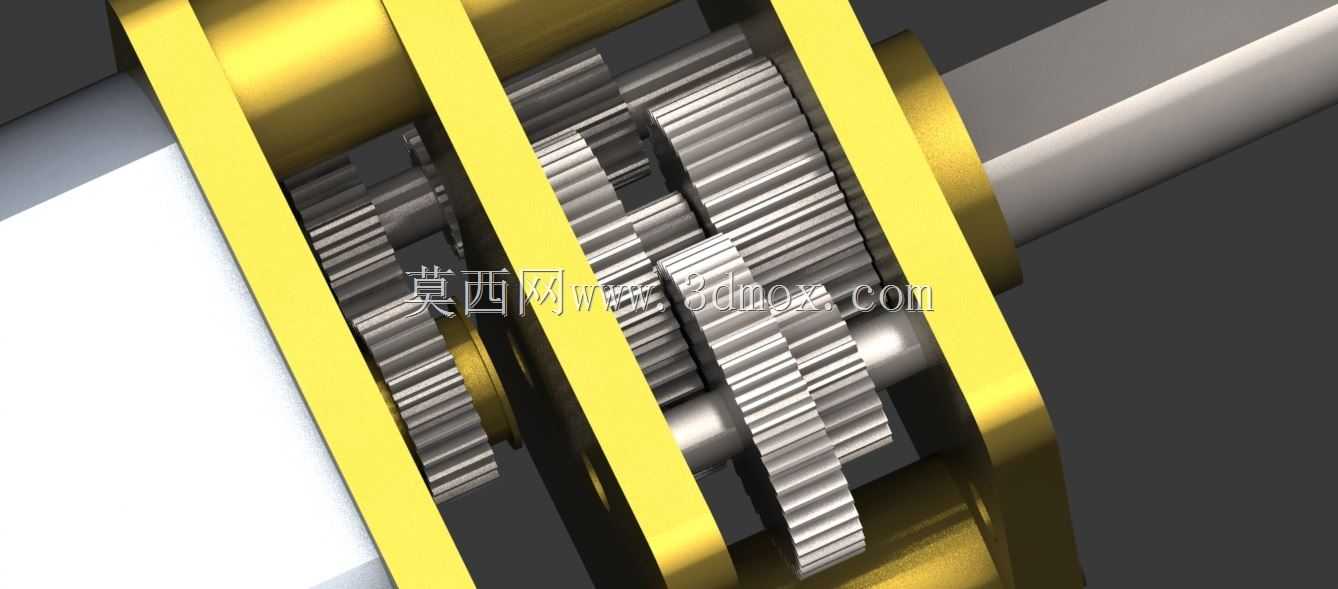

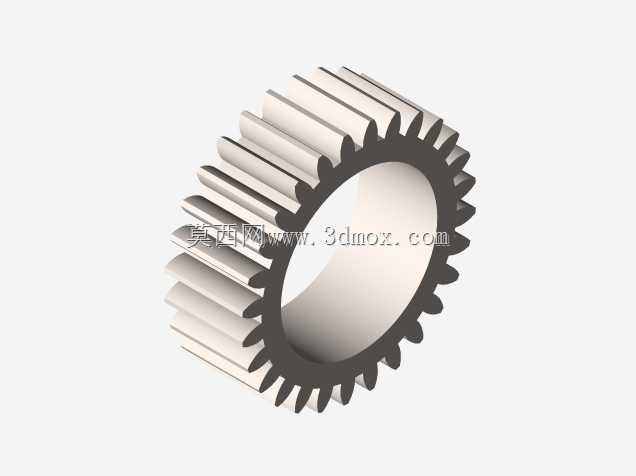

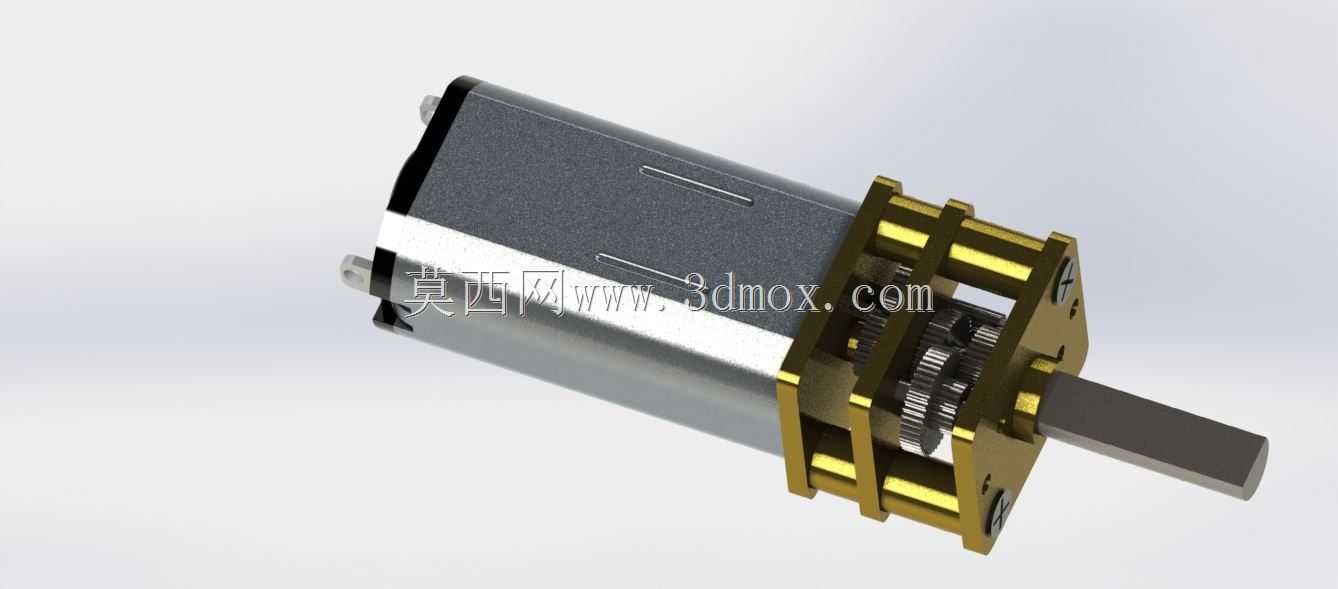

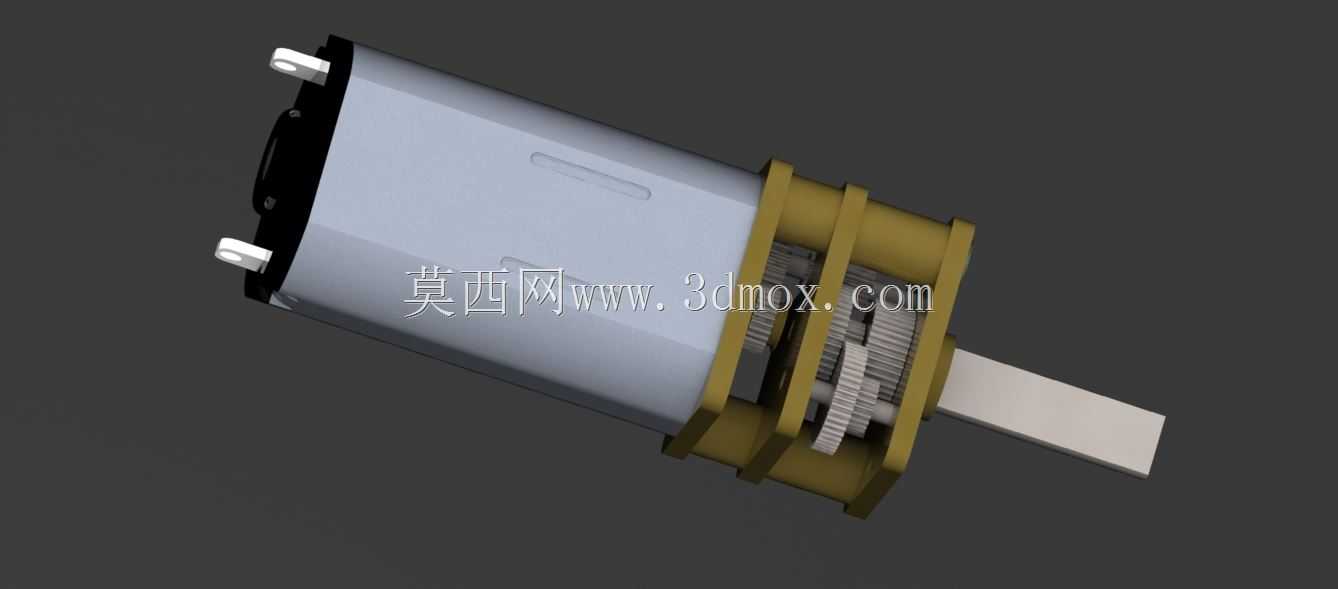

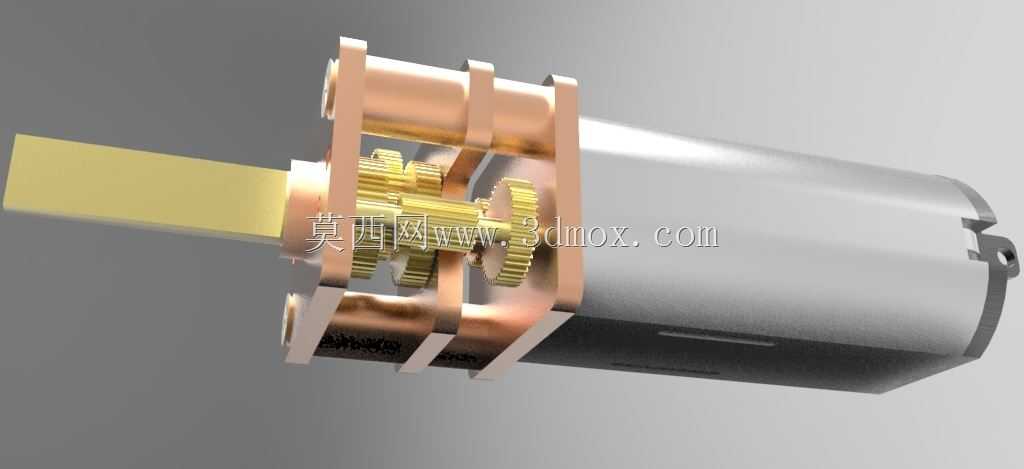

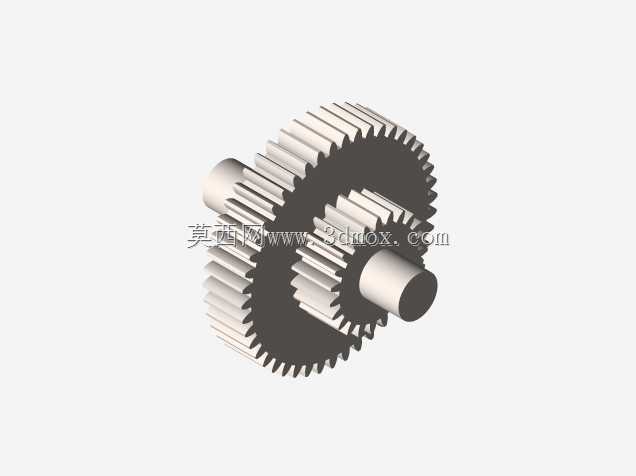

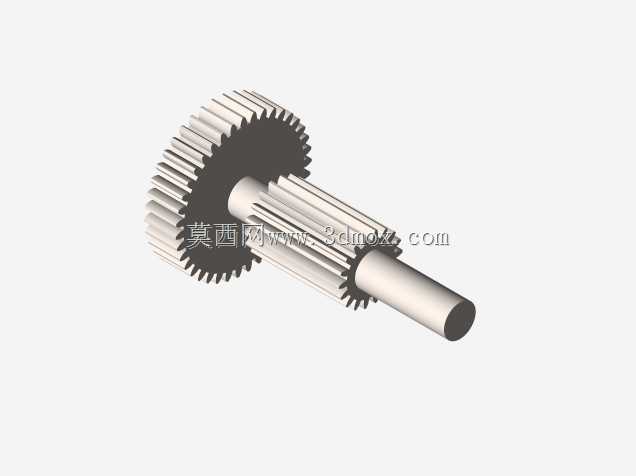

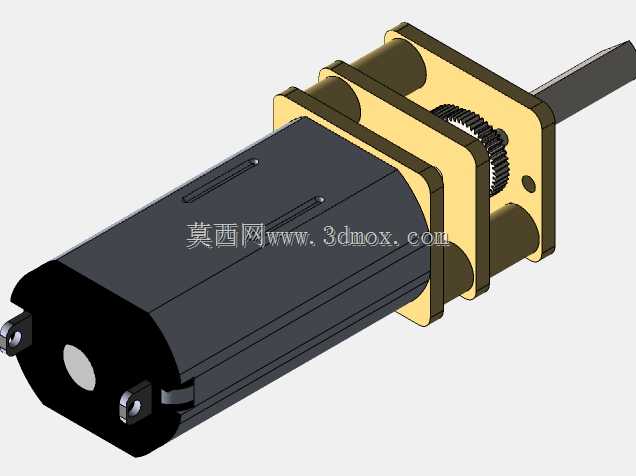

这款小型齿轮箱电机主要面向机器人机构的重载作业场景设计，能够在移动机器人关节驱动、小型机械臂动力输出、教育机器人重载执行端等场景中提供稳定可靠的动力输出，适配需要低转速大扭矩输出的小型自动化执行单元，可满足小型机器人在负载搬运、姿态调整、行走驱动等工况下的动力需求。作为集成式减速驱动单元，它将直流驱动电机与行星齿轮减速结构整合为一体，输入端为12V直流供电规格，额定工作电流2安培，能够在紧凑的体积内实现较高的扭矩输出，相比同体积无减速的直驱电机，它的输出扭矩可提升数十倍，同时将电机的高转速降低至适配机器人执行端的工作转速区间，避免直驱模式下转速过高、扭矩不足无法带动负载的问题。在设计思路上，这款电机采用了三级行星齿轮减速的结构布局，将减速齿轮组嵌套在电机输出端的金属固定支架内，齿轮组采用金属材质加工，能够承受重载工况下的齿轮啮合冲击力，避免塑料齿轮在大负载下出现断齿、磨损过快的问题；电机主体采用圆柱型外壳设计，外壳表面设置有散热凹槽，能够在长时间连续工作时将电机绕组产生的热量及时散发出去，降低电机过热烧损的风险；输出轴采用扁位结构设计，能够与配套的传动轮、摇臂等部件实现无滑动的周向固定，避免传动过程中出现轴孔打滑导致的动力传递失效。在安装边界方面，这款电机的主体直径适配小型机器人的标准安装槽位，电机尾部设置有两个对称的安装引脚，既可以作为供电接线端使用，也可以配合固定卡扣实现电机的快速安装固定，不需要额外设计复杂的安装固定结构；前端的齿轮箱部分采用双层金属固定板结构，既能够保证齿轮轴的定位精度，避免齿轮啮合出现偏载，也可以作为前端安装的基准面，配合螺丝即可将电机固定在机器人的结构支架上；整体轴向长度控制在紧凑范围内，不会占用过多的机器人内部安装空间，能够适配内部空间局促的小型机器人设计需求，输出轴的伸出长度经过精准计算，既能够保证配套传动部件的安装空间，也不会因为轴伸过长导致径向受力过大出现轴弯曲的问题。在实际使用中，这款电机能够稳定驱动数倍于自身重量的负载，在机器人遇到爬坡、负载突然增加的工况时，减速齿轮组能够将电机的动力平稳放大，保证机器人动作的连贯性，不会因为负载突增出现电机堵转停转的问题，同时金属齿轮的结构设计也保证了较长的使用寿命，能够承受频繁正反转、启停的冲击工况，适合机器人这类需要频繁调整运动状态的应用场景。
