纺织生产用经纬编织设备结构设计

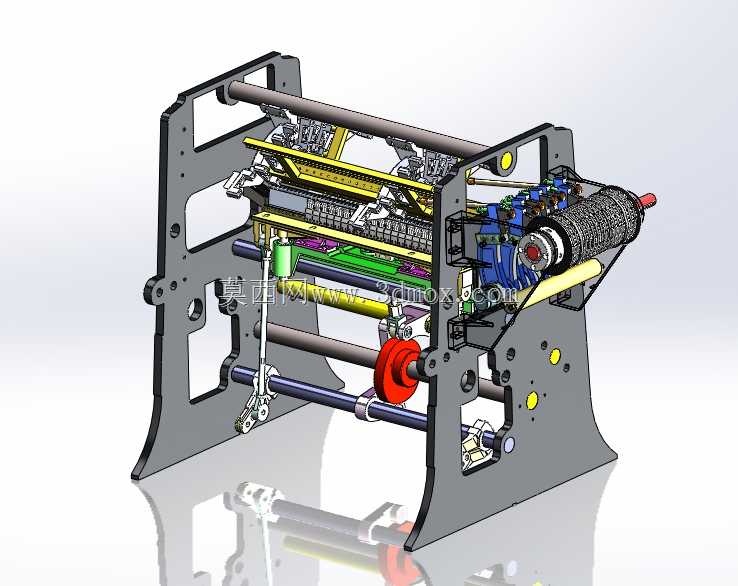

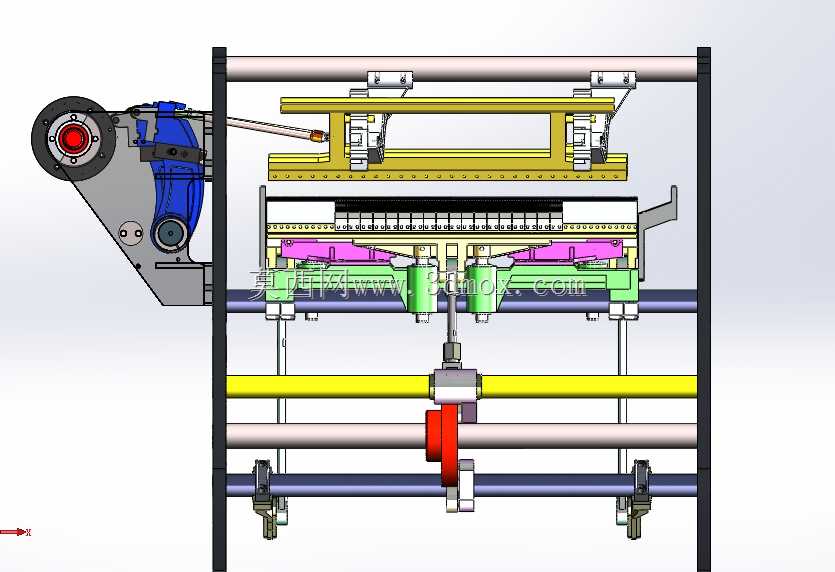

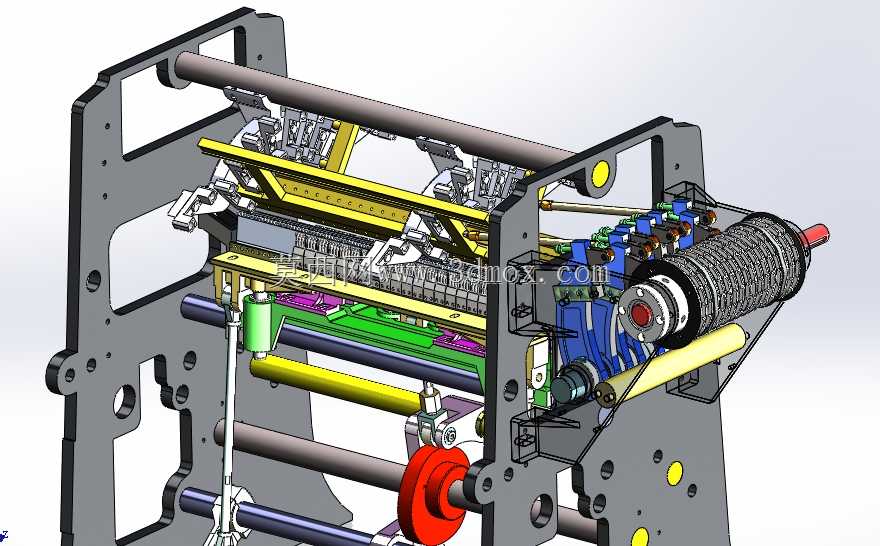

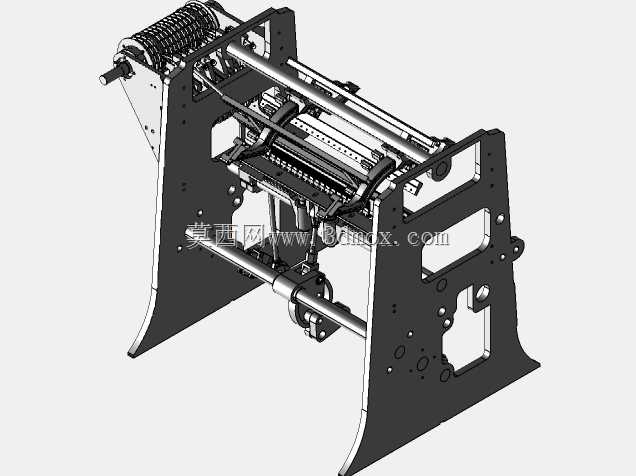

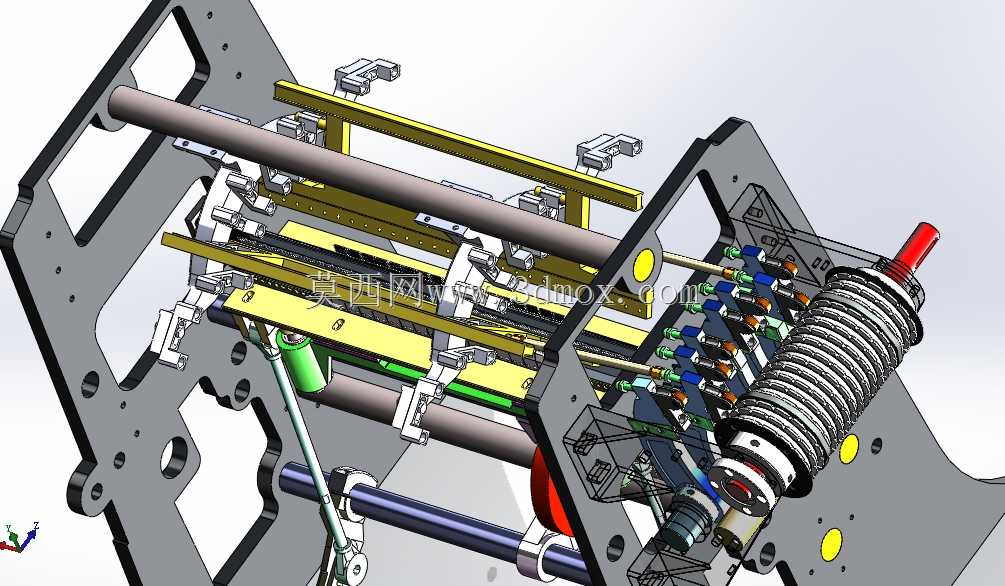

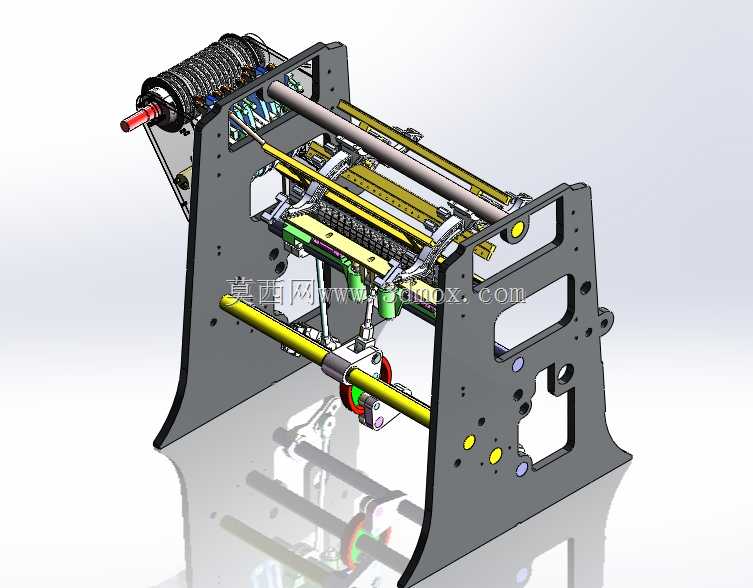

该款经纬编织设备主要面向民用纺织、产业用纺织品生产场景，可适配棉、化纤、混纺等多种纤维原料的经纬交织织造工序，在中小型纺织加工厂、面料打样车间、特种织物生产工位都能适配使用，承担将经纱与纬纱按照预设排布规律交织形成规整织物坯布的核心生产功能，替代传统人工引纬、打纬的低效作业模式，大幅提升小批量多品种织物的生产一致性与作业效率。设备整体采用双侧立式墙板支撑的框架式结构，两侧墙板作为核心承载基准，通过多根横向导辊、支撑轴完成刚性连接，形成稳定的受力框架，安装时仅需保证两侧墙板底部支撑面处于同一水平基准，预留出前后侧操作维护的操作空间即可完成就位，无需额外浇筑复杂设备基础，适配多数常规纺织车间的工位布局条件。从功能模块划分来看，设备集成了经纱张力调控、纬纱输送、往复打纬、织物牵引收卷多个核心功能单元：经纱排布区域设置多组分层导纱构件，可将成排经纱按照织造密度要求均匀分隔，保持每根经纱的张力处于恒定区间，避免织造过程中出现经纱松弛、断纱导致的织物瑕疵；纬纱输送端配置旋转式储纬与引纬衔接结构，可将纬纱平稳输送至经纱形成的梭口区域，配合往复运动的打纬构件将引入的纬纱推至织口位置完成交织；设备下部设置的牵引辊组可按照设定的送经量匀速牵引成型的织物，配合端部的收卷结构完成坯布的连续卷取，保证织造过程的连续稳定运行。设计过程中充分考虑纺织车间多飞花、高湿度的作业环境，所有传动配合部位均设置了防尘密封结构，墙板上预留的多组安装孔位采用标准化排布，可根据生产需求快速更换不同幅宽的导辊、打纬构件，适配不同门幅织物的生产需求；外露的传动轮、调节构件均设置在便于操作的机身外侧，日常维护时无需拆解主体框架即可完成张力调节、易损件更换、飞花清理等常规作业，大幅降低设备的日常运维成本。设备的动力输入端设置在机身侧部，可适配常规工业电机驱动，通过带传动、齿轮传动的组合将动力分配至各个运动单元，各运动部件的运动时序通过机械结构的配合实现精准匹配，无需复杂的电控程序即可完成稳定的织造动作，对于生产条件有限的小型加工场景具备极强的适配性。
