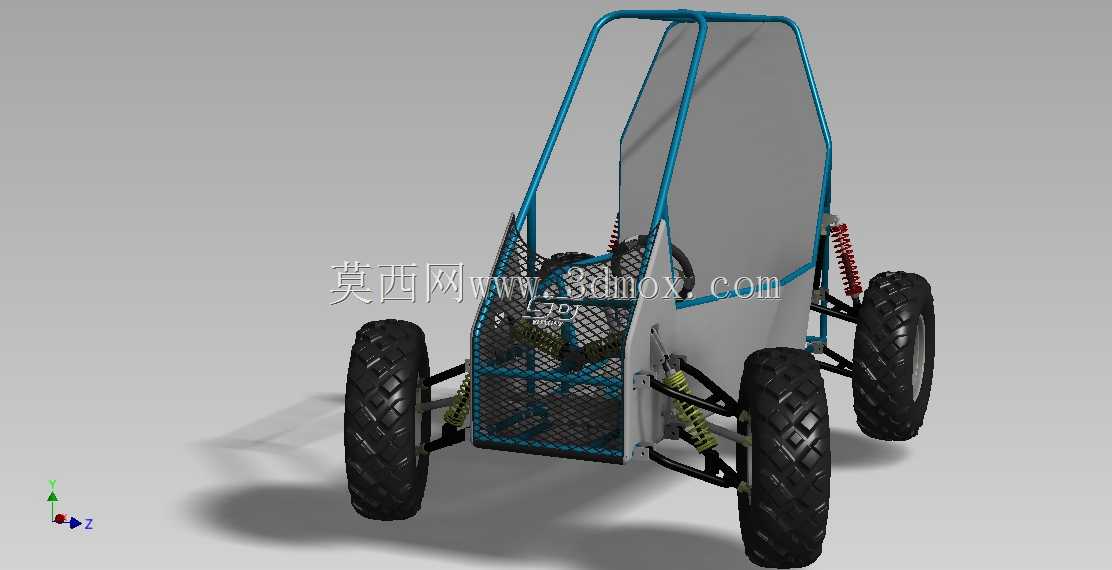

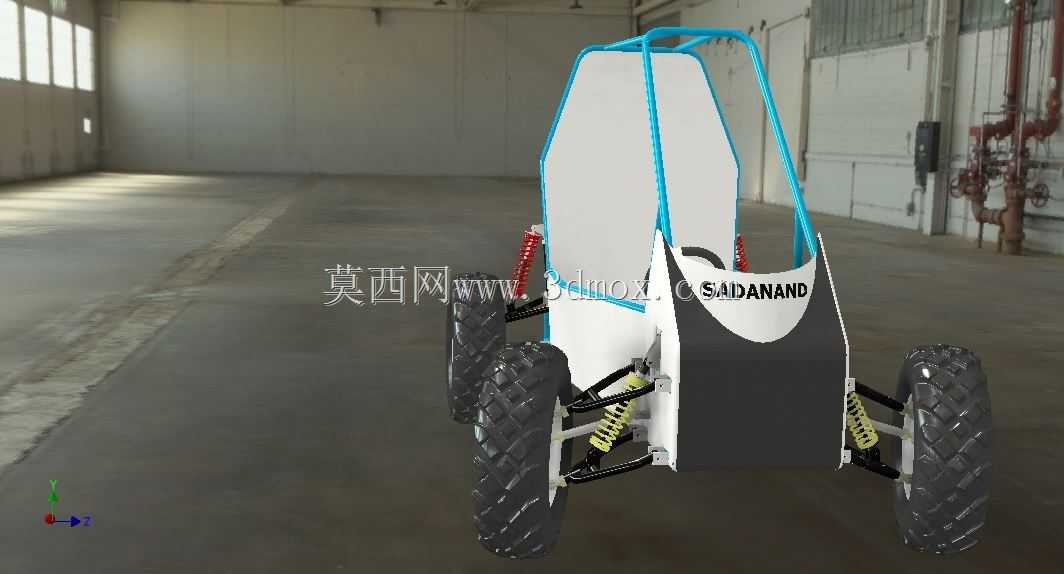

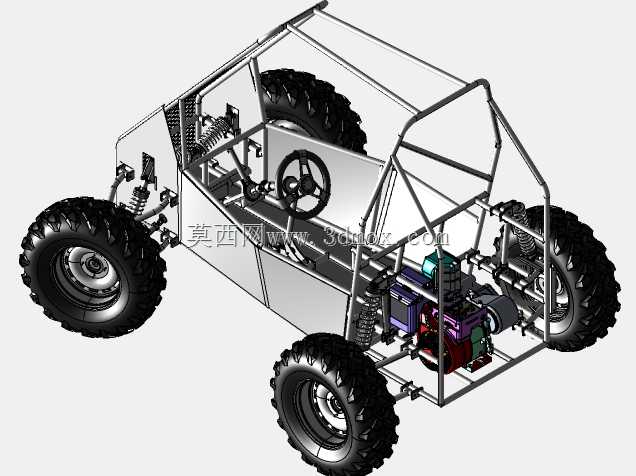

小型越野钢管车悬架转向系统结构设计

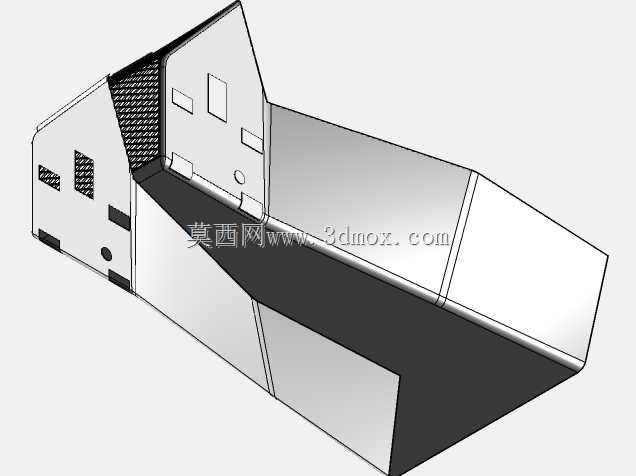

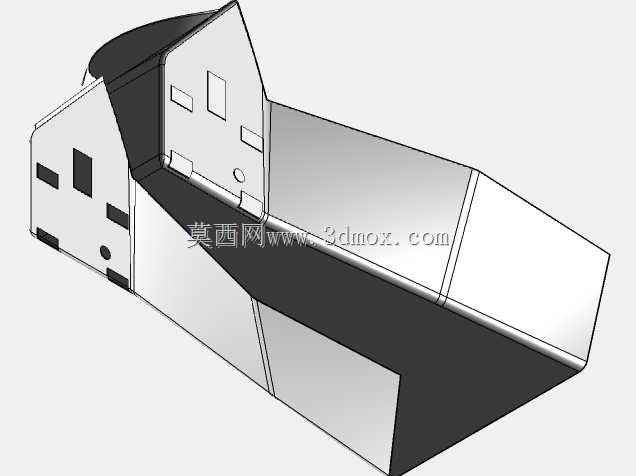

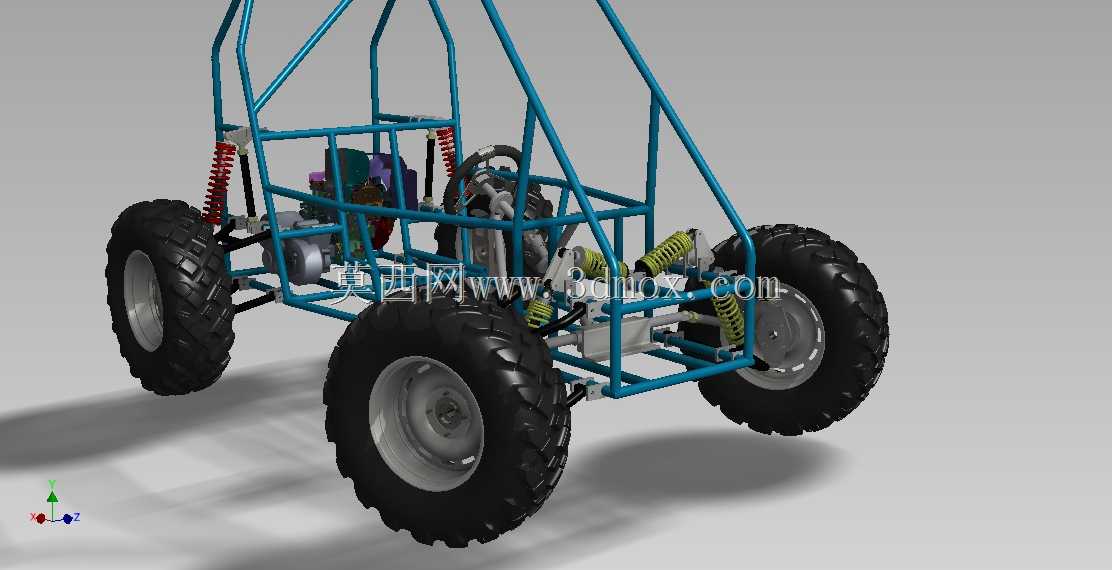

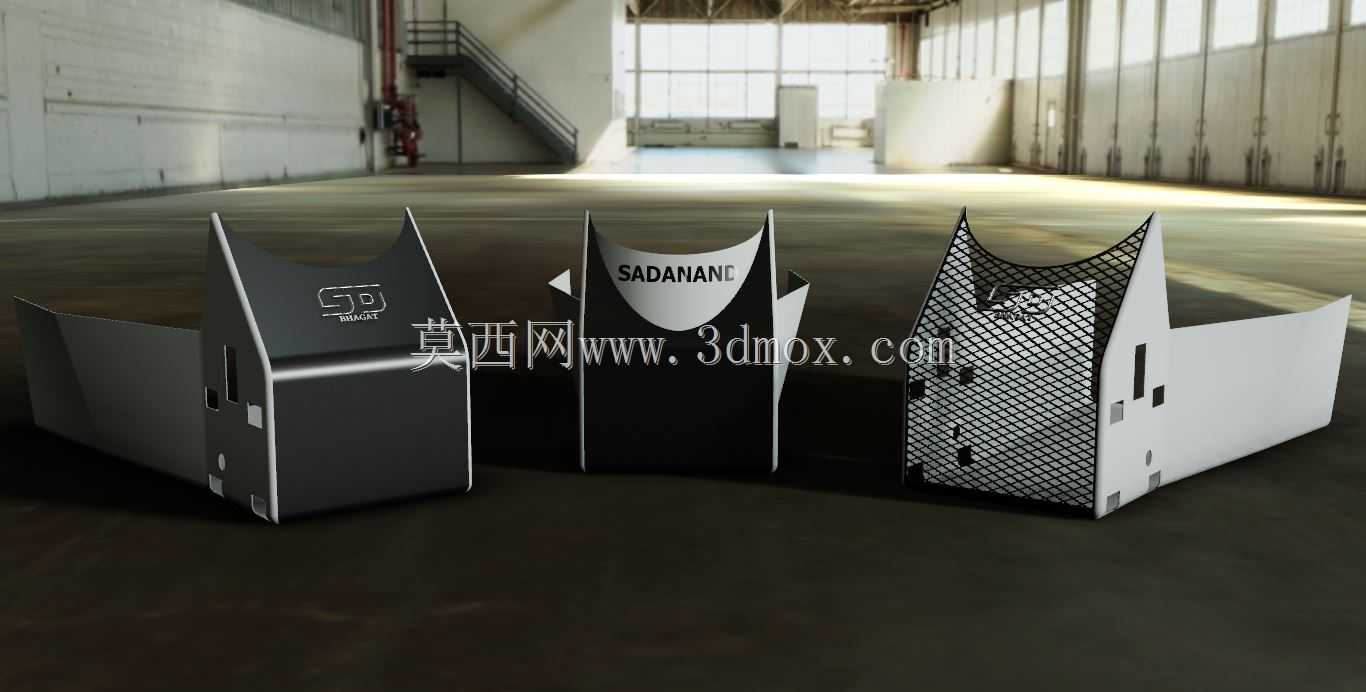

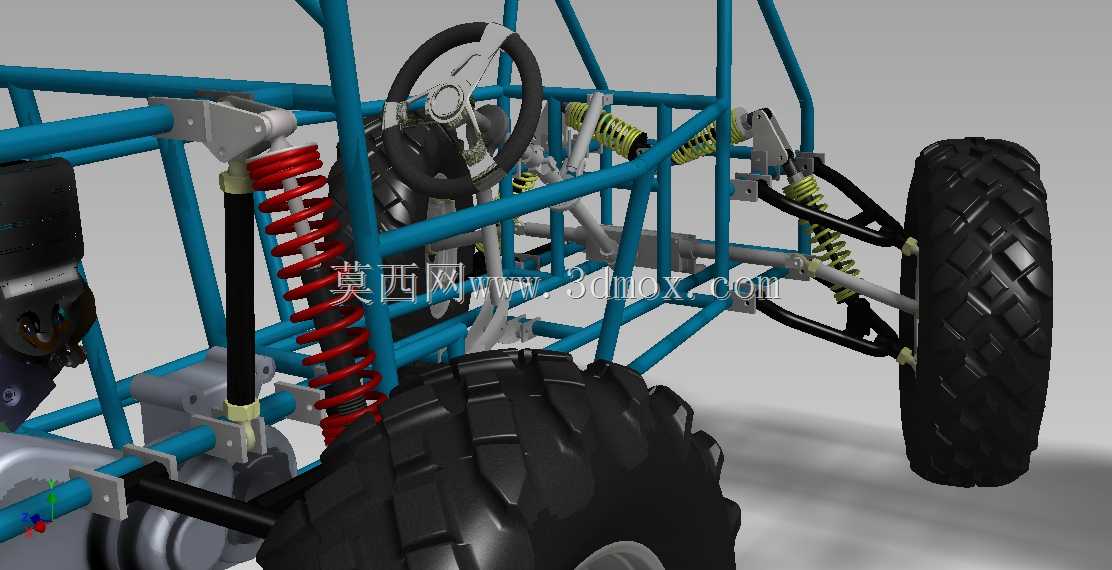

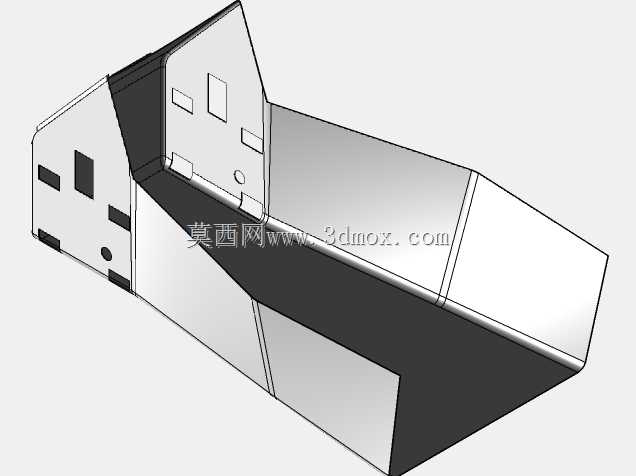

该款小型钢管结构越野车辆，主要面向非铺装路面的休闲越野、户外短途穿越、场地趣味竞技等应用场景，可满足复杂颠簸路况下的通行需求，适配林间小道、山地缓坡、砂石浅滩等多种低附着系数的复杂通行环境，相比常规民用乘用车拥有更强的地形适应能力，同时整备质量更轻，维护成本更低，适合个人越野爱好者进行改装调试与场景化使用。从实际用途来看，这款车型主打轻量化越野通行，既可以作为户外休闲娱乐的代步载具，也可作为小型越野装备测试平台，用于验证非铺装路面下行走系统、缓冲系统的实际工作表现，为小型特种越野载具的结构优化提供实物参考。在功能特性层面，整车采用外露钢管笼式车架结构，前部配备双横臂式独立悬架结构，搭配螺旋弹簧与液压减震器的组合，能够在车轮受到路面冲击时快速吸收震动能量，减少车架受到的刚性冲击，同时保证车轮与地面的有效接触，提升行驶过程中的抓地力与操控稳定性；转向系统采用曲柄杠杆式传动结构，转向传动比经过针对性调校，能够在狭窄越野路段实现更小的转弯半径，提升整车的机动灵活性，转向拉杆的布置位置避开了悬架跳动的运动干涉区间，保证悬架压缩、拉伸行程内转向动作的顺畅无卡滞。设计思路上，整车优先保障结构强度与轻量化的平衡，主车架采用高强度钢管弯折焊接成型，在关键受力节点做了加强衬板设计，既能够承受越野过程中的冲击载荷，又尽可能减少冗余结构带来的重量提升；座舱区域采用半封闭防护设计，前部加装防护网结构，能够阻挡行驶过程中飞溅的砂石，同时不会遮挡驾驶视野；后部动力舱预留了充足的安装空间，可适配不同规格的小型动力单元，满足不同动力配置的改装需求。从外形尺寸与安装边界来看，整车采用四轮四角的布局设计，轮距与轴距经过匹配调校，保证侧倾稳定性的同时控制整车外廓尺寸，能够适配狭窄的林间通行路径；悬架的上下跳行程预留了充足的缓冲空间，减震器的安装角度经过运动仿真验证，在全行程范围内不会与车架、车轮、转向拉杆发生运动干涉；车轮选用大颗粒深花纹越野轮胎，搭配宽幅轮辋，进一步提升非铺装路面的抓地性能，轮胎与轮拱之间预留了足够的跳动间隙，即使在最大悬架压缩行程下也不会出现轮胎蹭擦车架的问题；转向机构的安装点均设置在车架的加强部位，能够承受转向过程中的横向载荷，避免长期使用出现安装点变形的问题，整车各系统的安装边界都经过运动校核，保证各部件工作过程中互不干扰，提升整体结构的可靠性。
