汽车制动卡钳刹车盘总成结构设计

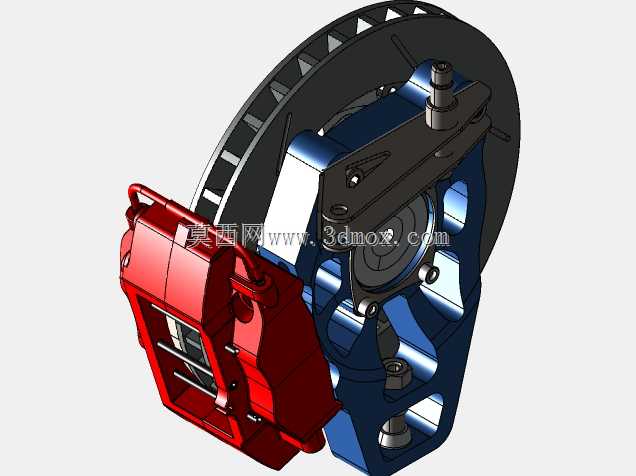

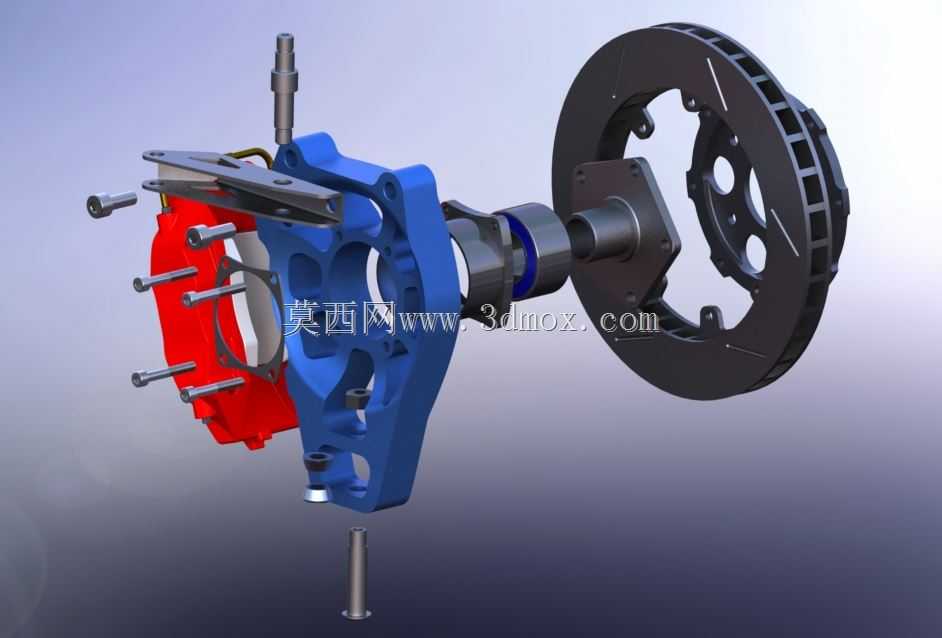

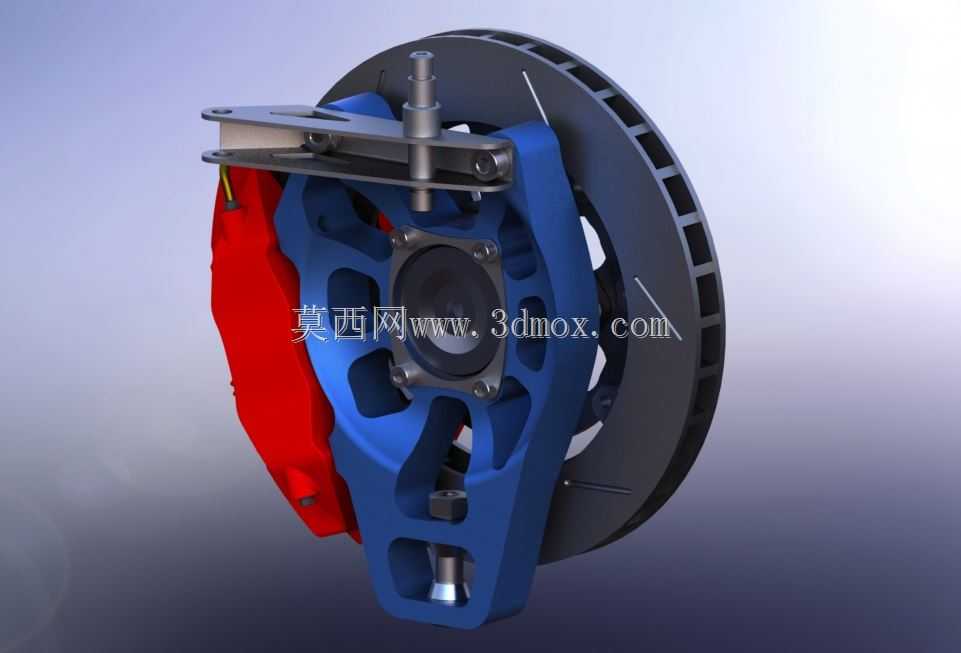

这套制动总成结构主要面向民用改装车与赛事竞技车辆的底盘制动场景，是车辆行驶安全系统中的核心执行部件，承担着将车辆动能转化为摩擦热能、实现车辆减速与驻车的核心功能，直接决定车辆的制动距离、制动稳定性与连续制动抗热衰减性能，在日常街道行驶、赛道竞速、山地穿越等多类驾驶场景中都能发挥可靠作用。整套结构采用分体式集成设计思路，核心由通风制动盘、对置活塞制动卡钳、轻量化承载支架、摩擦片组件四部分构成，设计过程中充分兼顾了制动效能与轻量化需求：承载支架采用镂空拓扑优化结构，在保证安装刚性与抗冲击强度的前提下，尽可能去除非受力区域的冗余材料，有效降低了簧下质量，能够提升悬挂系统的响应速度，优化车辆行驶时的贴地性能与操控质感。制动盘采用内部通风道结构设计，行驶过程中气流可顺着盘体内部的导流通道快速带走摩擦产生的热量，大幅降低连续高强度制动下的热衰减风险，避免制动效能因高温出现大幅折损；卡钳采用对置多活塞布局，相比传统浮动卡钳能够提供更均匀的制动力输出，制动时摩擦片与制动盘的接触压力分布更均衡，既可以减少摩擦片的偏磨损耗，也能避免制动过程中出现方向盘抖动、制动力跑偏等问题。从安装边界来看，这套总成适配主流乘用车的转向节安装接口，安装时需匹配对应轮毂的中心孔距与螺栓孔位，卡钳与轮毂辐条之间预留了足够的安全间隙，可兼容多数改装款轮毂的安装需求，支架上的定位销孔采用高精度公差设计，能够保证卡钳安装后的同轴度，避免制动过程中出现拖滞、异响等问题。设计过程中还充分考虑了日常使用的维护便利性，摩擦片采用快拆式固定结构，无需完全拆解卡钳即可完成摩擦片的更换作业，卡钳本体设置有专门的排气口结构，方便制动液更换与管路排气操作，整体结构既满足竞技场景下的高强度制动需求，也兼顾了民用场景下的耐用性与维护便捷性，能够适配不同动力级别车型的制动升级需求。
