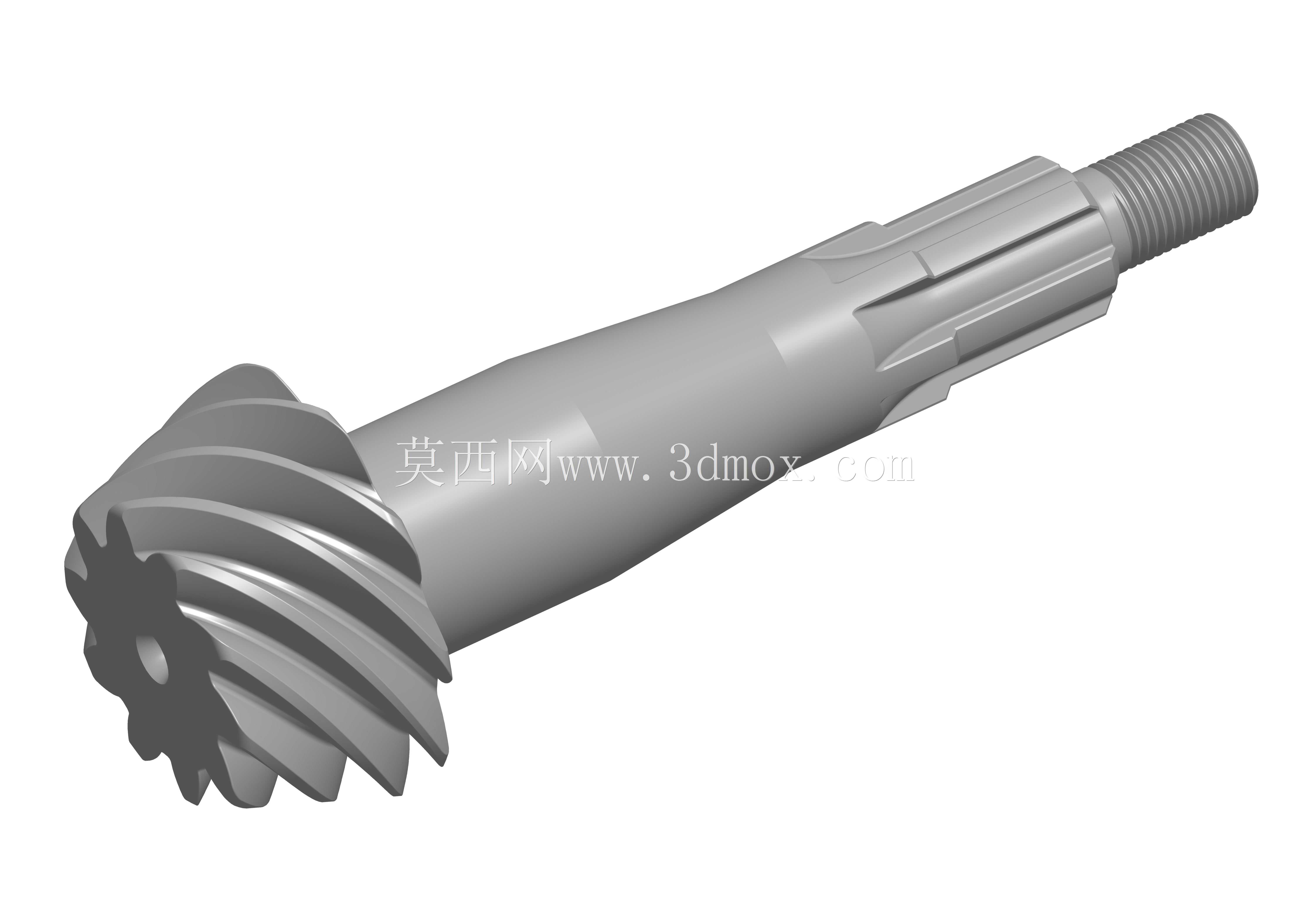

越野车轴驱动准双曲面小齿轮结构设计

这款轴驱动准双曲面小齿轮，主要应用在硬派越野车的驱动桥主减速机构中，是四驱传动系统里实现交错轴动力传递的核心部件，承担着将变速器输出的动力换向、降速增扭后传递给车轮的关键作用，适配非铺装路面、陡坡、泥泞路况下大扭矩冲击的传动需求，能够在车辆越野工况下承受瞬时过载与交变载荷，保障动力输出的平顺性与可靠性。从功能特性来看，准双曲面齿形的设计让齿轮啮合的重合度远高于普通螺旋锥齿轮，啮合过程中轮齿是逐步进入与退出啮合状态，传动过程冲击小、运行噪音低，同时齿面接触应力分布更均匀，承载能力更强，能够适配越野车大扭矩输出的传动需求；轴身集成的花键段用于与差速器或者传动法兰实现周向固定，末端的螺纹段用于配套锁紧螺母实现轴向定位，避免齿轮在高速旋转、载荷交变的工况下出现轴向窜动，保障啮合间隙的稳定性。在设计思路上，这款小齿轮的齿部参数经过匹配优化，齿形螺旋角经过精准调校，既保证与配对大齿轮的啮合间隙处于合理区间，又能平衡传动效率与齿面强度，避免应力集中导致的轮齿崩裂、点蚀失效；轴身的阶梯结构设计，既满足了轴承安装的定位需求，又通过轴径的渐变过渡降低了应力集中系数，在保证整体结构强度的前提下控制了零件重量，适配越野车底盘轻量化的设计趋势；齿端的倒角处理能够避免装配过程中轮齿边缘磕碰损伤，同时减少啮合初期的冲击磨损，提升零件的初期磨合表现。从安装边界来看，这款小齿轮的轴段直径、花键参数、螺纹规格都与对应车型的主减速器壳、轴承位、锁紧结构完全适配，安装时只需按照工艺要求调整啮合间隙与轴承预紧度即可完成装配，不需要额外进行结构修改；齿轮的轴向尺寸经过精准控制，能够保证装配后与配对大齿轮的啮合印痕处于齿面合理位置，保障全工况下的传动稳定性，避免出现偏磨、异响等问题，适配越野车在复杂路况下长时间高负荷运行的使用需求。
