汽车传动系统差速器齿轮结构设计

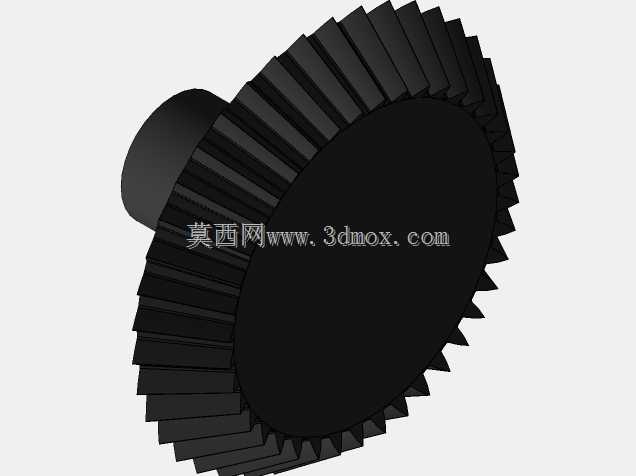

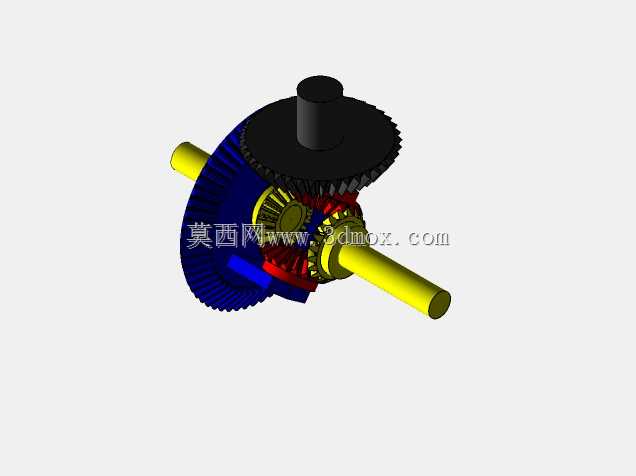

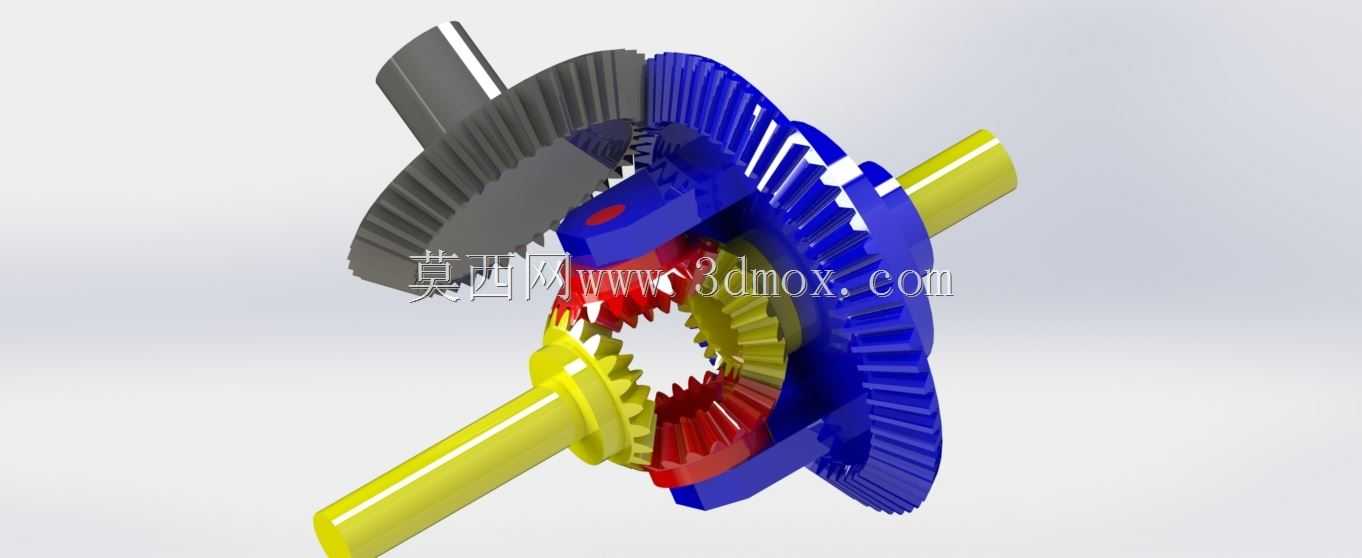

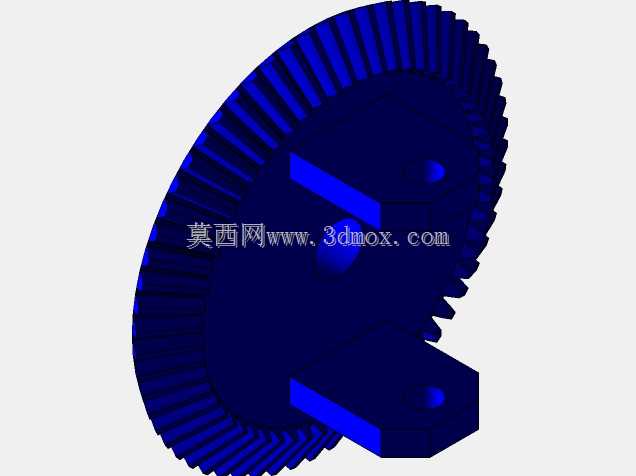

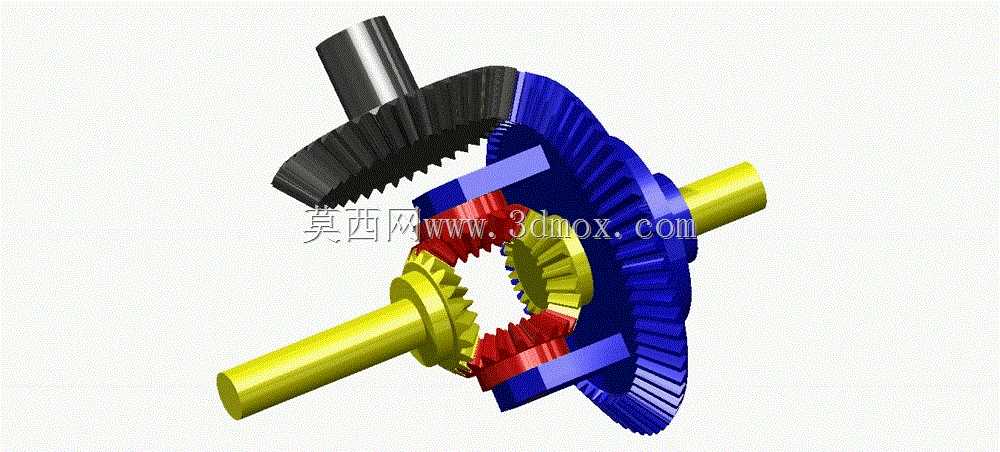

差速器齿轮箱是车辆传动系统中承担动力分流与转速差调节的核心部件，广泛应用于乘用车辆、商用车辆、工程作业车辆以及部分非道路行走机械的驱动桥内部，是保障车辆转弯行驶、非平整路面通行时两侧驱动轮能够以不同转速滚动，避免轮胎拖滑磨损、提升行驶稳定性的关键结构。这套差速器齿轮结构采用对称式锥齿轮布局，核心包含主传动从动锥齿轮、差速器壳体、行星锥齿轮、半轴锥齿轮以及对应支撑轴类部件，整体结构围绕动力输入后的双向分流逻辑设计，动力从主传动锥齿轮输入后，经差速器壳体传递至行星齿轮轴，再通过行星齿轮与两侧半轴齿轮的啮合，将动力分别传递至左右两侧半轴，最终驱动车轮转动。在直线行驶工况下，两侧车轮行驶阻力一致，行星齿轮仅随差速器壳体做公转运动，不发生自转，两侧半轴齿轮转速保持一致，动力均匀分配至两侧车轮；当车辆转弯或是行驶在凹凸不平的路面时，两侧车轮的滚动距离存在差异，行驶阻力出现差值，此时行星齿轮在公转的同时会绕自身轴线产生自转，自动调节两侧半轴齿轮的转速，让外侧车轮转速高于内侧车轮，或是滚动阻力小的一侧车轮转速更高，保证车轮始终处于纯滚动状态，既能够减少轮胎的异常磨损，也能提升车辆在复杂路况下的操控性与通过性。在设计层面，这套差速器齿轮结构充分考虑了啮合受力的均匀性，主传动锥齿轮与差速器壳体的连接部位做了贴合面强化设计，行星齿轮与半轴齿轮的啮合齿面采用等距锥面排布，保证传动过程中齿面接触应力分布均匀，降低长期运转下的齿面磨损与点蚀风险；支撑轴与齿轮内孔的配合间隙经过合理匹配，既保证齿轮运转的灵活性，也避免间隙过大导致的传动冲击与异响。从安装边界来看，这套差速器齿轮结构的主传动齿轮径向尺寸适配常规驱动桥的桥壳内部安装空间，两侧半轴的伸出轴径与长度符合通用驱动半轴的连接尺寸要求，输入侧锥齿轮的啮合位置预留了足够的调整间隙，可满足装配过程中啮合印痕的调整需求，整体结构紧凑，在有限的桥壳空间内实现了动力传递与差速调节的双重功能，同时兼顾了传动强度与运转平顺性，能够适配多数中小排量车辆的驱动桥传动需求，在保证传动效率的同时，具备足够的抗冲击载荷能力，可应对车辆起步、急加速以及复杂路况下的瞬时扭矩冲击，保障传动系统的长期稳定运行。
