立式斯特林动力装置结构设计

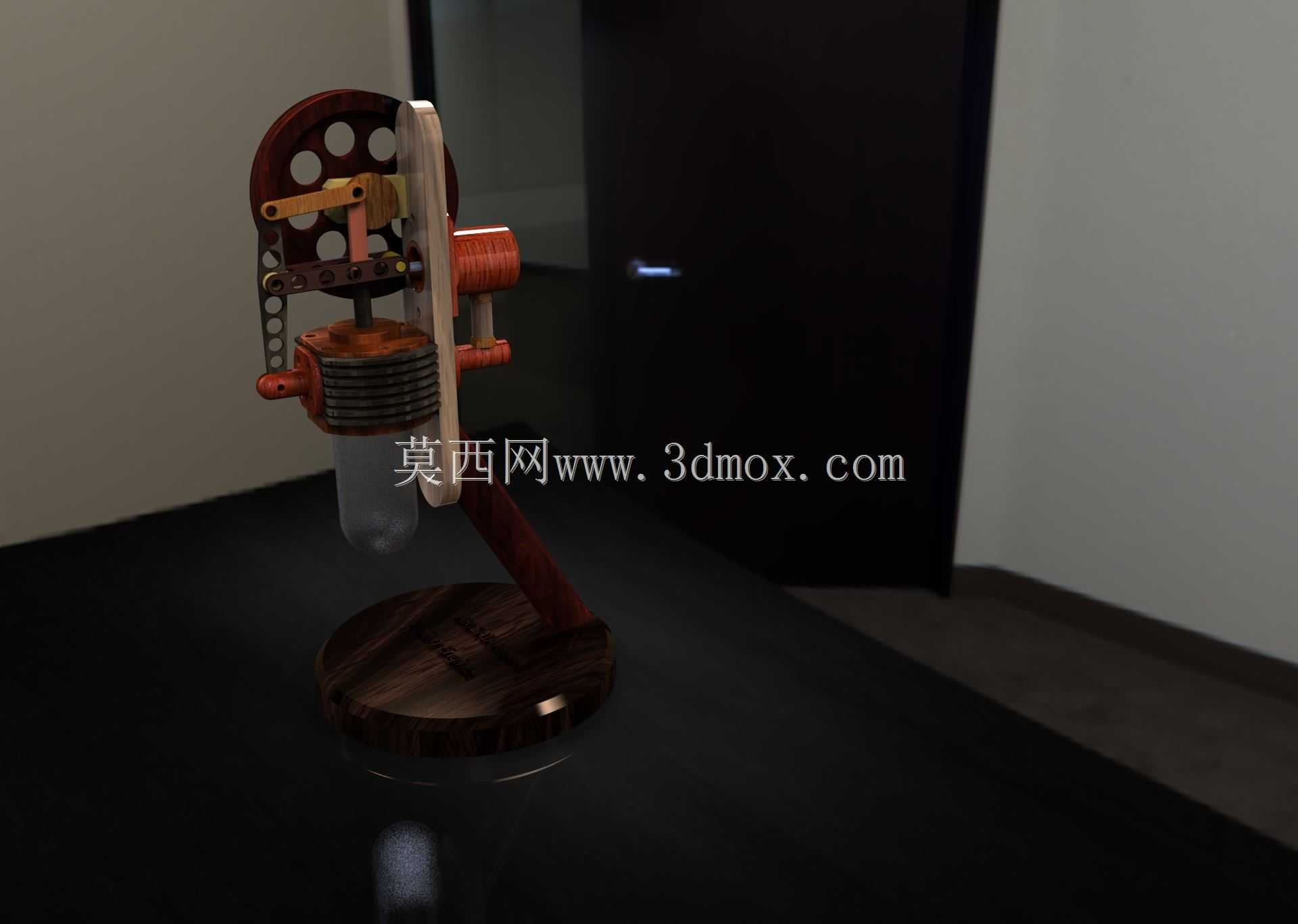

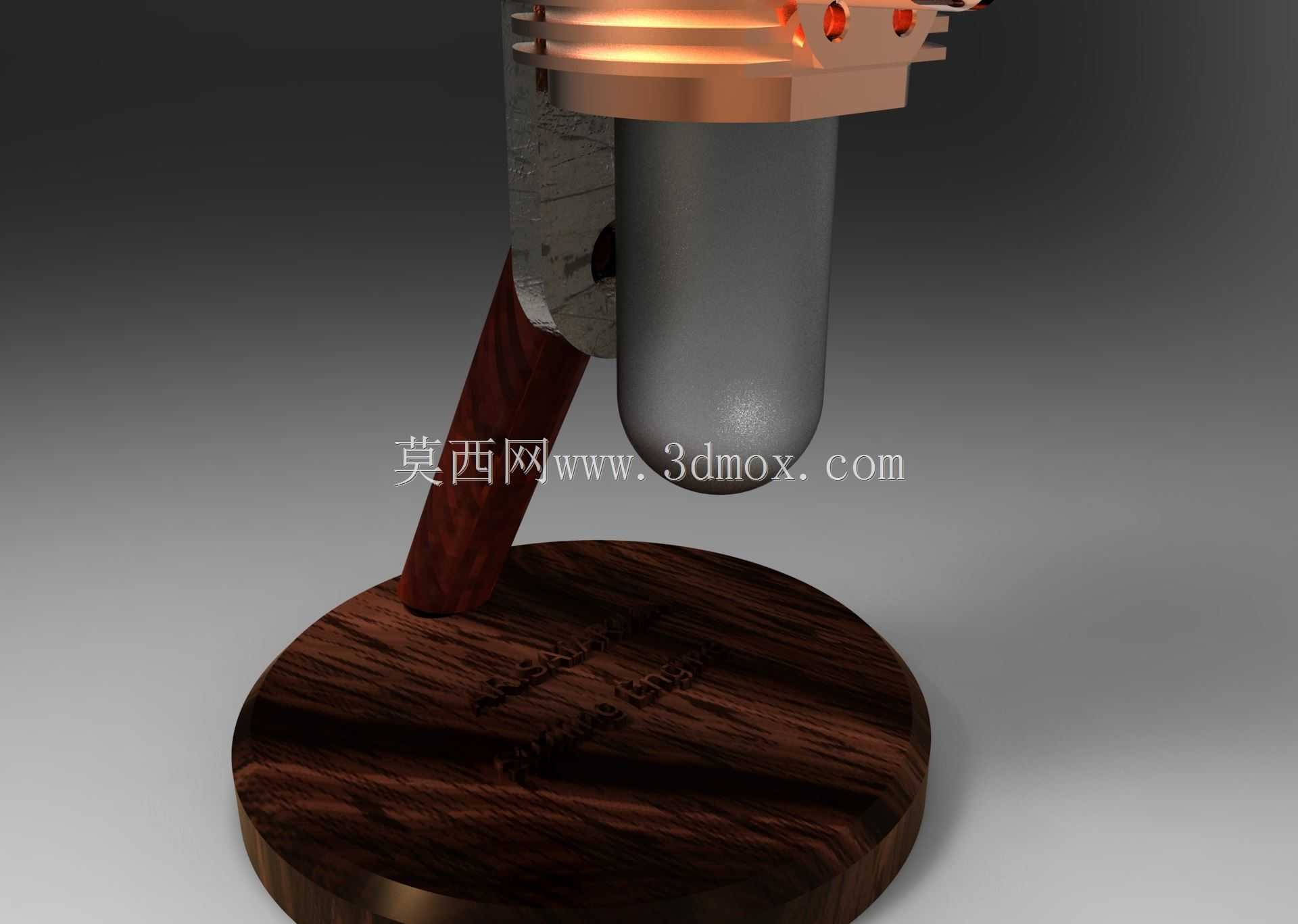

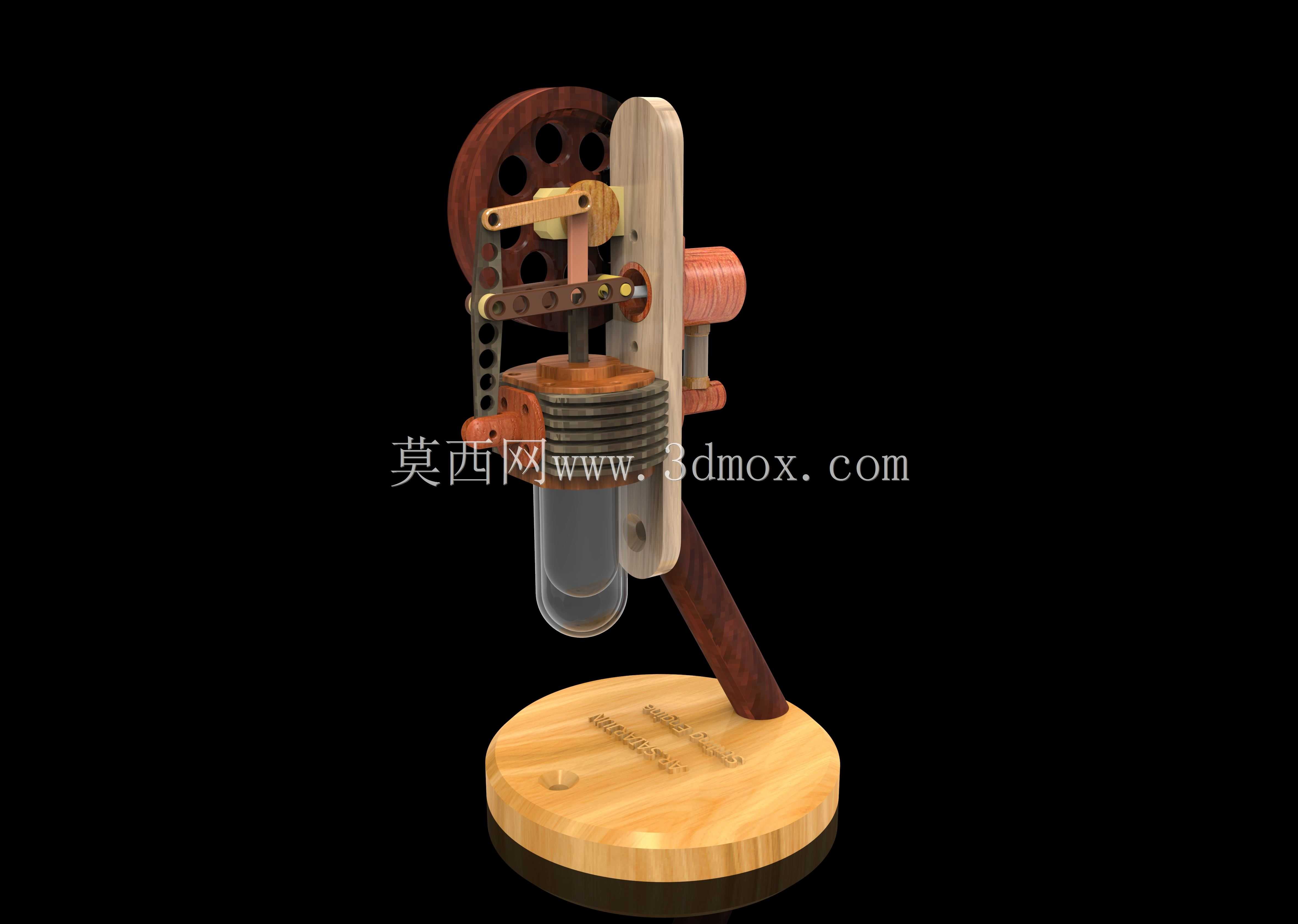

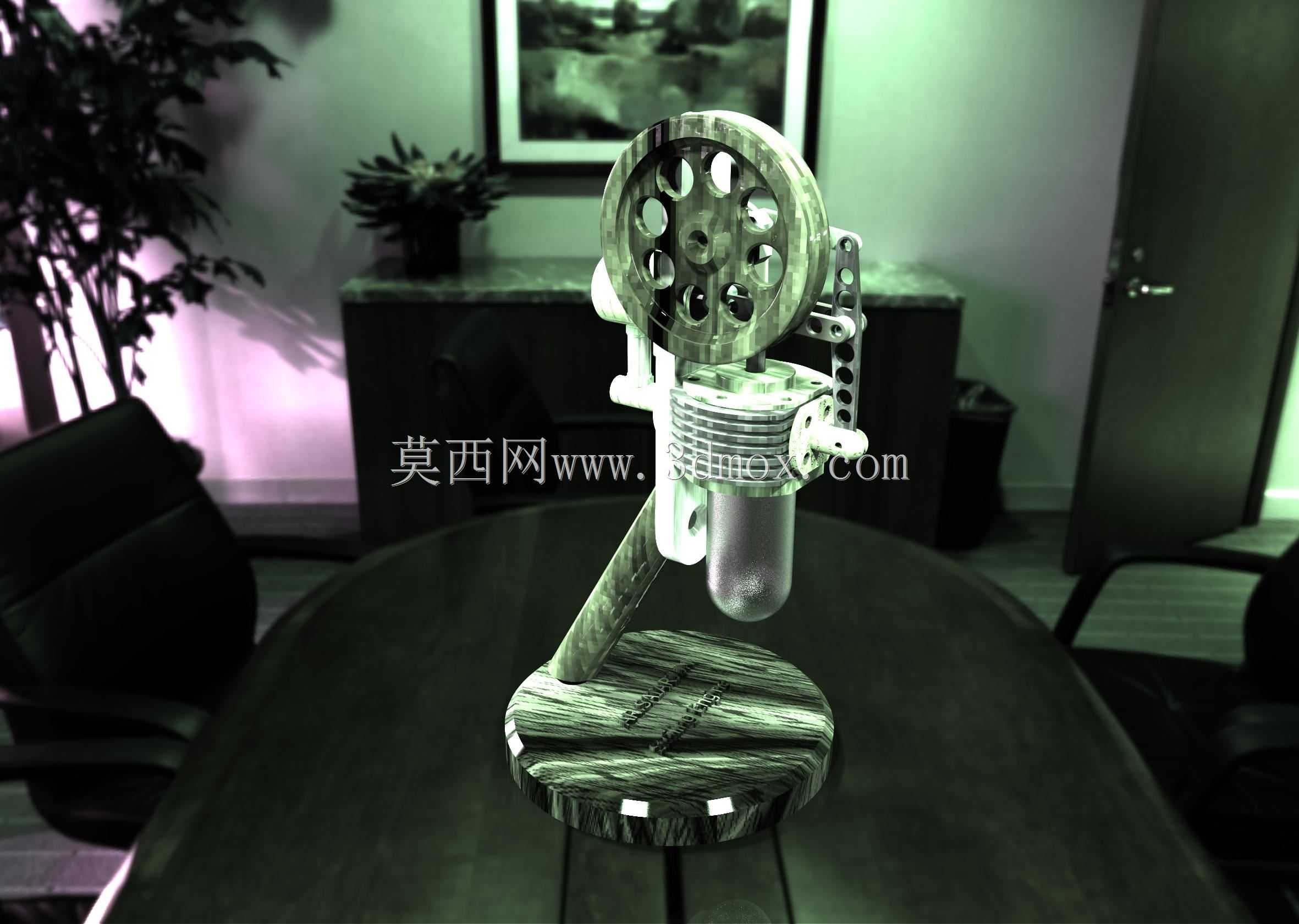

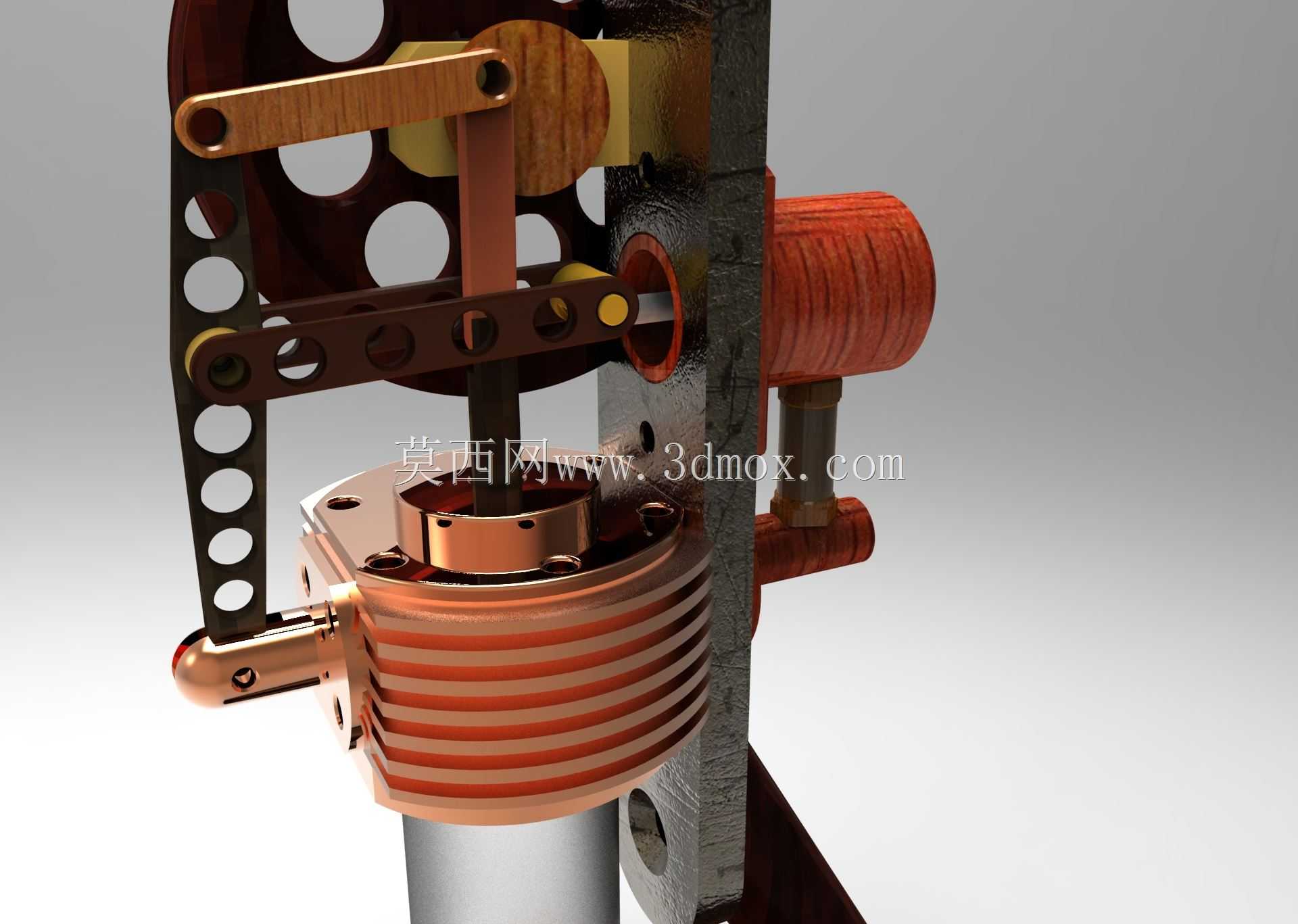

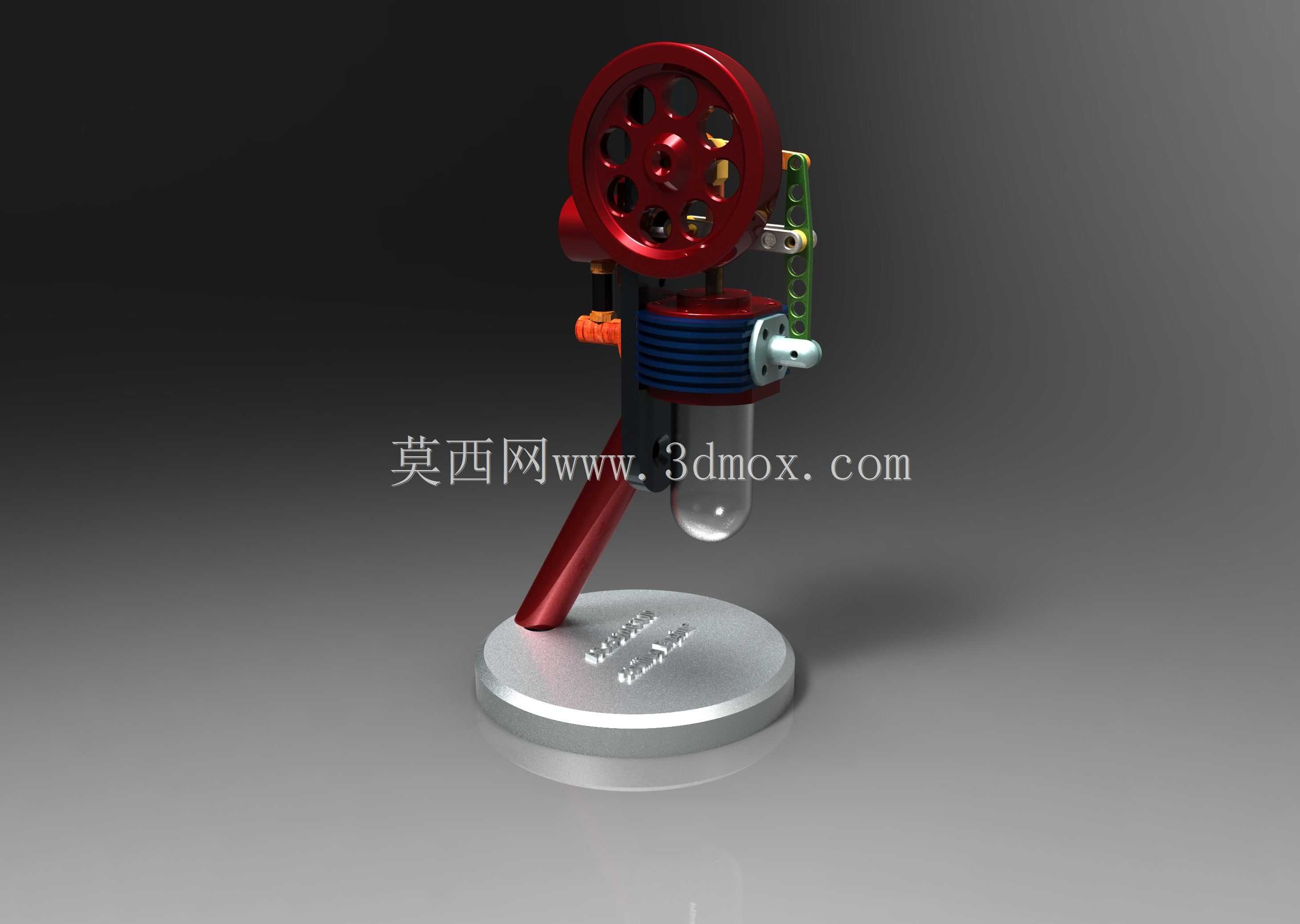

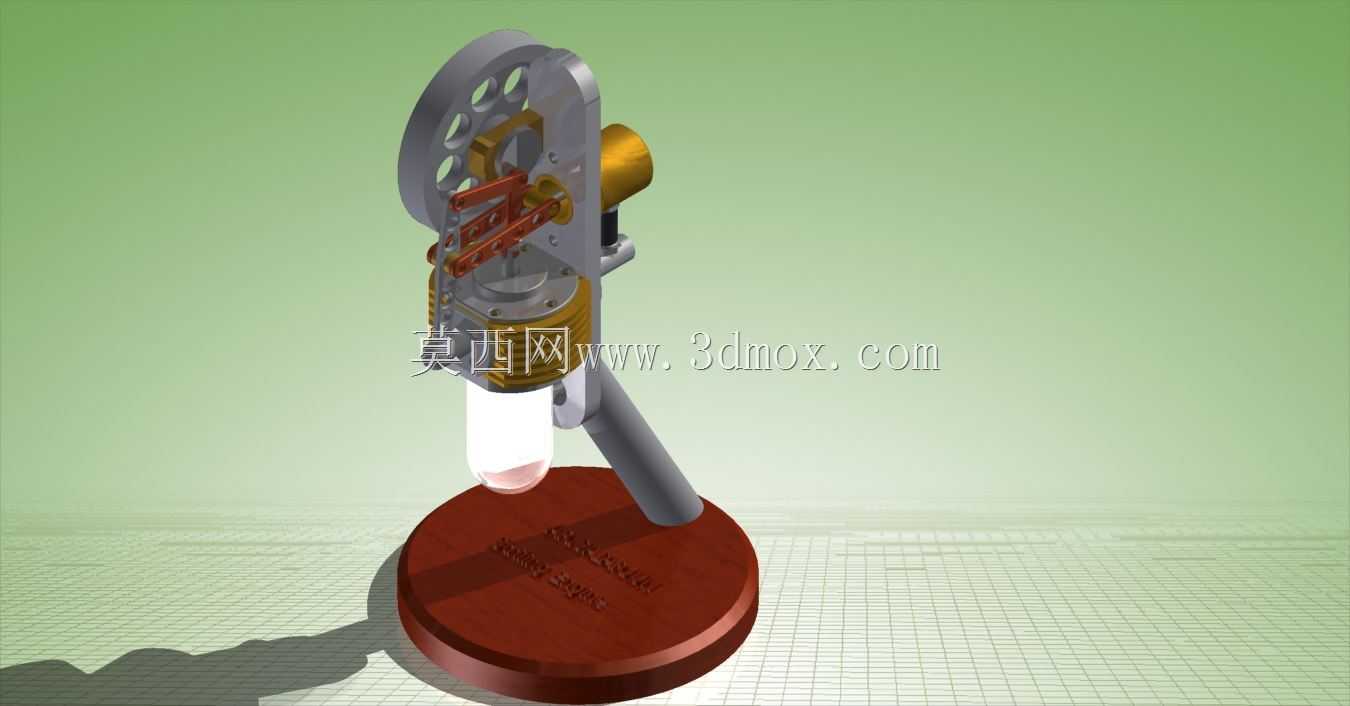

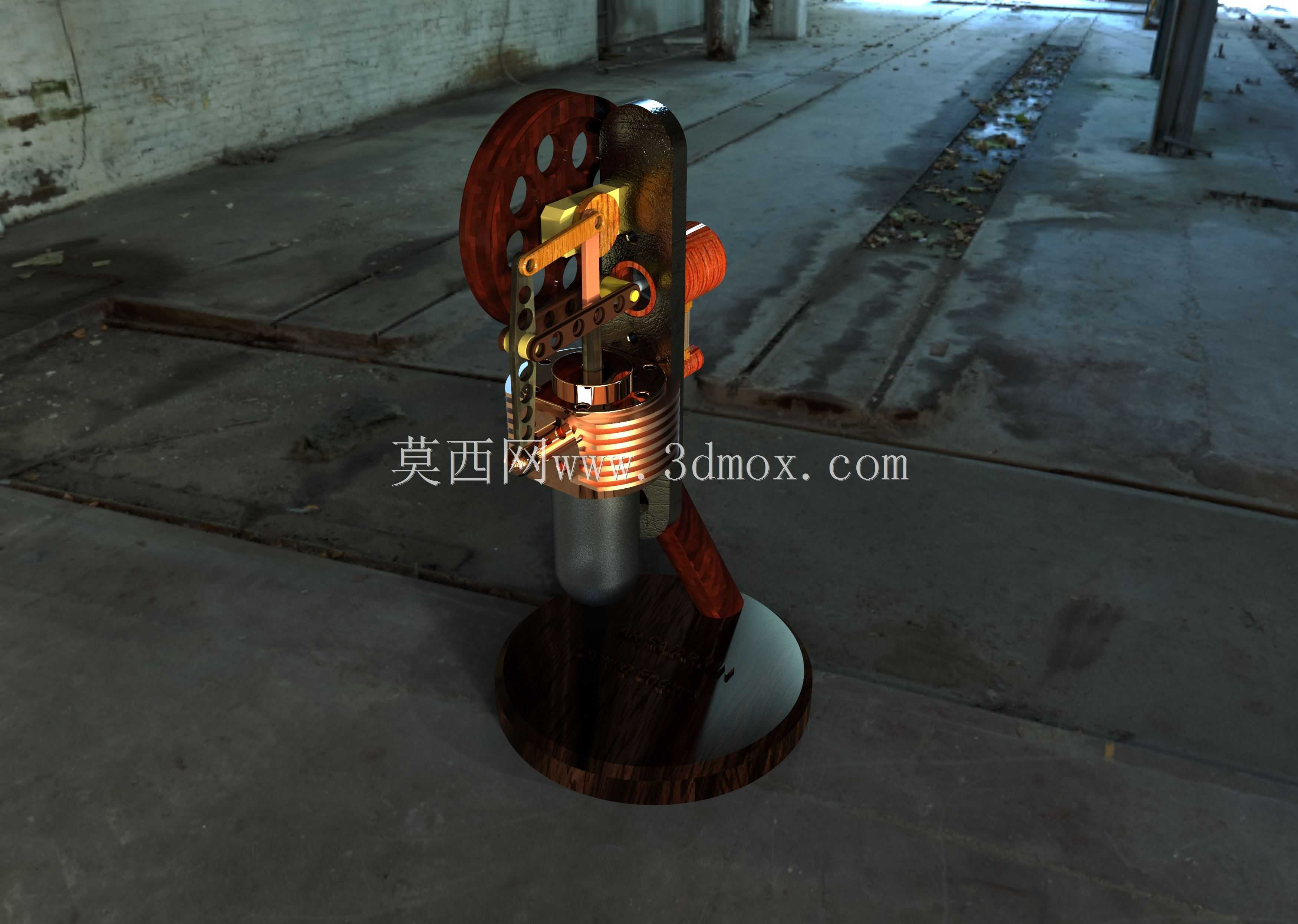

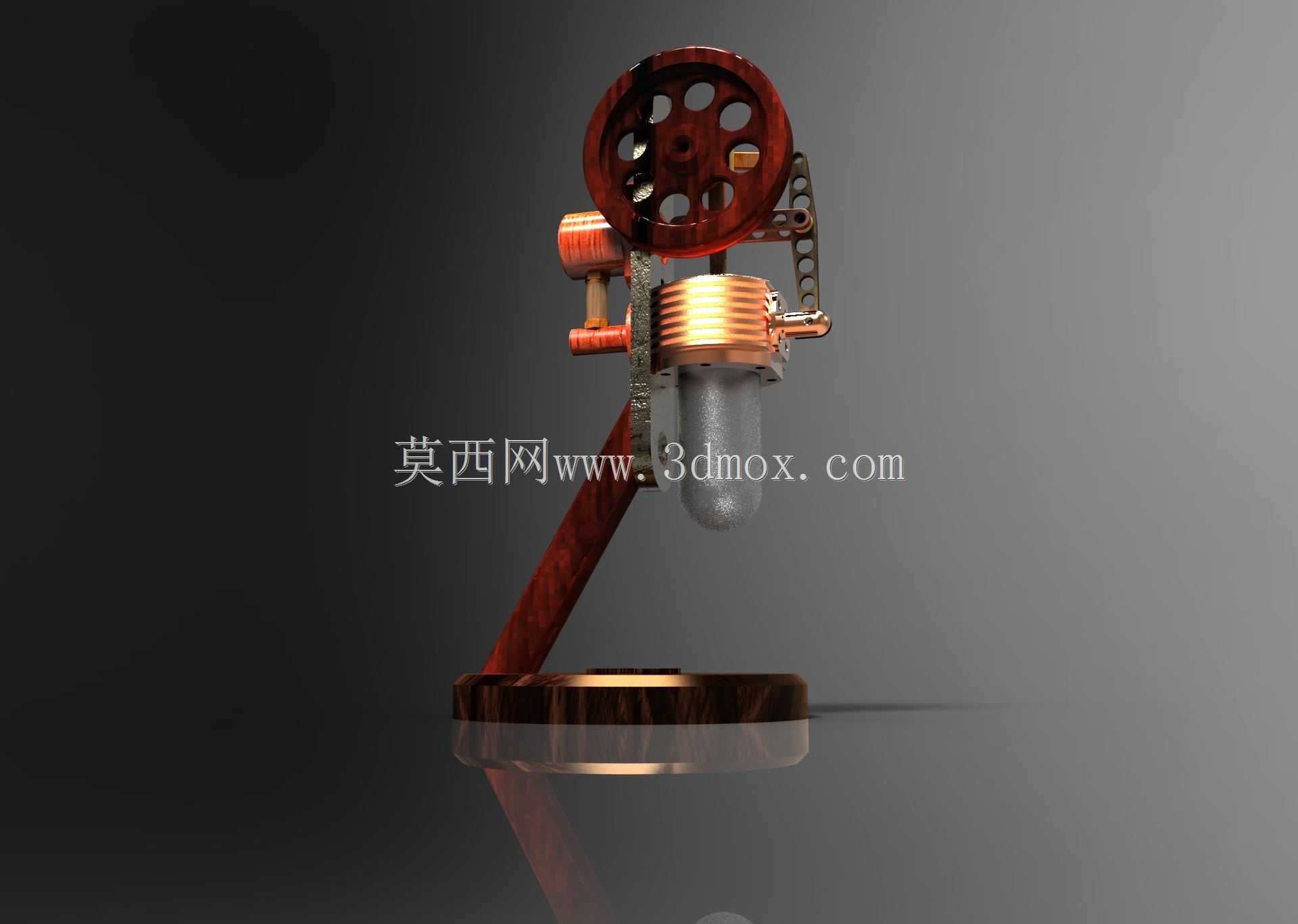

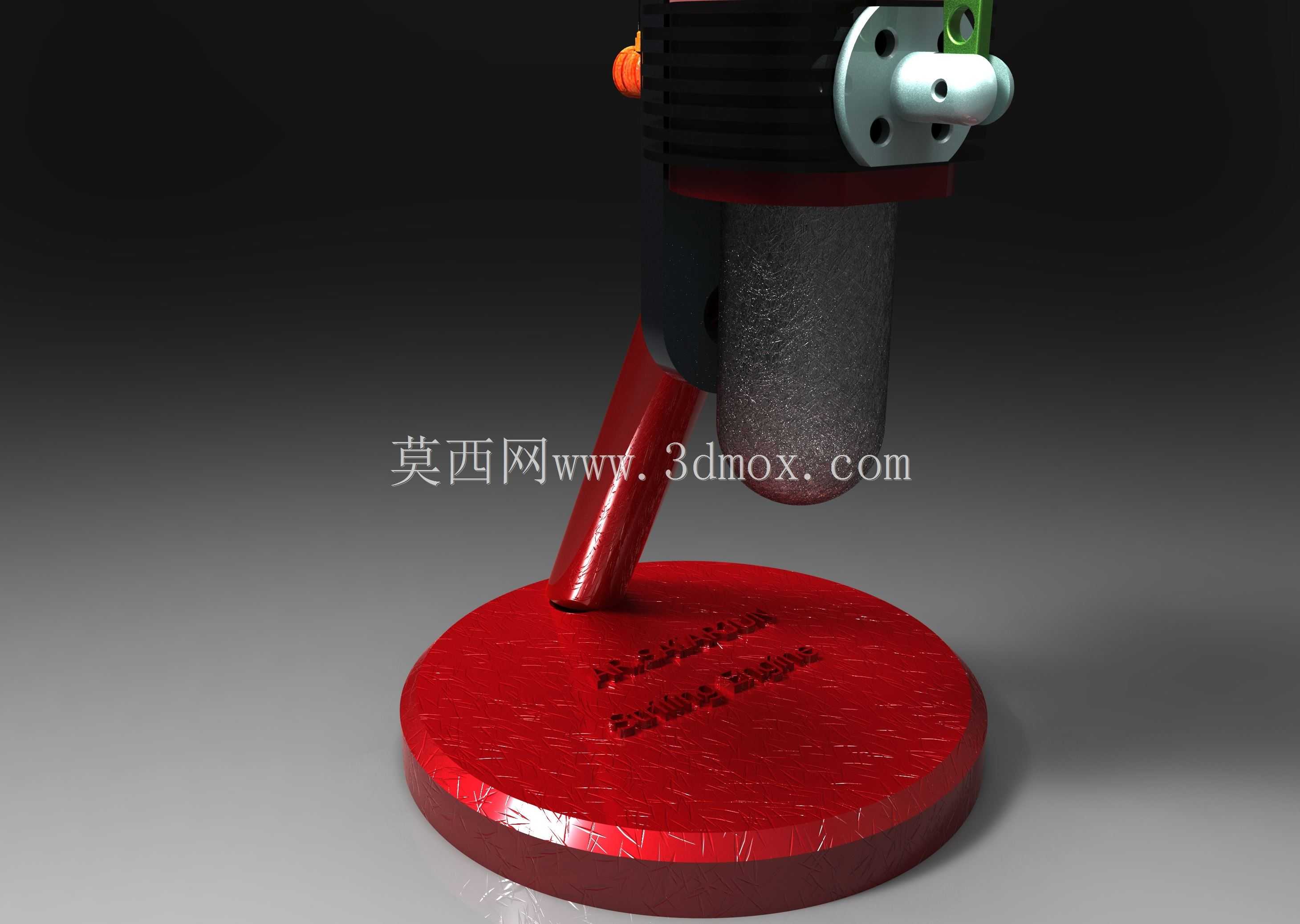

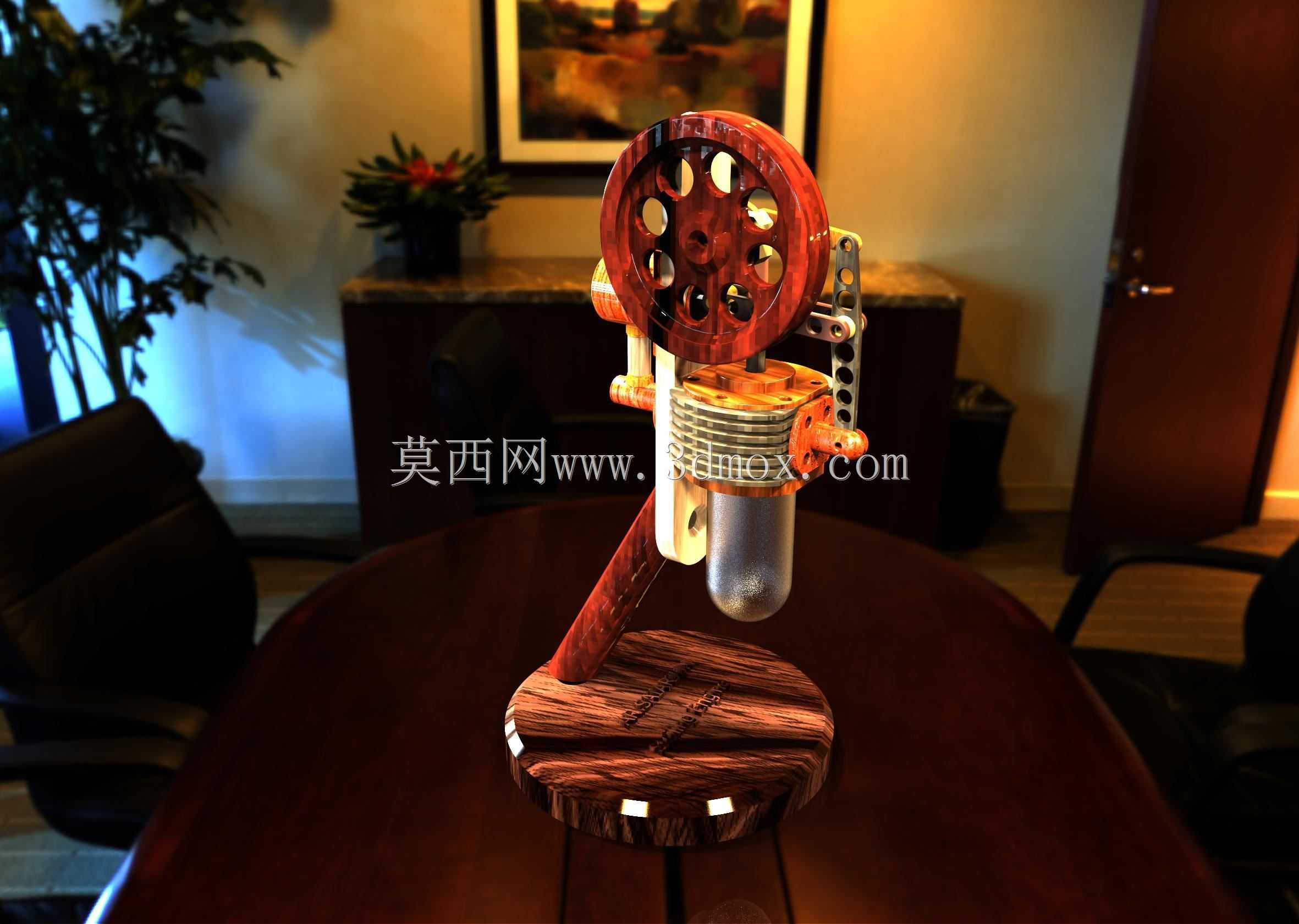

这款立式斯特林动力装置属于外燃式热力转换设备，可应用于科教演示场景、小型余热回收试验平台、低功率分布式动力输出场景，能够将外部热源产生的温差转化为旋转机械能输出，相比内燃式动力装置，它对热源适配性极强，可利用太阳能聚焦热量、工业废热、生物质燃烧热量等多种热源完成做功，在科普教学领域能够直观展示热力循环的完整过程，帮助学习者理解外燃机的工作原理，在小型试验场景中可作为低转速动力源驱动微型负载完成测试。装置采用立式布局结构，整体重心沿垂直轴线分布，大幅缩减了水平方向的安装占用空间，底部为带散热鳍片的动力缸组件，缸体外壁的环形鳍片沿轴向等距排布，能够快速带走缸壁多余热量，维持冷热端的稳定温差，保证循环效率稳定。动力缸上方连接传动支架，支架采用镂空减重设计，在保证结构刚性的前提下降低整体自重，支架上集成了曲柄连杆传动机构，连杆采用带等距安装孔的长条结构，可根据调试需求调整连接点位，适配不同的行程参数。装置侧方布置置换缸组件，置换缸通过横向气道与动力缸连通，外部热源加热置换缸热端时，内部工质在冷热端之间往复流动，配合动力缸内的活塞完成膨胀、压缩的完整热力循环。飞轮组件布置在装置上部，大直径带镂空孔的飞轮能够储存旋转动能，抵消曲柄连杆机构的死点问题，保证输出轴转动的连续性，飞轮旁设置的联动拨片结构可精准控制配气相位，让工质流动与活塞运动保持精准匹配。安装层面，装置底部预留平整的安装基准面，可通过螺栓固定在试验台架或演示台座上，整体外接接口仅包含热源对接位与动力输出轴端，无需复杂的管路连接即可完成搭建，各运动副之间预留了合理的配合间隙，既保证运动顺畅无卡滞，又能减少工质泄漏提升循环效率，所有结构件的连接点位都做了定位设计，装配时可快速完成对位，降低组装调试的难度。
