六缸压缩空气径向动力装置结构设计

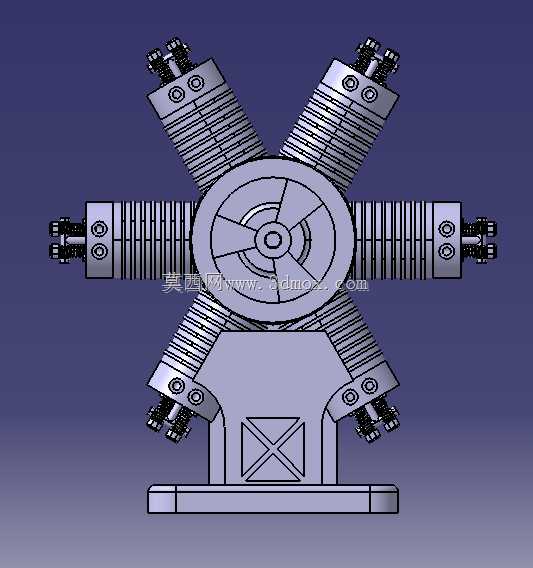

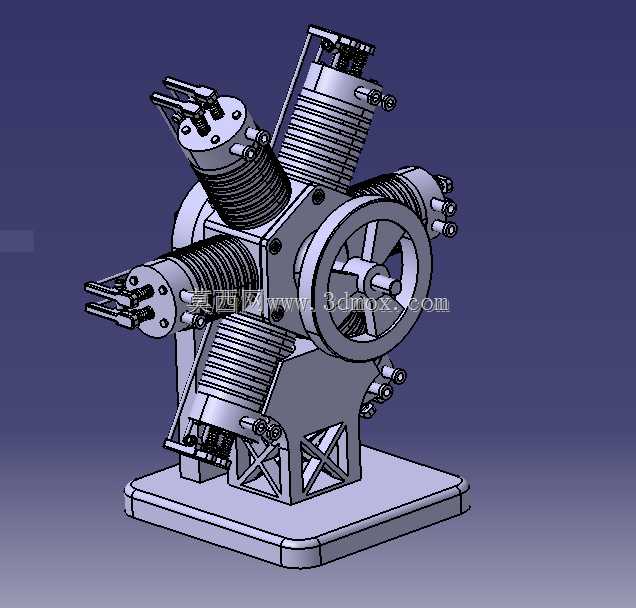

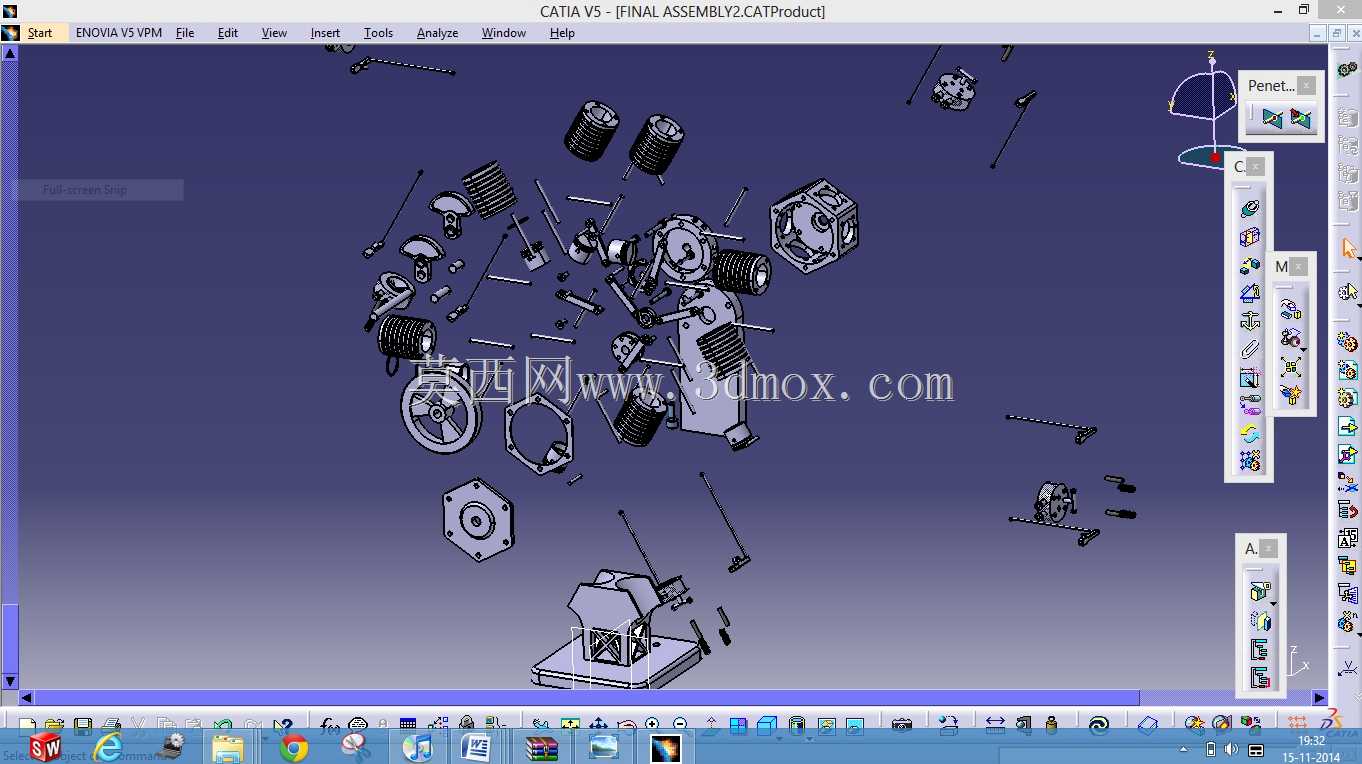

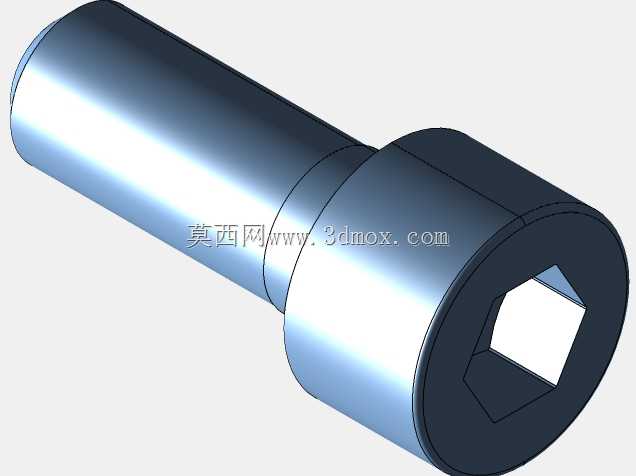

这款六缸径向布置的压缩空气动力装置，主要面向低压气动动力输出场景设计，可应用于小型教学演示台架、低压气动工具动力源、科普展示装备以及对防爆有要求的特殊作业场景动力单元，相比传统燃油动力装置，它依靠压缩空气膨胀做功，运行过程无燃烧反应、无废气排放，在易燃易爆的化工车间、粉尘浓度较高的作业环境中使用时，不会产生明火引爆风险，同时运行噪音远低于同功率等级的燃油动力设备，适配对噪音控制有要求的室内演示、教学场景。从功能特性来看，该装置采用六个气缸沿中心曲轴径向均匀排布的结构，这种星型布局能够让各气缸的做功冲程沿圆周方向均匀错开，既保证了动力输出的平顺性，避免单缸或双缸气动装置常见的动力脉冲过大、运转卡顿问题，又能让六个气缸的往复惯性力在中心位置实现自平衡，大幅降低运转时的振动幅度，不需要额外加装厚重的平衡配重块，有效控制了整体设备的自重。设计过程中，重点围绕低压工况下的做功效率做了结构优化，每个气缸的进排气口位置、活塞行程与缸径的配比都经过匹配调整，保证在较低的供气压力下就能推动活塞完成往复运动，带动曲轴输出稳定扭矩，不需要配套高压储气设备就能正常运转，降低了配套气源的成本与安全管控要求。设备整体采用一体式方形底座作为安装承载结构，底座预留了通用的安装固定孔位，安装边界规整，不需要定制特殊的安装支架就可以直接固定在工作台架、移动小车上，侧面布置的大直径手轮既可以作为手动盘车结构，方便调试阶段检查各气缸运动是否顺畅，也可以作为飞轮结构储存转动惯量，进一步提升运转的平稳性。各气缸的散热鳍片结构沿缸体轴向均匀布置，虽然压缩空气做功过程会伴随温降，但长时间连续运转时，鳍片结构可以平衡缸体温度，避免温差过大导致的密封件老化加速问题，顶部的气门调节结构外露布置，方便后期维护时调整进排气正时，不需要拆解整体缸体结构就能完成常规维保操作，整体结构紧凑，径向布局让设备的横向、纵向尺寸控制在合理范围内，不会占用过多安装空间，适配多种小型动力场景的安装尺寸要求。
