摩托车燃油系统内置过滤组件结构设计

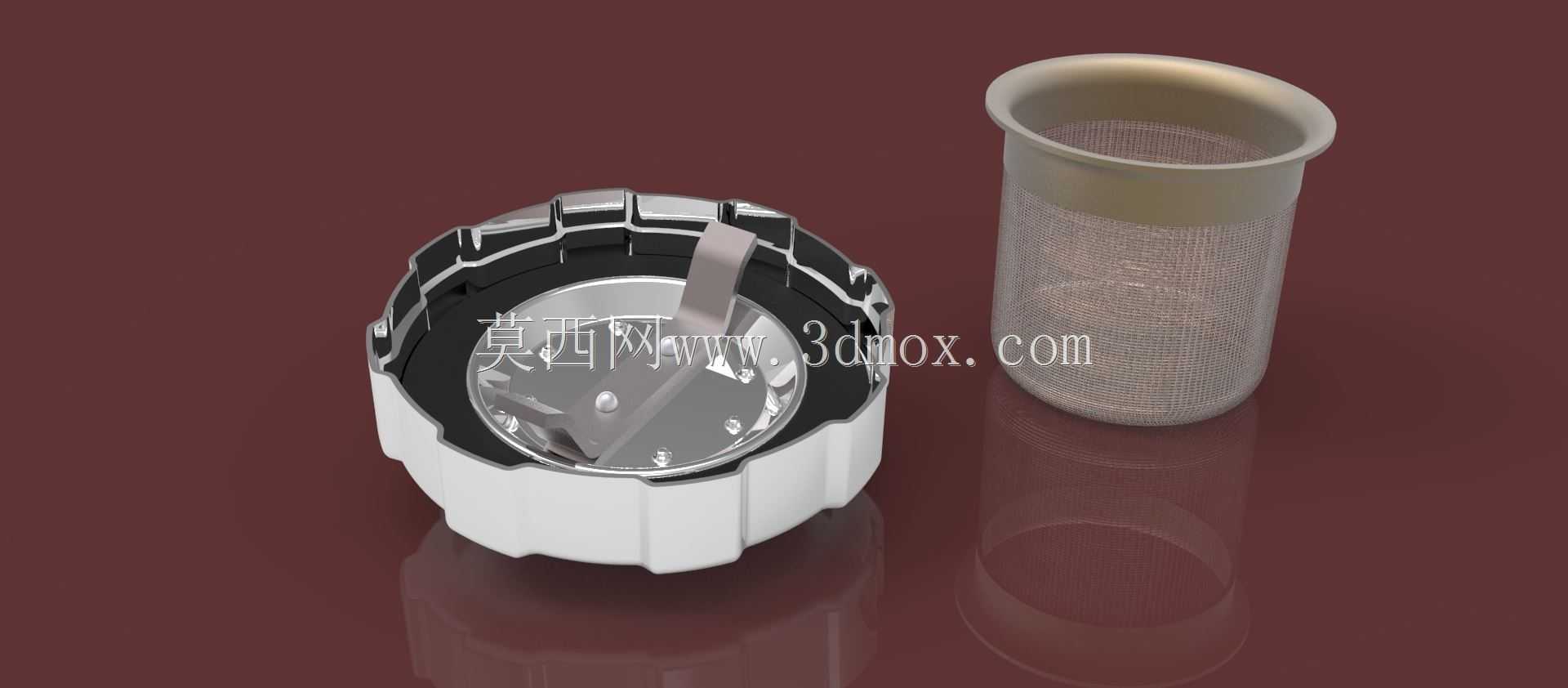

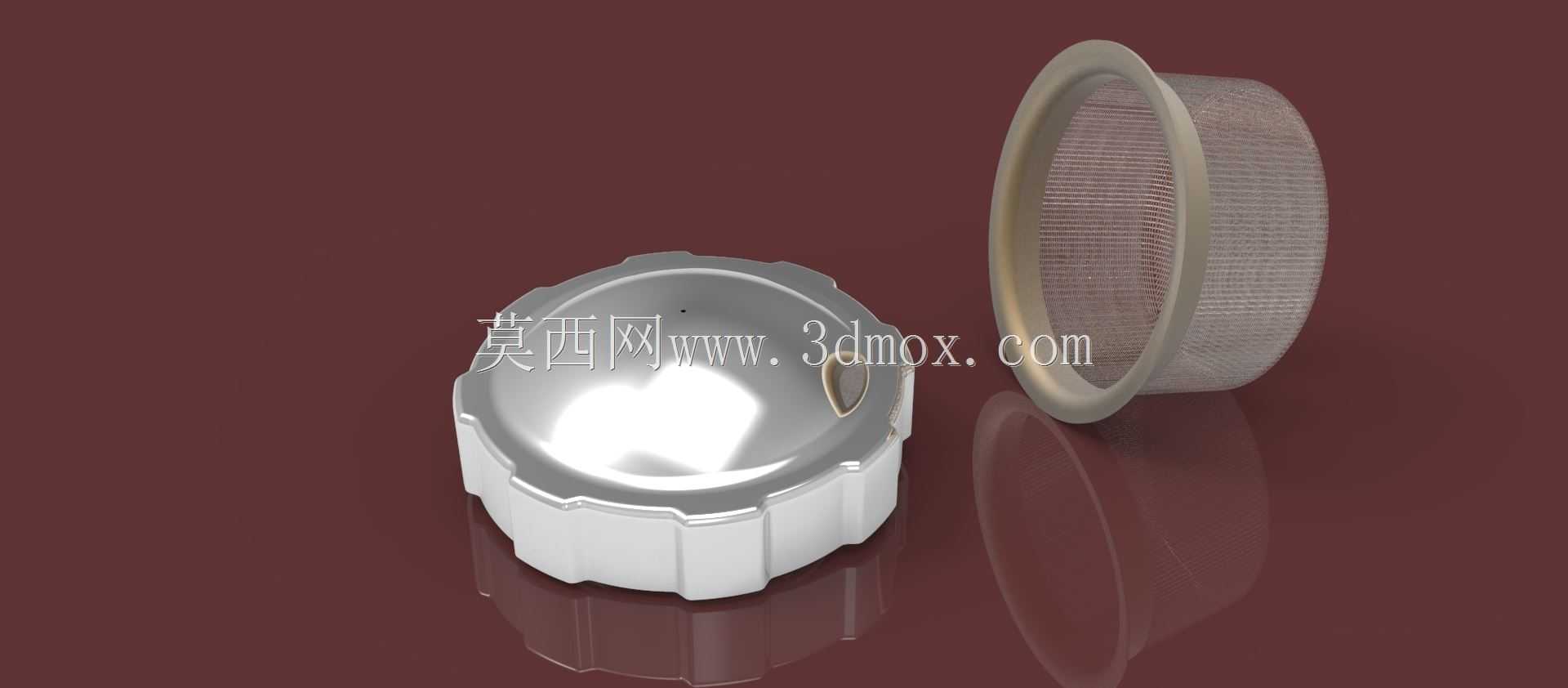

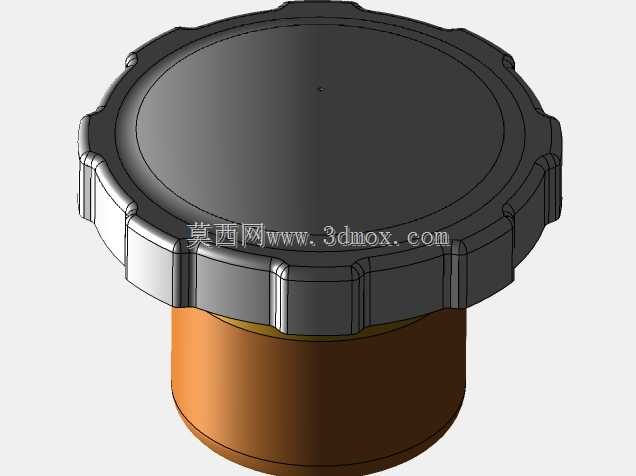

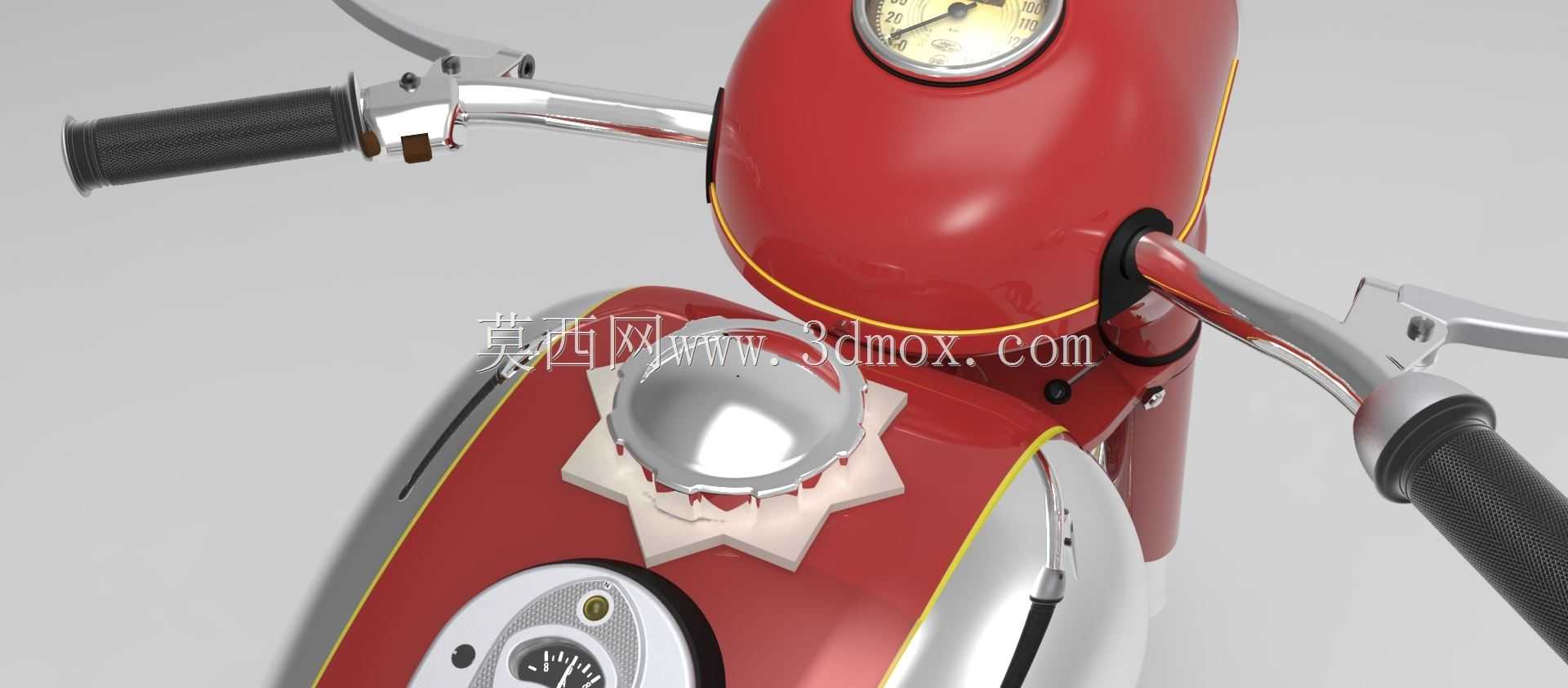

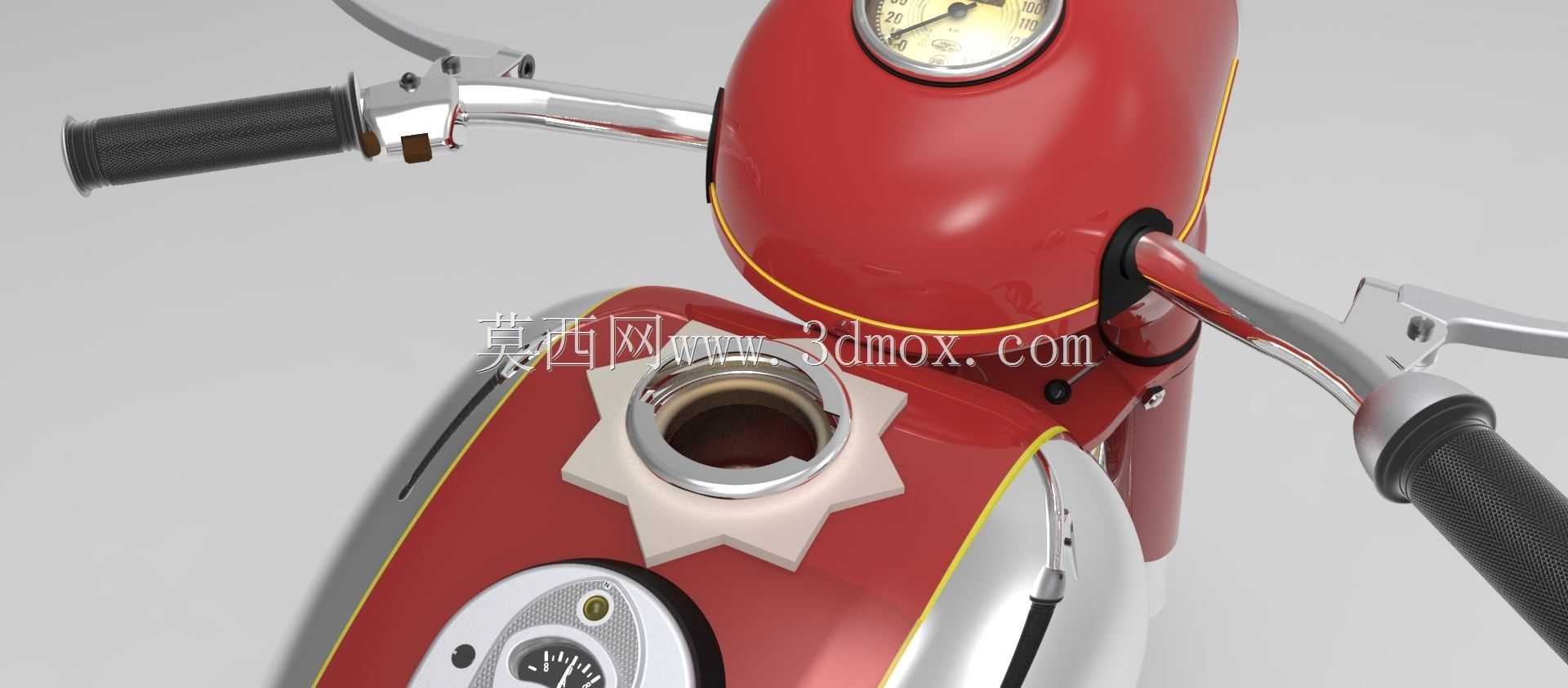

该套过滤组件主要应用于小排量跨骑摩托车的燃油供给回路中，安装在燃油箱出油口与化油器进油端之间的管路段，核心作用是拦截燃油中混杂的金属碎屑、橡胶析出颗粒、加注过程混入的尘埃杂质，避免硬质颗粒进入化油器量孔造成堵塞、或是进入发动机燃烧室造成缸壁与活塞环的异常磨损，是保障摩托车燃油系统稳定运行的关键易耗配件。整套组件分为上盖壳体与滤芯筒体两个核心部分，上盖采用带防滑棱边的旋拧式结构设计，外圈均匀分布的竖向凸棱能够在徒手拆装时提供足够的摩擦力，无需专用工具即可完成滤芯的更换操作，适配日常骑行场景下用户自主保养的使用需求；上盖内部设置有多层密封卡位结构，装配后能够与滤芯筒体上端紧密贴合，同时与油箱出油基座形成可靠的径向密封，避免燃油渗漏、或是未经过滤的燃油从装配缝隙旁通流出。滤芯筒体采用圆筒式结构设计，上端设置加厚的刚性定位圈，装配时可直接嵌入上盖的定位槽内完成径向限位，筒体主体采用高精度编织滤网结构，滤网目数经过匹配化油器量孔通径的针对性设计，既能够保证对微米级杂质的有效拦截，又不会因滤网过密造成燃油通流阻力过大、影响发动机大负荷工况下的燃油供给量。在设计过程中，整体尺寸严格匹配对应车型油箱出油口的安装边界，上盖的外径、旋合螺纹参数完全适配原车基座的安装尺寸，滤芯筒体的长度与直径充分利用油箱出油口内侧的预留空间，不会与油箱内部的油位传感器、燃油泵结构产生运动干涉，同时保证在油箱剩余油量较低时依然能够浸没在燃油中，避免滤芯暴露在空气中造成油路进气、发动机供油中断。整套结构在满足过滤功能的前提下，尽可能简化了装配结构，减少了不必要的冗余零件，既降低了生产制造成本，也降低了用户后续更换保养的操作难度，适配民用摩托车低成本、高可靠性、易维护的产品定位。
